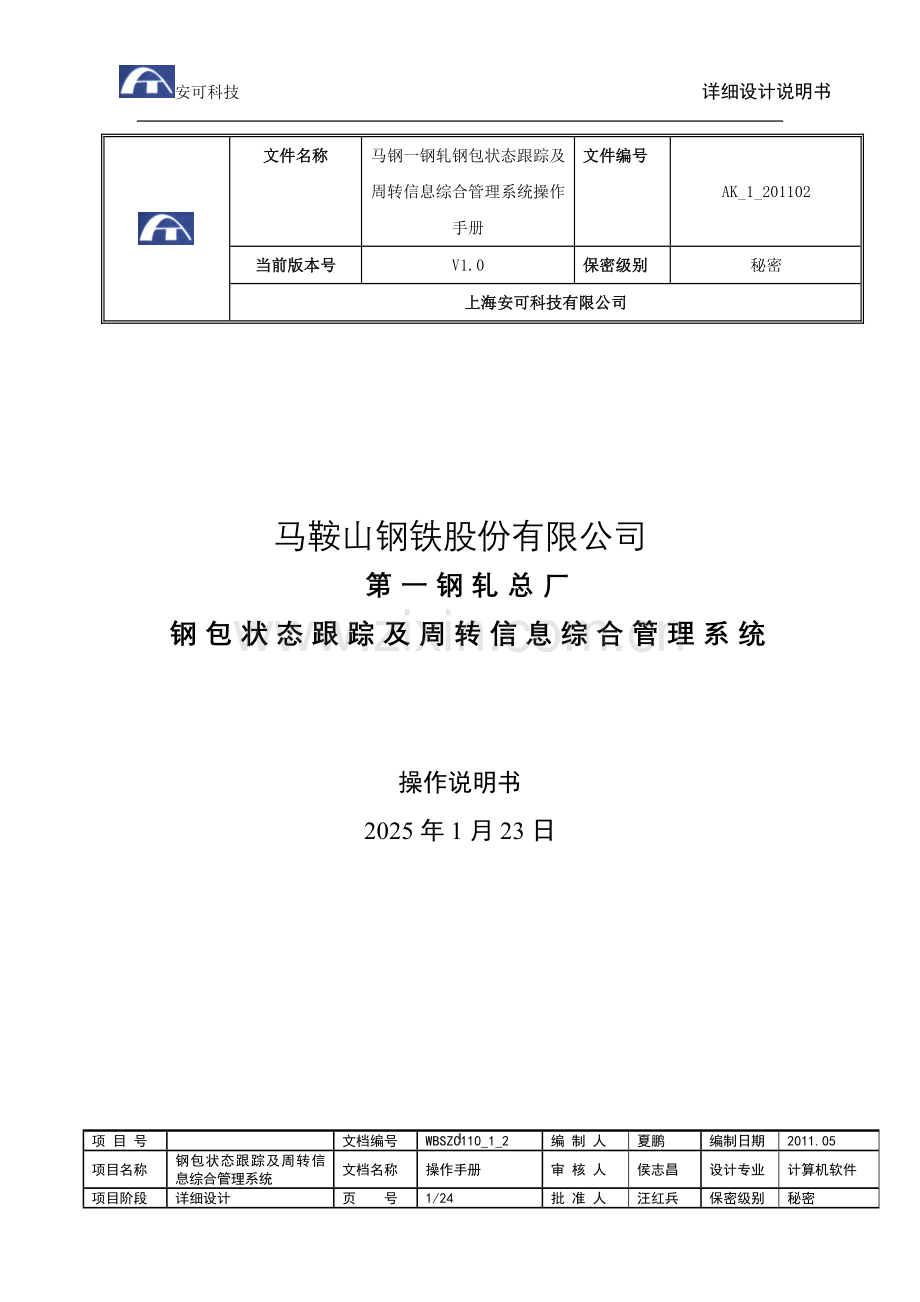

马钢一钢轧钢包系统操作手册.doc

安可科技 详细设计说明书

文件名称
马钢一钢轧钢包状态跟踪及周转信息综合管理系统操作手册
文件编号
AK_1_201102
当前版本号
V1.0
保密级别
秘密
上海安可科技有限公司

马鞍山钢铁股份有限公司
第一钢轧总厂
钢包状态跟踪及周转信息综合管理系统

操作说明书
2025年1月23日

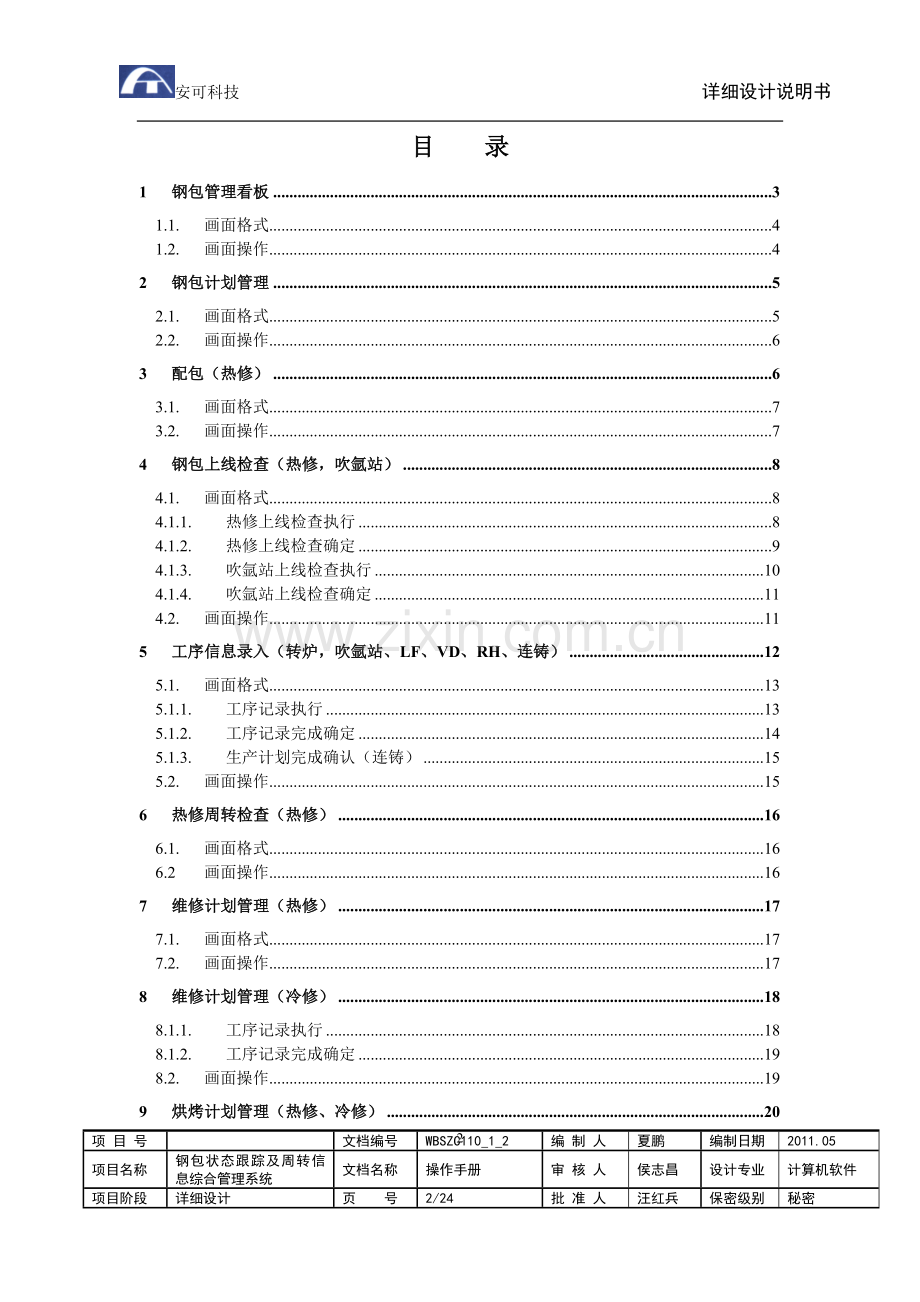

目 录
1 钢包管理看板 3
1.1. 画面格式 4
1.2. 画面操作 4
2 钢包计划管理 5
2.1. 画面格式 5
2.2. 画面操作 6
3 配包（热修） 6
3.1. 画面格式 7
3.2. 画面操作 7
4 钢包上线检查（热修，吹氩站） 8
4.1. 画面格式 8
4.1.1. 热修上线检查执行 8
4.1.2. 热修上线检查确定 9
4.1.3. 吹氩站上线检查执行 10
4.1.4. 吹氩站上线检查确定 11
4.2. 画面操作 11
5 工序信息录入（转炉，吹氩站、LF、VD、RH、连铸） 12
5.1. 画面格式 13
5.1.1. 工序记录执行 13
5.1.2. 工序记录完成确定 14
5.1.3. 生产计划完成确认（连铸） 15
5.2. 画面操作 15
6 热修周转检查（热修） 16
6.1. 画面格式 16
6.2 画面操作 16
7 维修计划管理（热修） 17
7.1. 画面格式 17
7.2. 画面操作 17
8 维修计划管理（冷修） 18
8.1.1. 工序记录执行 18
8.1.2. 工序记录完成确定 19
8.2. 画面操作 19
9 烘烤计划管理（热修、冷修） 20
9.1. 画面格式 20
9.2. 画面操作 20
10 烘烤实绩管理（热修、冷修） 21
10.1.1. 工序记录执行 21
10.1.2. 工序记录完成确定 22
10.2. 画面操作 22
11 厂区位置图 23
11.1. 画面格式 23
11.2. 画面操作 24

1 钢包管理看板
画面主要功能描述：
查询、新增、修改、删除钢包管理信息。

1.1. 画面格式

1.2. 画面操作
1.2.1. 查询
操作前提：无
操作过程：填写查询条件“钢包号”后，单击[查询]按钮，即可查询该条件下的钢包管理信息；若查询条件为空，默认查询所有钢包的管理信息。

1.2.2. 新增
操作前提：初始钢包上线，根据实际情况在该界面添加钢包信息（配包前），钢包状态都为待用，在线包填写前钢种信息，烘烤完成的冷包钢种信息不写，包龄信息都要折算填写，钢包位置填写。
操作过程：先单击[新增]按钮，在画面上选择的那行上输入钢包管理信息，然后单击[新增]按钮，即可。
1.2.3. 修改
操作前提：先选中要修改的记录行，该功能慎用，主要在数据初始化的时候用。
操作过程：选中要修改的记录行，单击[修改]按钮输入要修改的钢包管理信息，单击[修改]按钮，即可。

1.2.4. 删除
操作前提：先选中要修改的记录行。
操作过程：先选中要修改的记录行，单击[删除]按钮，会弹出来一个对话框让你选择是否确认删除，如果选择[确认]，就会执行删除操作，如果选择[取消]，就取消操作。

2 钢包计划管理
画面主要功能描述：
查询、新增、修改、删除生产计划信息。该界面主要用来测试。

2.1. 画面格式

2.2. 画面操作
2.2.1. 查询
操作前提：无
操作过程：填写查询条件“日期”后，单击[查询]按钮，即可查询该条件下的生产计划信息。

2.2.2. 新增
操作前提：
操作过程：先单击[新增]按钮，在画面上选择的那行上输入生产计划信息，然后单击[新增]按钮，即可。
2.2.3. 修改
操作前提：先选中要修改的记录行，该功能慎用，主要在数据初始化的时候用。
操作过程：选中要修改的记录行，单击[修改]按钮输入要修改的生产计划信息，单击[修改]按钮，即可。

2.2.4. 删除
操作前提：先选中要修改的记录行。
操作过程：先选中要修改的记录行，单击[删除]按钮，会弹出来一个对话框让你选择是否确认删除，如果选择[确认]，就会执行删除操作，如果选择[取消]，就取消操作。

3 配包（热修）
画面主要功能描述：
当前可配生产计划显示，对生产计划配包。

3.1. 画面格式

3.2. 画面操作
3.2.1. 生产计划列表
操作前提：无
操作过程：该列表是实时刷新的，显示当前可配的生产计划。点击配包按钮后对该生产计划配包。

3.2.2. 钢包信息列表
操作前提：点击配包按钮
操作过程：钢包实时信息显示，并提示配包判断信息，包括包龄、残余元素，温度补偿，适合生产钢种。点击确定提示是否选配该钢包提示，如果选择[是]，就会执行配包操作，如果选择[否]，就取消操作。

4 钢包上线检查（热修，吹氩站）
画面主要功能描述：
对已配的钢包进行上线检查，确保钢包可以使用。

4.1. 画面格式
4.1.1. 热修上线检查执行

4.1.2. 热修上线检查确定

4.1.3. 吹氩站上线检查执行

4.1.4. 吹氩站上线检查确定

4.2. 画面操作
4.2.1. 热修上线检查执行
操作前提：该钢包已配包
操作过程：该列表是实时刷新的，显示当前热修检查计划。点击执行后弹出去哪个热修工位菜单，指定后填写信息。（4.1.1图）

4.2.2. 热修上线检查确定
操作前提：已执行了该检查计划
操作过程：热修检查排渣、罐沿、滑板、吹氩管口，及水口、滑板的更换。确认后后弹出下一吹氩检查工序指定菜单，指定后完成。（4.1.2图）
4.2.3. 吹氩站上线检查执行
操作前提：已执行了热修上线检查计划
操作过程：检查计划列表是刷新的，点击执行按钮即可。（4.1.3图）注意：测试调试时选用的是全部权限，在该界面是对应不到吹氩站工序的，需要在上首更改工序那输入“Ar1“，点击更改按钮指定工序
4.2.4. 吹氩站上线检查确定
操作前提：已执行了吹氩站检查计划
操作过程：吹氩站检查钢包水口烧结确认，引流砂确认。确认后后弹出下一转炉工序指定菜单，指定后完成。（4.1.4图）注意：测试调试时选用的是全部权限，在该界面是对应不到吹氩站工序的，需要在上首更改工序那输入“Ar1“，点击更改按钮指定工序
5 工序信息录入（转炉，吹氩站、LF、VD、RH、连铸）
画面主要功能描述：
执行生产计划，各工序录入信息。

5.1. 画面格式
5.1.1. 工序记录执行

5.1.2. 工序记录完成确定

5.1.3. 生产计划完成确认（连铸）

5.2. 画面操作
5.2.1. 工序计划执行
操作前提：该钢包已配包，并执行了上一工序
操作过程：该列表是实时刷新的，显示当前生产计划。点击执行后填写信息。生产计划列表颜色变化的是提示该工序操作（5.1.1图）

5.2.2. 工序信息记录完成
操作前提：已执行了该检查计划
操作过程：点击执行后记录各工序信息，注意温度补偿和残余元素信息，点击确认按钮后需要指定下一工序，指定后完成。（5.1.2图）
5.2.3. 生产计划完成确认
操作前提：已执行了前面所有工序
操作过程：记录信息确认后需要指定热修周转检查工序，指定后完成。（5.1.3图）
6 热修周转检查（热修）
画面主要功能描述：
连铸等周转包在线检查记录。

6.1. 画面格式

6.2 画面操作
操作前提：该钢包已下连铸
操作过程：该列表是实时刷新的，显示当前检查计划。点击执行后填写信息。确认完成可以选待用或维修状态，待用状态更改钢包为待用，
待用，选择维修跳转维修计划界面填写维修计划。
7 维修计划管理（热修）
画面主要功能描述：
钢包周转检查后判断需要维修，填写维修计划。

7.1. 画面格式

7.2. 画面操作
操作前提：该钢包在热修区
操作过程：填写钢包维修计划信息，点击确定完成。

8 维修计划管理（冷修）
画面主要功能描述：
钢包周转检查后判断需要维修，填写维修计划。

8.1.1. 工序记录执行

8.1.2. 工序记录完成确定

8.2. 画面操作
8.2.1 维修计划执行
操作前提：该钢包填写维修计划
操作过程：该列表是实时刷新的，显示当前维修计划。点击执行后需要指定维修工序，指定后完成。（8.1.1图）

8.2.2 维修信息记录完成
操作前提：已执行了该维修计划
操作过程：点击执行后记录维修信息，记录完成后确认完成，该页面有维修时间提示。（8.1.2图）

9 烘烤计划管理（热修、冷修）
画面主要功能描述：
热修、冷修，填写烘烤计划。

9.1. 画面格式

9.2. 画面操作
操作前提：该钢包在热修区、冷修区
操作过程：填写钢包烘烤计划信息，点击确定完成。测试调试时选用的是全部权限，在该界面是对应不到冷修工序的，需要在上首更改工序那输入“LX1“，点击更改按钮指定工序。

10 烘烤实绩管理（热修、冷修）
画面主要功能描述：
热修、冷修填写烘烤实绩。

10.1.1. 工序记录执行

10.1.2. 工序记录完成确定

10.2. 画面操作
10.2.1 烘烤计划执行
操作前提：该钢包填写烘烤计划
操作过程：该列表是实时刷新的，显示当前烘烤计划。点击执行后需要指定维烘烤位，指定后完成。（10.1.1图）测试调试时选用的是全部权限，在该界面是对应不到冷修工序的，需要在上首更改工序那输入“LX1“，点击更改按钮指定工序。

10.2.2 烘烤信息记录完成
操作前提：已执行了该烘烤计划
操作过程：点击执行后记录烘烤信息，记录完成后确认完成，该页面有烘烤时间提示。热修记录在线烘烤可以只执行不必确认完成，也没有小火、中火、大火的操作，但冷修烘烤必须有这些操作并确认完成。该界面有时间提示。（10.1.2图）测试调试时选用的是全部权限，在该界面是对应不到冷修工序的，需要在上首更改工序那输入“LX1“，点击更改按钮指定工序。

11 厂区位置图
画面主要功能描述：
钢包实时信息图形界面显示，并可在图形界面进入各工序操作界面。

11.1. 画面格式

11.2. 画面操作
操作前提：无
操作过程：可在该界面直观观察钢包动态，各工序可选中钢包单击右键，可出选择操作工序界面，点击进入，如不能进入，就是没有权限。
