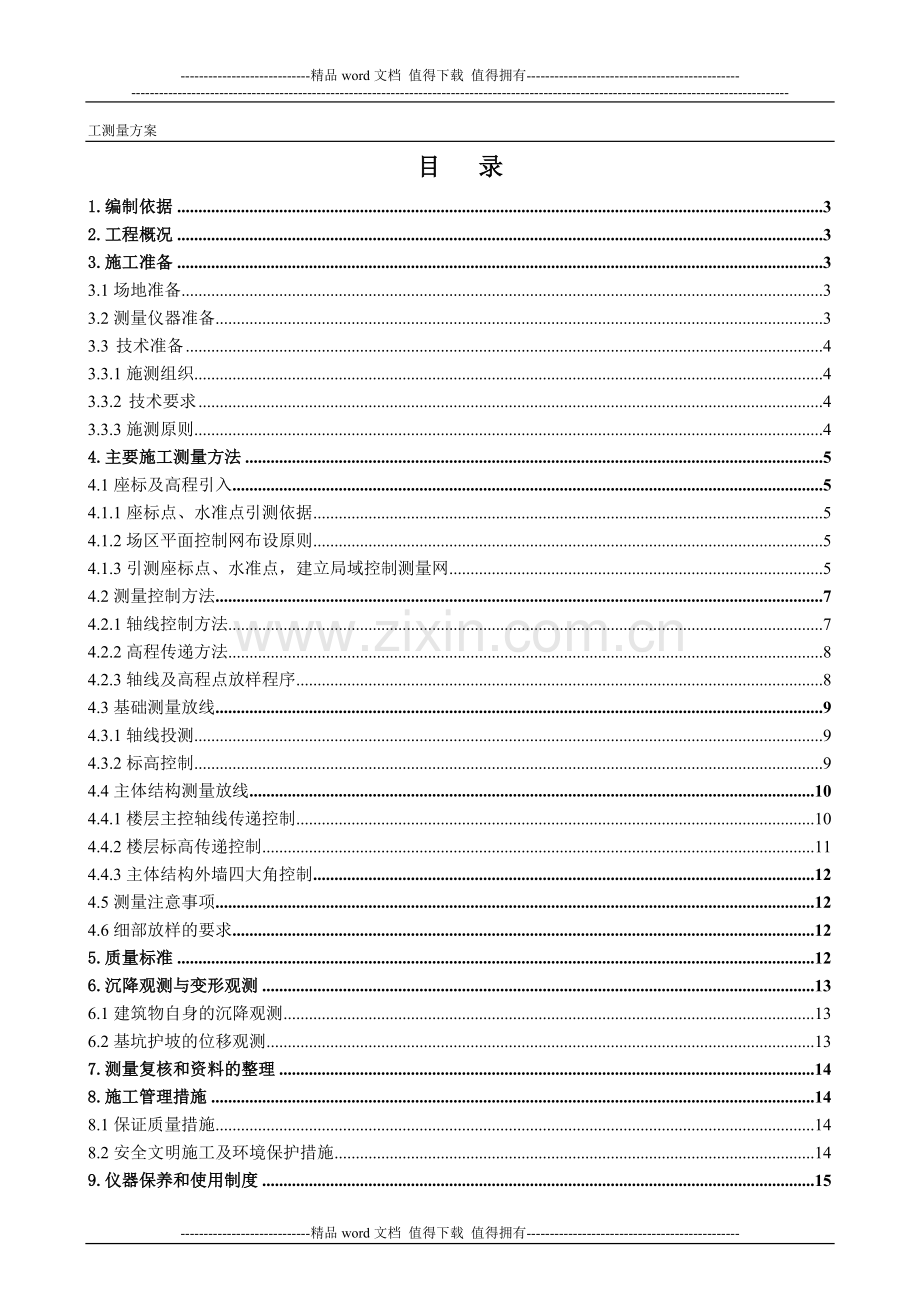

-精品word文档 值得下载 值得拥有-工测量方案目 录1.编制依据32.工程概况33.施工准备33.1场地准备33.2测量仪器准备33.3 技术准备43.3.1施测组织43.3.2 技术要求43.3.3施测原则44.主要施工测量方法54.1座标及高程引入54.1.1座标点、水准点引测依据54.1.2场区平面控制网布设原则54.1.3引测座标点、水准点，建立局域控制测量网54.2测量控制方法74.2.1轴线控制方法74.2.2高程传递方法84.2.3轴线及高程点放样程序84.3基础测量放线94.3.1轴线投测94.3.2标高控制94.4主体结构测量放线104.4.1楼层主控轴线传递控制104.4.2楼层标高传递控制114.4.3主体结构外墙四大角控制124.5测量注意事项124.6细部放样的要求125.质量标准126.沉降观测与变形观测136.1建筑物自身的沉降观测136.2基坑护坡的位移观测137.测量复核和资料的整理148.施工管理措施148.1保证质量措施148.2安全文明施工及环境保护措施149.仪器保养和使用制度1510.仪器送检证书（附后）151.编制依据1.1工程测量规范1.2*开发有限公司提供的工程测量平面控制点1.3工程施工图纸1.4*期工程施工组织设计2.工程概况*期工程由*房地产开发有限公司开发兴建，*国际工程设计有限公司设计，*建设监理公司监理，*有限公司总承建的高层及小高层住宅区。*期工程位于*，总共8栋，分别为柱下独立基础，墙下条形基础，局部采用梁下翻式筏板基础，总建筑面积 m2。其中：地下室约6000；地下室层数：一层，其中 #楼、 #楼、 #楼、 #楼、16#楼为32层的高层建筑， #楼、 #楼、18#楼为16层小高层建筑。结构形式：短肢剪力墙结构（具体详建筑施工图）3.施工准备3.1场地准备本工程施工时，现场地势基本平担，定位测量施工前先进行场地平整、清除障碍物后并可进行施工定位放线工作。3.2测量仪器准备根据本工程的规模、质量要求、施工进度确定所用的测量仪器，所有测量器具必须经专业法定检测部门检验合格后方可使用。使用时应严格遵照工程测量规范要求操作、保管及维护，并设立测量设备台帐。测量仪器配备一览表序号测量仪器名称型号规格单位数量备注1全站仪TS-802台1仪器送检证书附后2电子经纬仪FDT2GC台13激光铅垂仪DZJ2台14自动安平水准仪ATO-32台25钢卷尺50m把47.5m把45m把206塔尺5m把23.3 技术准备3.3.1施测组织1)本项目部由专业测量人员成立测量小组，根据甲方提供的工程测量平面控制点成果数据表坐标点和高程控制点进行施测,并按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度逐日安排，由组长根据项目的总体进度计划进行安排。2)测量人员及组成:测量负责人: 1名。测量技术员: 2名。测量员: 5名。3.3.2 技术要求1）测量负责人必须持证上岗，测量人员要固定，不能随便更换，如有特殊需要必须由现场技术负责人同意后负责调换，以保证工程正常施工。2）测量人员必须熟悉图纸，了解设计意图，学习测量规范，充分掌握轴线、尺寸、标高和现场条件，对各设计图纸的有关尺寸及测设数据应仔细校对，必要时将图纸上主要尺寸摘抄于施测记录本上，以便随时查找使用。 3）测量人员测量前必须到现场踏勘，全面了解现场情况，复核测量控制点及水准点，保证测设工作的正常进行，提前编制施工测量方案。4）测量人员必须按照施工进度计划要求，施测方案，测设方法，测设数据计算和绘制测设草图，以此来保证工程各部位按图施工。3.3.3施测原则1）认真学习执行国家法令，政策与法规。明确一切为工程服务，按图施工，质量第一，安全第一的宗旨。2）遵守“先整体后局部”的工作程序，先确定“平面坐标控制网”，后以坐标控制网为依据，进行各细部轴线的定位放线。3）必须严格审核测量原始依据的正确性，坚持“现场测量放线”与“内业测量计算”工作步步校核的工作方法。4）测法要科学、简捷，仪器选用要恰当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。5）定位工作必须执行自检、互检合格后再报检的工作制度。6）紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.主要施工测量方法4.1座标及高程引入4.1.1座标点、水准点引测依据根据甲方提供的工程测量平面控制点成果表，得平面座标控制点和水准控制点见下表：工程测量坐标控制点数据点号纵坐标（X）横坐标（Y）GP21-1791967.168-8249.225GP21791907.575-8334.545GP22791522.874-8462.852工程测量高程控制点数据点号高程(m)点号高程(m)点号高程(m)GP21155.354GP22154.9024.1.2场区平面控制网布设原则平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度的原则，布设平面坐标高程控制网。首先根据设计总平面图，现场施工平面布置图，选点应选在通视条件良好、安全、易保护的地方，本工程各楼座坐标高程控制点牢固布设在楼座周边与混凝土护坡坡顶上，并用红油漆作好测量标记。为防止控制点位移变化，需间隔3天复查校核一次。4.1.3引测座标点、水准点，建立局域控制测量网1）座标点从现场场地的实际情况来看，现场可用场地较狭小。所以布设的控制点要求通视，便于保护，施工方便。根据设计图纸、施工组织设计，本工程直接采用轴线交点极坐标放样法控制。故要求现场引测坐标点必须精确无误。确定现场引测坐标控制点为：Z1、 Z2、 Z3、 Z4 。第一步，施测时，首先，采用全站仪置于“GP21点”，对中整平，后视照准“GP22点”，前视“GP21-1点”，校核甲方提供的这三点相对距离、夹角是否符合。第二步，采用极坐标的施测方法，测设施工现场坐标控制点：Z1、 Z2、 Z3 、Z4 。施工现场引测控制点坐标一览表点号纵坐标（X）横坐标（Y）1791779.147-8329.5142791743.017-8193.6223791584.030-8222.2064791629.482-8376.102第三步，用全站仪分别置于各引测控制点Z1-Z4，分别回测复查GP21与GP22点，然后分别计算校核各点间夹角，距离。以形成闭合坐标导线网。以得到最终精确可靠的坐标数据为此，建立了本工程施工现场测量控制点坐标导线网。如附图。2）水准点高程控制点根据甲方提供的GP21与GP22两个高程控制点，采用环线闭合的方法，向建筑物四周引测固定高程控制点。施工现场引测控制点高程一览表BM1BM2BM3BM4156.010154.700154.832156.100根据引测结果，确定高程点布置位置并绘制水准点控制图如下：4.2测量控制方法4.2.1轴线控制方法基础部位主要采用“轴线交点极坐标放样法”，主体结构主要为“内控天顶法”。4.2.2高程传递方法基础部位主要采用“DS2水准仪加测微器用仪高法引测高程点”，主体结构为“钢尺垂直传递法”引测高程点。4.2.3轴线及高程点放样程序1)基础工程甲方提供平面控制点（接桩）引测施工控轴线（定位放线）验 线砼垫层标高抄测基坑标高抄测测放基础开挖边线基础土方开挖及标高控制测放基础承台地梁中边线精确测放底板垫层轴线控制线抄测控制砖模标高监理报验地下结构底板上放线底板施工标高控制监理报验顶板2)地下结构工程3)地上结构施工4.3基础测量放线4.3.1轴线投测1)土方开挖：由于本工程基础为柱下独立基础，墙下条形基础，局部采用梁下翻式筏板基础。开挖前根据控制桩放出基础承台上口线，以此控制开挖尺寸和边坡坡度。用水准仪控制基础承台深度。2)基础承台浇筑后，根据总图提供的坐标数据和基础图上轴线尺寸精确计算出各轴线交点坐标数据，检查无误后。再根据现场坐标控制导线网将各轴线交点坐标投测到垫层面上，并进行校核，再用经纬仪倒出各轴线交点的十字垂线，在垫层上用墨线弹出，并准确无误放出基础承台地梁，中线，边线，弹上墨线，作为砖砌胎模的依据。3)基础底板，顶板施工轴线控制。为防止轴线上的墙、柱钢筋、影响轴线交点坐标的测设，故采取轴线偏离方法（偏离宽度根据现场而定）测设轴线控制线。再按轴线控制线引放其它细部线，且每次轴线控制线的放样必须独立施测两次，经校核无误后方可使用。4.3.2标高控制1)高程控制点的联测：在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。2)标高的施测：为保证竖向控制的精度要求，对现场所需的标高基准点，必须正确测设，在同一平面层上所引测的高程点，不得少于三个。并作相互校核，校核后三点的偏差不得超过3mm，取平均值作为该平面施工中标高的基准点。用红色三角作标志，并标明绝对高程和相对标高，便于施工中使用。3)为了控制基础承台的开挖深度，当快挖到槽底设计标高时，用水准仪在槽底测设一些水平控制线，使的上表面离槽底的标高为一固定值。4)根据标高引测控制点分别控制底板垫层标高和底板面标高。4.4主体结构测量放线4.4.1楼层主控轴线传递控制 1)在首层平面复测校核楼层施工主控轴线，并按照施工流水段划分要求，细分二级控制点。在首层平面施工时留置二级控制线交叉内控点，预埋钢板（1501508mm），在内控线的钢板交点上用手提电钻打1mm小坑并点上红漆作为向上传递轴线的内控点。以后所有上层结构板均在同一位置预留150150mm的洞口，作为依次向上传递轴线的窗口，照准点投测到作业层后，校核距离，用钢尺丈量，校核垂直度，以一排三个点是否在同一条直线上，其精度误差不超过2mm。2) 激光控制线投测方法（见下图）：在首层控制点上架设激光经纬仪或激光铅垂仪，调置仪器对中整平后启动电源，使激光经纬仪或激光铅垂仪发射出可见的红色光束，投射到上层预留孔的接受耙上，查看红色光斑点离耙心最小点，将仪器旋转4个900画圆，将4点连成十字，其中0点即为圆心,此点即作为第二层上的一个控制点，其余控制点可用同样的方法向上传递，弹出控制线。3)根据内控主轴线进行楼内细部放样。4.4.2楼层标高传递控制 1)高程控制网的布置:本工程高程控制网采用水准法建立，现场共设置四个水准点。控制覆盖整个施工现场，分别牢固设在现场周围的围墙和永久的建筑物上。 2)标高传递:主体上部结构施工时采用钢尺垂直高度传递高程。首层施工完后，应在结构的外墙面抄测50cm水平线，在该水平线上方便于向上挂尺的地方，沿建筑物的四周均匀布置四个点，用红色三角作标志，并标明绝对高程和相对标高，作为向上传递基准点，这四点必须上下通视，结构无突出点为宜。以这几个基准点向上拉尺到施工面上以确定各楼层施工标高。在施工面上首先应闭合检查四点标高的误差，当相对标高差小于3mm时，取其平均值作为该层标高的后视读数，并抄测该层50cm水平标高线。 3)由于钢尺长度有限，当测量高度超过一整尺段（50.000M）时，应在该尺段尾处的楼层精确测定第二条起始标高线,用墨斗弹在相应部位，误差控制在2mm以内。作为向上引测的依据。具体测设方法是：将水准仪安置于施工层，校测由下传上来的至少三条水平线，无误后并将水平线用墨斗弹在相应部位，并用红色三角作标志，并标明绝对高程和相对标高，误差控制在2mm以内。 4）每层标高允许误差3mm，全高标高允许误差10mm，施工时严格按照规范要求控制，尽量减少误差。4.4.3主体结构外墙四大角控制1）为保证四大角垂直方正。外墙大角以立面控制线与平面轴线相结合为准。2）具体测设方法是：顶板主轴线测设校核完后，将四大角主轴线引测到外墙立面上，弹上墨线做好明显标示。作为立面控制线向上引测的基线。根据现场情况，如果建筑物周边场地宽阔，用经纬仪正倒镜取中向上引测。如果现场不能满足用经纬仪向上引测的条件，一般采用线锤向上引测，且每次都在首层基线处向上引测。同时应特别注意：A、线坠的几何形体要规范。B、重量不小于3Kg。C、悬吊时上端务必固定牢固，线中间无障碍；线下端投线人的视线要垂直于墙柱面，当线左线右小于12mm时再取平均位置作为投测的结果。D、投测中要防风吹和震动，尤其是风吹，可将线锤置于水桶内。E、线绳必须牢固。3）每层四大角外墙立面模板拆除后 需马上引测校核好立面大角控制线，并做好明显标示，为下部施工作准备。4.5测量注意事项1）仪器限差符合同级别仪器限差要求。2）钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑垂曲和倾斜改正。3）标高抄测时，采取独立施测二次法，其限差为3mm，所有抄测应以水准点为后视。4）垂直度观测，若采取吊线锤时应在无风的情况下，如有风而不得不采取吊线锤时，可将线锤置于水桶内。一般尽量使用经纬仪或激光垂准仪观测。4.6细部放样的要求1)用于细部测量的坐标控制点或高程控制点必须经过检验。2)细部测量坚持由整体到局部的原则。3)方向控制尽量使用距离较长的点。4)所有结构控制线必须清楚明确。5.质量标准工程测量应以中误差作为衡量测绘精度的标准，二倍误差作为极限误差。为保证误差在允许限差内，各种控制测量必须按工程测量规范执行，操作按规范进行，各项限差必须达到下列要求1)建筑物控制网允许误差 1/20000 （边长相对中误差） 15” 2)竖向轴线允许偏差 每层 3mm 全高 10mm3)标高竖向传递允许偏差 每层 3mm 全高 10mm6.沉降观测与变形观测为了准确地反映建筑物的变形情况，本工程采用精密水准仪DSZ2+FS1测微器，7m定制塔尺，以及精确的测量方法6.1建筑物自身的沉降观测以建筑物位移沉降区域外甲方提供的水准点基点为准。要求“三定”及定人、定点、定仪器。1）应设计要求，本建筑物做沉降观测 ，要求在整个施工期间至沉降基本稳定停止进行观测。2）本建筑物施工时沉降观测按二等水准测量进行，观测精度如下表：沉降观测精度参考表等级标高中误差mm相邻高差中误差mm观测方法往返校差附和或环线闭合差mm二等0.50.3二等水准测量06n1/2(n为测站数)3）沉降观测点设置：根据设计要求布设沉降观测点，用于沉降观测的水准点必须设在便于保护的地方。6）当施工到0.0000时按平面布置位置埋设永久性观测点，每施工一层附测一次，直至竣工。7）工程竣工后，第一年测四次，第二年测二次，第三年后每年测一次，直至沉降稳定为止，一般为五年一次。8）观测资料及时整理，并与施工技术人员一同进行分析成果。6.2基坑护坡的位移观测 1）在基坑护坡顶梁上布设变形点（变形点间隔10米左右）。并在护坡基坑位移变形范围外牢固设置平面控制坐标点（置仪点），用全站仪坐标法，以各变形点的坐标变化为依据进行观测，判断其变形位移量。2）基坑外观测用点必须设置永久性固定位置。3）变形点观测频率为每三天一次，雨后加测一次，直至地下工程完工为止。4）做好变形观测数据资料的整理。7.测量复核和资料的整理7.1工程定位、测量工作完成后，由监理单位和甲方参加验线，验线方法和验线仪器与放线时程序相同，以确保验线工作的检查独立性。7.2楼层验线 由现场质量员及专职验线员复验合格各楼层的放线结果后，报监理工程师抽查复验。7.3外业记录采用统一格式，装订成册，回到内业及时整理并填写有关表格，并由不同人员将原始记录 及有关表格进行复核 ，对于特殊测量要有技术总结和相关说明。7.4有高差作业和重大项目的要报请相关部门或上级单位复核认可。7.5对各层放样轴线间距离等采用钢尺复核，达到准确无误。7.6所有测量资料统一编号，分类装订成册。8.施工管理措施8.1保证质量措施1)为保证测量工作的精度,应绘制放样简图，以便现场放样。2)对仪器及其他用具定时进行检验，以避免仪器误差造成的施工放样误差。测量工作是一个极为繁忙的工作，任务大、精度高，因此必须按工程测量规范要求，对测量仪器、量具按规定周期进行检定，在周期内的经纬仪与水准仪还应每12个月进行定期校验。此外，还应做好测量辅助工具的配备与校验工作。3)每次测角都应精确对中，误差0.5mm，并采用正倒镜取中数。4)高程传递水准仪应尽量架设在两点的中间，消除视准轴不平行于水准轴的误差。5)使用仪器时在阳光下观测应用雨伞遮盖，防止气泡偏离造成误差，雨天施测要有防雨措施6)每个测角、丈量、测水准点都应施测两遍以上，以便校准。7)每次均应作为原始记录登记，以便能及时查找。8.2安全文明施工及环境保护措施1)各施测人员进入工地必须戴好安全帽，遵守公司及项目制定的各种安全规章制度。2)在外脚手架上吊线等高空作业时，须系好安全带，下面设一人看护线坠，以防伤人。3）严禁酒后及穿拖鞋上班。4）严禁用油漆、墨汁乱写乱涂。用剩的油漆及时回归库房，并封闭保管。5）正确规范的使用仪器，严禁仪器箱上坐人等不规范行为。6）仪器和工具使用完毕后，应及时擦试干净，放置通风干燥处妥善保管。8）轴线投测到边轴时，应提醒人员注意，防止高空坠落，保证人员及仪器安全。9）每次架设仪器，螺旋松紧适度，防止仪器脱落下滑。10）较长距离搬运，应将仪器装箱后再进行重新架设。11)轴线引测预留洞口150150mm预留后，除引测时均要用木板盖严密，以防落物打击伤人或踩空，并设安全警示牌。12)向上引测时，要对工地工人进行宣传，不要从洞口向上张望，以防落物打中。13)外控立面引测投点时要注意临边防护、脚手架支撑是否安全可靠。14)遵守现场安全施工规程。9.仪器保养和使用制度9.1仪器实行专人负责制，建立仪器管理台帐，由专人保管、填写。9.2所有仪器必须每年鉴定一次，并经常进行自检。9.3仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。9.4仪器使用完毕后，必须进行擦拭，并填写使用情况表格。9.5仪器在运输过程中，必须手提，抱等，禁止置于有振动的车上。9.6仪器现场使用时，使仪人员不得离开仪器。使用过程中防爆晒、防雨淋，正确使用仪器，严格按照仪器的操作规程使用。9.7水准尺不得躺放，三角架水准尺不得做其它工具使用。10.仪器送检证书（附后约）-精品word文档 值得下载 值得拥有-
