1.1 地形图分幅与编号
地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。前者用于国家基本比例尺地形图，后者用于大比例尺地形图。
1.1.1 经纬网国际分幅
3.3.4.1 旧标准的分幅与编号

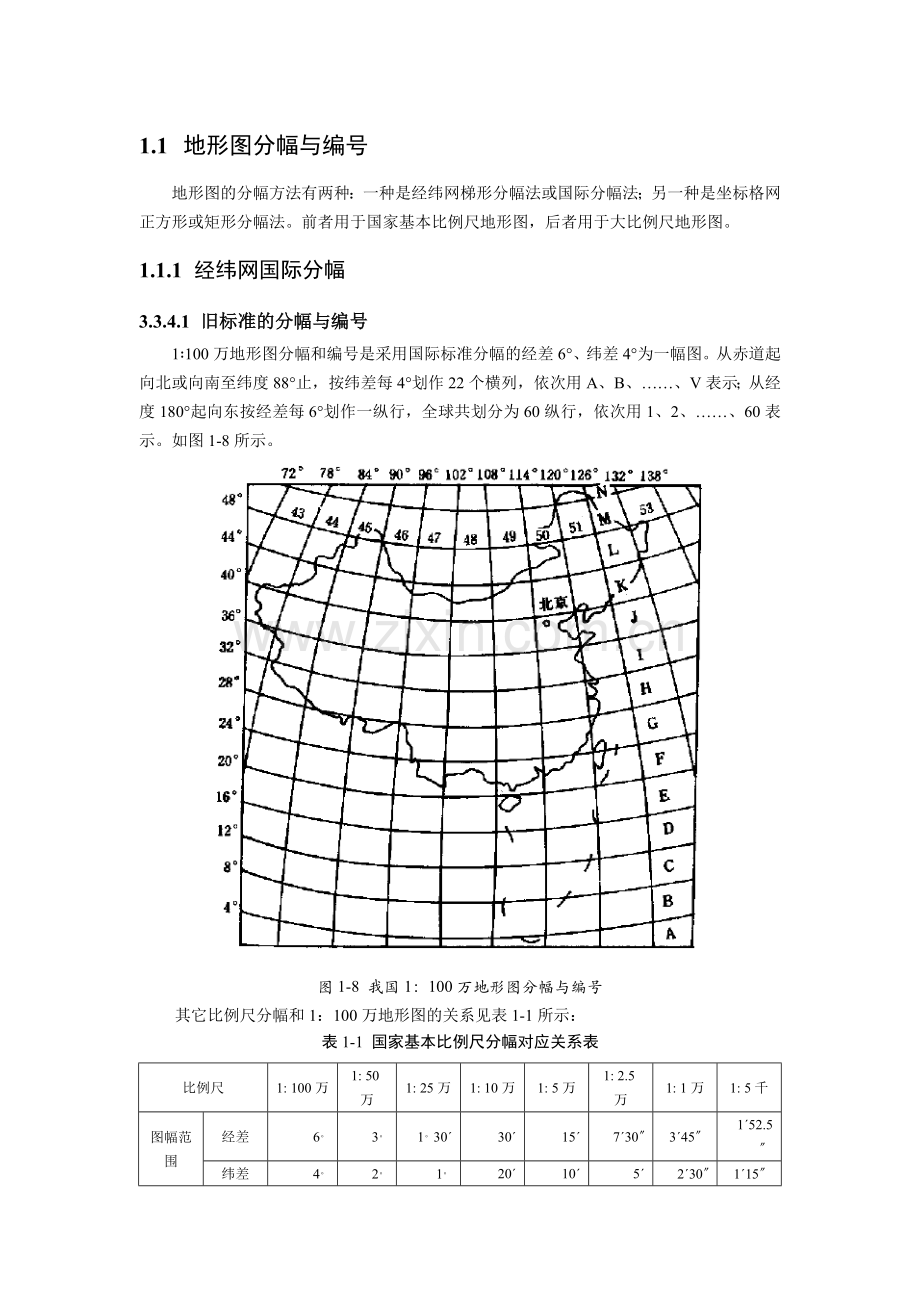

1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。如图1-8所示。

图1-8 我国1：100万地形图分幅与编号
其它比例尺分幅和1：100万地形图的关系见表1-1所示：
表1-1 国家基本比例尺分幅对应关系表
比例尺
1: 100万
1: 50万
1: 25万
1: 10万
1: 5万
1: 2.5万
1: 1万
1: 5千
图幅范围
经差
6。
3。
1。30ˊ
30ˊ
15ˊ
7ˊ30〞
3ˊ45〞
1ˊ52.5〞
纬差
4。
2。
1。
20ˊ
10ˊ
5ˊ
2ˊ30〞
1ˊ15〞
行列数量关系
行数
1
2
4
12
24
48
96
192
列数
1
2
4
12
24
48
96
192

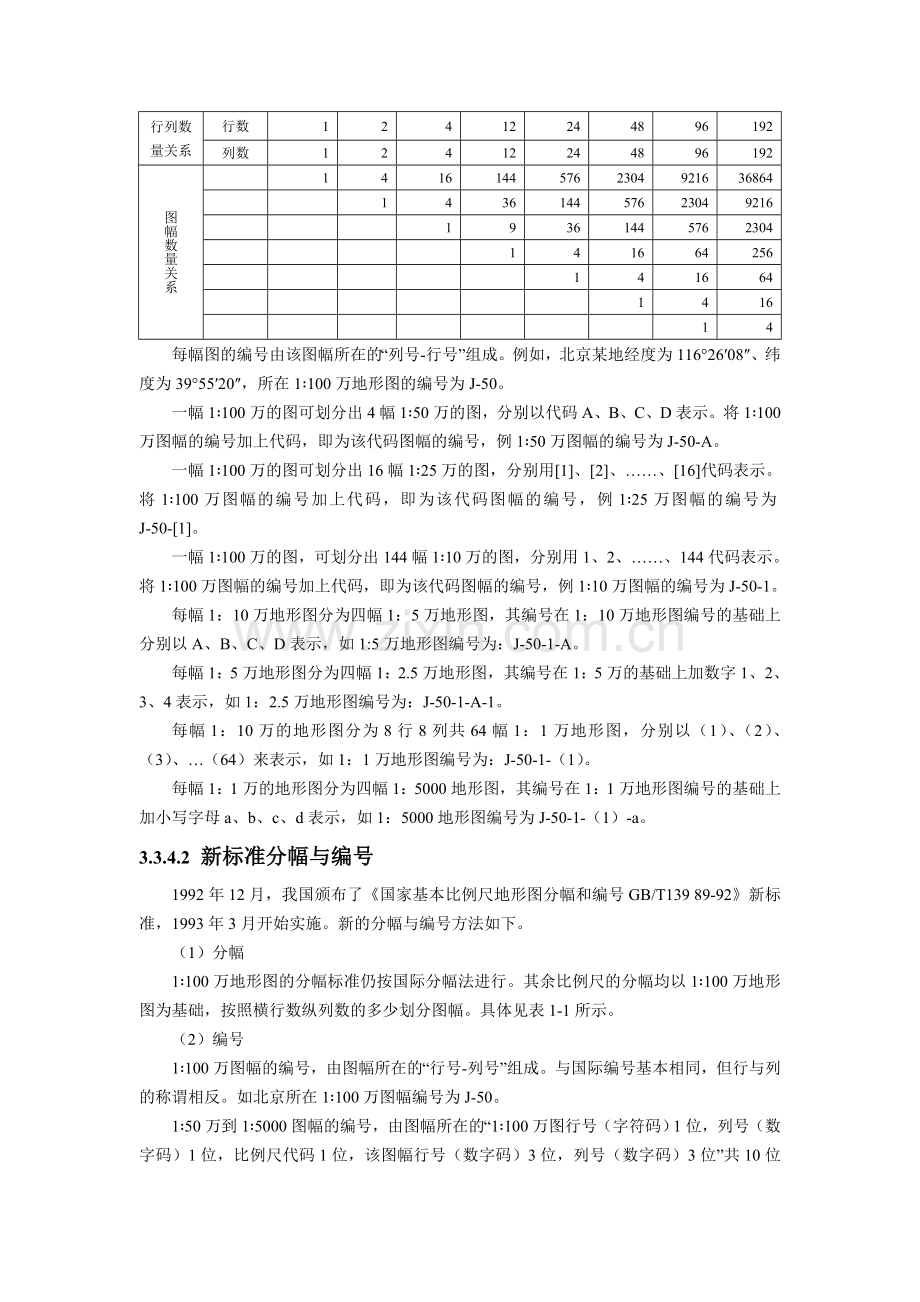

图幅数量关系

1
4
16
144
576
2304
9216
36864

1
4
36
144
576
2304
9216

1
9
36
144
576
2304

1
4
16
64
256

1
4
16
64

1
4
16

1
4
每幅图的编号由该图幅所在的“列号-行号”组成。例如，北京某地经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。
一幅1∶100万的图可划分出4幅1∶50万的图，分别以代码A、B、C、D表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。
一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。
一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。
每幅1：10万地形图分为四幅1：5万地形图，其编号在1：10万地形图编号的基础上分别以A、B、C、D表示，如1:5万地形图编号为：J-50-1-A。
每幅1：5万地形图分为四幅1：2.5万地形图，其编号在1：5万的基础上加数字1、2、3、4表示，如1：2.5万地形图编号为：J-50-1-A-1。
每幅1：10万的地形图分为8行8列共64幅1：1万地形图，分别以（1）、（2）、（3）、…（64）来表示，如1：1万地形图编号为：J-50-1-（1）。
每幅1：1万的地形图分为四幅1：5000地形图，其编号在1：1万地形图编号的基础上加小写字母a、b、c、d表示，如1：5000地形图编号为J-50-1-（1）-a。
3.3.4.2 新标准分幅与编号
1992年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89-92》新标准，1993年3月开始实施。新的分幅与编号方法如下。
（1）分幅
1∶100万地形图的分幅标准仍按国际分幅法进行。其余比例尺的分幅均以1∶100万地形图为基础，按照横行数纵列数的多少划分图幅。具体见表1-1所示。
（2）编号
1∶100万图幅的编号，由图幅所在的“行号-列号”组成。与国际编号基本相同，但行与列的称谓相反。如北京所在1∶100万图幅编号为J-50。
1∶50万到1∶5000图幅的编号，由图幅所在的“1∶100万图行号（字符码）1位，列号（数字码）1位，比例尺代码1位，该图幅行号（数字码）3位，列号（数字码）3位”共10位代码组成，如图1-9所示。比例尺代码见表1-2。例如：J-50-B-001-001。

图1-9 地形图编号规则
表1-2 比例尺代码表
比例尺
1：500000
1：250000
1：100000
1：50000
1：25000
1：10000
1：5000
代码
B
C
D
E
F
G
H
某点的经纬度坐标确定之后，可以根据一定的公式计算其所在相应比例尺的图幅号，具体计算方法可以参考《国家基本比例尺地形图分幅和编号GB/T139 89-92》标准。
3.3.4.3 新旧编号的比较与转换
地形图的旧编号十分混乱，各种国家基本比例尺的编号规则不一样，新编号规则则改变了上述问题，从1：50万到1：5千，其编号规则都一样。
（1）新编号的计算公式
如果知道一幅图中某点地物的经纬度坐标，可以按以下公式算出1：100万地图的图幅编号。
a = [φ/4。] + 1
b = [λ/6。] + 31
其中：[] 表示商取整； a 表示1:100万地形图图幅所在纬度带字符码所对应的数字码； b 表示1: 100万地形图图幅所在经度带的数字码；φ 表示图幅内某点经度；λ 表示图幅内某点的纬度。按下式计算所求比例尺地形图在1:100万地形图图号后的行、列号：

式中：( ) 表示商取余；[] 表示商取整；c 表示所求比例尺地形图在1: 1:100万地形图图号后的行号；d 表示所求比例尺地形图在1:100万地形图图号后的列号；表示图幅内某点的纬度或图幅西南图廓点的纬度；表示图幅内某点的经度或图幅西南图廓点的经度；表示所求比例尺地形图分幅的纬差；表示所求比例尺地形图分幅的经差。
（2）新旧编号的转换
现在已有国家基本比例尺地形图的新旧图号的自动转换程序，输入相关的图幅号，就可以从新号查旧号或者从旧号查新号。其原理都是通过新旧图幅号确定图幅的经纬度坐标，然后根据新旧编号规则进行相应的转换，从而到达地形图新旧编号自动转换的结果。
（3）举例
对1：1万地形图的新旧编号进行举例。如下图所示红色点的经纬度为114°4′15″，纬度为39°59′30″，按上述公式进行计算，它所在1：100万J-50图中的第一行，第二列，比例尺代码为G，因此其新编号为：J-50-G-001-002。
根据旧编号规则，一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。1：1万地形图编号是在1：10万地形图的基础分为8行8列，并用（1）…(64)表示，则其编号为：J-50-1-（2）

图1-10 新旧地形图编号对照
1.1.2 坐标格网正方形（矩形）分幅法
为了适应各种工程设计和施工的需要，对于大比例尺地形图，大多按纵横坐标格网线进行等间距分幅，即采用正方形分幅与编号方法。
图幅的编号一般采用坐标编号法。由图幅西南角纵坐标x和横坐标y组成编号，1∶5000坐标值取至km，1∶2000、1∶1000取至 0.1km,1∶500取至0.01km。例如，某幅1∶1000地形图的西南角坐标为x=6230km、y=10km，则其编号为6230.0-10.0。
其他分幅方法也可以参见《1：500、1：1000、1：2000地形图图式 GB/T7929-1995》中的附录B地形图分幅与编号（补充件）。
