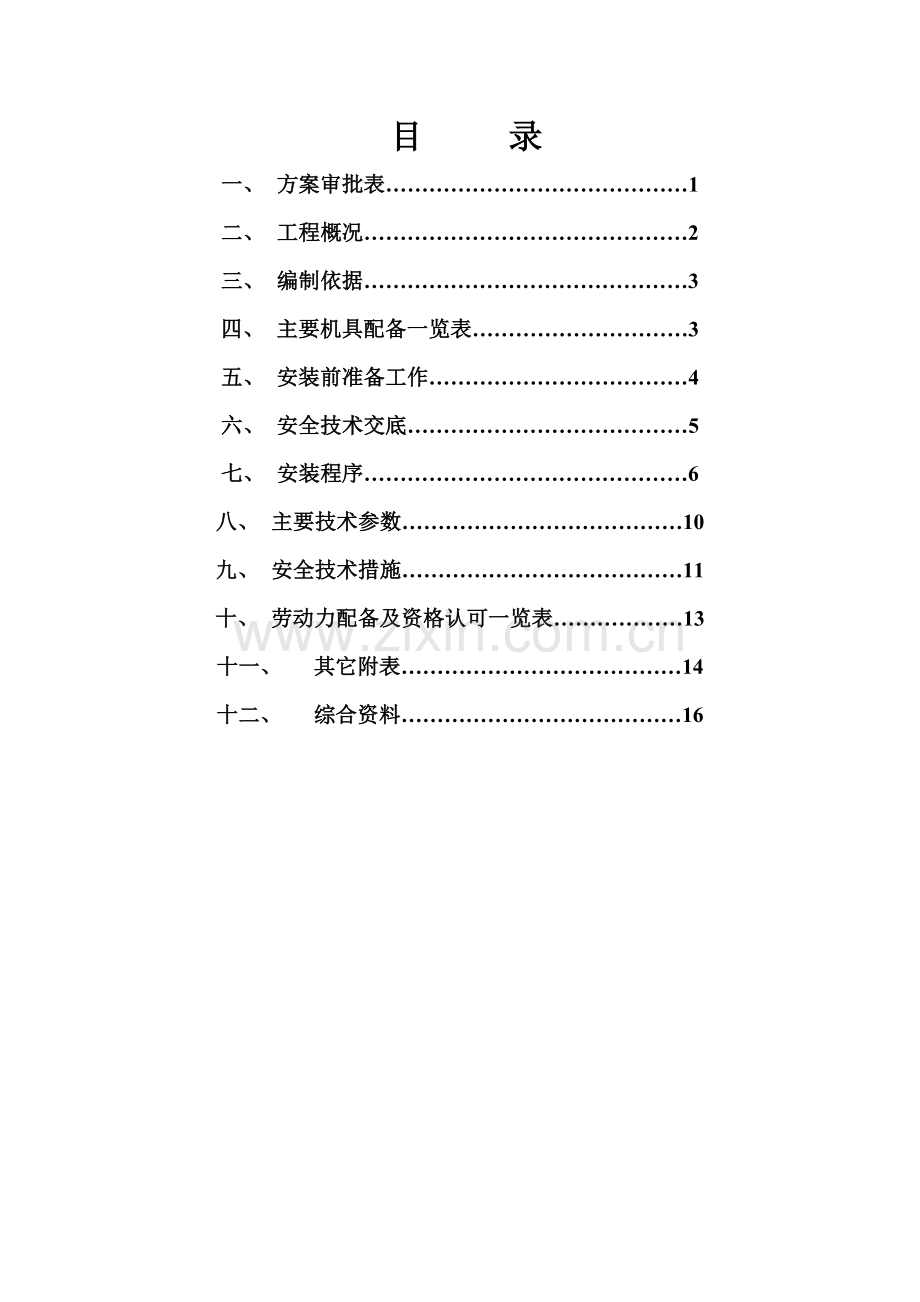

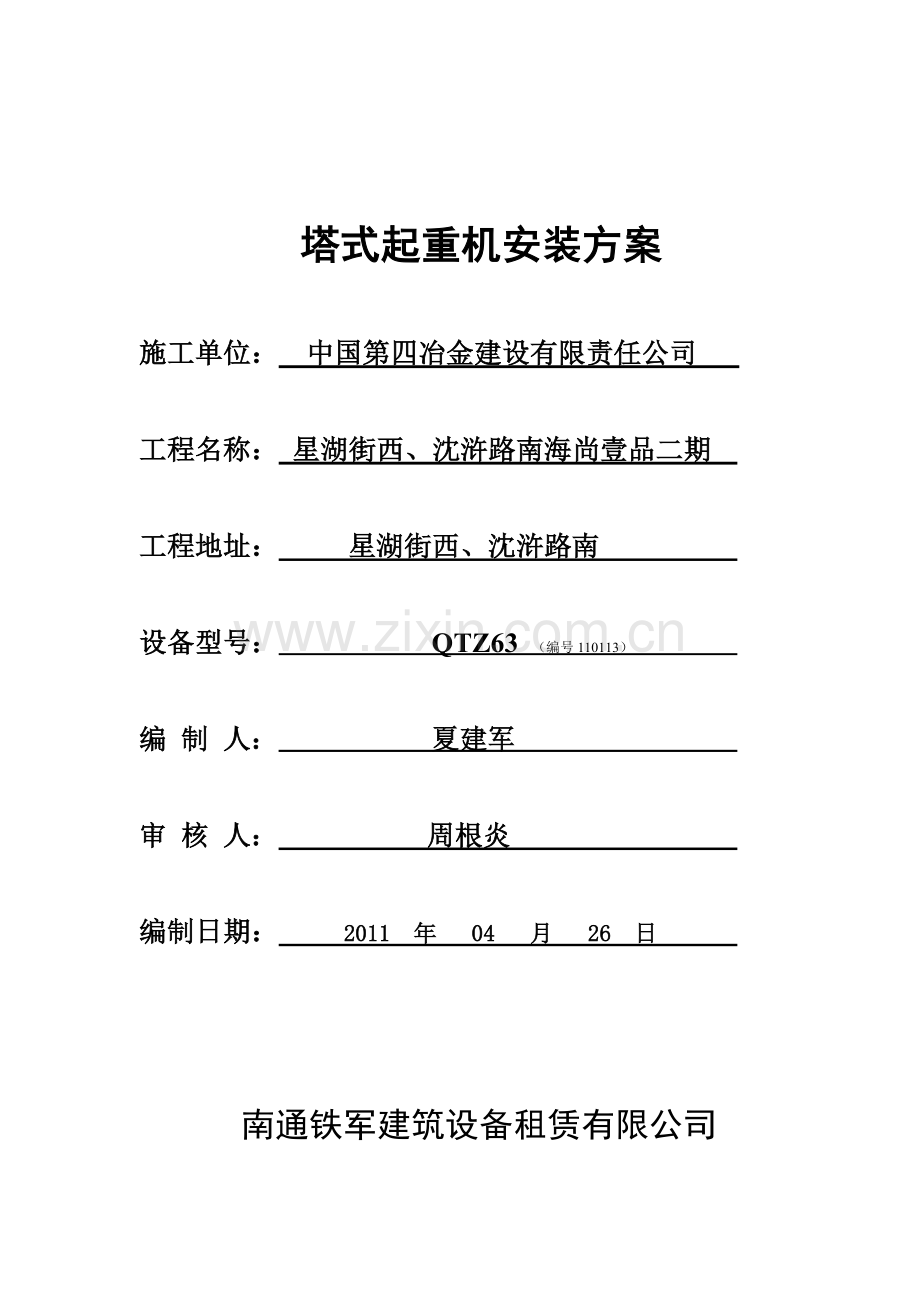

塔式起重机安装方案施工单位： 中国第四冶金建设有限责任公司 工程名称： 星湖街西、沈浒路南海尚壹品二期 工程地址： 星湖街西、沈浒路南 设备型号： QTZ63 （编号110113） 编 制 人： 夏建军 审 核 人： 周根炎 编制日期： 2011 年 04 月 26 日 南通铁军建筑设备租赁有限公司目 录一、 方案审批表1二、 工程概况2三、 编制依据3四、 主要机具配备一览表3五、 安装前准备工作4六、 安全技术交底5七、 安装程序6八、 主要技术参数10九、 安全技术措施11十、 劳动力配备及资格认可一览表13十一、 其它附表14十二、 综合资料16塔式起重机安装方案 第1页共16页一、 南通铁军建筑设备租赁有限公司塔式起重机安装方案审批表 塔机型号QTZ63设备编号110113 使用单位中国第四冶金建设有限责任公司工程名称星湖街西、沈浒路南海尚壹品二期4#房 工程地址星湖街西、沈浒路南结构高度 95 M 安装型式升降式安装高度 102 M 方案性质一般附着数量安装负责人夏建军计划作业时间二天方案编制人周根炎资质证书B3174032060002审批意见签字： 日期： 塔式起重机安装方案 第2页共16页二、工程概况工程地址星湖街西、沈浒路南塔机周围情况道路及交通运输畅通管道无管道架空线路分布无架空线路建筑物其它设施设备无其他特殊情况无塔机高40 M(一次组装高度) QTZ63塔式起重机安装方案 第3页共16页 三、 编制依据1、 塔式起重机安全规程式2、 起重机安全规程3、 塔式起重机操作使用规程4、 QTZ63塔式起重机使用说明书5、 现场条件6、 QY25汽吊性能四、根据塔机数据及现场情况所需机具配备一览表序号名称规格单位数量来源自注1汽车吊QY25台1外租2活络扳手套1自备3梅花扳手套1自备4大小锤16P、12P、2.5P巴各2自备5撬棒1M、0.5M根各1自备6麻绳1530根2自备7警戒线根2自备8对讲机台2自备9手拉葫芦1T、5T只各1自备10电焊机BX300台1施工单位提供11气割设备氧气、乙炔套1施工单位提供12万用表只1自备13电工工具套1自备14运输汽车10T辆5外租15安全帽自备26安全带自备塔式起重机安装方案 第4页共16页五、安装前准备工作 1、按主要机具配备一览表配齐安装时所需的机具并做好事先检查，外租的应提前联系。 2、以书面形式就进场道路，作业场地，人员配合作其它事项向所在工地提出要求。 3、安装前由安装组一起组织对塔机零部件、钢结构、液压系统用电器控制系统进行检查，检查符合安装条件后方可进行安装作业。 4、清理现场，将作业区域内杂物清理干净。基坑填平，尤其要保证辅助汽吊作业工地地面平整、坚实。 5、未尽事宜按塔机使用说明书和有关操作规程要求完成。塔式起重机安装方案 第5页共16页六、塔式起重机安装作业安全技术交底工程名称 星湖街西、沈浒路南 海尚壹品二期3#房塔机型号QTZ63工程地址星湖街西、沈浒路南 交底人唐建浩设备编号110114交底时间交底内容： 1、进入施工现场必须遵守安全生产六大纪律。 2、安装人员衣着要紧身灵便，不准穿拖鞋、高跟鞋和硬底鞋。 3、登高作业必须系好安全带，挂好保险钩。严禁上下投掷工具材料等物件。 4、在拼装和吊装作业区域内应设置明显的安全围栏和警示牌；在主要通道口应设专人监护，以防闲杂人员进入作业场所。 5、班前班中不准饮洒，严禁酗洒者进入施工现场。 6、装拆销轴抡大锤时，严禁带手套。两人或两人以上一起工作要注意协调配合。凡遇到四级以上强风时应停止安装作业。 7、所有工具必须齐全，完好可靠，严禁使用有裂纹、带毛刺、手柄松动等不符合安全要求的工具，并严格遵守常用工具安全操作规程。 8、在塔机安装工序中严禁缺螺栓、轴销、开口销等紧固件。对瞎眼销、滑牙螺栓、报废的卸扣、轧头钢丝绳、千斤顶、手拉葫芦等起重工具不得使用。 补充交底内容：交底人签字：被交底人签字：塔式起重机安装方案 第6页共16页七、QTZ63安装程序1、将十字底梁安装在准备好的专用混凝土基础上，校准好水平。2、将基础节和底节在地面连接好，紧固好连接螺栓，吊上底架 并与之连接，注意爬梯位置背向建筑物，顶升支板在A面。3、装配紧固好底架后，用经纬仪检查基础节，保证主弦杆四面 垂直方向偏斜允差为千分之一。4、将顶升套架从基础节上端吊进，注意有踏板的一侧应靠塔身 有顶升支板的一方。下放位置以上端面低于基础节上平面30 40mm为宜。5、安装顶升套架四周工作台，然后将液压泵吊上站台角，接好 油管，检查液压系统运转情况。6、在地面组装好回转塔架部分(包括回转塔身、上下支承座、回 转支承及操纵室)，搁置在底架上，应注意操纵室前方是顶升套架的引进门方向，然后启动泵站，便顶升套架上升与下支 座贴近。7、用M30*80=16件螺栓将下支座与顶升套架连接好。 8、用高强度螺栓M24*257=8件将下支座与底架连接好。 9、地面安装好塔顶全部构件，然后吊上回转塔身，用高强度螺栓将塔顶与回转塔身连接好。注意塔顶的前方(有塔顶轮的一侧)应与操纵室一致。10、将平衡臂拉杆组装成一整体，一端与平衡臂尾部耳板接连，其余部分搁置在上，用绳索扎紧，准备起吊。11、吊装平衡臂， 臂头部分插入回转塔身连接耳板，装上销轴，穿好开口销并张开。将拉杆绳索一端穿过塔顶小滑轮再落至地面，稍稍起吊使平衡臂尾部上翘，人力拉引绳索，拉杆上升到塔顶上部后，再用拉板与塔顶连接好。12、慢慢下放平衡臂，拉杆逐步拉直而受张力，直到平衡臂接近水平，起吊钢丝绳松驰。13、将起重臂各节按1至10号顺序摆好，用销轴连接成一整体，塔式起重机安装方案 第7页共16页并平行于建筑物位置，臂根正对塔身。 14、变幅机构已装妥在第一节臂内，安装小车，穿绕好牵引钢丝绳。 15、在地面组装好起重臂拉杆，通过双拉板，用销轴连接起重臂吊点处，其余顺次搁置在起重臂上弦的固定卡板上。 16、将起升机构钢丝绳子经塔顶滑轮，再套在拉杆未端的小滑车上。 17、平行吊起重臂，吊起位置大体在臂架重心处，经试吊找准升高到回转塔身处，使臂根单耳插入回转塔身连接双耳内，装上销轴，穿上销轴，穿好开口销并张开。 18、再稍稍起吊使起重臂头部上翘3度左右。 19、启动起升机构，向上提拉杆。提近塔顶上端时，将拉杆与塔顶上的拉板用销轴连接起来。 20、慢慢放松起升钢丝绳，起重臂拉杆逐步受力而伸直，臂架逐步减小上翘而接近水平，全部放松后，卸下钢丝绳卡。 21、穿绕起升钢丝绳，这时可利用小车吊栏进行高空作业。 22、吊装平衡臂配重，将平衡臂配重成垂直状态吊进平衡臂尾部定位挡块内并依次排队列。 23、在待引进的塔身标准节下端两侧的四个导向连接套内各插入一个引进滚轮，并转到正确方向。 24、在吊标准节时，开动回转机构，使起重臂转到顶升套架的标准节引进门方向，然后向内变幅，到引进横梁处，大放标准节使引进滚轮落在横梁上。 25、回转制动后，将小车开到规定幅度处，保证顶升部分的重心大体与顶升油缸中心重合。 26、启动泵站，操纵手柄，使油缸顶起塔机上部结构。当顶升套架上的爬爪高出上一个顶升支板内，关掉泵站。 27、拆掉下支承座与塔身节间的连接螺栓，检查顶升有无电气、机械故障准备顶升。 28、升动泵站，操纵手柄，使油缸顶起塔机上部结构。当顶升套架上的爬爪高出上一个顶升支板时，停止停升，并操纵手柄使塔式起重机安装方案 第8页共16页油缸稍回落，爬爪慢慢落在顶升支板上端上。29、继续收回油缸，横梁被提起。当横梁两端销轴达到顶升支耳时， 再次顶升。活塞杆全伸后，即可将引进梁上的标准节引进塔身处。 30、将引进的标准节对塔身顶端，操纵手柄使油缸回收，标准节随同上部结构落在塔身顶端，拆下四个引进滚轮，用M 30 高强度螺栓将塔身与引进的标准节连接好，至此完成一个标准节的加节作业。 31、安装底架撑杆，用M24高强度螺栓按标记对号将活动支耳连接在底节主弦杆上，然后对号装上四根撑杆。如安装发生困难，可利用回转机构与小车改变塔身受力大小和方向，最后紧固螺栓，张开连接销轴的开口销。 32、继续加高标准节，步骤同2530项，直到达成所需要的高度为止，但应注意4个标准节一定要装在塔身下面，不得与上塔身标准节搞错。 33、小车开到规定幅度处，否则不允许顶升油缸。 34、顶升时应密切注意顶升套架上的滑块沿塔身主弦杆的滑动状况，泵站油压表运转情况，一旦出现异常，应立即停止顶升收回油缸，在排除全部异常后才能重新作业。 35、拆卸方法与安装相同，工作顺序与安装相反的顺序迸行。塔式起重机安装方案 第9页共16页 八、主要重量参数表序号 名 称 重 量（）1 底 脚1.5T2 加 强 节0.98T3 标 准 节0.8T4 套 架4.2T5 回 转 总 成4.8T6 塔 帽2.1T7 平 衡 臂4.5T8 起 重 臂6.8T9 配 重12.2T塔式起重机安装方案 第10页共16页 九安全技术措施 （1）、本次安装由现场负责人负责，其他人员必须服从指挥，有好的建议和方法必须得到现场负责人同意后方可实施，严禁自作主张，擅自更改作业。（2）、安装前，由现场负责人主持召开全体安装人员会议，并进行全面的安全技术交底，使安装组每一个成员都能明确本次安装的时间地址、方法、程序及技术要求，明确各自的职责和任务，严格执行塔机安装操作规程及有关规定。（3）、由质安员组织全体安装人员进一步学习本机使用说明书的有关内容，熟悉主要结构及性能，掌握安装要点。（1） 由质安员负责监督按安装方案进行作业，在作业区域四周要道口，布置警戒线，并派专人看管，严禁非安装人员进入警戒区域。严禁在警戒区域进行其他作业。（2） 进入现场，必须戴好安全帽，需在两米以上高空作业时应按规定系好经试验过的安全带，一律穿好胶底防滑鞋和工作服上岗。 （6）高空作业时，所有工具必须放在工具包内，不得随便乱放，交工具的一方等接工具的一方抓牢后才能放手，不得任意抛掷。 （7）安装过程中上下两层间同时进行工作时，上下两层之间必须设有专用的防护棚或其他隔离设施，否则上层作业下层不得进行作业。 （8）塔机安装作业中，所用绳卡、安扣必须符合规定并作事先检查，凡吊挂和捆扎用绳，安全系数应大于6，其他绳应大于等于3.5。 （9）临时码放塔机部件时，应注意地面的承载情况，并用木方将不稳定部件垫实。 （10）紧固螺栓用力均匀，紧到规定的扭力，严禁猛打猛敲。零部件找中对位时，严禁用手进入结合面探摸螺孔。 （11）吊物起步时先缓慢提起30CM,使钢丝绳稍受力,观察吊点落扣是否完好,构件是否平衡再吊起,构件就位应缓缓靠近,严禁撞击损坏零件。塔式起重机安装方案 第11页共16页 （12）所有人员不得擅自操作按钮和开关等，否则一切后果由肇事者负责。 （13）塔吊降塔前后应由指挥组织严格按塔吊顶升前后检查记录表进行检查，并注意钢丝绳穿绕是否正确，有否脱槽卡滞，降塔过程中严禁开动回转机构，遇有卡阻必须立即停机检查、故障未排除，不得继续顶升，接高的标准节必须与下部塔架连接牢固后才能继续降塔。 （14）在进行顶升作业过程中，必须专人指挥，专职电工照管电源，专人操作液压系统和专职安装工紧固螺栓，非有关操作人员，不得登上爬升套架的操作平台，更不得擅自启动泵阀开关。 （15）顶升作业应在白天进行，遇特殊情况，需在夜间作业时，必须备有充足的照明设备。 （16）及时收听气象预报，遇恶劣气候，不得强行作业，风力大于四级时，不得进行降塔作业。 （17）安装人员应严格遵守本工种操作规程，服从命令听指挥，做到精神饱满，睡眠充足，坚守岗位，严禁洒后上岗作业。 塔式起重机安装方案 第12页共16页 十、现场人员劳动力配备及资格认可一览表编号姓名工种发证单位证书号码备注1汪鹏飞安装拆卸工江苏省特种作业苏J072010000264现场负责人2唐建浩安全员江苏省建设系统06021353葛益国建筑电工江苏省特种作业苏J0120100006544吴建军安装拆卸工江苏省特种作业苏J0720100002665朱亚军安装拆卸工江苏省特种作业苏J0720100002676徐世江 安装拆卸工江苏省特种作业苏F0720100008017徐兵建筑电工江苏省特种作业苏F0120100022258徐海军司 机江苏省特种作业苏F0420100019649邢鹏飞信号司索工江苏省特种作业苏F032010002490101112 现场警戒人员及辅助人员若干塔式起重机安装方案 第13页共16页 十一、其它附表（1） 主要吊具、吊索检查表作业地点星湖街西、沈浒路南作业时间作业机型QTZ63统一编号检查内容吊索两套卸扣八只轧头八只结论齐全 检查人：朱亚军 日期：2011年 月 日 （2）塔机安装过程检查记录表项目检 查 要 求检查纪录基础基础倾倾斜度不超标，压重符合规定要求。符合金属结构1、金属结构无变形、裂损、脱焊、严重锈蚀。2、各部分的连接螺栓、销轴、开口销、卡板齐，无严重锈蚀。符合要求工作机构1、制动器的间隙调整合理、制动可靠。2各机构连接正确、壳体、传动零部件完好。可靠电器设备1、电气元件齐全、完好。2、电缆无老化、破皮。3、电器柜接头无松动、线路无破裂、脱皮老化。良好安全装置 齐全、完好。合格安全设施走道、工作平台、围栏、抓梯等牢固、可靠。符合要求传动部件1、滑轮组转动灵活、无裂纹损伤。2、钢丝绳润滑良好、符合使用要求，轧头卸扣齐全、完好。3、吊钩无变形、损伤、润滑良好。符合要求其它特殊情况下部件损坏情况良好结论正常，良好自查人：朱亚军 质安员：周根炎 日期：2011年 月 日塔式起重机安装方案 第14页共16页 （3）塔吊顶升前后检查记录统一编号顶升风力规格型号QTZ63日 期 检 查 项 目检查情况顶升前检查 塔 身垂直良好自由端高度40米附 着 紧 固 情 况无液压顶升漏油良好油质良好油面高度符合溢流阀工启压力16公斤支承横梁爬爪有无裂纹、脱壳。无电缆有足够长度，无破皮现象无 引进栏装配、紧固情况良好导向装置间隙良好塔吊是否处于平衡状态符合说明书规定的其他特殊情况无顶升后检查各紧固件紧固情况良好自由端高度40米收回活塞杆、液压元件加罩防雨 有说明书规定的其他特殊要求无检查结论：符合要求 检查人：朱亚军塔式起重机安装方案 第15页共16页 （4）塔机安装作业日记机 型QTZ63编号110114作业地址星湖街西、沈浒路南日期风 力天气日 期作 业 内 容 及 质 安 情 况现场作业人员：负责人：汪鹏飞 质安：周根炎 监护：陈坚强操作工：葛益国 吴建军 朱亚军 徐世江徐兵 徐海军 邢鹏飞纪录人：汪鹏飞塔式起重机安装方案 第16页共16页综合资料
