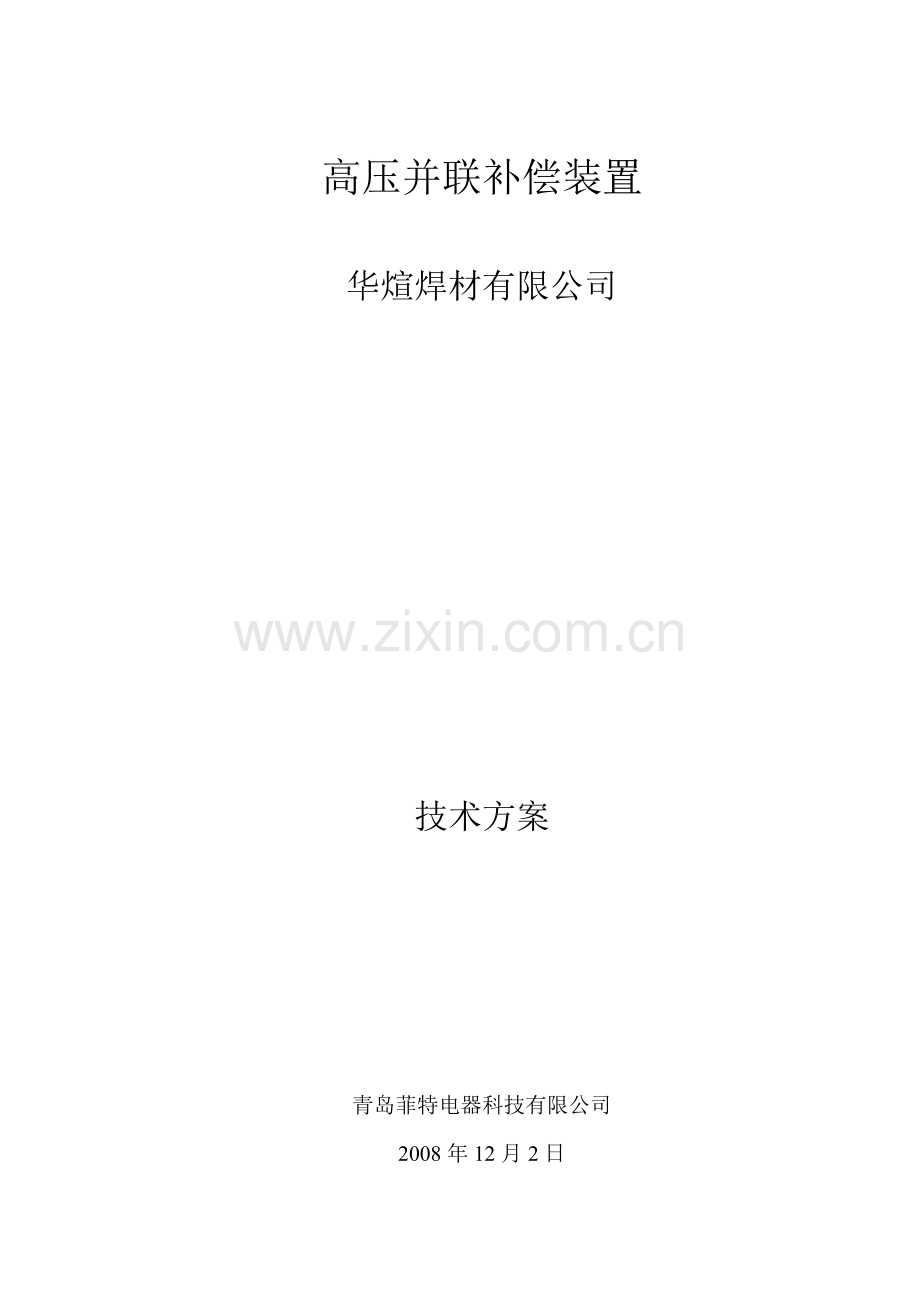

高压并联补偿装置

华煊焊材有限公司

技术方案

青岛菲特电器科技有限公司
2008年12月2日

㈠系统情况
华煊焊材有限公司供电系统由110KV变35KV。35KV母线下还挂有农村用电和少量的非耗能企业配变。用户共有6台整流变，整流变变比为35／1KV，额定容量为6300／3150×2KVA短路阻抗为8.18%（整流变详细参数如图二），两台整流变为一台中频炉供电！（其中石华2母线下挂两台炉子，宁化2母线下挂一台炉子如图一）三台炉子前后相隔半小时运行（即第一台炉子运行后半小时第二台运行再隔半小时第三台炉子运行）。

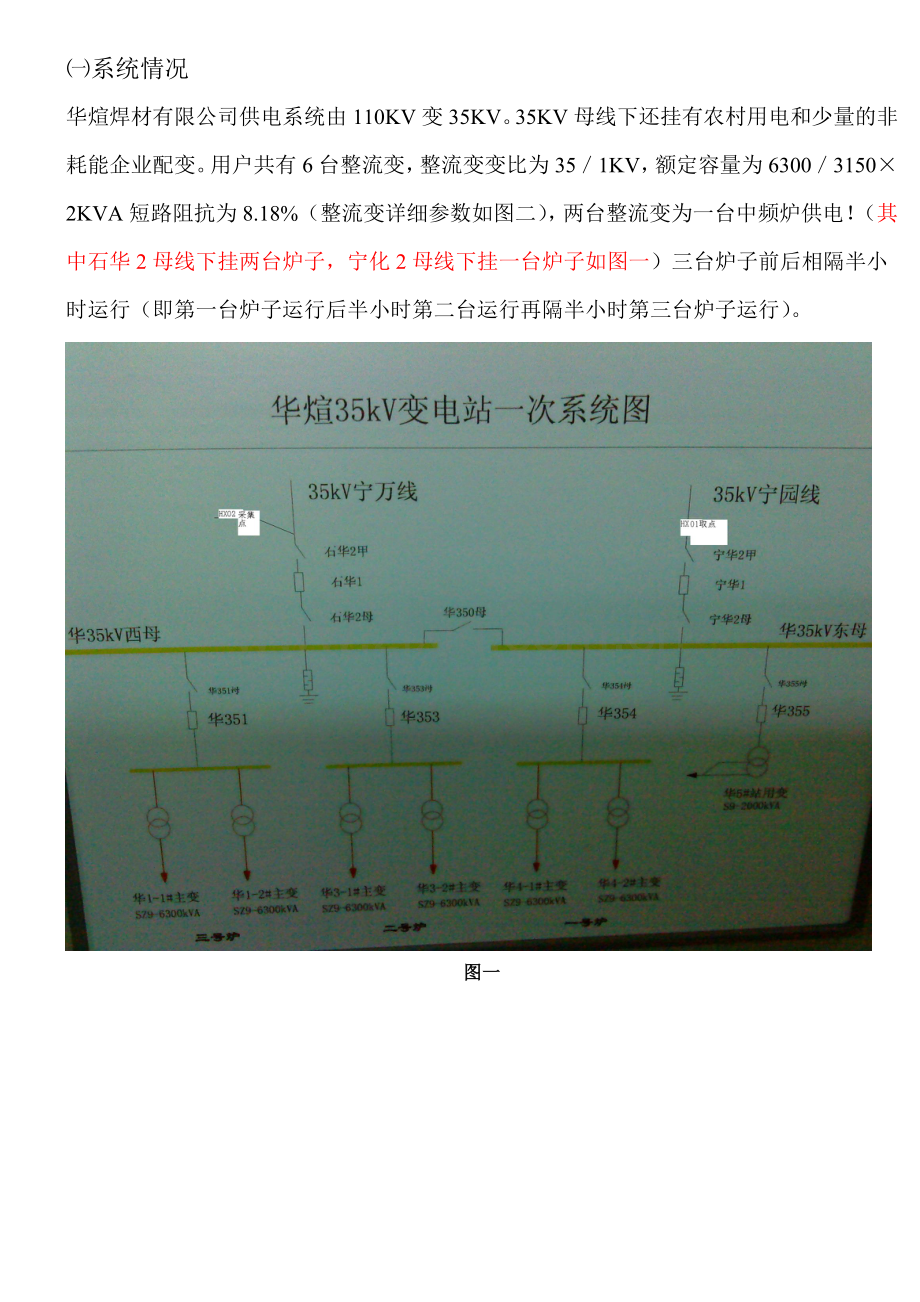

图一

图二
测试报告分析35KV侧：
电压畸变率THD（35KV侧）
谐波次数
国家标准%
测试点宁华2母线（如图一）%
测试点石华2母线（如图一）%
A
A
电压总畸变率
≤3
5.1
4.2
3
≤2.4
0.3
0.3
5
≤2.4
2.6
2.1
7
≤2.4
1.3
0.75
9
≤2.4
0.9
0.2
10
≤2.4

1.8
11
≤2.4
0.1
0.4
13
≤2.4
0.2
0.5
15
≤2.4
0.3
0
17
≤2.4
0.5
0.1
19
≤2.4
0.3
0.1
21
≤2.4
0.1
0
23
≤2.4
2.7
2
25
≤2.4
2.5
2.1
谐波电流（A）（35KV侧）
谐波次数
国家标准
测试点宁华2母线（如图一）
测试点石华2母线（如图一）
A
A
基波电流

172
334
2
≤15
0.86
1.0
3
≤12
1.2
1.0
4
≤7.7
0.86

5
≤12
1.89
1.67
7
≤8.8
0.86
1.34
8
≤3.8
2.23
16.7
9
≤4.1
1.37
2.67
10
≤3.1
2.40
19.03
11
≤5.6
0.86
1.67
13
≤4.7
0.52
1.0
15
≤2.5
0.17
1.0
17
≤3.6
0.69
2.50
19
≤3.2
0.69
2.67
21
≤1.8
0.69
0.30
23
≤2.7
4.3
5.10
25
≤2.5
3.78
5.10

注：石华母线挂两台中频炉偶次谐波电流很大由其是8次，10次。
宁华母线下挂一台炉子偶次谐波较正常
测试点宁华2母线段

功率因数 无功缺失量

电压畸变率 基波电流
测试点石华2母线

功率因数 无功缺失量

电压总畸变率 基波电流

八次谐波电流 十次谐波电流
㈡需上设备
35KV宁园线需上设备TBB35-3000-BL
35KV宁万线需上设备TBB35-3000+3000-BL
㈢高压并联电容器
1． 总则：
1．1 本技术方案的使用范围仅限于华煊焊材有限公司35kV并联电容器成套装置，它包括电容器本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1．2 我公司按有关标准提供符合IEC标准、国标、行标以及满足招标书要求的优质产品。
1．3 如果我公司没有以书面形式对招标文件的条文提出异议，则意味着我公司提供的设备完全符合招标文件的要求。如有异议，不管多么微小，我公司都会以书面形式，在投标书中加以说明。
1．4 在签定合同之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，根据具体情况由我公司和需方共同商定。
2． 装置使用条件：
2．1 自然环境条件
安装场所： 户外安装
海拔高度： ≤1000m
最大相对湿度： 90%（25℃时）
最高环境温度： +37.4℃
最低环境温度： -20℃
最大日温差： 25℃
地震烈度： 地面水平加速度0.30g（烈度8度，g为重力加速度）
地面垂直加速度0.15g
安全系数1.67
安装场所无剧烈机械振动；无有害气体及蒸汽；无导电性或爆炸性尘埃。
2．2 系统条件
额定电压： 35kV
最高运行电压： 40.5kV
额定频率： 50Hz
中性点连接方式： 中性点不接地
3． 执行标准
GB／T11024.1-2001 《标称电压1kV以上交流电力系统用并联电容器 第1部分：总则－性能、试验和额定值-安全要求－安装导则》
GB／T11024.2-2001 《标称电压1kV以上交流电力系统用并联电容器 第2部分：耐久性试验》
GB/T11024.3-2001 《标称电压1kV以上交流电力系统用并联电容器 第3部分：并联电容器和并联电容器组的保护》
GB50227-95 《并联电容器装置设计规范》
GB7111-93 《高压并联电容器装置》
DL429.9-91 《电力系统油质试验方法 绝缘油介电强度测定法》
GB11024 《高电压并联电容器耐久性试验》
ZBK4800 《并联电容器电气试验规范》
GB11032-2000 《金属氧化物避雷器》
GB311.1-1997 《高压输变电设备的绝缘配合》
JB3840 《并联电容器单台保护用高压熔断器》
GB11032-89 《电抗器》
其他有关现行标准。
4． 技术要求
4．1一次部分的交接点为本装置的隔离开关的入线端子。其前不属于本装置范围，隔离开关极其以后的部分属本装置范围。
二次部分的交接点为本装置的端子排。其外至继电保护等装置的连线等不属于本装置范围。
4．2 装置技术要求
4．2．1 装置型号：TBB35-3000-BL；TBB35-3000+3000-BL
4．2．2 额定电压：35kV；35kV
4．2．3 额定容量：3000kvar；3000+3000kvar
4．2．4 额定电流：43.4A；86.8A
4．2．5 额定频率：50 Hz
4．2．6 电容允许偏差：0～+10%
4．2．7 三相电容不平衡度：≤2%
4．2．8 电容器组任何两线路端子间，串联段之间的最大与最小电容之比≤1.02
4．2．9 装置接线方式：双星接线，每星臂为1并2串，每台电容器配有外熔断器保护。
4．2．10 配套电抗器电抗率：6%
4．2．11 装置保护方式：电流保护
4．2．12 结构: 整套电容器补偿装置由高压并联电容器、干式空心串联电抗器、放电线圈、高压熔断器、氧化锌避雷器、隔离开关、支柱绝缘子、铝母线、中性点不平衡电流互感器框架及围栏等组成。
4．3 并联电容器技术要求
4．3．1 型号：BFM11.5-250-1W
4．3．2 额定电压：11.5kV
4．3．3 额定容量：250kvar
4．3．4 额定电容：6.02uF
4．3．5 电容值允许偏差：-5～+10%
4．3．6 额定电流：21.7A
4．3．7 绝缘水平：工频耐压42kV，冲击耐压75kV
4．3．8 介质结构：全膜介质结构，二芳基乙烷浸渍
4．3．9 介质损耗角正切值：≤0.02%（20℃时）
4．3．10 极间耐压： 交流电压 2.15倍的额定电压 10s
直流电压 4.30倍的额定电压 10s
4．3．11 电容器的工频稳态过电压和相应的运行时间：
1．10UN 长期
1．15UN 30mim/24h
1．20UN 5min/24h
1．30UN 1mim/24h
4．3．12 稳态过电流：
电容器能在1.3倍的额定电流下持续运行，对于具有最大正偏差的电容器能在1.43倍的额定电流下持续运行。这些过电流因数是考虑到谐波和1.10UN及以下的过电压共同作用的结果。
4．3．13 电容器承受的过渡过电压和相应的持续时间：
3．0UN 0．01秒
2．0UN 0．3秒
1．7UN 1秒
1．3UN 1分
1．15UN 30分
4．3．14 电容器应能承受100倍额定电流的涌流冲击，每年这样的涌流不超过1000次，其中若干次是内部温度低于0℃，但不低于下限温度时发生的。
4．3．15 局部熄灭电压、电气强度、端子机械强度、抗腐蚀能力、耐受短路放电能力、耐久性能等，均符合SD205-87标准要求。单台电容器的局放≤20pc。
4．3．16耐爆能量：≥12kJ
4．3．17芯子最热点温度：＜65℃
4． 4 放电线圈技术要求
4．4．1 型号：FDG11.5-1.7-1W
4．4．2 额定放电容量：1.7Mvar
4．4．3 额定一次电压：11.5kV
4．4．4 额定二次输出及准确级：100VA/1级
4．4．5 结构：干式放电线圈
4．4．6 绝缘水平：工频耐压：42kV，冲击耐压：75kV
4．4．8 放电特性：
当放电线圈所并接的电容器组容量不超过额定放电容量时，能使电容器组 在断电5s内自额定电压峰值降至50V以下。
4．5干式空心串联电抗器技术要求
4．5．1 型号：CKDGKL-60/35-6
4．5．2 额定电抗率：6%
4．5．3 额定频率：50Hz
4．5．4 额定单相容量：60kvar
4．5．5 额定端电压：1.38KV
4．5．6 额定电流：43.5A
4．5．7 额定电抗：31.72Ω
4．5．8 电抗偏差：0～+10%
4．5．9 相间电抗偏差：每相电抗值不超过三相平均值的±2%
4．5．10 绝缘水平：工频耐压42kV，冲击耐压75kV
4．6 隔离带接地开关技术要求
4．6．1 型号：GW4-35DW/630
4．6．2 额定电压：35kV
4．6．3 额定电流：630A
4．6．4 结构：三极带单接地
4．7 氧化锌避雷器技术要求(配在线监测仪)
4．7．1 型号：HY5WR2-51/134
4．7．2 系统额定电压：35kV
4．7．3 避雷器持续运行电压：42kV
4．7．4 额定频率：50Hz
4．7．5 避雷器额定电压：51kV
4．7．6 5kA标称电流下的雷电冲击电流残压：≤134kV
4．7．7 操作冲击电流残压：≤105kV
4．7．8 2ms方波冲击耐受电流：400A
4．7．9 结构：交流无间隙硅橡胶氧化锌避雷器
4．8 熔断器技术要求
4．8．1 型号：BRW-12/36P
4．8．2 额定电压：12kV
4．8．3 最高工作电压：12.5kV
4．8．4 耐爆能力：12kJ
4．8．5 熔丝规格：36A
5 供货范围
5.1高压并联电容器成套装置：TBB35-3000-BL 1套
每套装置所含设备如下：
隔离开关：GW4-35DW/630 1台
干式空心串联电抗器：CKDGKL-60/35-6 1组/3台
高压并联电容器：BFM11.5-250-1W 12台
高压熔断器：BRW-12/36P 12支
干式放电线圈：FDG11.5-1.7-1W 6台
氧化锌避雷器：HY5WR2-51/134(400A) 3只
再线监测仪：JSH-3C 3只
电流互感器：LB-35 1只
铝母线、安装框架（热镀锌）、支柱绝缘子： 1套
电流保护模快 1套
围栏（网门用户自备） 1套
高压并联电容器成套装置：TBB35-3000+3000-BL 1套
每套装置所含设备如下：
隔离开关：GW4-35DW/630 2台
干式空心串联电抗器：CKDGKL-60/35-6 2组/6台
高压并联电容器：BFM11.5-250-1W 24台
高压熔断器：BRW-12/36P 24支
干式放电线圈：FDG11.5-1.7-1W 12台
氧化锌避雷器：HY5WR2-51/134(400A) 6只
再线监测仪：JSH-3C 3只
电流互感器 ：LB-35 2只
铝母线、安装框架（热镀锌）、支柱绝缘子： 1套
电流保护模块 1套
围栏（网门用户自备） 1套

6 服务范围
6.1 设备图纸设计：能满足功能及技术规范要求。
6.2安装与调试：合同设备在安装与调试过程中，我公司派1~2名工程技术人员到安装现场，协助需方指导安装及调试。
6.3保修期内服务：
1保修期：设备发到需方现场验收合格后十五个月内或送电运行一年内。
6.4.在保修期内，我公司对所有缺陷元件免费更换，超过保修期，我公司对设备维修，只收取材料费。
6.5图纸及有关技术资料：我公司随设备提供2套详细的图纸及相关的技术资料给需方。
6.6设备图纸设计：满足功能及技术规范要求。
6.7未尽事宜，双方协商解决。
7 一次原理图
TBB35-3000-BL一次原理图

TBB35-3000+3000-BL一次原理图

报价总计：778000元
