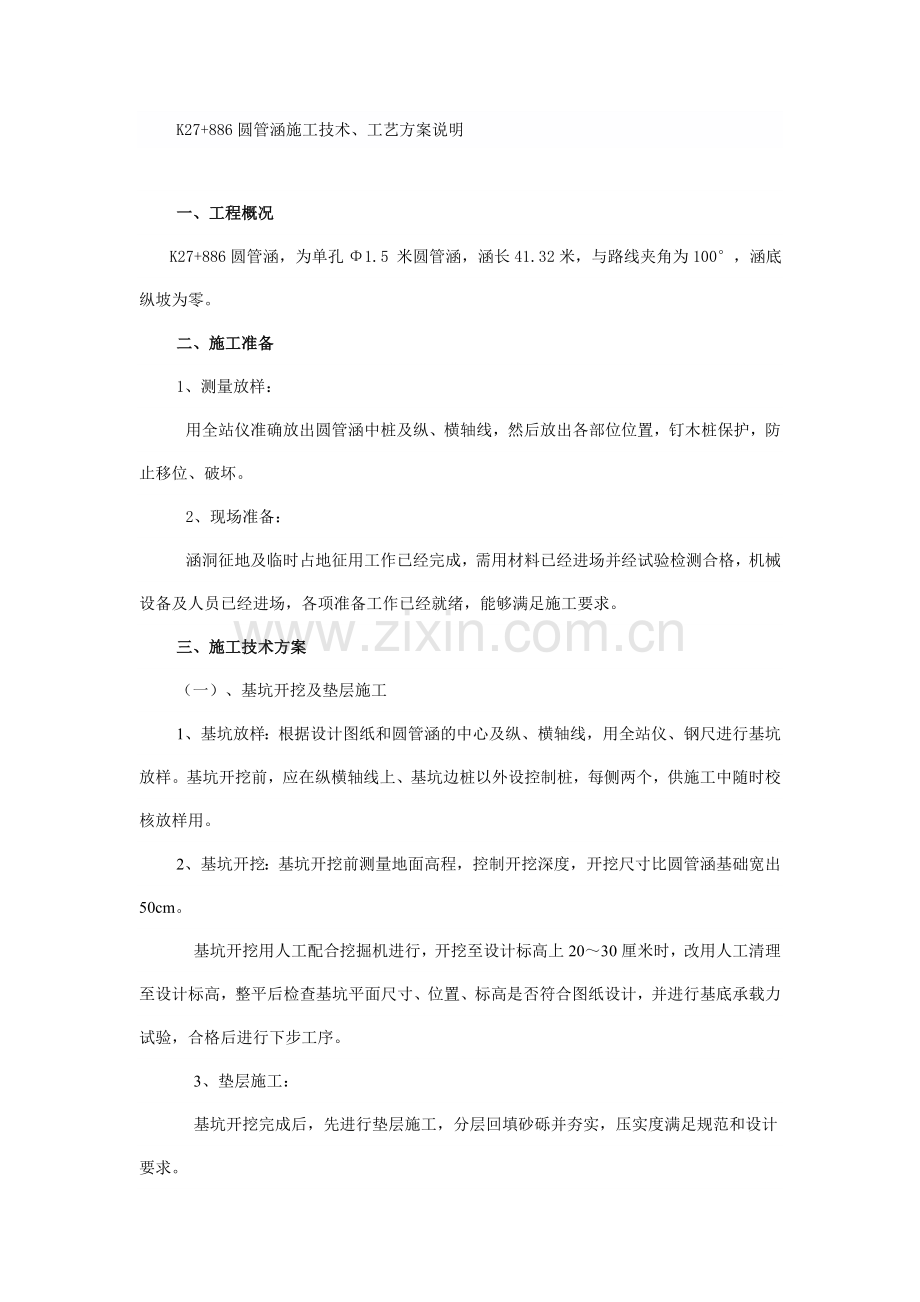

K27+886圆管涵施工技术、工艺方案说明一、工程概况K27+886圆管涵，为单孔1.5 米圆管涵，涵长41.32米，与路线夹角为100，涵底纵坡为零。二、施工准备1、测量放样：用全站仪准确放出圆管涵中桩及纵、横轴线，然后放出各部位位置，钉木桩保护，防止移位、破坏。2、现场准备：涵洞征地及临时占地征用工作已经完成，需用材料已经进场并经试验检测合格，机械设备及人员已经进场，各项准备工作已经就绪，能够满足施工要求。三、施工技术方案（一）、基坑开挖及垫层施工1、基坑放样：根据设计图纸和圆管涵的中心及纵、横轴线，用全站仪、钢尺进行基坑放样。基坑开挖前，应在纵横轴线上、基坑边桩以外设控制桩，每侧两个，供施工中随时校核放样用。2、基坑开挖：基坑开挖前测量地面高程，控制开挖深度，开挖尺寸比圆管涵基础宽出50cm。基坑开挖用人工配合挖掘机进行，开挖至设计标高上2030厘米时，改用人工清理至设计标高，整平后检查基坑平面尺寸、位置、标高是否符合图纸设计，并进行基底承载力试验，合格后进行下步工序。3、垫层施工：基坑开挖完成后，先进行垫层施工，分层回填砂砾并夯实，压实度满足规范和设计要求。砂砾垫层应为压实的连续材料层，不得有离析现象。（二）、基础施工1、基础放样基坑挖好后，应重新放设涵洞的纵、横轴线，同时用经纬仪、钢尺对基础平面尺寸进行准确的细部放样。并用水准仪按涵洞分节抄平，逐节钉设水平桩，控制基底和基顶标高。2、混凝土管座：混凝土由拌和站集中拌和，混凝土所用砂石料、水泥均应符合规范要求，严格按实验室给定的施工配合比拌制砼，拌和均匀。按施工图纸和技术规范的要求浇筑管座基础。管基分两次浇筑，先浇筑底下部分，注意预留管基厚度及安放管节座浆混凝土23cm, 待安放管节后再浇筑管底以上部分。（三）、钢筋混凝土圆管的预制1、管节由监理工程师认可的预制厂制作。管节所用钢筋材质和结构与设计一致并满足规范要求。管节所用混凝土及原材料满足规范与设计要求。2、钢筋混凝土圆管成品应符合下列要求: 管节端面应平整并与其轴线垂直,斜交管涵进出水口管节的外端面应按斜交角进行处理，内外管壁应平直圆滑；如有蜂窝，每处面积不得大于3030mm2，深度不得超过10 mm，总面积不超过全面积的1%并不得露筋，蜂窝处应修补完善后方可使用。（四）、钢筋混凝土圆管的安装及浇筑剩余基础混凝土安装管节采用人工配合吊机安装，安装时从下游开始，使接头面向上游，每节涵管应紧贴于基座上，使管节受力均匀； 所有管节应按正确的轴线和图纸所示坡度敷设。敷设时应保证内壁齐平，管内清洁无赃物，无多余的砂浆及其它杂物。安装管节完成后，浇筑剩余基础混凝土。安装时应注意下列事项：1、应注意按涵顶填土高度取用相应的管节。2、各管节应流水安装平顺，管节必须垫稳坐实，管道内不得遗留泥土等杂物。3、管节沉降缝与基础沉降缝的端面必须严格一致，不得有犬牙交错现象，非沉降缝的管节接缝，应尽量顶紧。4、圆管在运输、装卸过程中应防止碰撞，避免管节损坏或产生裂纹。5、接缝宽度不大于10mm，并用1：3水泥砂浆抹带，形成密封层。（五）、沉降缝施工涵洞洞身、洞身与端墙、翼墙、进出水口、急流槽交接处必须设置沉降缝。具体设置位置视结构物和地基土的情况而定。1、沉降缝设置沉降缝在中央分隔带中心设一道,然后向两侧每隔6米左右设一道。应以设在路基中部和行车道外侧为宜。沉降缝均垂直于洞身轴线,要求洞身、钢筋连同基础一同断开。2、沉降缝的施工方法每道圆管涵设置沉降缝34道，沉降缝必须贯穿整个断面（包括基础）。沉降缝的施工，要求做到使缝两边的构造能自由沉降，又能严密防止水分渗漏。沉降缝具体施工方法如下：a、基础部分基础沉降缝宽3厘米，采用沥青木板预留，沉降缝内用砂子填实,也可将沥青木板留下，作为防水之用。b、涵身部分涵身沉降缝宽11.5厘米，缝外侧以热沥青浸制的麻絮填塞，用直径2厘米麻绳绕沉降缝一周，外包四层沥青浸制麻布，用粗铁丝绑扎结实。 3、沉降缝的施工质量要求沉降缝端面应整齐、方正，基础和涵身上下不得交错，应贯通，嵌塞物紧密填实。（六）涵洞进出水口圆管涵进出水口工程主要是浆砌石块，包括沟底铺砌和其他进出水口处理工程。涵洞出入口的沟床应整理顺直，与上、下排水系统的连接应圆顺、稳固，保证流水顺畅，避免损害路堤。施工中应注意：1、砂浆要严格按配合比拌和，标号不小于设计值，拌和时间不少于2min，拌和均匀。2、砌筑时砌块错缝，坐浆挤缝，嵌紧后砂浆饱满无空洞现象。3、外圈定位和转角处，选择形状方正、较大的片石，并长短相向与里层片石咬接。4、较大的片石用于下层，砌筑时选择形状和尺寸较为合适的片石，敲除尖锐突出部分，不得用高于砂浆砌缝的小石块在下面支垫。5、砌缝不大于2cm，且无干缝、死缝。（七）台背回填及涵洞填土：经检验证实圆管涵安装及接缝符合要求并且其砌体砂浆强度或混凝土强度达到设计强度的75%时，及时进行回填。台背填土按规范施工。台背回填材料采用石灰稳定土，石灰含量为8%，锥坡填土与台背填土同时进行。四、冬季施工措施1、 砂、石料保存：提前采取防雪、防冻措施，表面覆盖保温材料，防雪、防冻，2、 砼的拌合：a、当材料原有温度不满足需要时，首先考虑对拌和用水加热，并对水泥采取保温措施，确保砼出机温度及入模温度。b、 投料时，先投入集料和水，进行搅拌，对骨料进行预热，然后再投入外加剂及水泥。c、在料斗上设有钢筋网，防止集料带有的冰雪及冰结团块进入搅拌机，并对料斗上集结的集料块进行及时清理，搅拌时间较常温延长50%。d、砼拌制时应由专人配制早强剂和防冻剂，严格掌握其掺量。e、 严格控制水灰比。由骨料带入的水分及防冻剂和早强减水剂中的水分应从拌合水中扣除。水灰比不宜大于0.5。3、 砼的运输：a、尽量缩短运距，选择最佳运输路线。b、砼搅拌运输车采取外包保温材料措施，对砼进行保温，并防止保温层受雨雪侵蚀，减少热量散失。4、 砼的灌注：a、 当外界温度达不到要求时，应搭设暖棚，生火升温，暖棚内温度不低于10。拆模后，表面加以覆盖，使其缓慢冷却。b、 注意收听天气预报，避免寒流时灌注砼。c、 合理安排砼灌注时间，尽量安排在一天中气温较高的时间灌注砼，防止砼在初凝前受冻。d、 浇筑砼前如模板内有积雪、冰冻，及时进行清除。e、 缩短砼运输时间，加强前后方联系，确保砼灌注的连续性，加快砼灌注速度，做到随用随放，禁止砼长时间暴露在空气中或运输车辆在现场中等待时间过长。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
