吸污车功能介绍及说明

真空吸污车，特别适宜于下水道污泥抽吸，清捞，装卸，本车以东风系列汽车底盘改装，具有下列优点，下面程力为你详细介绍：
1、有足够的吸污真空度，
2、对真空泵设置二级保护，防止污染浸入泵体，
3、真空泵驱动采用手动操作，离合方便；
4、液压油泵与真空泵同步动作，工作可靠
5、采取油压翻罐和全面卸泥
6、外形美观，操作简便，性能良好
外形美观，操作简便，性能良好
为了尽量充分地满足用户的各种不同使用要求，吸污车的结构在继续地改进和完善，因此有可能出现说明的介绍与实际结构不同情况，请予理解，不另行通知。
一、概述：
该车在高度真空状态下进行吸泥，污水吸入作业，特别要注意其操作。
该车是由汽车底盘，取力器，传动轴，真空吸污泵，压力罐体，液压部分，管网系统，真家压力表，视粪窗，洗手装置等组成，随车配置大功率真空吸污泵和优质液压系统，
罐体封头一次压制成型，罐体可后开，双顶自卸，具有真空度高，吨位大，效优选法高，用途更广泛的特点，可广泛适用于收集城市雨水井，检查井及各种沟渠内的污泥，
污水或石油化工污水池淤积物的抽吸，装运和排卸，罐内污物可通过后盖直接倾倒，应用于大，中，小城镇环卫，市政，农业，化工，厂矿企业，物业小区等部门。

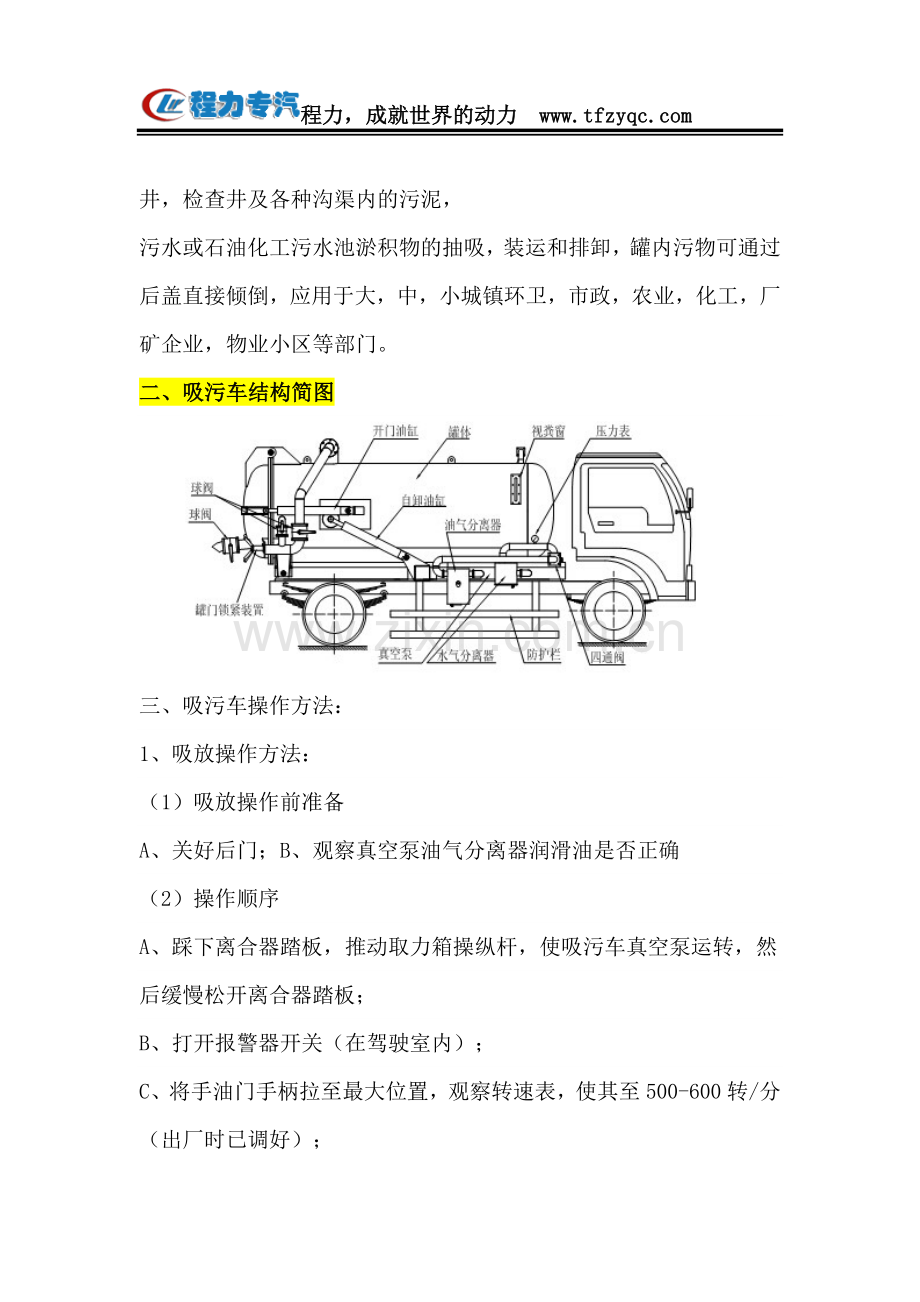

二、吸污车结构简图

三、吸污车操作方法：
1、吸放操作方法：
（1）吸放操作前准备
A、关好后门；B、观察真空泵油气分离器润滑油是否正确
（2）操作顺序
A、踩下离合器踏板，推动取力箱操纵杆，使吸污车真空泵运转，然后缓慢松开离合器踏板；
B、打开报警器开关（在驾驶室内）；
C、将手油门手柄拉至最大位置，观察转速表，使其至500-600转/分（出厂时已调好）；
D、将四通阀转换手柄杆置于吸入位置，并检查气管排出空气是否正确，真空泵运转有无异音，真空表是否正常等；
E、从车上卸下吸污胶管，放入沉泥井，并使吸污胶管成直线或自由弯曲状态，应充分考虑停车位置。
（3）作业注意事项
A、大于50mm的石头，棉纱，树叶等杂质会堵塞吸管，故不要吸入并应经常清除；
B、观察真空表读数至65-80千帕斯卡时，完全扳开吸污球阀，半开状态容易损环阀心
C、吸入污泥进度，应经常移动吸管，当吸入高粘度污泥时，偶尔吸入空气和水，可提高效率。
2、污水排出方法：
泥水分离后，打开排水球阀，将污水排出后重复吸泥，亦可加压快速排水，其操作方法如下：
（1）将四通阀转换杆置于“空档”位置，然后将排水球阀置于“开”位置，则可靠重力排出污水；
（2）将四通阀转换置于排出位置，真空泵继续工作，侧罐内流入压缩空气污水会快速排出；
（3）压力排水时，应先打开排出球阀，才能扳动四通阀置于排出位置，免使罐内压力过高，发生事故及影响罐门密封。
3、污泥排出方法：
（1）踩下离合器，拔动气动换向阀至“开”位置（解放）或推动取力箱操纵杆（东风）使油泵运转。
（2）打开罐门球阀，排出部分污水，并降低罐内压力使之与大气相通；
（3）松开罐门锁紧装置，拧松手把并完全拔掉螺杆；
（4）将手动换向阀的罐门开开闭杆置于“开”开启前应先确认罐内压力等于大气压，若在负压状态下打开罐门，则会损坏罐门密封圈和油缸，
（5）将手动换向阀的翻罐阀杆置于“开启”位置（见操作指示牌）

(6）排出污泥后的复原操作，将后门油罐操作杆置于“锁紧”位置，安全下降后检查下述内容。
A、检查罐门法兰和密封圈是否附有泥土，并用毛刷刷洗干净；
B、将罐门开闭杆置于“闭”，并安全关闭门扇；
C、将夹紧装置螺杆，插入罐侧螺孔内并转动手把，直至后罐门压紧为止。
4、吸污车工作原理图：
A、吸污时，抽真空，形成负压

B、排污时，吸入空气，形成正压

C、待机状态时：

罐体后门开启时如图

罐体自卸时如图
