附表：

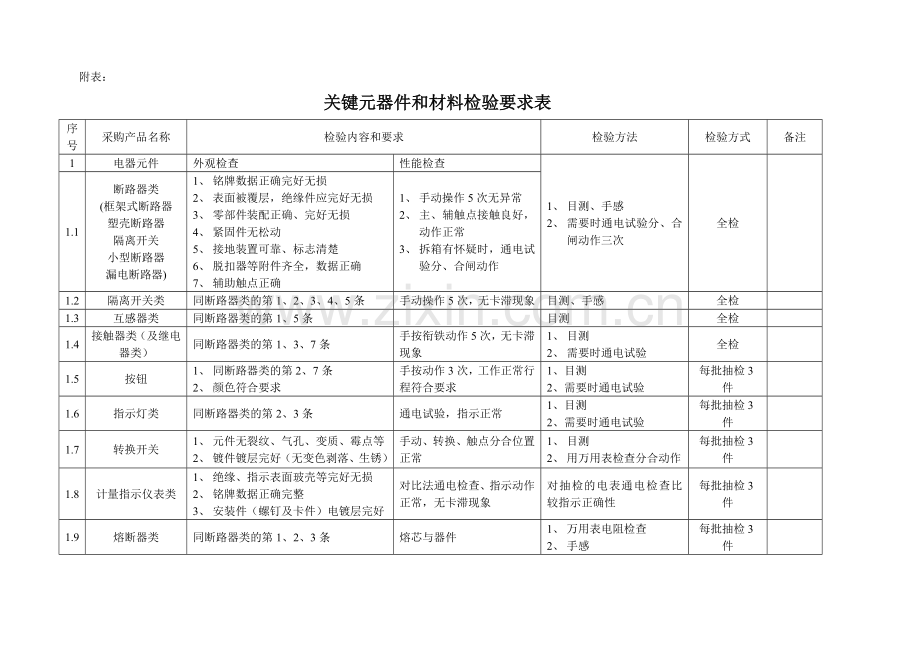

关键元器件和材料检验要求表
序
号
采购产品名称
检验内容和要求
检验方法
检验方式
备注
1
电器元件
外观检查
性能检查
1、 目测、手感
2、 需要时通电试验分、合闸动作三次
全检

1.1
断路器类
(框架式断路器
塑壳断路器
隔离开关
小型断路器
漏电断路器)
1、 铭牌数据正确完好无损
2、 表面被覆层，绝缘件应完好无损
3、 零部件装配正确、完好无损
4、 紧固件无松动
5、 接地装置可靠、标志清楚
6、 脱扣器等附件齐全，数据正确
7、 辅助触点正确
1、 手动操作5次无异常
2、 主、辅触点接触良好，动作正常
3、 拆箱有怀疑时，通电试验分、合闸动作
1.2
隔离开关类
同断路器类的第1、2、3、4、5条
手动操作5次，无卡滞现象
目测、手感
全检

1.3
互感器类
同断路器类的第1、5条

目测
全检

1.4
接触器类（及继电器类）
同断路器类的第1、3、7条
手按衔铁动作5次，无卡滞现象
1、 目测
2、 需要时通电试验
全检

1.5
按钮
1、 同断路器类的第2、7条
2、 颜色符合要求
手按动作3次，工作正常行程符合要求
1、目测
2、需要时通电试验
每批抽检3件

1.6
指示灯类
同断路器类的第2、3条
通电试验，指示正常
1、目测
2、需要时通电试验
每批抽检3件

1.7
转换开关
1、 元件无裂纹、气孔、变质、霉点等
2、 镀件镀层完好（无变色剥落、生锈）
手动、转换、触点分合位置正常
1、 目测
2、 用万用表检查分合动作
每批抽检3件

1.8
计量指示仪表类
1、 绝缘、指示表面玻壳等完好无损
2、 铭牌数据正确完整
3、 安装件（螺钉及卡件）电镀层完好
对比法通电检查、指示动作正常，无卡滞现象
对抽检的电表通电检查比较指示正确性
每批抽检3件

1.9
熔断器类
同断路器类的第1、2、3条
熔芯与器件
1、 万用表电阻检查
2、 手感
每批抽检3件

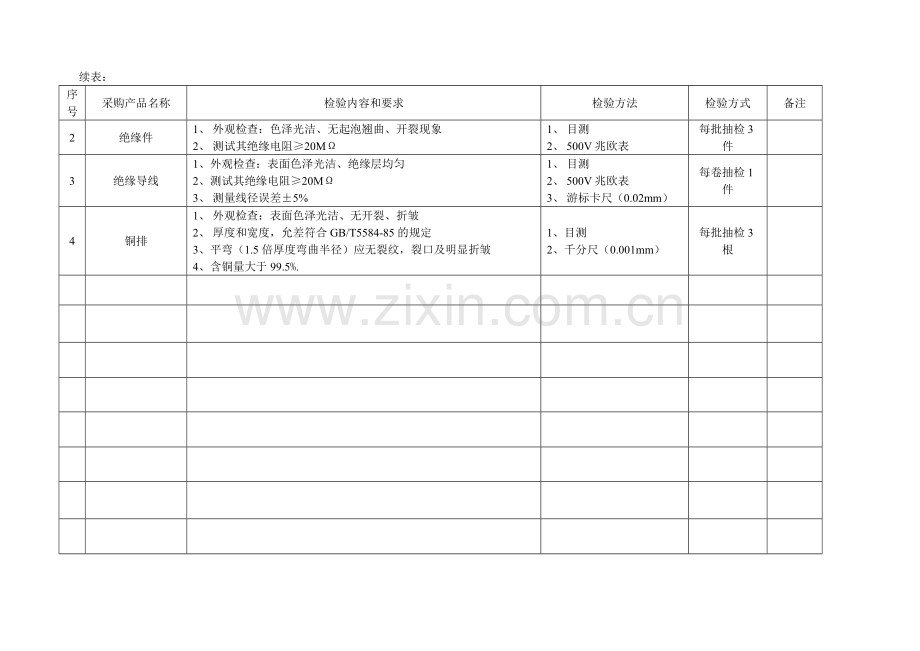

续表：
序
号
采购产品名称
检验内容和要求
检验方法
检验方式
备注
2
绝缘件
1、 外观检查：色泽光洁、无起泡翘曲、开裂现象
2、 测试其绝缘电阻≥20MΩ
1、 目测
2、 500V兆欧表
每批抽检3件

3
绝缘导线
1、外观检查：表面色泽光洁、绝缘层均匀
2、测试其绝缘电阻≥20MΩ
3、 测量线径误差±5%
1、 目测
2、 500V兆欧表
3、 游标卡尺（0.02mm）
每卷抽检1件

4
铜排
1、 外观检查：表面色泽光洁、无开裂、折皱
2、 厚度和宽度，允差符合GB/T5584-85的规定
3、平弯（1.5倍厚度弯曲半径）应无裂纹，裂口及明显折皱
4、含铜量大于99.5%.
1、目测
2、千分尺（0.001mm）
每批抽检3根
