陕西延长石油（集团）有限责任公司
延气2井及延128井区110kV变电站
110kV SF6气体绝缘电流互感器

技

术

协

议

用 户：陕西延长石油（集团）有限责任公司油气勘探公司
卖 方：西安宏泰互感器制造有限公司
设计方：陕西省电力设计院
时 间：二零一一年四月

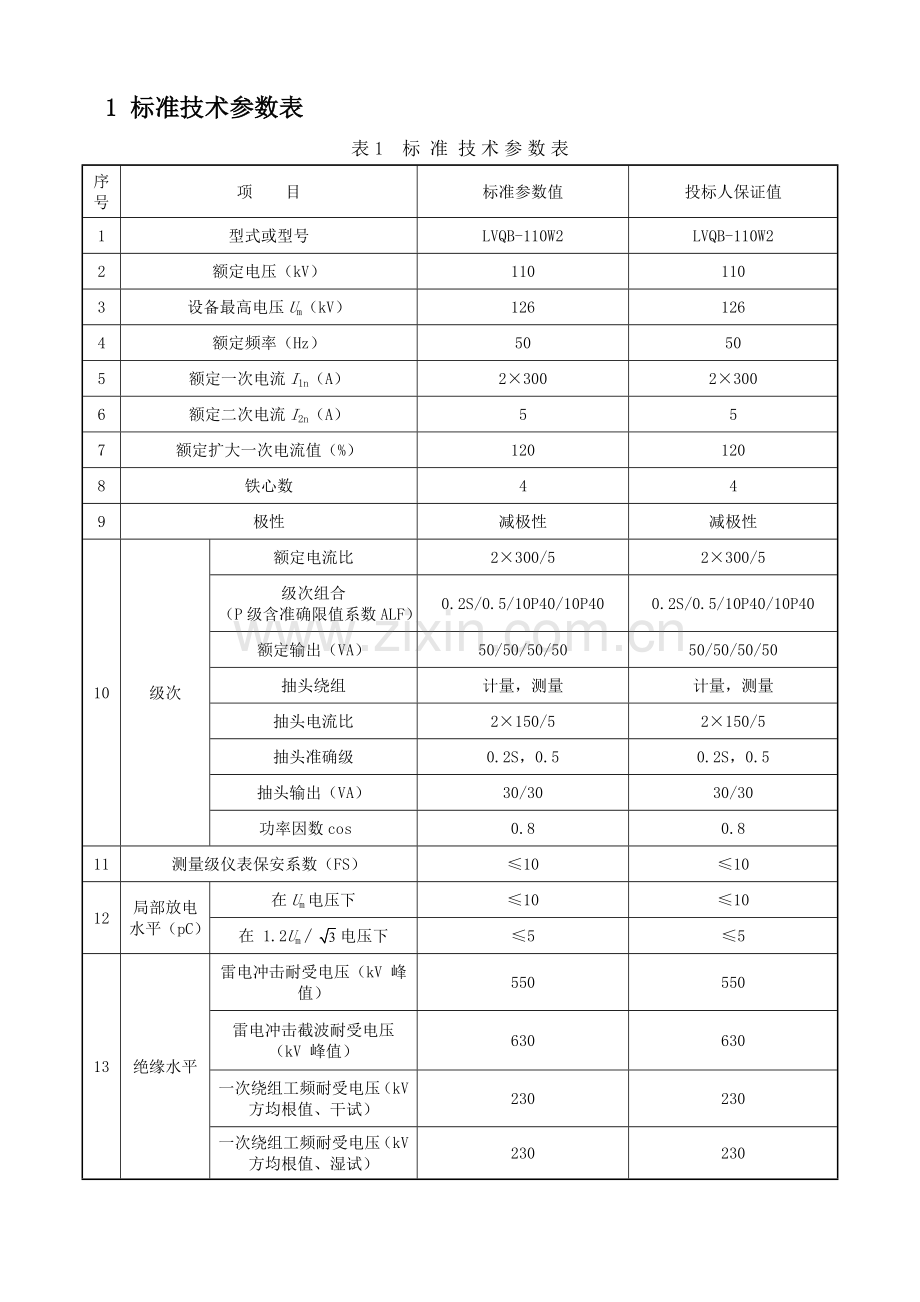

1 标准技术参数表
表1　标 准 技术参数表
序号
项 目
标准参数值
投标人保证值
1
型式或型号
LVQB-110W2
LVQB-110W2
2
额定电压（kV）
110
110
3
设备最高电压Um（kV）
126
126
4
额定频率（Hz）
50
50
5
额定一次电流I1n（A）
2×300
2×300
6
额定二次电流I2n（A）
5
5
7
额定扩大一次电流值（%）
120
120
8
铁心数
4
4
9
极性
减极性
减极性
10
级次
额定电流比
2×300/5
2×300/5
级次组合
（P级含准确限值系数ALF）
0.2S/0.5/10P40/10P40
0.2S/0.5/10P40/10P40
额定输出（VA）
50/50/50/50
50/50/50/50
抽头绕组
计量，测量
计量，测量
抽头电流比
2×150/5
2×150/5
抽头准确级
0.2S，0.5
0.2S，0.5
抽头输出（VA）
30/30
30/30
功率因数cosj
0.8
0.8
11
测量级仪表保安系数（FS）
≤10
≤10
12
局部放电水平（pC）
在Um电压下
≤10
≤10
在 1.2Um∕电压下
≤5
≤5
13
绝缘水平
雷电冲击耐受电压（kV 峰值）
550
550
雷电冲击截波耐受电压
（kV 峰值）
630
630
一次绕组工频耐受电压（kV方均根值、干试）
230
230
一次绕组工频耐受电压（kV方均根值、湿试）
230
230
SF6气体绝缘互感器零表压下工频耐压（方均根值）及时间 （kV/min）
（投标人提供）
126/5
一次绕组段间工频耐受电压（kV 方均根值）
3
3
二次绕组对地工频耐受电压（kV 方均根值）
3
3
二次绕组之间工频耐受电压（kV 方均根值）
3
3
二次绕组匝间过电压（kV 峰值）
4.5
4.5
14
主绝缘介质损耗因数（tand）
在10kV下
（投标人提供）
SF6产品无介质损耗问题
在Um/电压下
（投标人提供）
15
短时热稳定电流及持续时间
一次绕组并联时（kA 方均根值）
40
40
一次绕组串联时（kA 方均根值）
40
40
热稳定电流持续时间（s）
3
3
16
额定动稳定电流
一次绕组并联时（kA峰值）
100
100
一次绕组串联时（kA峰值）
100
100
17
在1.1Um/电压下无线电干扰电压（V）
≤500
≤500
在1.1Um/电压下，户外晴天夜晚无可见电晕
无可见电晕
无可见电晕
18
传递过电压峰值限值（kV）
≤1.6
≤1.6
19
温升限值
绕组（K）
75
75
一次绕组出头及连接处（K）
50
50
铁心及其他金属件表面（K）
不超过所靠近的材料限值
不超过所靠近的材料限值
20
套管材质
瓷
瓷
伞裙结构
大小伞
大小伞
套管平均直径（mm）
（投标人提供）
290
外绝缘爬电距离（mm）
Ⅲ级污秽：≥3150×Kd
（Kd为直径系数，平均直径≥300，Kd=1.1，平均直径＞500，Kd=1.2）
3150
套管干弧距离（mm）
（投标人提供）
1000
爬电距离/干弧距离
≤4.0
3.15
21
一次接线端子机械强度（N）
任意方向静态承受试验载荷（典型方向为水平纵向、水平横向、垂直方向分别施加，1min）
3000
3000
实际运行总载荷
不超过静态试验载荷的50%
3000
极端动力载荷
静态试验载荷的1.4倍
3000
22
SF6气体的要求
气体年泄漏率（%/年）
≤0.5
≤0.5
气体含水量（mL/L）
≤150
≤150
23
SF6额定压力（MPa）
运行压力
（投标人提供）
0.4
报警压力
（投标人提供）
0.35
24
质量（kg）
每台电流互感器总质量（包括附件）
（投标人提供）
500
不包括附件的每台电流互感器质量
（投标人提供）
500
运输质量
（投标人提供）
600
25
运输允许倾斜角度（º）
正立或卧倒运输
正立
运输压力（SF6气体型）（MPa）
（投标人提供）
0.05
26
外形尺寸（mm）
电流互感器高度
（投标人提供）
2050
电流互感器宽度
（投标人提供）
738
运输尺寸（长×宽×高）
（投标人提供）
2300×850×760
27
预期寿命（年）
30
30
2　项目单位需求部分
2.1　货物需求及供货范围一览表
表2　货物需求及供货范围一览表
序号
设备名称
单位
项目单位要求
投标人响应
型式、规格
数量
型式、规格
数量
1
110kV SF6电流互感器
台
LVQB-110W2 2×300/5
0.2S/0.5/10P40/10P40
型式：户外、单相、SF6倒立式
12
LVQB-110W2 2×300/5
0.2S/0.5/10P40/10P40
型式：户外、单相、SF6倒立式
12

2.2　必备的备品备件、专用工具和仪器仪表供货表
表3　必备的备品备件、专用工具和仪器仪表供货表
序号
设 备 名 称
单 位
项目单位要求
投标人响应
型号和规格
数量
型号和规格
数量
1
充气连管及接头
套

2

2
2
密度继电器
只

2

2
3
专用三通
套

2

2
4
微水检测阀
套

1

1
注：按以上要求每站免费提供一套

2.3　图纸资料提交
经确认的图纸资料应由卖方提交表4所列单位。卖方向买方最终提供的资料、图纸及试验报告接收单位见表5。
表4　卖方提交的须经确认的图纸资料及其接收单位
提交图纸资料名称
接收图纸单位名称、地址、
邮编、电话
提交份数
提交时间
认可图
最终图
（附电子文档）
陕西省电力设计院
西安市雁祥路99号 029-81008338
2
1）技术协议签订后1周内，供货商应提供认可图纸
2）工程师在收到认可图纸后2周内，应将经确认的1份图纸寄送给供货商
3）供货商收到经确认的图纸2周内提出最终图
认可图
最终图
（附电子文档）
陕西延长石油（集团）有限责任公司油气勘探公司
4
表5　卖方向买方最终提供的资料、图纸及试验报告接收单位
提交图纸资料名称
接收图纸单位名称、地址、
邮编、电话
提交份数
提交时间
技术规范通用部分表1、表2规定的内容
陕西延长石油（集团）有限责任公司油气勘探公司
3
产品交货后1周内
技术规范通用部分表1、表2规定的内容
陕西延长石油（集团）有限责任公司油气勘探公司
3

2.4　工程概况
1） 工程项目名称：延气#2井及延128井区110kV变电站
2） 项目单位名称：陕西延长石油（集团）有限责任公司
3） 工程规模：延气2井主变压器本期、远期均装设2×31.5MVA三相三绕组有载调压变压器；110kV本期、远期出线2回分别至赵刘、甘谷驿；35kV本期不出线；10kV本期出线27回，远期出线31回；无功补偿采用框架式电容器组，本期、远期容量为2×1×3000kvar，分别接在两段10kV母线上。延128井区主变压器本期、远期均装设2×31.5MVA三相三绕组有载调压变压器；110kV本期、远期出线2回分别至麻洞川、延长；35kV本期不出线；10kV本期出线20回，远期出线24回；无功补偿采用框架式电容器组，本期、远期容量为2×1×3000kvar，分别接在两段10kV母线上。
4） 工程地址：延气#2井及延128井区内
5） 交通、运输：铁路、公路

2.5　使用条件
表6　使用条件参数表
序号
名 称
单位
招标人要求值
投标人响应值
1
标称电压
kV
110
110
2
最高运行电压
kV
126
126
3
系统中性点接地方式

直接接地
直接接地
4
安装场所

户外
户外
5
系统短路电流
kA
40
40
6
额定频率
Hz
50
50
7
环境温度
最高气温
℃
40
40
最低气温
－25
－25
最高日平均气温
35
35
8
海拔高度
m
≤1000
≤1000
9
太阳辐射强度
W∕cm2
0.11
0.11
10
最大覆冰厚度
mm
10
10
11
离地面高10m处，维持10min的平均最大风速（m/s）
m/s
35
35
12
耐地震能力
地面水平加速度（m/s2）
m/s2
2
2
对应水平加速度，安全系数

≥1.67
≥1.67
13
污秽等级

Ⅲ
Ⅲ

2.6　项目单位可选技术参数表
表7　项目单位可选技术参数表
序号
名 称
项目单位要求值
投标人响应值
1
额定一次电流
2×300
2×300
2
额定二次电流
5A
5A
3
级次组合（P级含准确限值系数ALF）：
0.2S/0.5/10P40/10P40
0.2S/0.5/10P40/10P40
4
铁心数
4
4
5
额定输出（VA）
50/50/50/50
50/50/50/50
6
抽头绕组
计量、测量
计量、测量
7
抽头变比
2×150／5
2×150／5
8
抽头准确级
0.2S，0.5
0.2S，0.5
9
抽头输出（VA）
30 /30
30 /30
10
短时热稳定电流
40kA
40kA
11
短时动稳定电流
100kA
100kA
12
套管材质
瓷或硅橡胶
瓷

2.7　项目单位技术参数差异表
表8　项目单位技术参数差异表（项目单位填写）
（本表是项目单位对技术规范的补充和修改，如有冲突，应以本表为准）
序号
项 目
标准参数值
项目单位要求值
投标人保证值
1

……

序号
项 目
变更条款页码、款号
原表达
变更后表达
1

……

3　投标人响应部分
3.1　投标人技术响应及技术偏差表
表9　投标人技术参数差异表
序号
项 目
对应条款编号
技术招标文件要求
差 异
备 注
1

无差异

3.2　主要部件材料表
表10　主要部件材料表
序号
名 称
生产厂家及型号
备 注
招标人要求
投标人响应
1
套管厂家及规格

南通神马橡胶制品有限公司

2
铁心厂家及规格

北京冶科电子器材有限公司

3
一次导电杆材质及规格

铝管
扬州鑫宝电气厂

4
壳体材料及规格

南通三爱金属制品厂

5
盆式绝缘子或支撑杆厂家及规格

西安宏泰互感器制造有限公司

6
屏蔽桶材质及规格

扬州鑫宝电气厂

7
密封圈厂家及规格

南通神马橡胶制品有限公司

8
SF6气体供应商

四川红华实业有限公司

9
压力表及密度继电器厂家及规格

秦川机床集团宝鸡仪表有限公司

3.3 基础安装图(见附页)：
3.4　推荐的备品备件、专用工具和仪器仪表供货表
表11　推荐的备品备件、专用工具和仪器仪表供货表

序号
设 备 名 称
型号和规格
单位
数量
1
无

签 字页
用 户：陕西延长石油（集团）有限责任公司油气勘探公司
代 表：
电 话：09112216177
E-MAIL：
传 真：09112216177

供 方：西安宏泰互感器制造有限公司
代 表：
电 话：
E-MAIL：
传 真：029-86267143

设计方：陕西省电力设计院
代 表：
电 话：
E-MAIL：
传 真：
