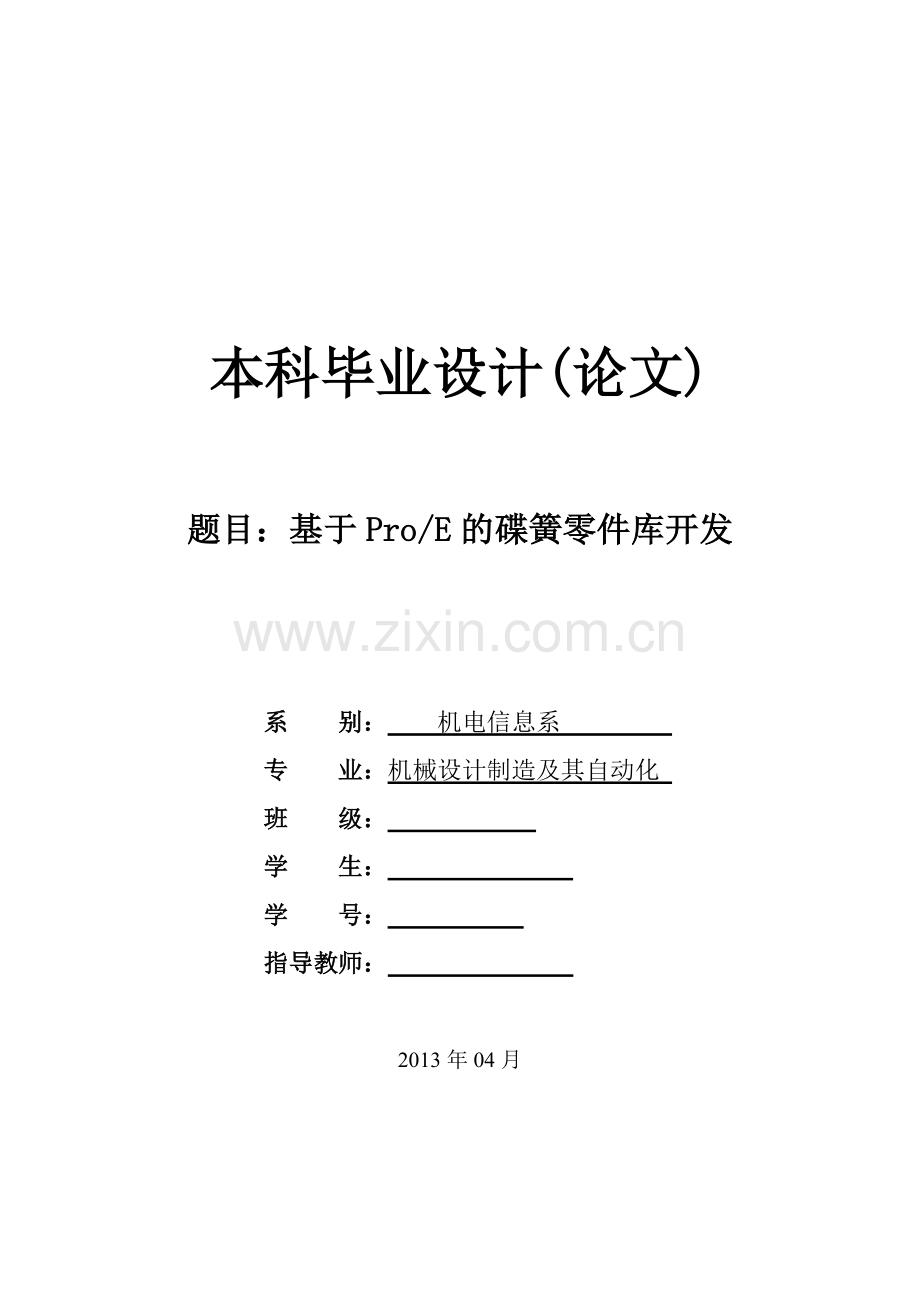

本科毕业设计(论文)

题目：基于Pro/E的碟簧零件库开发

系 别： 机电信息系
专 业：机械设计制造及其自动化
班 级：
学 生：
学 号：
指导教师：

2013年04月

基于Pro/E的碟簧零件库开发

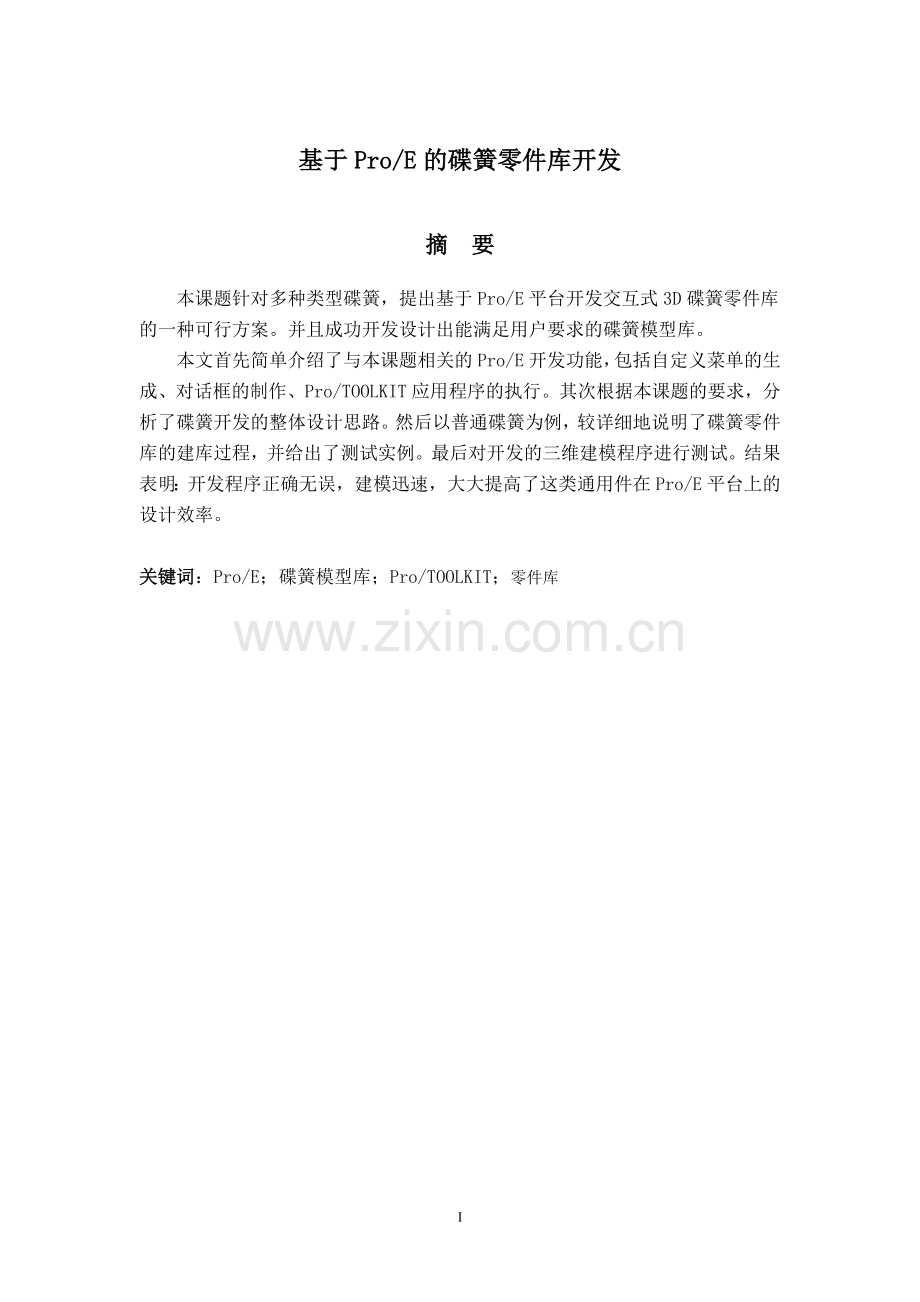

摘 要
本课题针对多种类型碟簧，提出基于Pro/E平台开发交互式3D碟簧零件库的一种可行方案。并且成功开发设计出能满足用户要求的碟簧模型库。
本文首先简单介绍了与本课题相关的Pro/E开发功能，包括自定义菜单的生成、对话框的制作、Pro/TOOLKIT应用程序的执行。其次根据本课题的要求，分析了碟簧开发的整体设计思路。然后以普通碟簧为例，较详细地说明了碟簧零件库的建库过程，并给出了测试实例。最后对开发的三维建模程序进行测试。结果表明：开发程序正确无误，建模迅速，大大提高了这类通用件在Pro/E平台上的设计效率。

关键词：Pro/E；碟簧模型库；Pro/TOOLKIT；零件库
Development of Disc Spring Parts Library Based on Pro/E
Abstract
This article introduces a feasible method of development of the disc springs 3D part library based on Pro/E. And the disc spring parts library is successfully designed meet to the user requirements.
Firstly, this article simply introduces the development functions of Pro/E referring to this task which includes the creation of menu, the creation of the dialogue, the Pro/TOOLKIT procedure execution. Then the precept to the overall design way of disc spring library is analyzed. With an example of disc spring in detail, the development method of the disc springs part library is discussed. At last, the test of all process of three-dimension-part-model driven by database is performed indicates that the program is right, and the model can be set up quickly. The efficiency for the design of interchangeable part based on Pro/E can be increased.

Keywords: Pro/E; Disc spring parts library; Pro/TOOLKIT; Part Library
目 录
1绪论 1
1.1 CAD/CAM的发展现状 1
1.2碟形弹簧简介 2
1.3 课题的提出及意义 3
1.4 预期功能 3
1.5本论文内容 4
2 碟形弹簧零件库总体设计方案 5
2.1 碟形弹簧分类和相关国家标准 5
2.2碟簧零件库的总体结构和建库步骤 6
2.3碟簧零件库的关键技术 6
2.3.1碟形弹簧的Pro/E参数化建模 6
2.3.2碟簧尺寸数据库 7
2.3.3运用Pro/E族表功能建立碟形弹簧3维模型库 7
2.3.4碟簧零件库数据的一致描述 8
2.4开发工具的确定 9
2.5开发环境 11
2.5.1硬件开发环境 11
2.5.2 软件开发环境 12
3 碟形弹簧的结构尺寸数据库的建立 13
3.1结构尺寸数据库的内容 13
3.2碟形弹簧结构尺寸数据的录入 13
3.3建库结果 17
4 碟形弹簧2D结构图的制作 18
4.1 AutoCAD绘图环境设置 18
4.2碟形弹簧二维图绘制的内容和方法 18
4.2.1小图绘制的要求 18
4.2.2大图绘制的要求 18
4.3基于photoshop的碟形弹簧2D结构图制作 19
4.3.1小图具体打印的设置 19
4.3.2大图具体打印的设置 20
4.3.3小图片的photoshop处理 20
4.3.4大图的photoshop处理 23
5 碟形弹簧3D模型库的建立 26
5.1碟形弹簧的参数化建模 26
5.2模型库的建立 28
6 标准件库检索程序的开发和运行 32
6.1发工具简介 32
6.2 Visual C++的ProE二次开发环境配置 33
6.3程序的挂接运行和验证 36
7装配图说明 39
7.1离合器工作原理 39
8结 论 40
参考文献 41
致 谢 42
毕业设计（论文）知识产权声明 43
毕业设计（论文）独创性声明 44
附 录 45

11

3碟形弹簧的结构尺寸数据库的建立

设计图纸和说明书联系QQ2576636538
3 碟形弹簧的结构尺寸数据库的建立
3.1结构尺寸数据库的内容
结构尺寸数据库的内容主要是针对不同类型的碟簧，建立与之相对应的结构尺寸数据表。
依据本次课题碟簧的分类，数据库包含14张数据表，分别是无支承面碟簧系列A(series a)、无支承面碟簧系列B(series b)、无支承面碟簧系列C(series c)、有支承面碟簧系列A(series bz)、有支承面碟簧系列B(series bz)、有支承面碟簧系列c(series cz)、非常用碟簧（series f）、无支承面开槽形碟簧系列A(series ak)、无支承面开槽形碟簧系列B(series bk)、无支承面开槽形碟簧系列C(series ck)、有支承面开槽形碟簧系列A(series azk)、有支承面开槽形碟簧系列B(series bzk)、有支承面开槽形碟簧系列C(series czk)和非常用开槽形碟簧（series fk）.总共有14张数据表。
3.2碟形弹簧结构尺寸数据的录入
①打开Access软件，点击菜单栏的【文件】→【新建】，选择【空数据库】，出现如下图所示的界面，选择要创建的位置，文件名命名为“diehuang”点击【创建】,如图3.1所示。

图3.1 创建空数据库

②出现图所示的界面双击打开图中的‘使用设计器创建表’，打开后如图3.2所示。

图3.2（a） 使用设计器创建表

图3.2(b) 表的创建

③在表中创建的标准件数据表的基本结构形式如图3.3所示，表中所定义的各个字段的名称是依据国标所规定的碟簧结构参数加以建立的。

图3.3 标准件数据表的基本结构
④选中表中的ID行，点击工具菜单栏中的‘主键’按钮，设置ID行为该标的主键，如图3.4所示。

图3.4 设置主键
注意，无支承面碟簧数据表的字段名称有8项内容：ID、标准件编号、标准件模板、DD、d 、t、ho、H0。有支撑面碟簧数据表的字段名称有9项内容：ID、标准件编号、标准件模板、DD、d 、t、t’、ho、H0。其中，ID的数据类型为自动编号，其余的数据类型为文本，DD代表的是碟簧外径、d代表的是碟簧内径 、t代表的是碟簧厚度、t’代表的是有支承碟簧的减薄厚度、ho代表的是无支承面碟簧压平时变形量的计算值、H0代表的是单片碟簧的自由高度。
⑤点击对该表的保存。在出现的‘另存为’对话框中输入所设计的名称，确定，将该表保存为“seriesa.mdb”，此处的命名是根据前面所提出的XML文件中该型碟簧的data属性的取值进行其数据表的命名，如图3.5所示。

图3.5 保存
⑥关闭上图中的设计视图，得到如下表“seriesa.mdb”，如图3.6所示。

图3.6 数据库

⑦打开表“seriesa.mdb”,按照GB/T1972-2005结构尺寸一一输入到该表中，具体形式如图3.7所示。在数据表中标准件编号要与用proe建模时族表的实例名一致；数据表中标准件模板的名称要与对应的零件库名称一致。

图3.7 seriesa结构尺寸表
3.3建库结果
依据国标把各类碟簧的结构尺寸输入到该数据库中，如图3.8所示。

图3.8 碟簧数据库
