《旗帜》中文使用手册.doc

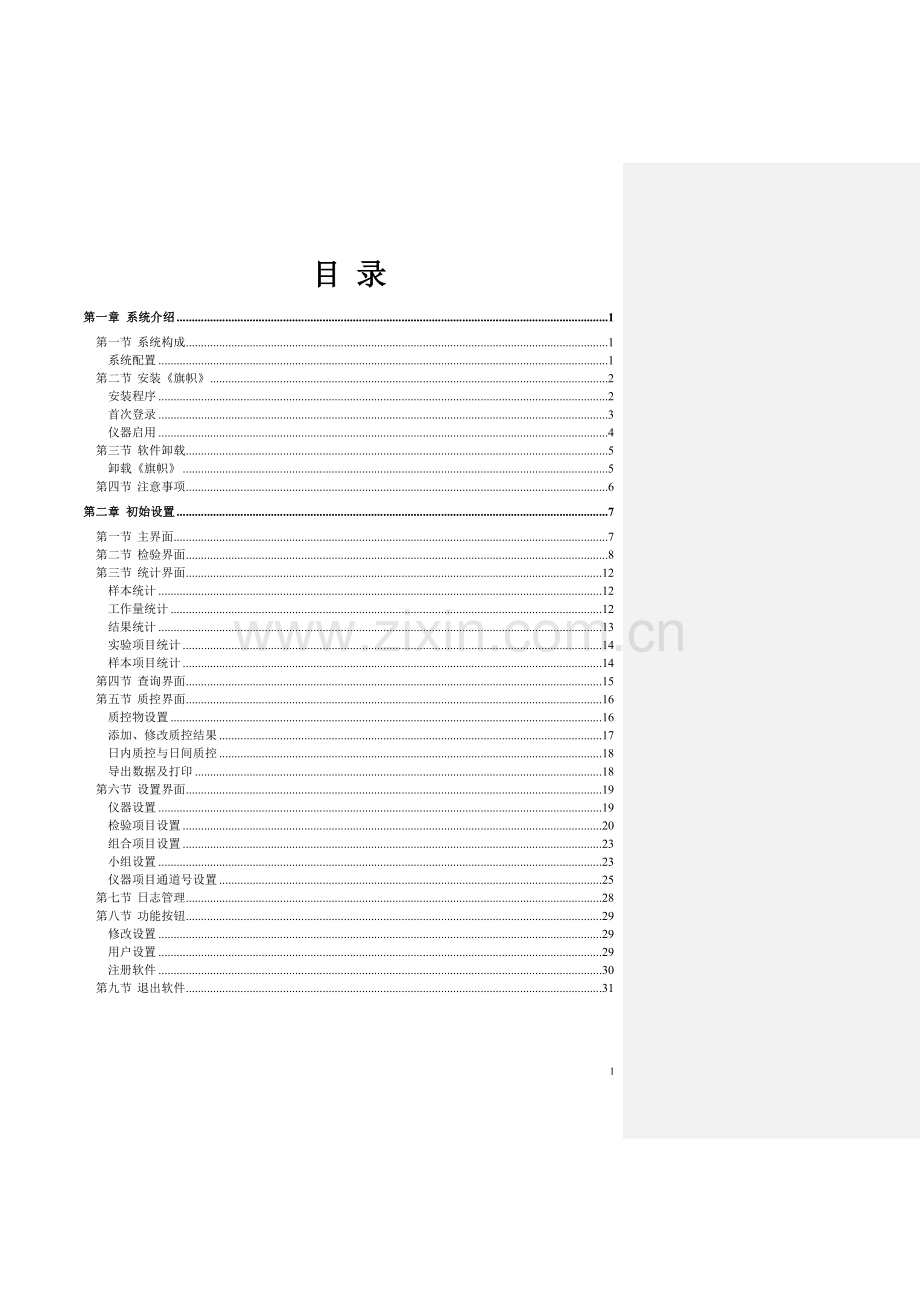

目 录
第一章 系统介绍 1
第一节 系统构成 1
系统配置 1
第二节 安装《旗帜》 2
安装程序 2
首次登录 3
仪器启用 4
第三节 软件卸载 5
卸载《旗帜》 5
第四节 注意事项 6
第二章 初始设置 7
第一节 主界面 7
第二节 检验界面 8
第三节 统计界面 12
样本统计 12
工作量统计 12
结果统计 13
实验项目统计 14
样本项目统计 14
第四节 查询界面 15
第五节 质控界面 16
质控物设置 16
添加、修改质控结果 17
日内质控与日间质控 18
导出数据及打印 18
第六节 设置界面 19
仪器设置 19
检验项目设置 20
组合项目设置 23
小组设置 23
仪器项目通道号设置 25
第七节 日志管理 28
第八节 功能按钮 29
修改设置 29
用户设置 29
注册软件 30
第九节 退出软件 31

31

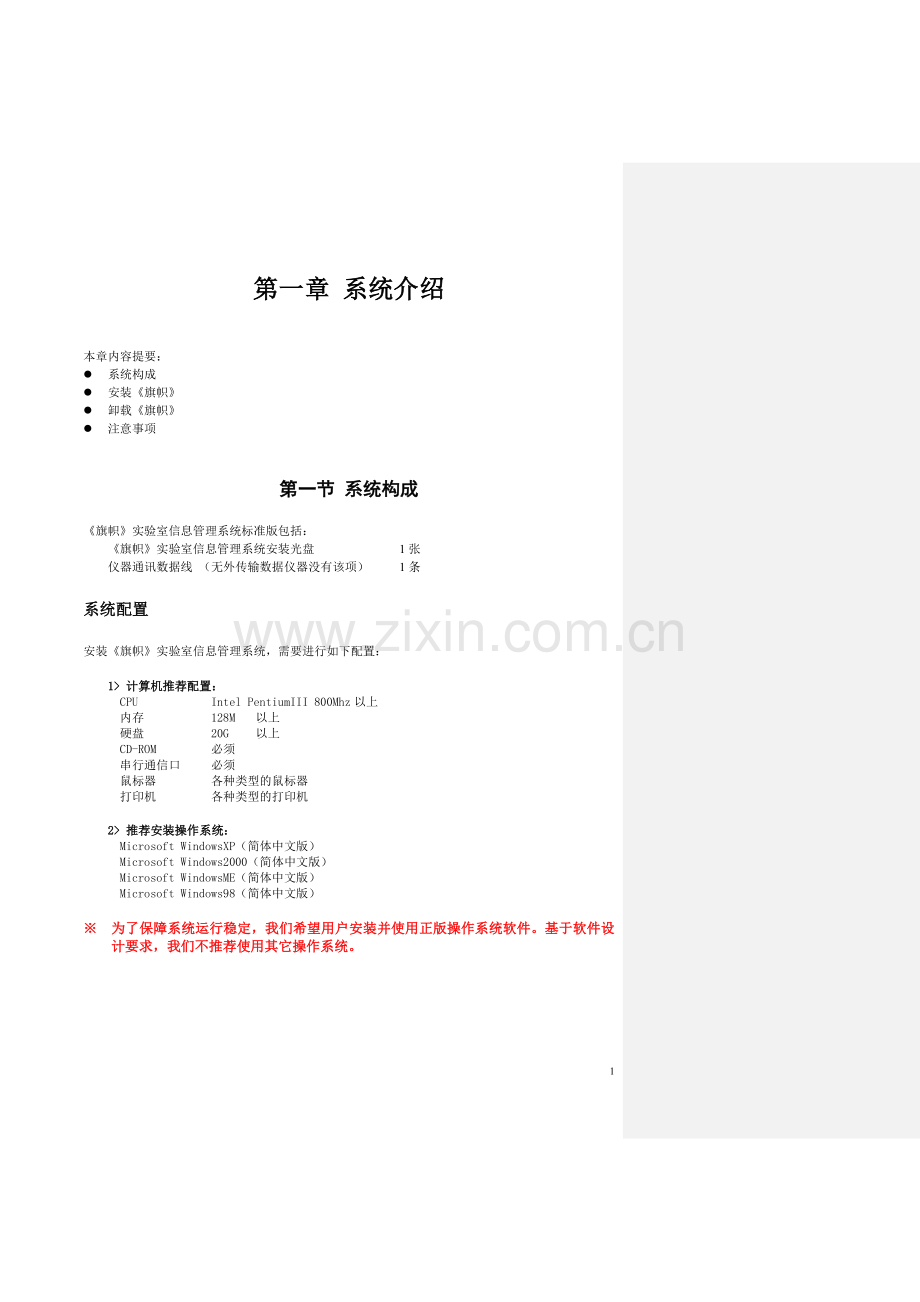

第一章 系统介绍

本章内容提要：
l 系统构成
l 安装《旗帜》
l 卸载《旗帜》
l 注意事项

第一节 系统构成
《旗帜》实验室信息管理系统标准版包括：
《旗帜》实验室信息管理系统安装光盘 1张
仪器通讯数据线 （无外传输数据仪器没有该项） 1条
系统配置
安装《旗帜》实验室信息管理系统，需要进行如下配置：

1> 计算机推荐配置：
CPU Intel PentiumIII 800Mhz 以上
内存 128M 以上
硬盘 20G 以上
CD-ROM 必须
串行通信口 必须
鼠标器 各种类型的鼠标器
打印机 各种类型的打印机

2> 推荐安装操作系统：
Microsoft WindowsXP（简体中文版）
Microsoft Windows2000（简体中文版）
Microsoft WindowsME（简体中文版）
Microsoft Windows98（简体中文版）

※ 为了保障系统运行稳定，我们希望用户安装并使用正版操作系统软件。基于软件设计要求，我们不推荐使用其它操作系统。

第二节 安装《旗帜》
安装程序
从CD-ROM启动安装程序
将《旗帜》安装光盘放入计算机的光盘驱动器，安装程序将会自动运行。用户也可用Windows资源管理器找出光盘驱动器，运行如图所示中的setup.exe。

安装程序启动后显示如图1.2-1所示的安装界面，点击[下一步]则继续下一步安装(推荐用户使用)，[取消]则退出安装。

图1.2-1 安装界面

安装开始后，会显示安装进度画面。根据计算机性能差异，整个安装大约花费3到5分钟，谨请稍侯。安装完成显示如图1.2-2。

图1.2-2 完成安装

点击“完成”后，若提示需重新启动计算机，请选择“是”重新启动。
首次登录
双击桌面的旗帜软件图标，出现如图1.2-3登录界面。
首次登录工号默认为：100 密码为（空）。

图1.2-3 登录界面

“100”是系统内置的一个管理员用户，拥有所有权限，进入系统中可以修改这个用户。直接点击“确定”按钮即可进入系统。
仪器启用
首次进入主程序系统会提示您启用您所用的仪器，如图1.2-4所示。
启用后您就可以准确捕获仪器传出的检验数据，从启用日起开始您有3天的试用期，提示信息如图1.2-5。请您尽快申请永久的授权。

图1.2-4 注册界面

图1.2-5 提示信息

首先, 把“本地信息号码”、“要注册的仪器编号”记录下来并反馈软件提供商或直接致电本公司，以便获得正式授权，享受专业服务。
例如图1.2-4中所要提供给本公司的本地信息号为“00E04C5A”，仪器编号为“1005”。

※ 试用版用户请与软件提供商联系，本公司将尽快为您提供软件正式注册码。
第三节 软件卸载
卸载《旗帜》
如需从当前使用的计算机中卸载《旗帜》，与“安装”操作相同，启动安装光盘上的setup.exe按[下一步]继续，如图1.3-1所示。

图1.3-1 卸载《旗帜》

选择“除去”选项，按[下一步]开始卸载，卸载完毕如图1.3-2。点击[完成]按钮，即删除完毕。

图1.3-2 完成删除

第四节 注意事项

《旗帜》软件是与检验仪器相配套的中文处理系统，为了更好的开展您的工作，请您先阅读以下内容：

开机之前需要做以下检查：

l 检查电脑和仪器的相连的通讯线是否正常，电脑、打印机、仪器的电源（UPS）是否正常；

l 开机、关机顺序：先开中文电脑，后开仪器；关机时顺序与之相反；

l 中文处理系统应该专机专用，不要安装任何其他应用软件、游戏软件，不能修改任何电脑注册表信息；

l 只允许专人（通常是系统管理员）负系统件维护；

l 保证中文电脑电源不间断，关闭电脑时，必须按照严格的关机程序执行，不得非法关机或直接断电；

l 开机状态，切记不要插拔任何连接线或电源线；

l 仪器向电脑传输数据过程中，不能退出中文处理系统。

第二章 初始设置
本章内容提要：
l 界面说明
l 打印设置
l 项目设置
l 通讯设置
l 仪器注册
第一节 主界面
利用个人工号登录进入主界面，如图2.1所示。该界面主要显示了具体功能菜单、功能按钮、系统时间、用户名称、计算机名及小组名称。
功能按钮
功能菜单

小组名称
计算机名
用户名称
系统时间

图2.1 主界面
快捷键如下：
【F2】:检验 【F3】:统计 【F4】:查询 【F5】:质控 【F6】:设置
【F7】:日志 【F10】:退出
第二节 检验界面
点击按钮便可进入检验界面，如图2.2-1所示。本界面显示了从仪器传输过来的样本信息。利用此界面功能，可对病人标本信息进行增加、更改和删除，对报告单进行审核及打印。
检验结果
病人信息
样本列表

备注信息
功能菜单

图2.2-1 检验界面

【检验界面】 快捷键【F2】

1> 样本列表 可在样本列表中快速的浏览样本的简单信息，如送检日期、标本号、类型、姓名。

2> 病人信息 在“样本列表”选中具体的病人样本，可查看该病人的具体信息，如收样时间、样本类型、样本号、病历号、姓名、性别、年龄、民族、科室、病区、病房、病床、医生、采样时间、检验员页：8
不允许修改，谁登录此处就显示谁的名字。
、收费类型等等。

3> 检验结果 显示病人所做的具体项目的具体结果及其结果状态(偏高、偏低或正常)。

4> 功能菜单
增加 点击“增加”按钮，“样本列表”中便会新增一个样本。
保存 可直接在病人信息里进行修改，修改完毕后点击“保存”按钮即可。
删除 选中需删除的样本，点击“删除”按钮，确定删除即可。
项目 可进行手工项目的添加。“项目”功能按钮包括单项项目和组合项目。进行手工添加项目时，只需双击项目名称，标本中自动产生该项目，添加测定值后必须保存样本结果有效，手工项目设置与维护见第六节 设置界面。点击“项目”按钮后的效果图如图2.2-2所示。

图2.2-2 检验界面_项目

打印 该功能有两个界面，分别是“打印选择”和“打印设置”。如图2.2-3所示。
在“打印选择”中可以选取所要打印的报告单、打印格式，可打印当前样本，也可批量打印；
进入“打印设置”可更改报告单标题、报警提示方式 。

图2.2-3 检验界面_打印选择/设置

审核 可进行当前样本审核，也可批量审核。批量审核要先选择“范围”，然后在选择好样本类型，样本号，之后点击“审核”即可。界面如图2.2-4所示。
※ 经审核后的样本可在“查询界面”查看。

图2.2-4 检验界面_审核

批量 具有批量录入和修改的功能。一般适用于大规模的体检项目。界面如图2.2-5所示。
批量录入 用户进入“批量”界面，输入此批需检验的样本号范围（如15-80），然后再输入说检验的项目结果，点击即可。
批量修改 若需要修改某几个样本的相同项目，点击检验界面的“批量”按钮，在“批量”界面左下方选择，然后再需要修改的项目后填上数值（计算公式：原始值*系数的百分比+附加值=显示的结果值），最后点击即可。

图2.2-5 检验界面_批量

合并 可进行报告合并和多项目合并。界面如图2.2-6所示。

图2.2-6 检验界面_合并报告/多项目

1> 合并报告 合并报告时可选择合并所以信息、项目及结果或病人信息；
源单号 即用户所选中的报告单号；
目标单号 即合并后生成的报告单号。
※ 合并时一定要确认目标单号已存在，否则是无法合并成功的；
※ 合并时还应注意“源单号”与“目标单号”的日期，确认是您想要合并的报告单，再进行合并。
2> 多项目合 多项目合并一般用于组合项目的合并。
以组合项目“糖耐量”为例进行说明：
1） 先进入“设置”中的“项目设置”，在“检验项目”中添加项目名称依次为“空腹糖”、“饭后一小时糖量”、“饭后两小时糖量”、“饭后三小时糖量”、“饭后五小时糖量”五个项目。
详情请查看“组合项目设置”；
2） 在组合项目中添加为“糖耐量”的组合项目，在其右框“项目设置”中，将之前所设五个项目添加到此，从“可选项目”中双击即会在下面的“已选项目”中显示；
3） 回到检验界面，根据仪器传过来的“葡萄糖”值，点击“合并”按钮，进入“多项目合并”，选择组合“项目名称”、“源项目”、“Y轴最大值”，其中“Y轴最大值”为比最大结果大的值；在右侧填入相应的样本号，点击“合并”即合并到目标单号上；
4） 将该样本保存后便会再项目结果旁出现图形数据，用户可以查看糖耐量的数据图。

第三节 统计界面
利用统计功能可对已审核的结果进行统计，包括有样本统计、工作量统计、结果统计、实验项目统计和样本项目统计，统计结果可打印或导出为表格或文本形式。

【统计界面】 快捷键【F3】
样本统计
可按照病人类型、检验类型、样本类型、样本号、病历号、姓名、性别、年龄、血型、科室、病区、病房、医生、审核日期等多种统计条件进行样本量统计，以了解该时期内所做的样本总数。如图2.3-1所示。
统计范围：统计某段时期内所做的样本总数。

图2.3-1 样本统计
工作量统计
根据具体统计条件，统计了该段时期内各个病区所做样本总数、项目结果，并对其进行金额计算。界面如图2.3-2所示。
统计范围：统计某一时期内所做的所有项目总数，并可根据统计条件的不同核算相应的项目总额。
※ 统计前提：必须设置项目的价格，无论是单个项目还是组合项目都需要设置其价格。
※ 统计条件中的“按单项目统计” 说明[统计结果中有组合项目时该功能有效]：
情况1：打“√”，将组合项目中的所有项目一一列出；
情况2：不打“√”，只显示组合项目的名称。

图2.3-2 工作量统计

结果统计
可根据统计出某一时期所做具体项目结果，并自动计算出该项目的平均差和标准差。界面如图2.3-3所示。

图2.3-3 样本统计

实验项目统计
该功能通过对具体时期内所做的项目结果进行统计，形成柱状图，能让您清晰明了地知道所做项目的总量。界面如图2.3-4所示。

图2.3-4 实验项目统计

样本项目统计
可根据多种统计条件，统计出样本总量及其具体项目结果。界面如图2.3-5所示。

图2.3-5 样本项目统计

第四节 查询界面
利用查询功能可以查询已审核的结果。界面如图2.4所示。

图2.4 查询界面

【查询界面】 快捷键【F4】
1． 直接进入查询界面，显示的是当天审核的样本信息。
2． 可以通过，自定义查找已审核过的样本及其具体病人信息和项目检验结果。
3． 可通过，对已审核但有异议的样本进行重新审定，重新审定后的样本会自动返回到检验界面（一般不推荐用户使用）。
4． 对已查询出的样本信息可导出成表格（.xls）或文本形式（.txt）。
5． 可打印已查询的样本信息。

第五节 质控界面
质控主要是让所作项目有个标准的依据而设。它专业的质控规则为依据，用户进入软件后，点击“质控”按钮即会出现如图2.5-1所示的界面。

图2.5-1 质控界面

【质控界面】， 快捷键【F5】
质控物设置
点击“质控界面”右上角的，进入设置界面后，先选择“检验仪器”，然后进行质控物编辑，输入质控物名称、批号、质控标识等信息，质控物基本信息输入完毕后进行保存；保存后点击新建的质控物，填加质控物的检验项目，输入其靶值与标准差。一切设置完毕后软件便可自动接收仪器传输来的质控结果。界面如图2.5-2所示。
※ 质控标识 即要转为质控数据的样本号。

图2.5-2 质控物设置

添加、修改质控结果
从仪器传输来的项目数据根据所设置的靶值和标准差，会形成质控图，用户可根据图下方的质控规则进行设置，来看所做质控是否失控。若存在失控，用户可选择图下方的“质控数据”进行修改，其中原始数据是不可以进行修改的，修改后的数据会出现在“用户数据”栏中。界面如图2.5-3所示。
质控数据

图2.5-3 质控数据
日内质控与日间质控
质控可分为日内与日间两种。
日内质控是指当天之内所做的所有质控数据；日间质控是指在指定时期内所做质控数据的平均值。若想在质控图中显示数据值，只需选中“标识”即可。图2.5-4中的质控图就已经标识出了数据值。
已标识

图2.5-4 质控图标识
导出数据及打印
质控数据可以通过导出功能导出为表格或文本形式，
质控图可打印成报告单。

※ 在“质控界面”里设置的数据，保存后重进软件生效。

第六节 设置界面
在此用户可以进行仪器和项目的有关设置。设置主界面如图2.6-1所示。

图2.6-1 设置界面

【设置界面】 快捷键【F6】
仪器设置
在本界面内对仪器的名称、波特率、所属小组、计算机名、端口、校验位、停止位、数据位进行设置。仪器设置一般为默认的，不推荐用户自行修改，若有疑问可与仪器工程师或本公司联系。界面如图2.6-2所示。

图2.6-2 仪器设置
项目设置：主要分为检验项目、组合项目和小组设置，具体项目设置如下：
检验项目设置
此界面可对检验项目进行添加、修改、删除和保存，还可对项目的具体价格和参考范围进行设置，本软件支持多参考范围。界面如图2.6-3所示。
选中项目的基本信息
参考范围

图2.6-3 检验项目设置

1> 参考范围设置
首先进入项目设置中的检验项目，选中需设置的项目，在右框中的“参考范围”添加其项目的具体范围，其中正常和异常上下限需设一致，若有其他附加的说明可在“参考值描述”中进行描述，设置完毕后进行保存即可。
如果所做项目结果为定性的，只需把“定性结果”选中，在“参考范围”中进行相关设置，那么当该项目做的结果是设定范围的话，就会显示定性的描述。检验项目设置界面的右框如图2.6-4所示。

图2.6-4定性结果

※ 其中项目的“参考范围”异常上下限不能空，如果没有范围可以按照正常上下限填写。
※ 报告单中显示的项目参考范围，即右侧“参考范围设置”里“描述”的内容。

2> 计算公式设置
有些检验项目是通过其他两个或两个以上的项目计算得来，这就需要设置计算公式。
在如图2.6-3中，先在左侧选中需计算的项目，在此项目的基本信息中，右侧会多出一栏；
只要鼠标在一栏里双击参与计算的项目，其项目的项目编号就会到公式框。如图。如果需要用本身是计算项目的项目进行运算，要把该项目的公式完整的写出，如图2.6-5所示。

图2.6-5 计算公式

2> 项目价格设置
先进入项目设置中的检验项目，选中需设置的项目，在右框选中项目价格进行设置，该功能可设置多种检验类型、样本类型的单价。设置界面如图2.6-6所示。

图2.6-6 检验项目_价格设置

3> 项目打印顺序及小数位数设置
进入项目设置中的检验项目，欲改变打印显示顺序只需点击图中向上或向下箭头便可调整顺序，上箭头是顺序往前移，下箭头则相反；小数位数即仪器传输过来的数据的小数点后的位数。

组合项目设置
组合项目设置包含了组合项目的添加、修改、删除和保存，另外还可对项目价格进行设置。界面如图2.6-7所示。

图2.6-7 组合项目设置

1> 项目设置
进入“组合项目”中的组合项目，在左框点击“增加”，输入组合项目名称等相关信息后进行包存，然后在右框点击“项目设置”，从“可选项目”中双击所需项目，所点项目便会出现在“已选项目”中了。
※ 设置组合项目，必须保证此组合中的子项目已经存在，否则得先在“检验项目”中进行设置后才能来添加组合项目。
2> 项目价格设置 见“检验项目的有关设置”中的“项目价格设置”。

小组设置
此界面功能包括对小组检验项目、小组组合项目、默认项目的设置。首先需添加一个小组名称，然后再进行其具体设置。

1> 小组检验项目
可直接在“小组检验项目”里的“可选项目”中双击该小组所做项目即可。界面如图2.6-8所示。
※ “已选项目”中内容在“检验界面”的“项目”按钮中就可查看到。

图2.6-8 小组检验项目设置

2> 小组组合项目
可直接在“小组组合项目”里的“可选项目”中双击该小组所做项目即可。界面如图2.6-9所示。

图2.6-9 小组组合项目设置

3> 默认项目设置
默认项目 是指每个新增的样本会自动添加的项目。
首先进入“小组设置”里的“默认项目”，选择样本类型，然后从“小组项目”中双击所需项目，该项目会自动到下面的“默认项目及结果”中来，用户还可以为其设置默认结果，每个项目设置完默认结果后要先保存，之后才能进行下个项目的默认结果设置。界面如图2.6-10所示。
样本类型
默认项目
小组设置

图2.6-10 小组默认项目设置
仪器项目通道号设置
通过仪器上显示所做项目的专用通道号来设置中文软件上的项目通道号，两者一定要一致，否则中文软件会接收不到数据。
※ 通道号 即软件里的检验项目与仪器项目的唯一标识。
将软件最小化后，便可在任务栏里看此图标， 就是所使用仪器的通讯。
双击图标，会弹出如图2.6-11所示的窗口。

图2.6-11 通讯窗口
首次使用未设置通道号，通讯接收数据后会弹出如图2.6-12所示的提示框，用户可根据提示框的信息进行设置。

图2.6-12 未设置通道号的提示框

回到软件的设置主界面，在右侧框中找到此项目双击，或者单击项目名称后点击图标，出现如图2.6-13所示的对话框，输入该项目的通道号，确定，便会出现在左侧框的“检验仪器项目”里。
最后退出软件及通讯，再重新打开桌面上的“旗帜通讯” 和“旗帜实验室” ，让仪器重新传输一次之前的数据。

图2.6-12 通道号设置

※ 在“设置”里设置的数据，保存后重进软件生效。
※ 如更改的项目参数是通过仪器传输过来的，还需重启桌面右下角的“旗帜通讯”，让仪器重新传输之前的结果。

第七节 日志管理
日志管理主要是记录了所登录用户的所有操作。界面如图2.7所示。

图2.7 日志管理

【日志界面】 快捷键【F7】
通过设置用户权限，用户可以对日志进行查询和删除。

第八节 功能按钮
主界面的功能按钮主要有三个：修改设置、用户设置、注册软件。
修改设置
点击软件主界面右上角的，会出现如图2.8-1所示的界面。

图2.8-1 修改设置

该界面具有注销登录和修改密码的功能。
1> 注销/登录 当检验操作员离开本机时，可同时锁定本软件，如果需要登陆本软件，需重新输入密码。
2> 修改密码 它是按当前登陆的检验技师来修改密码，输入原密码然后输入新密码确认。

※ 密码修改只限于修改单个用户，即用谁的工号登录修改该人的登录密码。

用户设置
点击软件主界面右上角的，会出现如图2.8-2所示的界面。

图2.8-2 用户设置

在用户信息中添加新的用户，权限中根据用户的工作性质不同再设置相应的权限，打√表示该用户拥有此项权限，点击右下角生效。
※ 新添加的用户是没有密码，如需更改密码需要重新登录，进入修改设置里进行密码修改。
注册软件
点击软件主界面右上角的，会出现如图2.8-3所示的界面。

图2.8-3 注册软件

用户注册软件时需进到该界面。图中“使用”列为1的仪器是用户安装软件时所启用的仪器。一般情况下，已启用的仪器会自动到“仪器列表”的最后，用户注册时只需把滚动条拉到最末就可看到该仪器。
经销商根据购买软件的客户提供的本地信息号和仪器编号，发给用户的授权码共有两组，一组为主程序，另一组为通讯的。两组授权码中的字母皆为大写，共有28位。
注册方法：
1> 注册主程序 先在“仪器列表”用鼠标点中“主程序”，选择“本地信息号”下的“注册”，再输入光盘号及其注册码，点击“确定”，弹出“参数设置成功”则表示注册成功。
2> 注册通讯 同“注册主程序”步骤一样。先在“仪器列表”用鼠标点中仪器名称，选择“本地信息号”下的“注册”，再输入光盘号及其注册码，点击“确定”，弹出“参数设置成功”则表示注册成功。
3> 重启电脑生效 两者都提示注册成功后，重启电脑生效。

※ 注册成功后，请勿擅自更改计算机名称。

第九节 退出软件
【退出】 快捷键【F10】
如需退出软件，点击软件右上角 “退出”按钮或快捷键，弹出对话框，点“是”即可退出。
