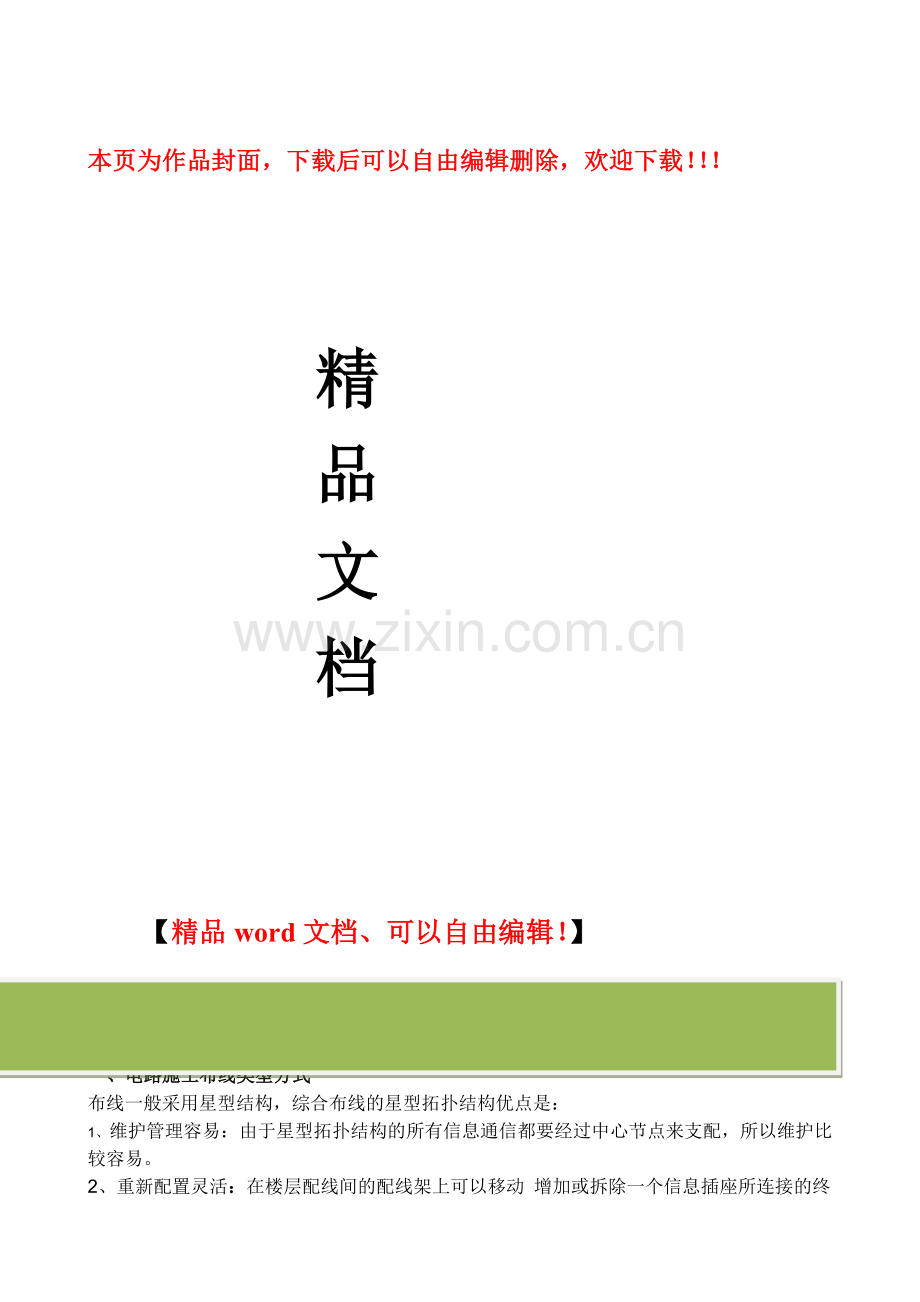

本页为作品封面，下载后可以自由编辑删除，欢迎下载！ 精 品文档1【精品word文档、可以自由编辑！】综合布线施工规范与工艺一、电路施工布线类型方式布线一般采用星型结构，综合布线的星型拓扑结构优点是： 1、维护管理容易：由于星型拓扑结构的所有信息通信都要经过中心节点来支配，所以维护比较容易。 2、重新配置灵活：在楼层配线间的配线架上可以移动 增加或拆除一个信息插座所连接的终端设备，并且仅涉及所连接的那台终端设备，因此操作起来比较容易，适应性强。 3、故障隔离和检测容易：由于各信息点都直接连到楼层配线架，因此故障容易检测和隔离，可以很方便的将有故障的信息点从通道中删除。 二、主要材料质量要求1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 3 、配线时，相线与零线的颜色应不同；相线（ L ）颜色应统一，零线（ N ）宜用蓝色，保护线（ PE ）必须用黄绿双色线，安装电源插座时，面向插座的左侧应接零线（N），右侧应接相线（L），中间上方应接保护地线（PE）。保护地线为2.5平方的双色线。4、关的安数计算：每220W标准电流量为1A5、电源线：根据国家标准，单个电器支线、开关线用标准 1.5 平方毫米线，主线用标准 2.5 平方毫米线；空调插座用 4 毫米平方线；(就是横截面，一平方毫米，计算方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米. )2.5的可以拖3KW也就是大柜机极限4KW。6、背景音乐线：标准 2 0.3 平方毫米线7、环绕音响线：标准 100-300 芯无氧铜8、视频线：标准 AV 影音共享线9、网络线：超五类 UTP 双绞线10、有线电视线：宽带同轴电缆11、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。12、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。13、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。14、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。三、电路改造的施工要点 1、如果插座在墙的上部,在墙面垂直向上开槽,至墙的顶部安装装饰角线的安装线内; 2、如果是在墙的下部,垂直向下开槽,至安装踢脚板的底部。 开槽深度应一致,槽线及顶直,应先在墙面弹出控制线后,再用云石机切割墙面,人工开槽。 3、线路安装时必须加护线套管,套管连接应紧密、平顺,直角拐角处应将角内侧切开,切口一侧切圆弧形接口后,折弯安装。 4、导线装入套管后,应使用导线固定夹子,先固定在墙内及墙面后,再抹灰隐蔽或用踢脚板、装饰角线隐蔽。 5、吊顶或护墙板内的暗线必须有阻燃套管保护。6、进线穿线管 2-3 根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质 PVC 管）。7、直线管的管径利用率应为 50%-60% ，弯管的管径利用率应为 40%-50% 。8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。9、暗管直线敷设长度超过 30 米时，中间应加装过线盒。10、暗管必须弯曲敷设时，其路由长度应 15 米，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。11、暗管弯曲半径不得小于该管外径的 6-10 倍。12、在暗管孔内不得有各种线缆接头。13、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。14、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交叉距离不应小于 100mm 。15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。16、暗盒均应该加装螺接以保护线路。四、电路改造的施工顺序：1、确定点位 点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。 暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为 10mm 。2、开槽确定开槽路线：根据以下原则： 路线最短原则； 不破坏原有强电原则； 不破坏防水原则。 确定开槽宽度：根据信号线的多少确定 PVC 管的多少，进而确定槽的宽度。 确定开槽深度：若选用 16mm 的 PVC 管，则开槽深度为 20mm ；若选用 20mm 的 PVC 管，则开槽深度为 25mm 。 线槽外观要求：横平竖直，大小均匀。 线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。3、布线 确定线缆通畅： 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断； 有线电视线、音视频线、音响线的测试：分别用万用表测试通断； 其他线缆：用相应专业仪表测试通断。 确定各点位用线长度： 测量出配线箱槽到各点位端的长度； 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为 200mm 300mm 。 确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类房间序号。 确定管内线数：管内线的横截面积不得超过管的横截面积的 80% 。4、封槽 固定暗盒：除厨房、卫生间暗盒要凸出墙面 20mm 外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。 固定 PVC 管： 地面 PVC 管要求每间隔两米必须固定； 槽 PVC 管要求每间隔两米必须固定； 墙槽 PVC 管要求每间隔一米必须固定。 封槽：封槽后的墙面、地面不得高于所在平面。 清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。附：为避免各种线路的弯曲回路，保证所有线路均为“活线”，布线施工基本工艺为地面直接布管方式（特殊情况下走石膏线内，否则线路无法做成“活线”）。五、正确安装灯具 1、灯具的安装要领是： 2、灯具安装最基本的要求是必须牢固。 3、室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下的，灯具的金属外壳均应接地可靠，以保证使用安全。 4、卫生间及厨房装矮脚灯头时，宜采用瓷螺口矮脚灯头。螺口灯头的接线、相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。 5、台灯等带开关的灯头，为了安全，开关手柄不应有裸露的金属部分。 6、装饰吊平顶安装各类灯具时，应按灯具安装说明的要求进行安装。灯具重量大于3kg时，应采用预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊龙骨支架安装灯具）。从灯头箱盒引出的导线应用软管保护至灯位，防止导线裸露在平顶内。 六、其他注意问题：1、商场用电要求；阻燃要求、灯具要求、电工要求。2、家庭布线常用种类：照明、插座（普通、空调）、电话、电视、音响。3、公共场所用电：有专业电工配合施工。
