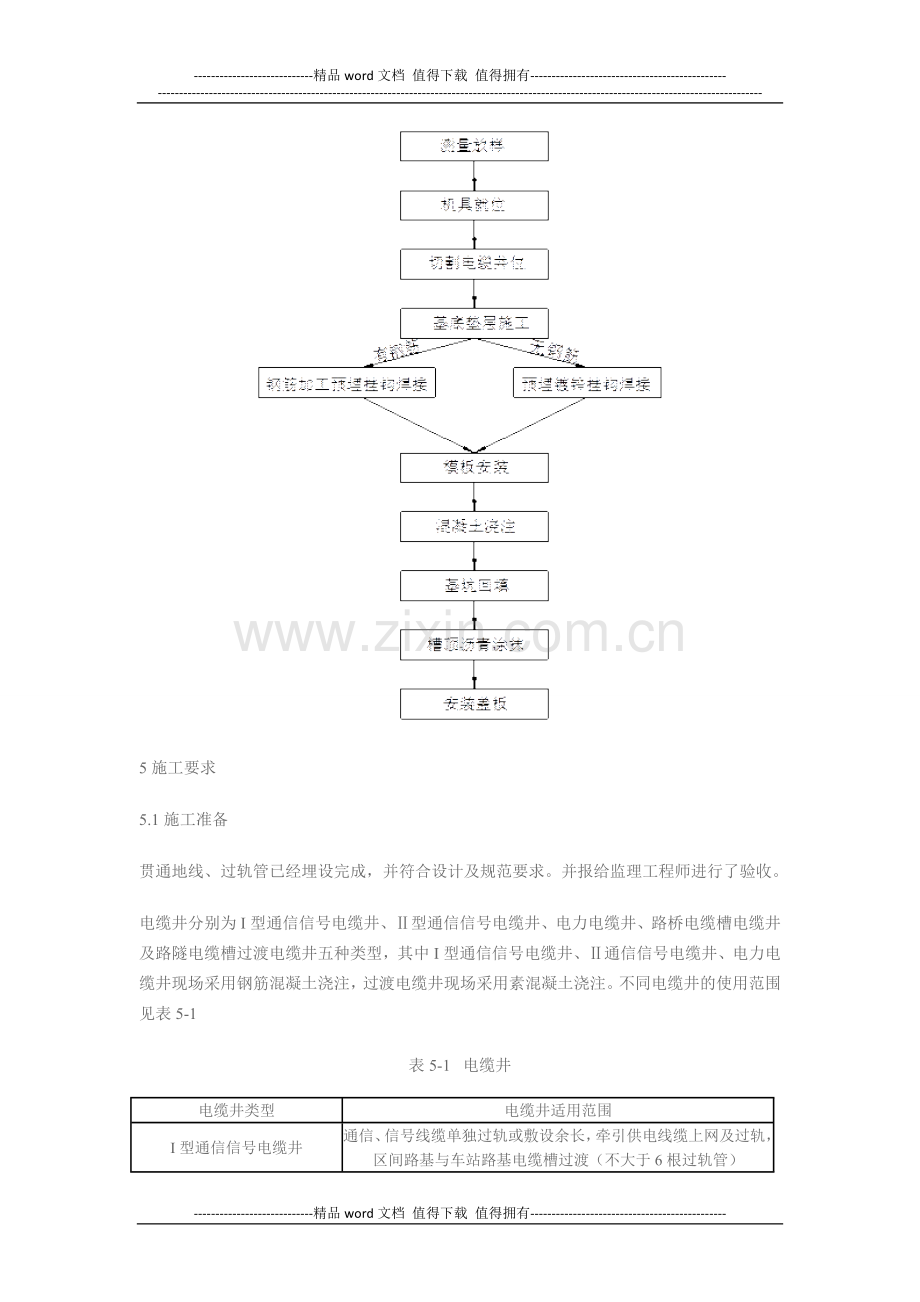

-精品word文档 值得下载 值得拥有-客运专线路基工程电缆井施工作业指导书1 适用范围适用于客专路基工程电缆井施工。2 作业准备2.1内业技术准备作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。（2）图纸及验收标准采用：铁路路基电缆槽（通路（2010）8401）；高速铁路路基工程施工技术指南（铁建设【2010】241号）；高速铁路路基工程施工质量验收标准（TB10751-2010）；2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。3 技术要求施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。4工艺流程5施工要求5.1施工准备贯通地线、过轨管已经埋设完成，并符合设计及规范要求。并报给监理工程师进行了验收。电缆井分别为I型通信信号电缆井、型通信信号电缆井、电力电缆井、路桥电缆槽电缆井及路隧电缆槽过渡电缆井五种类型，其中I型通信信号电缆井、通信信号电缆井、电力电缆井现场采用钢筋混凝土浇注，过渡电缆井现场采用素混凝土浇注。不同电缆井的使用范围见表5-1表5-1 电缆井电缆井类型电缆井适用范围I型通信信号电缆井通信、信号线缆单独过轨或敷设余长，牵引供电线缆上网及过轨，区间路基与车站路基电缆槽过渡（不大于6根过轨管）型通信信号电缆井中继站通信、信号线缆合并过轨或敷设余长，牵引供电线缆过轨，区间路基与车站路基电缆槽过渡（不大于根过轨管）电力电缆井电力线单独过轨或敷设余长（不大于10根过轨管）路桥电缆槽过渡电缆井路基与桥梁电缆槽对接过渡路隧电缆槽过渡电缆井路基与隧道电缆槽对接过渡通信信号电缆井（包含过轨电缆井）一般500m左右对称设置一处，电力电缆井（包含过轨电缆井）一般250m左右对称设置一处,并应避开接触网支柱、声屏障位置、线间集水井。5.2电缆井施工工序其中机具就位、切割电缆井位、槽顶沥青涂抹、安装盖板施工工艺及相关要求同电缆槽的施工工艺。5.3测量放样测量人员将设计的每个电缆井平面位置及标高进行测量放样。其中电缆井的平面位置为：外侧边缘距路肩为0.665m，内侧外边缘距左（右）线中心为3.38m。基础底面开挖标高为：设计的路肩标高-1.052m。放样后沿着电缆井平面结构尺寸外侧边缘灰线洒出来，并根据测量桩的标高确定开挖深度。5.4基底垫层施工电缆井基坑开完完成后，清除底部建筑垃圾，在底部以下设10cm厚C25混凝土垫层。5.5镀锌挂钩钢筋加工机预埋挂钩焊接/预埋镀锌挂钩按照灰线进行开挖，开挖深度为：路堤为路肩标高往下开挖1.25m，路堤式路堑开挖深度为路肩标高往下开挖1.25-0.28=0.97m。机械开挖至设计深度还剩下10cm时改为人工清理。5.6基坑回填人工清理完成之后，在电缆井底部设100mm厚C25素混凝土垫层，电缆井其周边超挖部分采用C25素混凝土回填。5.7钢筋加工预埋挂钩焊接/预埋镀锌挂钩焊接电缆槽有钢筋：钢筋由钢筋加工厂集中加工，专业吊装设备移至施工现场，钢筋在现场绑扎。埋设25的镀锌钢筋焊接在电缆槽钢筋上，并保证其稳定牢靠，且在同一水平面上的挂钩标高保持一致。电缆槽无钢筋：在垫层中钻孔预埋钢筋，将镀锌挂钩焊接固定。5.8模板安装钢筋绑扎完成之后，开始立电缆井的模板。为保证电缆井结构尺寸准确，棱角分明，电缆井模板采用定型钢模。立模板过程中，需要埋设直径80mm的PVC管作为泄水孔，引至路基边坡；同时还需要注意镀锌线缆挂钩的安放要准确。图5-1 电缆井模板安装5.9混凝土浇筑电缆井的模板支立完成之后，开始浇筑电缆井混凝土。电缆井采用C25混凝土进行浇筑，浇筑过程中要加强振捣。图5-2 浇注成型的电缆井模5.10其他注意事项过轨处两侧电缆井采用过轨管连通，线缆上下路基侧设上下路基电缆槽与电缆井外侧壁预留槽连通。为便于敷缆，上下路基电缆槽转折处转弯半径不小于1.5m。电缆井与侧沟平面干扰时，侧沟应向侧沟平台处外移并在平面顺接过渡，顺接长度不小于2.0m。为减少上下路基电缆槽施工对路基边坡防护工程及排水设施的干扰，上下路基电缆槽在防护栅栏范围内应在路基边坡防护工程及排水设施上浇注，防护栅栏外可将其埋入地下。电缆井埋设时应注意以下几点要求：(1)电缆井底部设100mm厚C25素混凝土垫层，电缆井其周边超挖部分采用C25素混凝土回填。(2)为保证电缆井内水顺利排出，采用直径100mmPVC管与电缆井泄水孔（直径80mmPVC管）衔接将电缆井内水排至路堤边坡上或路堑侧沟内。同时于电缆井泄水孔孔口埋设一层热镀锌铁丝方眼网防鼠，镀锌网网孔尺寸为15mm，镀锌铁丝直径不小于1.5mm，其具体安装要求详见“盖板式电缆槽安装示意图”。(3)路桥电缆槽过渡电缆井顶面与桥梁电缆槽顶面平齐。(4)电缆井井口与电缆槽连接处内侧应采用M10水泥砂浆顺接抹平，以防棱角划伤电缆；连接错开处应采用M10水泥砂浆封堵，以防鼠类进入。6 劳动组织劳动力安排：施工由架子队负责施工，由线下工区负责施工现场管理，现场组织机构框图见图。根据本标段路基的工程特点及工期要求，计划进场工人、机械司机等工种，计划上场施工人员22人，具体上场人员见表6-1。表6-1 施工作业上场人员表序号工 种人数备注1队 长1负责全面施工组织协调工作2副队长1负责施工现场施工组织协调工作3技术管理人员2负责施工技术管理工作4工班长1负责本工班管理工作5测量员1负责测量工作6试验员1负责试验工作7质检员1负责质量检查及验收工作8安全员1负责施工现场安全管理工作9环保员1负责施工现场环境保护工作10材料员1负责材料采购及供应工作11资料员1负责内业资料的整理及编制工作12普工4负责协助各工种施工13机械司机4负责机械设备的操作及维修保养工作14后勤人员2负责后勤保障图6-1 现场施工组织机构框图7 材料要求表7-1 材料及工具统计表名称规格单位数量备注1方木5cm5cm根202竹胶板1.22m2.44m块153镀锌挂钩直径25mm个304风镐把3550振捣棒个3630振捣棒个27钢抹子把38设备机具配置表8-1 主要机械设备表序号名称规格型号数量(台/套)备注1切割机FS33DT12发电机30KW13自卸汽车东风24挖掘机CAT32015全站仪Leica TS0216电子水准仪Leica DNA0317空压机4L-10 10m3/min18电焊机50019 质量控制及检验(1)修筑于路基上的电缆井应按设计要求的位置、形状、尺寸与路基同步修建，不得因其施工而损坏、影响路基的稳定与安全。(2)电缆井与基床表层级配碎石、接触网支柱及声屏障基础、测沟间等缝隙的填充质量应符合设计要求。检验数量：施工单位、监理单位全部检验。检验方法：观察填充材料与设计要求是否一致，查验材料试验报告，填充是否严密、平顺。(3)过渡段电缆井应平顺连接，弯曲角度应符合设计要求。检验数量：施工单位、监理单位全部检验。检验方法：观察。(4)电缆井施工的允许偏差、检验数量及检验方法应符合表9-1的规定。表9-1电缆井施工的允许偏差、检验数量及检验方法序号检验项目允许偏差施工单位检验数量检验方法1靠线路侧外壁距线路中心线距离200mm每个电缆井抽样检验2点尺量2底面高程10mm每个电缆井抽样检验3点测量仪器测3内径10mm每个电缆井抽样检验3处尺量4外径10mm每个电缆井抽样检验3处尺量5顶面高程（井壁及盖好盖板后）10mm每个电缆井抽样检验井壁2点，盖板顶面2点测量仪器测10 安全及环保要求10.1安全要求10.1.1 施工人员上岗操作一律配戴安全帽，孔下作业人员应系保险绳，特殊工种要经过专业培训并持证上岗。10.1.2 机械安全管理措施：设备管理人员不得擅自离岗，同时要经常检查各种施工机械的状态，保证施工机械不带病作业，所有施工机具设备均应定期检查并有安全员的签字记录。10.1.3 安全用电措施：现场电工人员不准离开岗位，并经常检查用电设施是否安全，做到专人专管，无证人员不准操作，保证施工用电安全。经常检查施工临时用电TNS接零保护系统。10.1.4在现场周围配备、设立并维修必要的标志牌，为施工人员和公众提供安全和方便。10.1.5现场施工中所有用电一律由配电箱接出，杜绝随意乱接现象，所有临时电源和移动电具要设置有效的漏电保护装置。10.1.6现场操作时应穿防滑、绝缘的鞋子，进场人员必须配戴安全帽；高空作业人员正确佩戴安全带。10.2环保要求10.2.1施工中产生的废弃物及时处理，运到当地环保部门指定的地点弃置。10.2.2按照环保部门要求集中处理实验及生活中产生的污水及废水。-精品word文档 值得下载 值得拥有-
