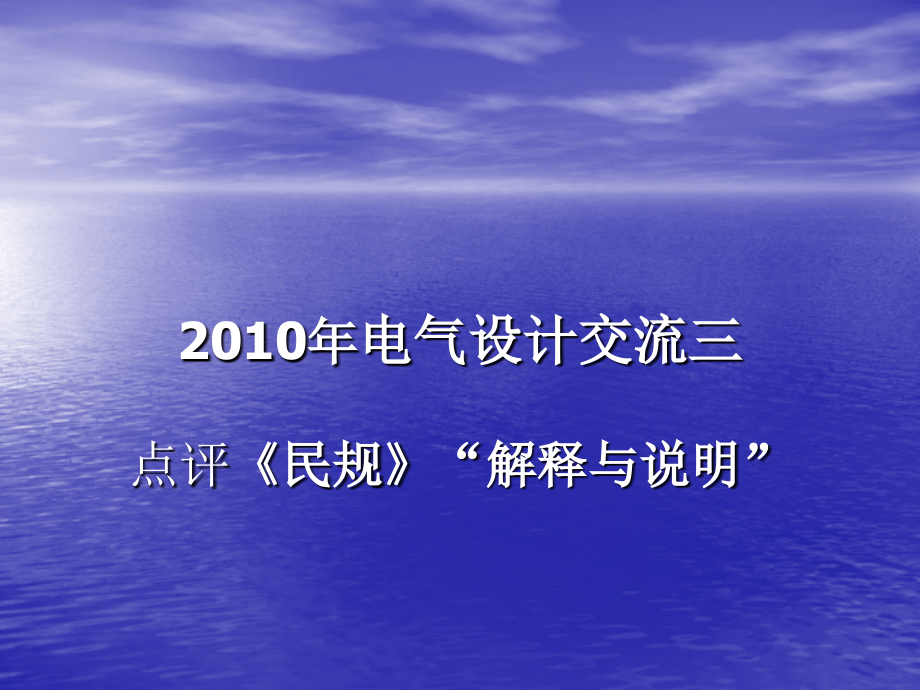

民用建筑电气设计规范问题探讨课程课件.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,2010,年,电气设计交流三,点评,民规,“,解释与说明,”,民用建筑电气设计规范问题分析（摘选）,2009-04-21,在西安天翼新商务酒店召开的会议,26,个省市级建筑设计单位的电气总工程师的专题研计会,民用建筑电气行业强制性标准,民用建筑电气设计规范,JGJ16-2008,自,2008,年,8,月,1,日,开始实施，在开始实施阶段，为了使广大设计技术人员实习掌握和执行好本规范，全国建筑电气设计技术协作及情报交流网通过各二级网组织了学习培训工作。经过半年多各设计院对新,民规,执行，就本规范的一此条款规定及技术要求反馈了一些意见和建议。为了使本行业规范得以更好的执行和实施，由全国电气设计情报网和规范编制组联合组织全国建筑电气行业的专家举办了本次专题研计会。会上对相关问题做了解释与说明。,解释（红色）：,民规,JGJ16-2008,专题研计会“解释”,意见（蓝色）：个人意见提供给大家，供分析、参考用。,问题,1,：,4.9.2-1,：“通向其他相邻房间的门”包括配电所内部的吗？（强条）应理解为不包括配变电所内部的门，内部的门防火等级是否有要求？,4.9.2,/,6,：“配变电所直接通向室外的门应为丙级防火门。”,解释：,1,、配变电所内全部采用干式变配电设备，变配电设备可合用空间，不设隔墙不设门。,2,、配变电所内设的功能性分隔隔墙，其上开的门,可,采用普通门且,宜,双向开启。,3,、配变电所内设的局部防火分隔隔墙上开的门应采用甲级防火门，且应向危险性低的方向开启。,4,、与其他相邻房间的门,不包括,配电所内部的门。,意见：,点评,工程建设标准强制性条文,2009,版,“,问题,6,”,已作分析，其防火概念、安全逃生理念还是存在问题。,问题,2,：,4.9.6,：当配变电所与上、下或贴邻的居住、办公房间仅有一层楼板或墙体相隔时，配变电所内应采取屏蔽、降噪等措施。,解释：,目前国家对民用建筑中的工频电磁辐射尚无量化指标，但这种现象是事实存在的，特别是大电流传输母线的电磁辐射，对长期生活在这种环境中人的身体有危害是公认的。这个问题也不是,民规,所能解决的，但在民用建筑电气设计中采取一些措施降低其危害是可行的。,意见：,有设计规定，无量化指标，无技术措施，如何具体实施？,问题,3,：,6.1.9,1,1,）：发电机中性点工作制,“,只有单台机组时，发电机中性点应直接接地，机组的接地形式宜与低压配电系统接地形式一致。”,解释：,1,、考虑发电机电源系统与市电配电系统的接地形 式相统一。,2,、应急发电机电源采用,IT,系统有待研究。,意见,1,：,1,、发电机电源接地型式必须与市电配电系统的接地型式保持一致性吗？,2,、应急发电机电源采用,IT,系统还需要,“,有待研究,”,吗？研讨会上,29,位电气专家全部是这个观点吗？,意见,2,：,赛尔电气应用,2010-04,（,2010-05-13,刚收到）一篇“,低规,第,4.4.7,条相关问题刍议”论文在强调要保证消防用电设备供电可靠性时这样描述：,可称为最彻底解决问题的方法是将消防用电设备的供电系统的接地型式由传统的,TN,系统或,TT,系统改由,IT,系统。,正确吗？,存在概念问题,1,、,TN,系统或,TT,系统改由,IT,系统,必须加设隔离变压器才能完成，属于无谓增加投资又不能从根本上解决问题：加设隔离变压器后，变压器二次侧,IT,系统,供电可靠性虽能得到保证，但此变压器一次侧供电系统因为是,TN,系统或,TT,系统,，一次侧这部分发生接地故障，供电可靠性依旧无法保证。故论文的观点不能成立。,2,、消防用电设备采用,IT,系统,是指其正常电源失去后，转由应急电源（通常采用应急柴油发电机）的情况下才是如此，它和医院手术室的局部医疗,IT,系统,（局部设置隔离变压器和绝缘监测装置）有所不同，不能混淆。也就是说：正常情况，消防用电设备采用,TN,系统或,TT,系统,配电；应急供电电源来自应急柴油发电机，采用,IT,系统,，不需要设置隔离变压器。这两种不同接地型式的系统可以不经隔离变压器转换共存于同一幢建筑物内。,3,、,民规,JGJ16-2008,专题研计会上对,IT,系统,“有待研究”的“解释”，真的使人无语。,问题,4,：,7.6.8.2,款中取消了原规范中的,距分支处或减小截面处不超过,3m,可不设保护器,的规定，而国标,GB50054-94,第,4.5.2,款中还保留着这条规定，不明白这条规定还能否执行，按理说国标中尚未废除应该还是有效的。,解释：,IEC,最新标准规定中取消了此项规定，并不是说在分支处不加保护器，而是在减小截面处不管分支多长，就是小于,3m,也要加具有短路、过负荷功能的保护电器。,意见：,据了解，,IEC,标准,3m,规定，并未取消。据悉,低压配电设计规范,GB5005,新版报批稿也有此,3m,规定，并未取消，需要查实。,问题,5,：,8.10.14,：“金属电缆桥架及其支架和引入或引出电缆的金属导管应可靠接地，全长不应少于,2,处与接地保护导体（,PE,）相连。”,解释：,1,、全长不应少于,2,处与接地保护导体相连，可以多点连接,，施工按,GB50169-2006,3.4.6,执行。,2,、此处的金属电缆桥架及其支架和配管接地应该是,“,等电位,接地,”,而非低压配电系统的保护接地（,PE,）。,意见：,电气装置安装工程接地装置施工及验收规范,GB50169-2006,3.4.6,电缆桥架接地规定：,1,电缆桥架全长不大于,30m,时，不应少于,2,处与接地干线相连；,2,全长大于,30m,时，应每隔,20m,30m,增加与接地干线的连接点；,3,电缆桥架的起始端和终点端应与接地网可靠连接。,“,等电位接地,”,“,等电位联结,”,。,问题,6,：,13.1.3,：第,2,款第,2,）项规定，建筑高度不超过,24m,的单层及多层公共建筑；第,3,）款规定：设有排烟的公共建筑，上述建筑应设置火灾自动报警系统。,解释：,1,、,民用建筑电气设计规范,JGJ16-2008,第,13.1.3,条第,2,款第,2,）项规定，建筑高度不超过,24m,的单层及多层公共建筑，与,火灾自动报警系统设计规范,GB50116-98,并无矛盾,，此条由,火灾自动报警系统设计规范,GB50116-98,第,3.1.1,条表,3.1.1,中二级保护对象引申而来，应在本条后增加,“,详见,火灾自动报警系统设计规范,GB50116-98,表,3.1.1,中二级保护,对象分级的规定,”,。,2,、另外，第,4,）,项规定：设有机械排烟的公共建筑，应设置火灾自动报警系统。此款在修改时，征求了,火灾自动报警系统设计规范,编写制组负责人的意见，,火灾自动报警系统设计规范,也正在修订，也采纳了此条规定。,意见,1,：,火灾自动报警系统设计规范,GB50116-98,第,3.1.1,条表,3.1.1,列出了,“,建筑高度不超过,24m,的民用建筑,”,设置,FAS,时划分为二级保护对象的具体场所，但并非指,“,建筑高度不超过,24m,的民用建筑,”,就应设置,FAS,。,这是两个完全不同的设计概念问题。,难不成没有设置机械排烟的一个二、三层小办公楼、几百平方米建筑面积一个小商店（或小超市）甚至一个普通垃圾房也得设置,FAS,吗？,意见,2,：若此,“,建筑高度不超过,24m,的单层及多层公共建筑,”,应设,FAS,（意即,“,所有公共建筑应设,FAS,”,）的设计规定真的成立，那,“,单层主体建筑高度超过,24m,的,设有机械排烟的,单层主体建筑高度超过,24m,的体育馆、会堂、影剧院等公共建筑,”,应设,FAS,的设计规定，则纯属多余。,“,设有机械排烟的公共建筑，应设置火灾自动报警系统,”,与上述,JGJ16-2008,第,13.1.3,条第,2,款第,2,）项规定,“,建筑高度不超过,24m,的单层及多层公共建筑,”,有本质的不同，因火灾危险性高设置了机械排烟的公共建筑（注意：实施上应强调,“,民用建筑,”,），为了火灾时自动打开机械排烟风机，设置,FAS,是理所当然的。,“,除,、,类地下汽车库外，按规范规定需设置机械,防排烟,设施或有消防联动控制要求的民用建筑，应设置火灾自动报警系统,”,措词是否更严谨，可斟酌。,关键词：,、,类地下汽车库、按规范规定需设置机械防排烟设施、消防联动控制、民用建筑。,意见,3,：解释的原话,“,此款在修改时，征求了,火灾自动报警系统设计规范,编写制组负责人的意见，,火灾自动报警系统设计规范,也正在修订，也采纳了此条规定”,也存在逻辑关系上的混乱。因为建筑工程是否应设置火灾自动报警系统是以,建筑设计防火规范,GB50016-2006,和,高层民用建筑设计防火规范,GB50045-95,（,2005,年版）为依据，如何设计火灾自动报警系统是以,火灾自动报警系统设计规范,GB50116-98,为依据，这是公安部消防局的一致意见：,1,、,建筑设计防火规范,GB50016-2006,和,高层民用建筑设计防火规范,GB50045-95,（,2005,年版）是母规，确定何种建筑工程必须设置,FAS,；,2,、,火灾自动报警系统设计规范,GB50116-98,是子规，当母规已经确定必须设置,FAS,后，,FAS,的具体设计就应以,GB50116-98,的设计规定作为依据。基于上述关系，,民规,在确认何种建筑应设置,FAS,方面有疑问，不应,片面,征求,GB50116,编制组负责人，而更应,主要,征求,GB50045,、,GB50016,编制组负责人，,民规,征求意见时搞错了征求对象，所以给出错误规定，不足为怪。,问题,7,：,13.9.12,：“应急照明电源应符合下列规定：,1,当建筑物消防用电负荷为一级，且利用交流电源供电时,应按防火分区设置末端双电源自动切换应急照明配电箱,。”,解释：,1,、不跨越防火分区，减少相互影响。,2,、一般情况下，每个防火分区分别设配电小间。,3,、小防火分区可不设应急照明箱，可分区分回路配电，配电线路在竖向通道或埋墙配线，大防火分区设应急照明箱，且应设在配电小间里，如设在可能着火区域应考虑应急照明箱的防火性能。,4,、住宅无防火分区概念，每层不是一个防火分区，住宅公共区域一般照明（灯数少）可与疏散应急照明合设，但应满足疏散应急照明设计要求。,意见：,要求是否太过？,问题,8,：,13.11.6,：消防控制室应设置在建筑物的首层或地下一层，应有直通室外的安全出口,；,当设置在地下一层时，距通往室外安全出入口不应大于,20m,，且均应有明显标志。,13.11.6,条文解释：消防值班室与消防控制室都应设置于建筑物地下一层和首层距通往室外出入口不超过,20m,位置。,解释：,安全出口是指通向室外露天的出口。,意见：,1,、,安全出口解释有误；,2,、未针对问题予以回答。,民用建筑设计通则,GB 50352-2005,/,8.3.4,/,2,/,2,）规定：,消防控制室,、安防监控中心宜设在建筑物的首层或地下一层，且应采用耐火极限不低于,2h,或,3h,的隔墙和耐火极限不低于,1.5h,或,2h,的楼板与其它部位隔开，并,应设,直通室外的,安全出口,。,建规,GB50016-2006,/,11.4.4,/,2,规定（强制性条文）：,附设在建筑物内的,消防控制室,，宜设置在建筑物内首层的靠外墙部位，亦可设置在建筑物的地下一层，但应按本规范第,7.2.5,条的规定与其它部位隔开，并,应设置,直通室外的,安全出口,。,民规,JGJ16-2008,/,13.11.6,/,1,规定：,消防控制室,应设置在建筑物的首层或地下一层，当设在首层时，,应有,直通室外的,安全出口,；当设置在地下一层时，距通往室外安全出入口不应大于,20m,，且均应有明显标志。,省,2008,电气年会发言稿图纸审查中心发言稿,：,请大家还要特别注意，在,建筑设计防火规范,GB50016,2006,第,11.4.4,条，关于消防控制室位置和安全出口的设置要求。其原文是：,“,附设在建筑物内的消防控制室，宜设置在建筑物内首层的靠外墙部位，亦可设置在建筑物的地下一层，但应按本规范第,7.2.5,条规定与其他部位隔开，并应设置直通室外的安全出口,”,。条文对消防控制室和出口的设置提出了许多强制性限制。,在这里要特别提醒注意的是，,消防控制室的门,“,要求直通室外,”,。,经了解，此审图意见非个别现象。,意见,1,：,消防控制室应设置在建筑物的首层或地下一层。,消防控制室的门应向疏散方向开启；当消防控制室的门开向建筑物室内公共部位时，应采用外开防火门，自此外开防火门至直通室外的安全出口的通道上，不得设有疏散出口，并不应有任何的障碍物，通道上不宜有过多拐弯，且通道总长度不应大于,20m,。,消防控制室门的上方应设明显的标志牌或标志灯；地下消防控制室门的上方应设明显的标志灯，且标志灯供电应满足火灾备用照明供电要求。,建规,GB50016-2006,/,第,2.0.17,条对于安全出口的定义和条文说明最为完整：,供人员安全疏散用的楼梯间、室外楼梯的出入口或直通室内外安全区域的出口（具体还应参见其条文说明）。,关于,“,安全出口,”,，很多电气同行又会把它与疏散出口混淆。在,高规,、,建规,和,人民防空工程设计防火规范,GB50098-2009,中对,“,安全出口,”,均有严格规定，基本有如下四种情况,（前提是符合规范要求）：,1,、安全出口之一：出门即室外；,2,、安全出口之二：出门即疏散楼梯间；,3,、安全出口之三：出门即避难层或人防工程的避难走道；,4,、安全出口之四（地下室）：出门即地下室的另一个防火分区。,建规,11.4.4,/,2,规定的消防控制室,“,宜设置在建筑物内首层的靠外墙部位,”,，值得商榷。,意见,2,：,消防控制室兼顾消防救火,“,宜靠外墙,”,和防雷击损害,“,宜往内设,”,的设计原则，作适当内移才是最为合理的。,若由于建筑平面布置原因，不得不将消防控制室紧贴建筑外墙设置时，电气设计更必须注意做到：,1,、消防控制室应尽可能远离防雷引下线；,2,、火灾报警器应设置在建筑外墙对面的另一面墙上或附近，尽可能远离防雷引下线和建筑外墙，减小雷击电磁脉冲的影响，降低其危害。,
