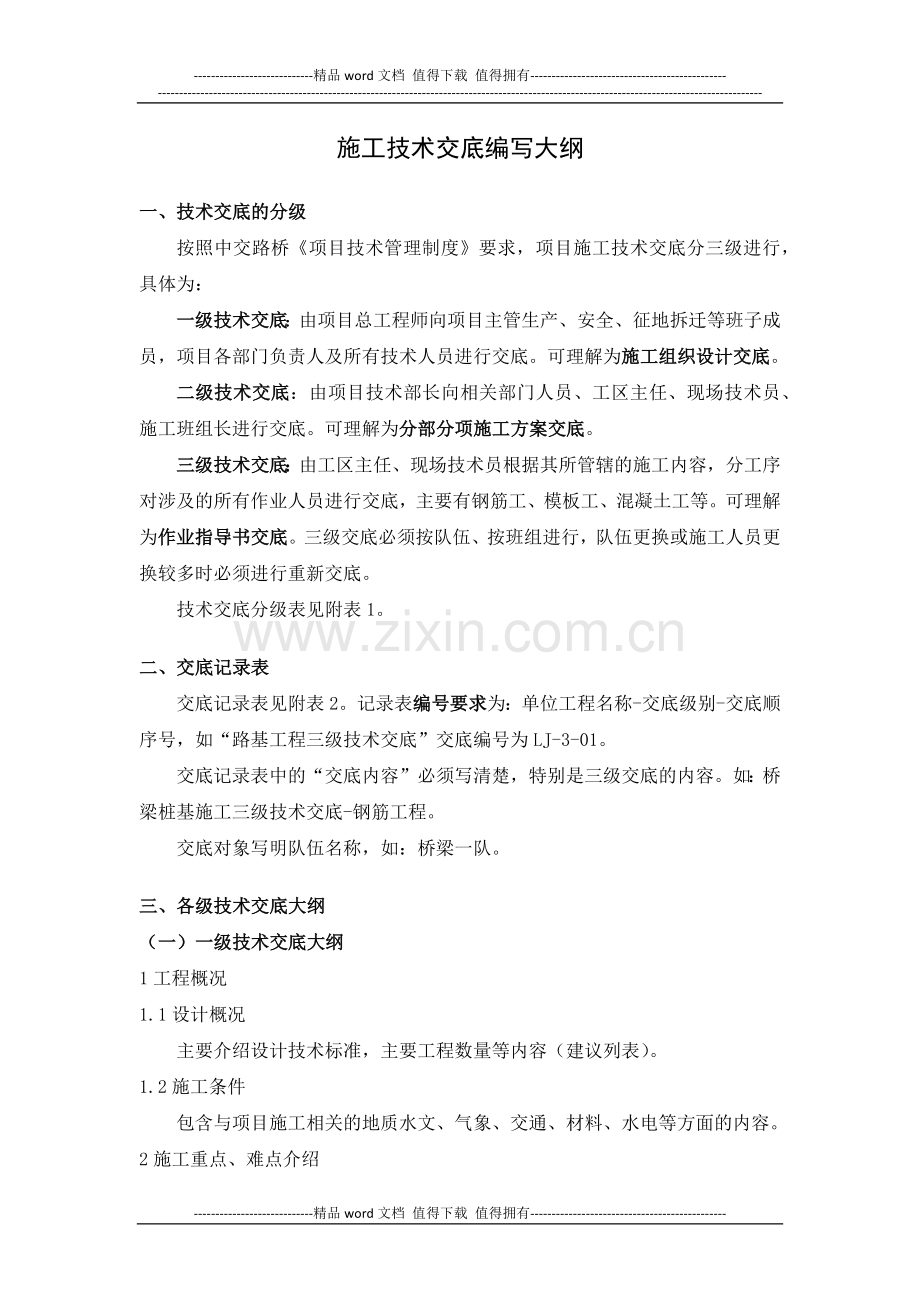

施工技术交底编写大纲
一、技术交底的分级
按照中交路桥《项目技术管理制度》要求，项目施工技术交底分三级进行，具体为：
一级技术交底：由项目总工程师向项目主管生产、安全、征地拆迁等班子成员，项目各部门负责人及所有技术人员进行交底。可理解为施工组织设计交底。
二级技术交底：由项目技术部长向相关部门人员、工区主任、现场技术员、施工班组长进行交底。可理解为分部分项施工方案交底。
三级技术交底：由工区主任、现场技术员根据其所管辖的施工内容，分工序对涉及的所有作业人员进行交底，主要有钢筋工、模板工、混凝土工等。可理解为作业指导书交底。三级交底必须按队伍、按班组进行，队伍更换或施工人员更换较多时必须进行重新交底。
技术交底分级表见附表1。
二、交底记录表
交底记录表见附表2。记录表编号要求为：单位工程名称-交底级别-交底顺序号，如“路基工程三级技术交底”交底编号为LJ-3-01。
交底记录表中的“交底内容”必须写清楚，特别是三级交底的内容。如：桥梁桩基施工三级技术交底-钢筋工程。
交底对象写明队伍名称，如：桥梁一队。
三、各级技术交底大纲
（一）一级技术交底大纲
1工程概况
1.1设计概况
主要介绍设计技术标准，主要工程数量等内容（建议列表）。
1.2施工条件
包含与项目施工相关的地质水文、气象、交通、材料、水电等方面的内容。
2施工重点、难点介绍
3总体施工组织安排
4施工方案
含临建施工方案，以及对主要工程施工方法、工艺流程、关键性的施工技术及实施中存在的问题及解决办法。
5“四新”技术应用实施及注意事项（若有）
6施工进度计划及资源配置
6.1总体施工进度计划
6.2施工资源配置
7质量保证措施
8安全、环境保护措施
9文明施工及职业健康保证措施
注：各项保证措施应详细具体，避免客套话连篇。
（二）二级技术交底大纲
1 工程概况
1.1设计概况
主要介绍设计技术标准，主要工程数量等内容（可列表或见附图）。
1.2施工条件
包含与项目施工相关的地质水文、气象、交通、材料、水电等方面的内容。
2 施工重点、难点介绍
3 施工方案
含临建施工方案，以及对主要工程施工方法、工艺流程、关键性的施工技术及实施中存在的问题及解决办法。侧重交清每个分部分项工程的具体技术要求、采用的施工工艺标准、质量标准以及施工安全技术注意事项（对于各项技术指标明确其范围，计算公式交底到各个人员）。
4 质量通病及预防措施
5 质量保证措施
6 安全、环境保护措施
7 文明施工及职业健康保证措施
注：各项保证措施应详细具体，避免客话、套话。
（三）三级技术交底大纲
1 工程概况
主要介绍本施工班组所负责施工内容。以钻孔桩的钢筋班组交底为例，工程概况中主要介绍钢筋的型号、长度、间距、连接要求等设计图纸中的要求即可。
2 施工作业指导（以钻孔桩钢筋班组交底为例）
2.1钢筋下料
2.2钢筋笼成型
2.3钢筋笼运输
2.4钢筋笼安装
含吊筋长度计算。
3 施工注意事项
施工注意事项中含质量、安全、文明施工、环境保护、职业健康等方面的内容。
注：三级交底一定要将相关数值量化、具体化，如：Φ16钢筋单面焊接搭接长度10d应换算成具体数值16cm；交底中尽量附形象生动的二维或三维图纸，特别是结构物钢筋较复杂时，应明确钢筋的具体位置。
四、技术交底文档格式要求
（一） 标题
各级标题的数字序号严格采用阿拉伯数字，一级标题为1，2，3；二级标题为1.1，1.2，1.3……；三级标题为：1.1.1，1.1.2，1.1.3，……；四级标题为：1.1.1.1，1.1.1.2，1.1.1.3……；四个层次以下可单独编号，如（1）（2）（3）或a.，b.，c.，一至四级标题不同层次的2个数字之间用圆点(.)分隔开，末位数字后面不加点号。带括号的序号和带圆圈的序号，后面不再加顿号、逗号之类。
一级标题，采用四号宋体，加粗，段前间距“自动”；二级标题，采用小四号宋体，加粗；正文采用小四号宋体，1.5倍行间距。
（二）插图、表格等
插图采用计算机画图，并贴在相应的位置，图号、图名用五号宋体，标注顺序为“图1，图2，……”；图纸绘制严格按照《制图标准》的要求进行。
工艺流程图建议采用“visio”软件绘制，然后贴在相应位置，图号标注与插图顺接。
表格序号为“表1，表2，……”。
（三）附件
1、图纸
施工技术交底图绘制严格按照《制图标准》的要求进行。
2、进度计划
网络图、横道图采用梦龙软件绘制。
3、计算书
涉及结构计算的，必须附相关计算书。计算书中不能只附采用软件计算的截图，必须列出相关参数、公式及具体计算结果的分析。
五、技术交底签到表
见附表3。
六、存档要求
技术交底完成后，按照“交底记录表→交底内容→交底签到表”的顺序整理装订，然后按交底记录表编号顺序进行存档，卷内目录见附表4。交底数量较多的，可进一步按单位工程名称分别存档。

附表1
技术交底分级表

附表2：
项目施工技术交底记录表
编号：
工程项目

交底内容

交底级别

交底对象
桥梁X队
交底内容要点：
交底人

交底参与人员
　写“见签到表“
接受交底人员
发放交底时签字
备注

附表3：
技术交底签到表
交底内容

交底级别

交底地点

交底时间

参加人员
姓名
部门/单位
姓名
部门/单位

附表4：
级技术交底卷内目录
序号
交底记录编号
交底名称
交底日期
归档日期
备注

第 页
