各种配电箱接线系统图.doc

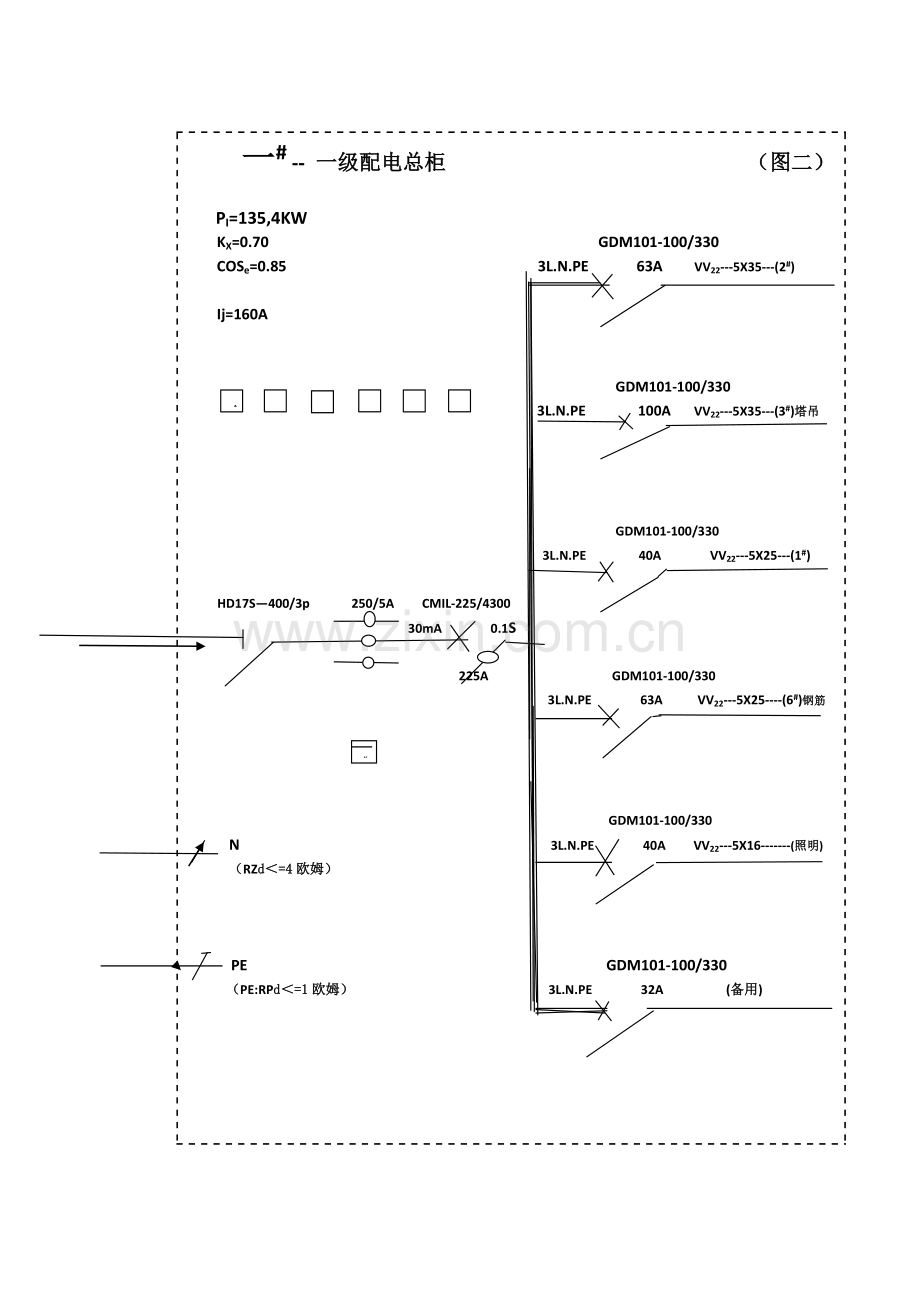

一# -- 一级配电总柜 （图二）

PI=135,4KW
KX=0.70 GDM101-100/330
COSe=0.85 3L.N.PE 63A VV22---5X35---(2#)

KKKKKKKKKKKKKKKkk kk
AAAAAAAVVVVVVVV
Ij=160A

GDM101-100/330
3L.N.PE 100A VV22---5X35---(3#)塔吊

GDM101-100/330
3L.N.PE 40A VV22---5X25---(1#)

HD17S—400/3p 250/5A CMIL-225/4300
30mA 0.1S

225A GDM101-100/330
3L.N.PE 63A VV22---5X25----(6#)钢筋

GDM101-100/330
N 3L.N.PE 40A VV22---5X16-------(照明)
（RZd＜=4欧姆）

PE GDM101-100/330
（PE:RPd＜=1欧姆） 3L.N.PE 32A (备用)

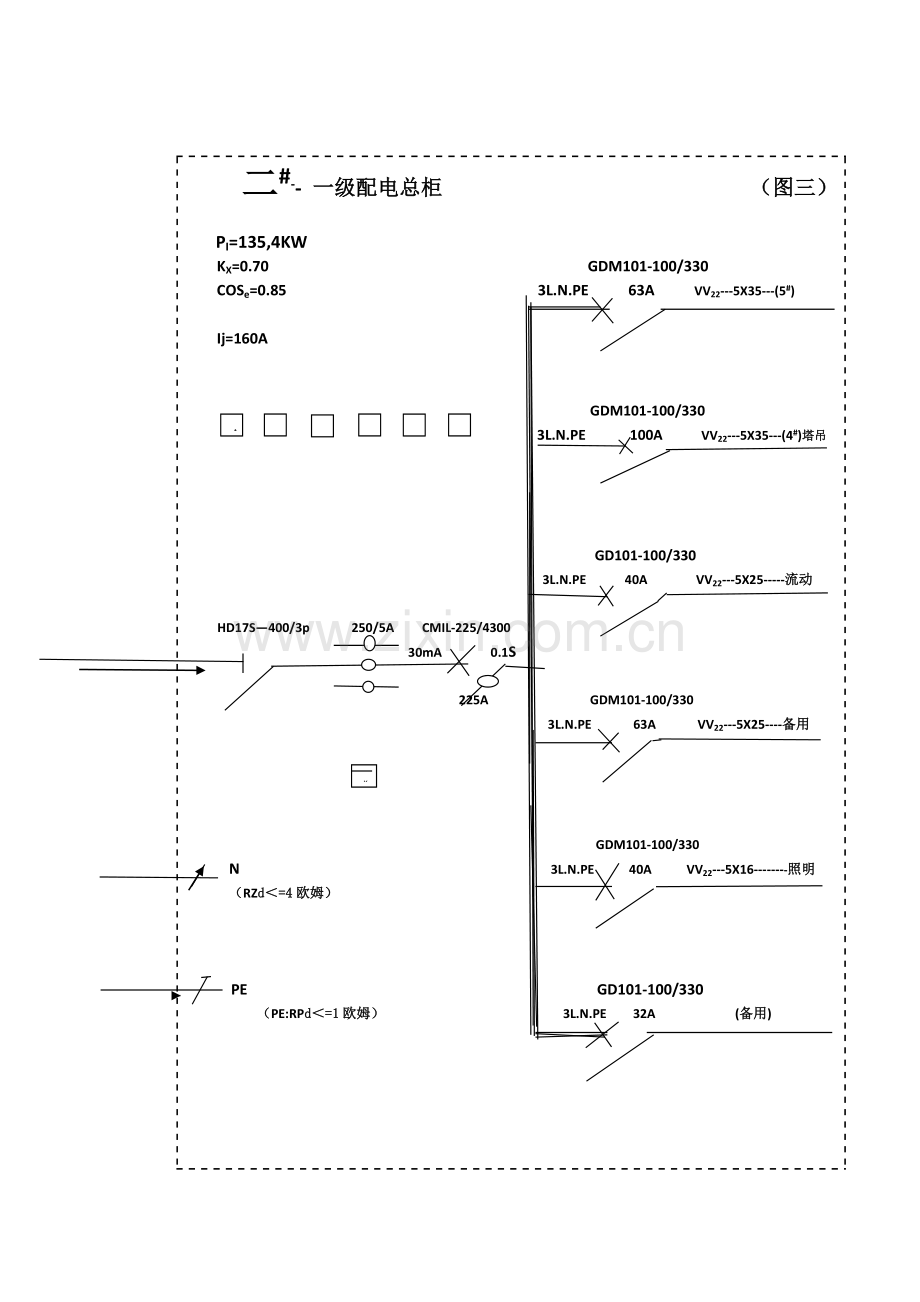

二#-- 一级配电总柜 （图三）

PI=135,4KW
KX=0.70 GDM101-100/330
COSe=0.85 3L.N.PE 63A VV22---5X35---(5#)

KaaaaaaaaaaaKKKKKKKKKKKKKKkk kk
AAAAAVVVVVVVV
Ij=160A

GDM101-100/330
3L.N.PE 100A VV22---5X35---(4#)塔吊

GD101-100/330
3L.N.PE 40A VV22---5X25-----流动

HD17S—400/3p 250/5A CMIL-225/4300
30mA 0.1S

225A GDM101-100/330
3L.N.PE 63A VV22---5X25----备用

GDM101-100/330
N 3L.N.PE 40A VV22---5X16--------照明
（RZd＜=4欧姆）

PE GD101-100/330
（PE:RPd＜=1欧姆） 3L.N.PE 32A (备用)

二级分配电箱接线系统图
（图四）

N淡蓝色 BV—1X6.0mm2

N
HD BV-3x16mm2 HD/100 HD/100 HD/100 HD/100 HK2
L1.L2.L3
200A

N PZ15LE-- 同1 同1 同1 PZ15LE-
-40/3902 40/290
30mA 30mA
63A 0.1S 40A 40A 32A 32A 0.1S

L1 L2. L3 标明设备
名称及编号 同左 同左 同左
L2. (L1、
L3) N
N

N-端子排
N------端子排 PE-端子排
PE-端子排

进线端子 引出线
端子 同左 同左 同左 同左

PE 3L PE 3L PE 3L PE 3L PE 1L.N

1 2 3 4 5

二级分配电塔吊专用箱 （图）

N—BV—1X6.0mm2
N

HD BV-3X25mm2 HD
100 20 HK2

80A 32A
FQ-200 PZ15LE
30MA 40/290
N 0.1S 30mA
0.1S

N-端子排
PE—端子排

PE 3L PE 1L.N
进线端子 出线端子

3L
N
PE

开关箱接线系统图
（图七）

PZ15LE-
40A PZ-40/3902
40A HD-20 30mA（振动器
） 15mA）
0.1S

3L
PE—端子排
进线端子
出线端子

箱内用保持器固定进出入线 PE

PE.3L 3L

三相四线供电时局部TN-S接零保护系统零线N、PE引出示意图

(引出线形成三相五线制TN—S接零保护系统) （图八）

L1 L2 L3 N

重复接地

接地极L50X5

PE (接地极L50X5热镀锌
角钢=2.5m不少于3处)
DK
接地极L50X5
RCD

接地极L50X5
L1 L2 L3 N PE

接地极L50X5
