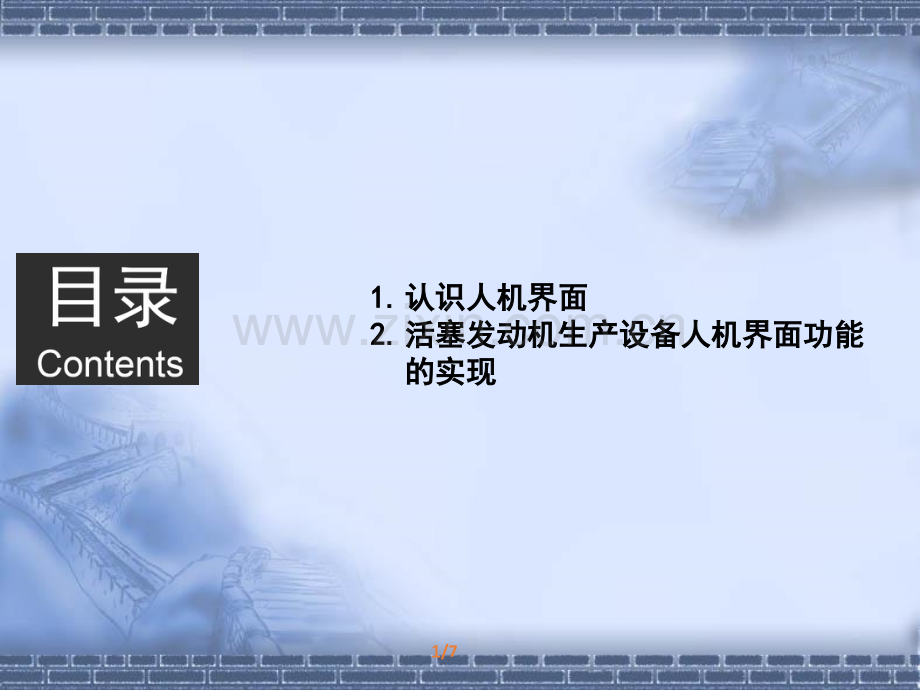

1、人机界面人机界面HMIHMI1.1.认识人机界面认识人机界面2.2.活塞发动机生产设备人机界面功能活塞发动机生产设备人机界面功能的实现的实现1/71 1认识人机界面认识人机界面 人机界面（Human Machine Interface）又称为人机接口，简称为HMI。从广义上说，HMI泛指计算机与操作人员交换信息的设备。在控制领域，HMI一般特指用于操作人员与控制系统之间进行对话和相互作用的专用设备。嵌入式人机界面2/71 1认识人机界面认识人机界面人机界面是按工业现场环境应用来设计的，其稳定性和可靠性与PLC相当，能在恶劣的工业环境中长时间连续运行，因此人机界面是PLC的最佳搭档。HMI触摸屏
2、系统一般包括两个部分：检测装置和控制器。触摸屏检测装置安装在显示器的显示表面，用于检测用户的触摸位置，在将该处的信息传送给触摸屏控制器。控制器的主要作用是接收来自触摸点检测装置的触摸信息，并将它转换成触点坐标，判断出触摸的意义后送给PLC。他同时能接收PLC发来的命令并加以执行，如动态的显示开关量和模拟量等。3/7THANK YOUSUCCESS2024/3/19 周二4可编辑2 2活塞发动机生产设备人机界面活塞发动机生产设备人机界面功能的实现功能的实现设备人机界面采用西门子KTP700 Basic，通过HMI触摸屏上按键与变量建立连接，按下触摸屏上的按键，触摸 屏控制器做出反应，给PLC发出
3、信号，然后PLC做出反应，驱动各自控制的内部继电器动作。工作站人机界面5/72 2活塞发动机生产设备人机界面功能的实现活塞发动机生产设备人机界面功能的实现PLC与HMI之间的通信线路直接通过接口连接线连接，硬件连接中使用了一个以太网交换机作为中介，将此二者连接。HMI触摸屏系统以太网交换机HMI接口及连接线HMI接口及连接线CPU1214C接口及连接线CPU1212C接 口及连接线HMI及以太网交换机6/72 2活塞发动机生产设备人机界面功能的实现活塞发动机生产设备人机界面功能的实现CPU1214C PROFINET接口及连接线CPU1212C PROFINET接 口 及 连接线PLC CPU 1214C和CPU 1212C7/7THANKS!THANKS!8/7THANK YOUSUCCESS2024/3/19 周二9可编辑
