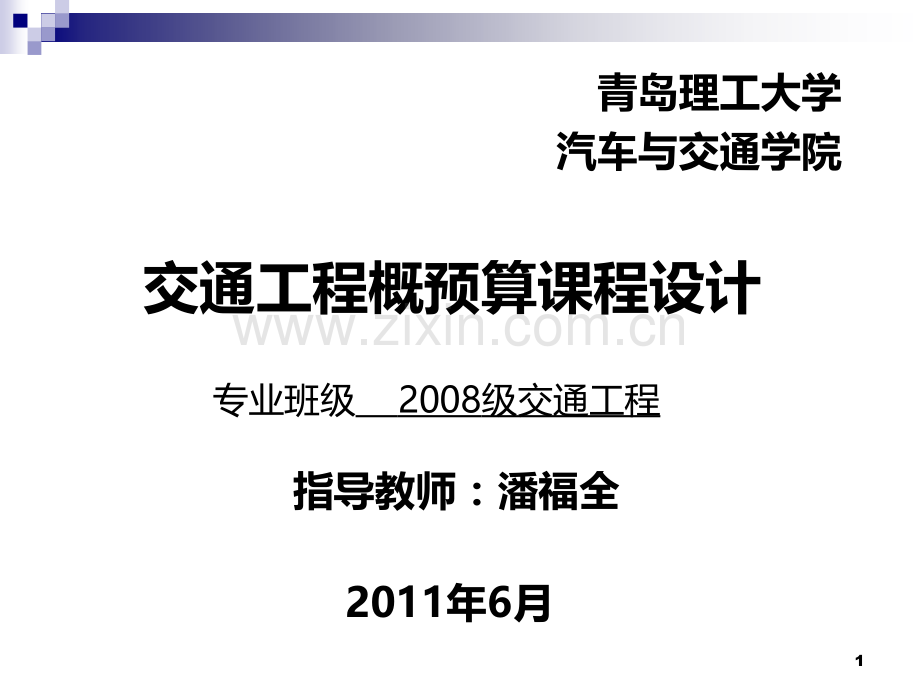

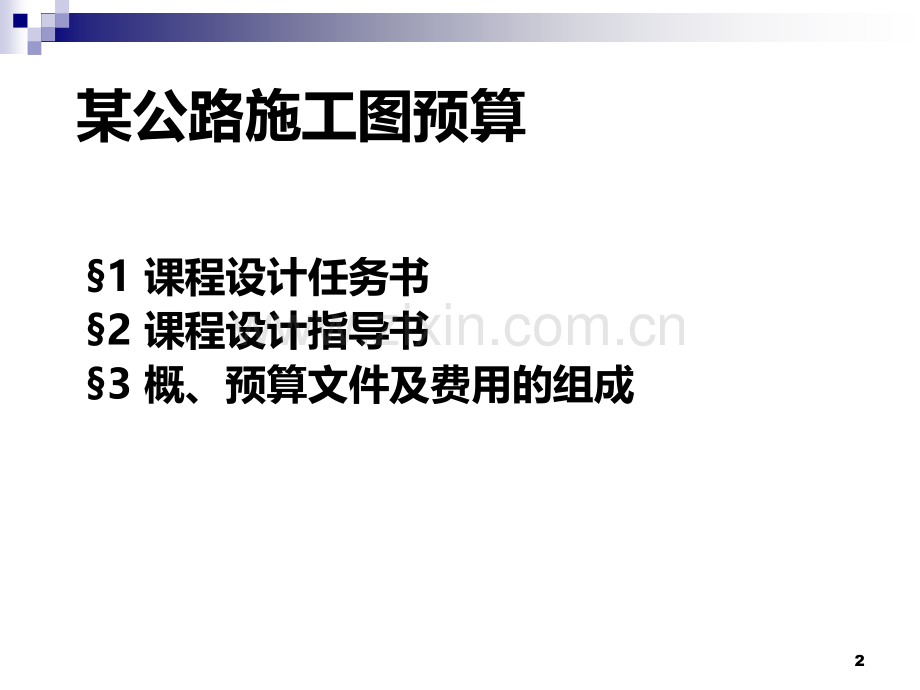

交通工程概预算课程设计指导教师：潘福全青岛理工大学汽车与交通学院2011年6月专业班级 2008级交通工程 1某公路施工图预算1 课程设计任务书2 课程设计指导书3 概、预算文件及费用的组成21 课程设计任务书一、课程设计任务n根据2007年版公路工程预算定额及其编制办法，编制某公路工程施工图预算文件。n具体设计题目见七（每个学生根据具体要求采用规定的数据）。3二、设计目的与要求n为巩固课堂所学知识，通过课程设计使学生了解并掌握编制公路工程概算、预算的过程与步骤，掌握公路基本建设工程预算编制办法的应用及各项费用的计算方法，进一步运用公路工程预算定额，加深对公路施工组织与预算联系的认识，最终使学生获得编制公路概预算文件的技能，为今后参加实际工作奠定基础。要求在规定时间内编制出切合实际，符合规定的预算文件，并据此作为考核学生成绩的主要依据。n根据课程设计指导书、概预算编制方法等，编制概算或预算的各种表格，并编写说明书，整理，复核，装订成册。4三、设计依据及参考文献n根据教材公路工程概预算、公路施工组织及概预算，以及交通工程概预算课程设计任务书、交通工程概预算课程设计指导书，完成本课程设计。主要参考文献如下：n1）交通部交公路发2007公路工程预算定额。n2）交通部交公路发2007公路工程概算定额。n3）交通部交公路发2007公路基本建设工程概、预算编制办法。n4）交通部交公路发2007公路工程机械台班费用定额。n5）山东省交通厅2008公路工程概算预算编制补充规定，或当地省公路工程基本建设项目概算预算编制办法补充规定的通知。n6）材料价格按照给定的计算，未提及的参考相关定额、规定，或当地2011年5月份主要材料价格。5四、设计成果装订顺序1、封面2、目录3、设计任务书（根据自己的题目和内容写）4、施工图预算编制说明5、01表(总概（预）算表)6、02表(人工、主要材料、机械台班数量汇总表)7、03表（建筑安装工程费计算表）8、04表（其他直接工程费及间接费综合费率计算表）69、05表（若需要）（设备、工具、器具购置费计算表）10、06表（工程建设其他费用及回收金额计算表）11、07表（人工、材料、机械台班单价汇总表）12、08表（分项工程概（预）算表）13、09表（材料预算单价计算表）14、10表（若需要）（自采材料料场价格计算表）15、11表（机械台班单价计算表）16、12表（若需要）（辅助生产工、料、机械台班单位数量表）。7五、设计成果及要求n所有成果采用word制作，正文采用小4号宋体，表格为五号字宋体，计算表格可采用excel表格，或word表格，文中标题采用小三号宋体加粗。nA4纸打印，左侧装订成册。8六、设计考核要求n课程设计的总成绩根据平时考勤、设计成果的完整性及正确性、资料装订等综合评定。9七、设计题目（一）、工程项目基本情况n该公路工程位于山东省青岛沿海地区境内的省道，地处平原微丘区，冬季气温见全国冬季施工气温去划分表，雨量区及雨季期见全国雨季施工雨量区及雨季期划分表。根据设计资料编制施工图预算文件。10（二）、主要设计资料1.全线按平原微丘区二级公路标准设计，为改建工程，设计车速为80 km/h。路基宽度12m，路面宽度8.0m，路线长9.258 km，里程桩号为K10+000K19+258，主要工程内容细目详见相应表格。2.该项目建设期为一年，2012年初开工建设，2012年底竣工。3.该项目工地转移距离为50 km，主副食综合里程为5 km。按施工期平均每昼夜双向行车次数1000次来计取行车干扰增加费。4.公路交工前养护费按养护1个月考虑，养路费执行北京标准。5.规费按照表1取值。116.第二部分费用设备，工具，器具及家具购置费不计。7.第三部分费用，除了考虑土地征用及拆迁补偿费、前期工作费外，其他不考虑。前期工作费按第一部分建筑安装工程费的1.5%计，征地拆迁数量及补偿标准，见表2。8.本项目人工单价49.2元/工日，主要材料供应价格、运距、运价率见表3。费率标准执行公路工程基本建设项目概算预算编制办法(JTG B06-2007)。9.夜间施工增加费，冬季、高原施工增加费不计。10.利润的费率为4%，综合税率按纳税人在市区计。11.预备费按直接费和间接费之和的3%计。n表格等其他具体见课程设计任务书。122 课程设计指导书n具体见文件交通工程概预算课程设计指导书n完成的方法：1、手算2、电算-计算机-软件，例如 海德纵横SmartCost公路工程造价系统 等。133 概、预算文件及费用的组成一、概、预算文件的组成n概、预算文件是设计文件的组成部分，由封面及目录、编制说明及全部概、预算表格组成。(一)封面及目录n 概、预算文件的封面和扉页应按公路工程基本建设项目设计文件编制办法中的规定编制，扉页的次页应有建设项目名称，编制单位，编制、复核人员姓名并加盖执业(从业)资格印章，编制日期及第几册共几册等内容，目录应按概、预算表的表号顺序编排。14(二)概、预算编制说明n概、预算表格编制完成后，应写出编制说明，文字力求简明扼要。叙述的内容一般有:1.建设项目设计资料的依据及有关文号，如建设项目可行性研究报告批准文号、初步设计和概算批准文号，以及根据何时的测设资料及比选方案进行编制的等。2.采用的定额、费用标准，人下、材料、机械台班单价的依据或来源，补充定额及编制依据的详细说明。3.与概、预算有关的委托书、协议书、会谈纪要的主要内容(或将抄件附后)。4.总概、预算金额，人工、钢材、水泥、木材、沥青的总需要量情况，各设计方案的经济比较，以及编制中存在的问题。5.其他与概、预算有关但不能在表格中反映的事项。15(三)概、预算表格n概、预算文件的主要内容和组成部分是概、预算表格，概、预算表格是一个有机的整体，它们互相联系，共同反映出工程的费用。n概、预算的材料和机械台班单价及各项费用的计算都应通过表格反映。各种表格的计算顺序及相互关系如图4-1所示。16(四)甲组文件和乙组文件n概、预算文件是设计文件的组成部分，按不同的需要分为甲组文件和乙组文件。n甲组文件为各项费用计算表，乙组文件为建筑安装工程费各项基础数据计算表(只供审批使用)。n甲、乙组文件应按公路工程基本建设项目设计文件编制办法关于设计文件份数要求，随设计文件一并报送。n报送乙组文件时，还应提供“建筑安装工程费各项基础数据计算表”的电子文档和编制补充定额的详细资料，并随同概、预算文件一并报送。n乙组文件中的“建筑安装工程费计算数据表”(08-1表)和“分项工程概(预)算表”(08-2表)应根据审批部门或建设项目业主单位的要求全部提供或仅提供其中的一种。17n概、预算应按一个建设项目如一条路线或一座独立大(中)桥、隧道进行编制。当一个建设项目需要分段或分部编制时，应根据需要分别编制，但必须汇总编制“总概(预)算汇总表”。n甲、乙组文件包括的内容如下:甲组文件包括:1)编制说明;2)总概(预)算汇总表(01-1表);3)总概(预)算人工、主要材料、机械台班数量汇总表(02-1表);4)总概(预)算表(01表);5)人工、主要材料、机械台班数量汇总表(02表);6)建筑安装工程费计算表(03表);187)其他上程费及间接费综合费率计算表(04表);8)设备、工具、器具购置费计算表(05表);9)工程建设其他费用及回收金额计算表(06表);10)人工、材料、机械单价汇总表(07表)。乙组文件包括:1)建筑安装工程费计算数据表(08-1表);2)分项工程概(预)算表(08-2表);3)材料预算单价计算表(09表);4)自采材料料场价格计算表(10表);5)机械台班单价计算表(11表);6)辅助生产工、料、机械台班单位数量表(12表)。19二、概、预算费用的组成n公路工程项目全部建设费用，以其基本造价表示。n公路基本造价则由概、预算总金额、回收金额所构成。n其中概、预算总金额是由建筑安装工程费，设备、工具、器具及家具购置费，工程建设其他费用和预备费组成，如图4-2所示。2021三、概、预算项目n公路工程建设项目的基本造价，是由具体的工程项目的工、料、机费用和该建设项目所应计列的各种费用汇总而得的。n为了使全国的公路概、预算编制规范化，在公路工程基本建设项目概算预算编制办法(以下简称编制办法)中对工程项目和费用项目的名称、层次作了统一的规定。从而可以防止出现混乱、漏列、重列、错列的现象。221.公路工程概、预算项目主要内容第一部分 建筑安装工程第一项 临时工程第二项 路基工程第二项 路面工程第四项 桥梁涵洞工程第五项 交叉工程第六项 隧道工程第七项 公路设施及预埋管线工程第八项 绿化及环保工程第九项 管理、养护及服务房屋第二部分 设备及工具、器具购置费第三部分 工程建设其他费用概、预算项目表的详细内容见附录一。P17723242.概、顶算项目编制的注意事项n1)概、预算项目应按项目表的序列及内容编制，如果实际出现的工程和费用项目与项目表的内容不完全相符时，一、二、三部分和“项”的序号应保持不变，“目”、“节”、“细目”可随需要增减，并按项目表的顺序以实际出现的“目”、“节”、“细目”依次排列，不保留缺少的“目”、“节”、“细目”的序号（P178，01表）。如第二部分设备、工具、器具及家具购置费在工程中不发生时，第三部分工程建设其他费用仍为第三部分。25262)路线工程第一部分第六项为隧道工程，第七项为公路设施及预埋管线工程，若路线中无隧道工程项目，但其序号仍保留，公路设施及预埋管线工程仍为第七项。但如“目”、“节”或“细目”发生这样情况时，可依次递补改变序号。3)路线建设项目中的互通式立体交叉、辅道、支线，如工程规模较大时，也可按概、预算项目表单独编制建筑安装工程费，然后将其概、预算建筑安装工程总金额列入路线的总概、预算表中相应的项目内。4)概、预算应按一个建设项目(如一条路线或一座独立大、中桥)进行编制，当一个建设项目需要分段或分部编制时，应根据需要分别编制，但必须汇总编制“总概(预)算汇总表”、27
