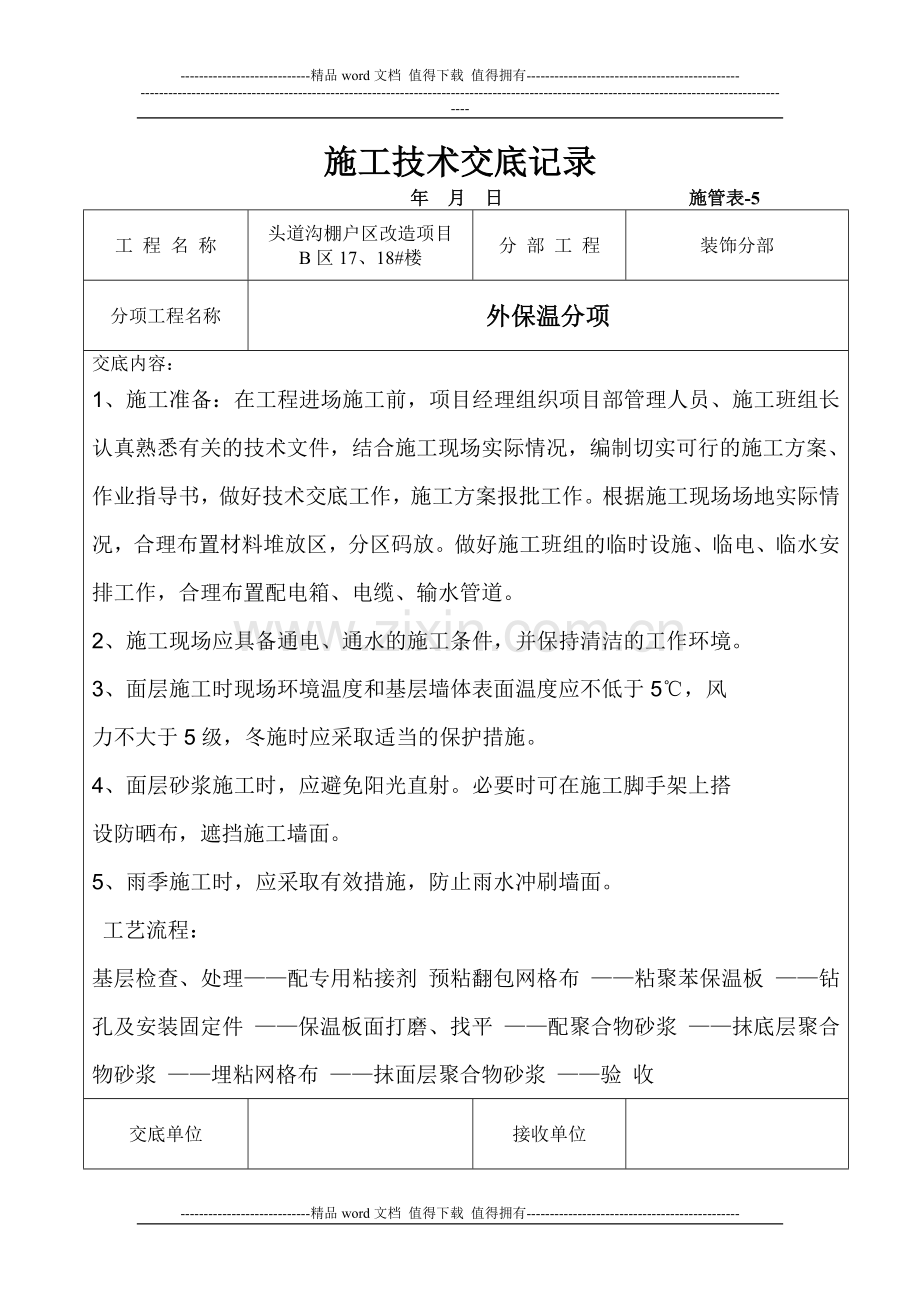

-精品word文档 值得下载 值得拥有-施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容：1、施工准备：在工程进场施工前，项目经理组织项目部管理人员、施工班组长认真熟悉有关的技术文件，结合施工现场实际情况，编制切实可行的施工方案、作业指导书，做好技术交底工作，施工方案报批工作。根据施工现场场地实际情况，合理布置材料堆放区，分区码放。做好施工班组的临时设施、临电、临水安排工作，合理布置配电箱、电缆、输水管道。2、施工现场应具备通电、通水的施工条件，并保持清洁的工作环境。 3、面层施工时现场环境温度和基层墙体表面温度应不低于5，风 力不大于5级，冬施时应采取适当的保护措施。 4、面层砂浆施工时，应避免阳光直射。必要时可在施工脚手架上搭 设防晒布，遮挡施工墙面。 5、雨季施工时，应采取有效措施，防止雨水冲刷墙面。 工艺流程： 基层检查、处理配专用粘接剂 预粘翻包网格布 粘聚苯保温板 钻孔及安装固定件 保温板面打磨、找平 配聚合物砂浆 抹底层聚合物砂浆 埋粘网格布 抹面层聚合物砂浆 验 收 交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容： 施工工艺： 1、 弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩逢线、装饰缝线等。2、 挂基准线：在建筑外墙大角（阴阳角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，用以控制聚苯板的垂直度和平整度。 3、 配制专用粘接剂： 、根据专用粘接剂的使用说明书提供的掺配比例配制，专人负责，严格计量，机械搅拌，确保搅拌均匀。 、拌和好的粘接剂在静停5min后再搅拌方可使用。 、粘接剂必须随拌随用，拌和好的粘接剂应保证在1h内用完。 4、 预粘翻包网格布：凡在聚苯板侧边外露处（如伸缩缝、门窗洞口处），都应做网格布翻包处理。 5、 粘贴聚苯板： 、 外保温用聚苯板标准尺寸为600mm900mm、600mm1200mm两种，非交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容：标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。 、 阴阳角处必须相互错茬搭接粘贴。、 门窗洞口四角不可出现直缝，必须用整块聚苯板裁切出刀把状，且小边宽度200mm。 、 粘贴方法采用框点法，即聚苯板四周80mm宽抹粘结剂，中间为梅花形点粘，粘结面积应大于40%并粘贴牢固。 、 聚苯板抹完专用粘接剂后必须迅速粘贴到墙面上，避免粘接剂结皮而失去粘接性。 、 粘贴聚苯板时应轻柔、均匀挤压聚苯板，并用2m靠尺和拖线板检查板面平整度和垂直度。粘贴时注意清除板边溢出的粘接剂，使板与板间不留缝。 6、 安装固定件： 、 固定件安装应至少在粘完板的24h后再进行。 、 固定件长度为板厚50mm。 、 用电锤在聚苯板表面向内打孔，孔径视固定件直径而定，进墙深度不小于交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容：60mm，拧入固定件，钉头和压盘应略低于板面。7、 板面打磨、找平：对板面接缝高低较大的区域用粗砂纸打磨找平，打磨时动作要轻，并以圆周运动打磨。8、 配制聚合物砂浆：（方法及要求同配制专用粘接剂）。 9、 抹聚合物砂浆：聚合物砂浆分底层和面层两次抹灰。 、 在聚苯板面抹底层砂浆，厚度为2mm2.5mm。同时将翻包网格布压入砂浆中。门窗洞口的加强网格布也应随即压入砂浆中。 、 贴网格布：将网格布紧绷后贴于底层抹面砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布褶皱。网格布不得压入过深，表面必须暴露在底层砂浆之外。网格布上下搭接宽度不小于80mm，左右搭接宽度不小于100mm。 、 网格布粘贴完后，在表面抹一层0.5mm1mm面层聚合物砂浆。 10. 细部做法必须符合05S3-A型中的做法 交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容：11. 外墙外保温所用材料均应符合标准，并出示合格证和检测报告。12、挤塑聚苯板安装的允许偏差及检验方法 项次 项目 允许偏差（mm） 检查方法1 表面平整 3 用2m靠尺及塞尺检查2 垂直度 每层5 用2m托线板检查 全高 H/1000且不大于20 用经纬仪或吊线检查3 阴阳角垂直 4 用2m托线板检查4 阴阳角垂直 4 用200mm方尺和塞尺检查5 接缝高差 1.5 用靠尺和塞尺检查6 阴阳角方正 4 用20cm方尺和塞尺检查7 装饰条平直 3 用2m靠尺及塞尺检查13、施工中注意的质量问题1）挤塑板安装的垂直度、平整度必须符合施工验收要求；2）挤塑板拼缝不严密，缝间塞填碎料；交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项交底内容：3）挤塑板相邻间高差过大；4）锚固件的数量不得过少，保证每平方米1-2个，门窗口应力集中处加设增强网格布；5）分格条必须保证平直度，不得出现扭曲、断裂现象；6）面层砂浆厚度不宜过薄，以不露网格布为准；14、成品保护措施1、施工中各专业工种应紧密配合，合理安排工序，严禁颠倒施工。2、分格线、滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。3、其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口。4、施工完毕的墙体不得随意开凿，如确属需要，应在聚合物水泥砂浆达到设计强度后方可施工，施工完毕后周围应恢复原状，并注意对接缝做防水处理。交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项（岩棉）交底内容：岩棉保温的施工工序主要有以下几点：由于岩棉表面无装饰性，而且会有纤维洒落，因此必须隐蔽使用。岩棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。1.岩棉板外保温墙体的主要关键是：岩棉板外保温墙体是由功能分明的墙体结构层、保温层、饰面层三部分组成。保温层与结构层以连接方式。龙骨施工完毕后，在龙骨夹层中铺贴防火岩棉保温层。2.保温层与结构层连接方式：保温层与结构层的连接方式采用8*120/10*140膨胀螺栓方案固定，每块岩棉板6个胀栓，岩棉板厚度50-100、抹灰层15、为保证胀栓锚入结构层大于25，在钻头上做好标记。保证岩棉板厚度不出现负差，施工方法方便，耐火、安全可靠，而且也有较好的耐久性。3.岩棉板的安装1）岩棉板的排板要求：按标准整张幅面（规格：1000*630）进行自下而上沿水平方向横向按1/2板长交错铺贴。从墙体拐角处开始垂直交错连接固定板材，保证拐角处顺直且垂直。阴、阳角处岩棉板交错互锁。门窗洞口四角处岩棉交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项（岩棉）交底内容： 板不得拼接，应采用整块岩棉板切割成形切口与板面垂直，墙面的边角处应用同样的保温板粘贴固定。2）岩棉板使用前先设计好铺设方式。计算尺寸剪裁下料，剪裁边缘直线误差应小于5mm，拼缝不大于2mm3）岩棉板铺设自上而下相互联接，岩棉板应按顺序铺设，当遇到门窗洞口时，应符合相关图集要求。岩棉板面锚固及表面处理锚固：在安装岩棉板锚固件的安装入结构墙深度不小于25mm。选8*120mm/10*140mm的锚固螺进行锚固，采用电锤在外墙钻孔，孔径为10/12mm；孔深为120-150mm（含保温板厚度），使岩棉板与外墙面紧密结合用塑料膨胀螺栓安装并坚固。锚固点紧固后应低于岩棉板表面1-2mm。锚固点的布置方式：在岩棉板四角及水平缝中间均设置锚固点。锚栓件的安装纵向间距300mm，横向间距400mm，梅花形布置，基层墙体转角处加密至间距200mm，并满足设计及相关标准的要求。交底单位接收单位交底人接收人施工技术交底记录 年 月 日 施管表-5工 程 名 称头道沟棚户区改造项目B区17、18#楼分 部 工 程装饰分部分项工程名称外保温分项（岩棉）交底内容：质量要求及保证措施1）基层处理：垂直、平整度在5mm以内。在固定板前所有的水落管、各种线管等预埋件必须按设计图纸和施工验收规范要求安装完毕。脚手架距墙应在300mm以上。2）剪裁岩棉板：专用刀、锯，确保板材尺寸精确，裁口整齐。3）岩棉板：要严格控制岩棉板厚度、宽度均匀、挺直，必须保证结合一致，转角部位应咬茬搭接。4）系统部位的要求：a.岩棉板的表观密度应符合设计要求。b.岩棉板表面不得长期裸露，c.单个锚栓检查抗拉承载力标准值大于等于0.3KN。d.板缝应挤紧，相邻板应齐平，板间缝隙不得大于2mm，板间高差不得大于1.5mm。e.外保温施工的环境温度不低于5，5级以上大风天气和下雨天气禁止施工。f.质量偏差要求符合相关规定。交底单位接收单位交底人接收人关于御福花园基坑施工方法2#电梯井土方开挖及清理1. CFG桩按要求到完成面，人工5人（杨）配合小挖机清理电梯井内桩头及土方；2. 人工5人（杨）配合小挖机2#基坑坡道土方开挖及修坡。3. 2#基坑清理具备验槽条件；注：工期：1天 人工：5人 机械：小挖机、铲车2#褥垫层施工1. 以上工作完成。现场标高控制完成，材料进场2. 人工6人（马）配合铲车进行褥垫层铺设，高度过程控制；压路机静压褥垫层到要求高度3. 三方共同验收。注：工期：2天 人工：6人 机械：铲车 材料：石子共约251 m2#垫层浇筑1. 褥垫层工作完成后，具备垫层浇筑。2. 工人（马）联系，砼厂家提前联系。3. 现场标高及施工要求给工人交底。高度过程控制，及时抹面注：工期：1天 材料：砼约113m 机械:泵车等1#电梯井土方开挖及清理1. 人工5人（杨）挖电梯井斜坡桩头，2. CFG桩按要求修到完成面。3. 工人（马）联系铺褥垫层及斜坡垫层浇筑。注：工期：4天 机械：小车 -精品word文档 值得下载 值得拥有-
