1、第一节 编制依据1. 商水县2008年度扶贫开发道路建设项目第五标段工程招标文件。2. 商水县2008年度扶贫开发道路建设项目第五标段施工图纸。3.、商水县2008年度扶贫开发道路建设项目第五标段技术条款.4.中华人民共和国国家标准混凝土结构工程施工及验收规范GB50204-2002。5.公司档案管理室提供的有关类似工程的建设资料,公司现有及工程机械库存清单。6.单位的机械设备施工能力、工程人员、同类工程的施工技术、施工经验。7.施工现场的具体情况。第二节 工程概况工程名称:商水县2008年度扶贫开发道路建设项目第五标段。资金来源:中央、省、市财政扶贫资金。结构形式:15cm12%白灰土基层、

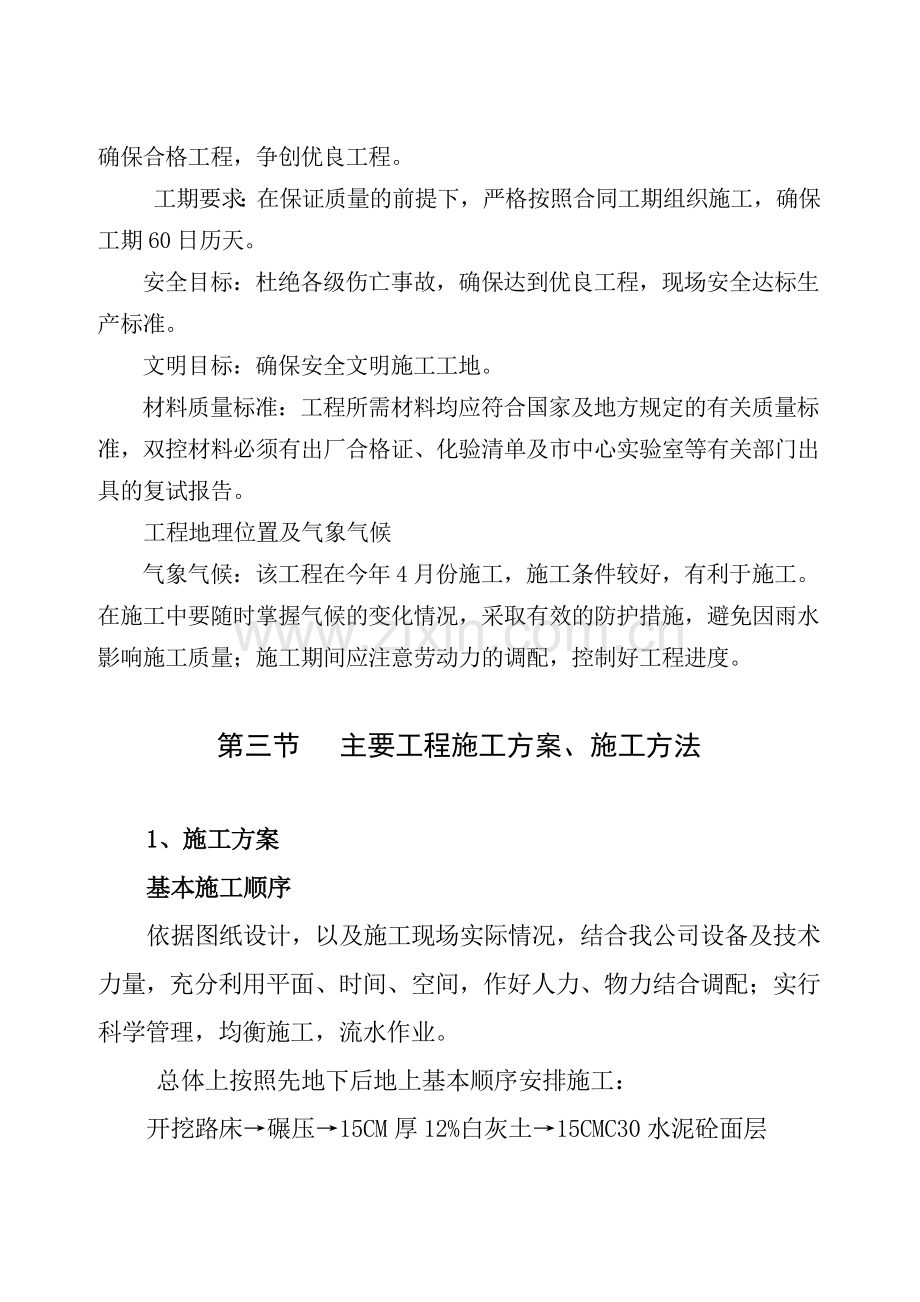

2、15cmC30混凝土路面水泥砼面层。工程地点:大武乡赵庄村。道路长度、面积:3289M2现场条件:三通一平已完成,具备施工条件承包方式:实行包工、包料、包质量、包工期承包形式。质量要求:严格每道工序管理,坚持过程精品,分部合格率100,确保合格工程,争创优良工程。工期要求:在保证质量的前提下,严格按照合同工期组织施工,确保工期60日历天。安全目标:杜绝各级伤亡事故,确保达到优良工程,现场安全达标生产标准。文明目标:确保安全文明施工工地。材料质量标准:工程所需材料均应符合国家及地方规定的有关质量标准,双控材料必须有出厂合格证、化验清单及市中心实验室等有关部门出具的复试报告。工程地理位置及气象气候

3、气象气候:该工程在今年4月份施工,施工条件较好,有利于施工。在施工中要随时掌握气候的变化情况,采取有效的防护措施,避免因雨水影响施工质量;施工期间应注意劳动力的调配,控制好工程进度。第三节 主要工程施工方案、施工方法1、施工方案基本施工顺序依据图纸设计,以及施工现场实际情况,结合我公司设备及技术力量,充分利用平面、时间、空间,作好人力、物力结合调配;实行科学管理,均衡施工,流水作业。总体上按照先地下后地上基本顺序安排施工: 开挖路床碾压15CM厚12%白灰土15CMC30水泥砼面层2、施工准备工程复测:根据设计图纸提供的测验设置基准和测量标志,复测导线点和水准点,将复测结果报送监理工程师核查,

4、批复后作为施工放样的依据,然后根据导线点和设计图纸定出各施工部位的平面位置。永久性标志桩树立易识别的标志并加以保护。发生损坏或移位时重新恢复标志桩。 选经验丰富的专用设备业技术人员组成测量组,严格遵守中华人民共和国行业标准中的规定,每项测量经监理工程师核查后开工。测量仪器配置如下表。工程试验试验室建立 为确保试验数据准确,在项目经理部设立常规试验室,全面负责合同段内的试验工作,包括各种原材料试验,施工成品、半成品检验、施工过程中的控制与检验工作。试验室满足甲方和监理工程师要求,部分项目报送中心实验室,仪器配备如下表。序号名称规格单位数量备注1经纬仪J2部1放样轴线控制2水准仪S3部3水准测量3

5、塔尺5m部3标高测量4钢尺50m部2测量放样5钢尺3m部6测量放样试验制度试验仪器、仪表定期检测,精度符合试验标准要求,使用前调试准确。选用有试验员资质证书并有责任心的技术人员上岗,对进场材料检验出厂合格证和外观质量,取样复试合格后使用。试验过程中严格执行操作规程实施细则,确保数据准确。对重要和较复杂的检测项目,试验人员不少于两人,除仪器能自动采集数据外,检验人员读数,记录人员复读,防止数据在传递过程中发生错误;试验人员对技术复杂工程和关键工序在施工中全程跟踪检验试验,发现问题及时向技术负责人汇报。试验过程中认真做好真实、完整的原始记录。试验人员运用误差分析知识,正确处理数据,不擅自取舍数据,

6、根据所得的数据按相应公式计算,结果由质量负责人复核,根据计算结果对工程质量及施工方法提出改进意见。实验仪器配置表序号设备名称生产厂家性能状况1重型标准击实仪河北沧州良好2液塑限联合测定仪广东佛山良好3灌砂法、环刀法测定仪河北沧州良好4称量盒河北沧州良好5干燥箱(0-300可调)、上海良好6三米直尺南京良好7弯沉仪南京良好8水泥胶砂试模河北沧州良好9砼试模河北沧州良好10砂浆试模河北沧州良好11坍落度筒河北沧州良好 材料试验、配合比试验委托取得计量认证的机构进行试验工作完成后填写试验报告,最后由试验人、复核人、技术负责人签名。材料要求及试验方法水泥:采用同一生产厂家的42.5级以上普通硅酸盐免检

7、水泥,依据标准为GB175硅酸盐、普通硅酸盐水泥。同一生产时间、同一进场日期作为一个验收批次,每200T(不足200T时按一个验收批次)取样一组,进行水泥标号化验、体积安定性检测(用沸煮法)、初凝时间试验(初凝时间不早于45分钟,终凝不迟于12小时)、细度试验(0.8mm方孔筛筛余不超过12%);水泥取样从袋装水泥20袋以上中取等量样品,拌和均匀后分成两等份(每份12Kg),一份由试验室按标准进行试验,一份密封保存备校验。砂、碎石:根据砼设计强度等级、结构物几何尺寸,严格控制材料的粒径,砂依据标准为GB/T4684建筑用砂,碎石依据标准为GB14685建筑用卵石、碎石。砂、碎石试验以同产地、同

8、规格、同进场时间,每400m3为一验收批次(不足400 m时按一验收批次),取试样一组,按监理要求数量,进行级配、密度、表观密度(容重)、含泥量等试验。在料堆上取样时,取样部位均匀分布。取样前先将取样部位表层铲除,然后在料顶部、中部、和底部抽取大致相等的试样,符合要求者用于施工。根据不用的砼配合比、水泥砂浆配合比和沥青混合料配比要求,使用不同的砂,根据细度模数,砂分类如下表:砂的分类分类粗砂中砂细砂细度模数3.73.13.02.32.21.6砂中杂质的最大含量要求如下表:砂中杂质的最大含量项 目C30砼含泥量(%)3其中泥块含量(%)1.0云母含量(%)2碎石的技术要求如下表:碎石的技术要求项

9、 目混凝土强度等级C30针片状颗粒含量(%)15含泥量(按质量计)(%)1.0泥块含量(按质量计)(%)0.5小于2.5mm的颗料含量(按质量计%)5 砼配合比:采用重量比,通过计算试配确定,现场施工设计的砼强度等级、构造物几何尺寸、质量验收标准以及砼施工和易性的要求,取样送试验室,填写砼配合比申请单,向试验室提出试配申请,经中心试验室试配,选取确定最佳配合比。不同部位的砼根据设计要求、满足抗渗、抗裂、抗压、抗侵蚀的物性。施工前根据配合比进行砼配合比试件的检验,在试验室进行抗压强度等试验,根据试验结果修改配合比,直至砼强度等各项指标均达到设计要求。 稠度试验:用坍落度法测定,将下无底上无盖的坍

10、落度筒放在光平的地面上,用脚踏稳,分三层装填混凝土拌合物。每装一层用捣棒均匀振捣25次,装完后,顶面用抹刀刮平抹光,然后将坍落度筒徐徐向上提起,这时记录混凝土拌合物在自重作用下产生的坍落高度();在测定坍落度的同时,观察混凝土拌合物的粘聚性、保水性及含砂情况,综合评定混凝土拌合物的和易性,从而使砼质量达到设计要求。强度试验:强度为立方体抗压强度,采用边长150的标准试件、每200m(不足部分按200m计)不同部位或不同施工班组取一组试件,每组3块,将试模内壁涂油分两次将拌合物入模(采用人工振捣),两次装料厚度大致相同,振捣沿螺旋形方向从边向中进行;振捣要垂直浆面,插上层时应穿到下层20-30处

11、。试件成型后,12小时后抹面,沿试模口抹平。制模完毕,认真填写施工及试块制作记录;试块静置一至二昼夜后,拆模编号。拆模后的试块放在温度数为203的不流动水中养护,水的PH值不小于7,同条件养护的试块成型后覆盖表面;试块按施工要求龄期填写“抗压强度试验报告单”,并送试验室进行砼抗压强度试验。水泥砂浆、水泥砼混合料加工:材料计量:用地磅对粗砂、碎石和水泥进行计量,袋装水泥每个批号复核其重量(误差在5%内),并保存好过磅记录。材料配合比偏差值:水泥为1%,中粗砂2%,碎石为3%,水为1%,计量人员下班前进行小结,施工员计算当班所完成工程量、水泥用量、砂石用量,进行总量分析,质检员和监理人员在记录上签

12、名。砂浆搅拌加工:砌筑用砂浆和抹灰用砂浆采用机械搅拌的式加工并保证配比准确。砌筑砂浆按重量比过磅计量,抹灰用砂浆按体积比计量。搅拌时先倒砂子、水泥等掺合料,最后加水,每盘的搅拌时间不小于3分钟,做到随拌随用。技术准备组织所有施工人员,认真学习设计文件和图纸要求,以及施工技术规范等与施工有关的各方面文件,做到任务明,图纸领会通,施工措施懂。对所用测量仪器及工具在进入工地前进行校验,凡精度达不到要求的,不准进入工地使用。组织所有施工人员到现场熟悉情况,便于施工组织统筹安排,并对设计图纸的工程量进行核实。现场准备施工用电:拟采用动力电与自发电相结合的方案,生活用电和拌和场用电采用动力电并备发电机组,

13、施工现场也采用动力电与自发电结合的供电方式。施工用水:采用现场降水所抽出的地下水或洒水车拉水。拆除工程:根据设计要求和施工现场情况,凡是对工程有影响的障碍物和旧路面结构,一律按设计标准进行拆除和清运出场,保证施工质量不受障碍物的影响。3、道路工程 路基施工工艺流程图路基施工工艺流程图测中、边桩测高程 放 样 检测含水量自卸车备土 补充洒水 推土机初平 测高程平地机整型人工摊铺备消石灰 平试件取样检测均匀度拌和机搅拌检测平整度 平地机精平监理批准检测密实度压路机碾压填质检表养护采用挖掘机挖土、推土机推土、人工挂线清理相结合的方法进行。 当地下水位较高或素土含水量较大路基的压实度达不到规定时,采用

14、翻晒、换土、加灰处理、设置砂垫层、砂桩、插板等方法进行。若遇有垃圾坑、坟穴、树根、腐植土等不符合要求的地方,及时报请监理和甲方,按处理办法处理至符合要求为止。每10M一断面控制高程,认真挂线整平,为提高精确度,稳压后,还要再进行第二次整平。路槽碾压路槽碾压的第一遍采用重型振动压路机静压或轻振进行稳压,而后再强振压实,当含水量适当时采用振动压路机和光轮压路机结合的方法进行碾压,压实度经检测达到标准,保证压实度大于95以上,不允许有裂纹、浮土、起皱等不良现象,要求坚实平整。并经监理工程师认可后,方能进行下道工序。碾压后不得有起皮、裂纹和灰包出现,若发现有不符合要求的地方,一定要认真整改。白灰土基层

15、(附白灰土施工工艺流程图) 该工序为15CM白灰土基层铺筑,备土前先由灰土量计算出需用的土量、石灰量。备料:石灰、土壤要经过化验合格后方可使用,消解每吨生石灰的用水量为600800KG,消解过程必须掌握用水量,使石灰能充分消解并保持一定潮湿度,以免过干飞扬或过湿成团量,使石灰能充分消解并保持一定潮湿度,以免过干飞扬或过湿成团,消解后的石灰过1CM石灰土施工工艺流程图基层铺松土基层材料 配合比设计 初步找平石灰消解或磨细生石灰粉铺石灰加水、检查含水量拌 合检查、调平、整型稳 压找补 整形含水量检验碾 压 养 生 的筛子,并尽快使用。根据计算的每米用土量将土备足,再根据每米用灰量进行人工翻拌,然后

16、使混合料按要求的松铺厚度,均匀地摊铺在要求的宽度上,摊铺时混合料的含水量高于最佳含水量1%2%,以补偿摊铺及碾压过程中的水份损失,采用稳定土拌和机拌和,在拌和时要及时检查含水量,使其等于或略大于最佳量,同时使素土和石灰充分拌和均匀,不得留有素土夹层,使拌和机能略破坏下层表面,以利于上下层粘结,并且试验员及时检测含灰量,含灰量必须符合设计要求,当灰土拌和均匀、无大的土块并且含灰量、含水量均符合要求时,方能进行整型工作。整型:根据设计高程和试验段得出的虚铺系数拉线,人工将混合料初步整平,然后用链轨车快速碾压一遍,以暴露潜在的不平整,在重复以上步骤,在整平的过程中,对于局部的低洼处,应用齿耙将其表层

17、5CM以上耙松,用拌好的混合料找平整。碾压:整形后立即进行碾压,先用轻型压路机进行碾压,然后用1821吨三轮压路机或振动压路机,按由边到中、由低到高重叠1/2轮宽的原则进行碾压,并连续碾压至要求的压实度,并且无明显轮迹为止。接头及纵缝的处理:两个工作段的衔接拌和,前一段拌和后,留出23M不进行碾压,待后一段施工时将前一段未压实部分一起进行拌和,并与后一段一起碾压,对于旧路加宽白灰土施工,势必会出现纵向搭接现象,在整型时,要将旧路基破至强度足够处,并按接梯形式留出一定宽度,在碾压时对纵缝处要多压2遍以利新旧结构层的结合。养生:待压实度检查合格后,要及时保湿养生,不得使稳定土表层干燥,也不得过分潮

18、湿或时干时湿,养生期不小于7天,养生可采用洒水、覆盖砂和低粘性土等方法。石灰土基础在施工中注意事项应在混合料大于和略小于最佳含水量时进行碾压,首先用12吨以上的压路机先轻压,后用重型压路机碾压。人工摊铺混合料时其虚铺系数为1.351.58。拌和时先用灰土拌和机拌和,后用铧犁将其底部素土翻起,再用灰土拌和机拌和两遍,犁将其底部再翻起并随时检查调整翻犁的深度,使稳定土全部翻透,严禁残留素土夹层。拌和时应达到15-25MM的土颗粒含量不超过5%。为确保工程质量,石灰采用集中消解,并且提前七天消解。养生期内除洒水车外,不得通行车辆,采用覆盖措施的石灰稳定土层上,经监理工程师批准通行的车辆,必须限制车速

19、不得超过30KM/H。C30水泥砼面层施工水泥砼面层施工采用摊铺机摊铺或人工摊铺。拌合料虚铺厚度按松铺系数1.15-1.2控制,或根据现场压实情况确定。C30水泥砼面层摊铺根据设计要求控制C30水泥砼面层顶面高程,定出控制桩,间距控在10M一个,待控制桩测设完成后,在施工段的一端打入28钢筋桩,把拉力器固定在钢筋桩上,另一端固定好钢丝绳(直径0.3-0.5CM),然后牵拉钢丝绳,使拉力器拉力达到10N以上,钢丝绳长度以每施工段取100-130M为宜,一个施工段不得过长,钢丝绳固定完成后,把钢丝绳放入测桩顶部的凹槽内,用白线系好,如果钢丝绳下垂过大,可在每两面个测桩中间增加一个支撑,以防钢丝绳因

20、桩距过长而下沉。将ABG摊铺机调整就位,熨平板按所需厚度固定后,混合料必须缓慢、均匀、连续不间断地摊铺。摊铺过程中不得随意变换速度或中途停顿。摊铺速度以(2-6)M/M为宜。在摊铺过程中,摊铺机螺旋送料器应不停地转动。两侧应保持不少于送料器2/3高度的混合料,并保证在摊铺机全宽断面上不发生离析。熨平板按所需厚度固定后,不得随意调整。同时将ABG摊铺机调整厚度传感器触在控制高程钢丝上,沿钢丝缓慢摊铺。采用人工摊铺,应用锨反扣,严禁抛仍和耧耙,防止混凝土拌合物离析。振捣:在C30水泥砼面层摊铺后,应检测C30水泥砼表面高程及路拱横坡,检测合格后,在混合水泥料的含水量等于或略大于最佳含水量时,应立即

21、用平板振动机在路面全宽内进行振实。振捣时,配合人员要跟机作业,振捣要均匀。振捣应符合下列规定:1.靠边角应用插入式振捣器顺序振捣,再用功率不小于2.2千瓦平板振捣器竖横交错全面振捣。竖横振捣时,应重叠10-20CM,然后用振动梁振捣拖平。2.振捣器在每一位置振捣时间,应以拌合物停止下沉,不再冒气泡并泛出水泥沙浆为准,不宜过振,用平板振捣时,不宜少于15S;水灰比小于0.45时不宜少于30S;用插入式振捣时,不宜少于20S。3. 插入式振捣器的移动间距不宜大于作用半径的1.5倍,其至摸板的距离不宜大于振捣器作用半径的0.5倍,并应避免碰撞摸板和钢筋。4. 振捣时应铺以人工找平,并应随时检查摸板。

22、如有下沉、变形或松动,应及时纠正。5. C30水泥砼面层整平时,填补板面应选用碎石较细的混凝土拌合物,严禁用纯砂浆填补找平。C30水泥砼面层应符合下列规定:1当烈日晒或干旱风吹时,做面宜在遮阳棚下进行。2.做面前,应做好清边整缝,清除粘浆,修补掉边、缺角。做面时严禁在面板混凝土上洒水、撒水泥粉。3. 做面宜分两次进行,先找平抹平,表面无沁水时,再作第二次抹平,混凝土板面应平整、密实。4.抹平后沿横坡方向用机具压槽,压槽深度应为1-2MM。接缝施工方法:1、 缩缝的施工方法,应采用切缝法。当混凝土达到设计强度的25-30时,用切缝机切割,用水冷却后,应防止切缝水渗入基层和土基。2、横向施工缝的位

23、置宜与胀缝或缩缝位置吻合,并应与路面中心线垂直。3、填缝采用灌入式填缝的施工。首先灌注填缝料必须在缝槽干燥状态下进行,填缝料应与混凝土缝壁粘附紧密不渗水。其次填缝料的灌注深度宜为3-4CM。当缝槽大与3-4CM时,可填入多孔柔性衬底材料。养生:混凝土板的养护可根据工地情况及条件,选用湿治养护和槊料薄膜养护等方法。每段C30水泥砼面层摊铺完成后,应立即进行养生,C30水泥砼面层最终强度形成需要经过相当长的时间,养生对C30水泥砼面层的强度形成有非常重要的影响,是施工中重要环节。养生一般可采用洒水车洒水或草袋、帆布等适合的材料覆盖。用洒水车养护时,洒水次数要根据气候及路面水分蒸发情况确定,养生期间

24、应始终保持表面潮湿。在养生结束后经检测强度合格后,沿路方向每隔15M,横向切割伸缩缝,深度5-8CM用热沥青灌缝后,用土工布以二油一布结构覆盖。交通管制:C30水泥砼面层完成进入养生期后,应封闭,除洒水车外,其他车辆不得通行。施工车辆必须通行时,应限制载重车辆通行,通行车辆车速不应超过20KM/H,严禁急转弯或急刹车。施工要求表面应平整、坚实,不得有脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象。接茬应紧密、平顺。第四节 施工机械设备配置及人员配置一、机械设备(参照施工机械设备配置表)对施工中所使用的机械设备准备充足,按施工进度分次进入工地,并保证工程的使用。所有机械设备进入工地前,须认真检查

25、,有故障的设备不允许进入工地。按照图纸预先设计制作足够的定型模具,保证施工中足额使用。施工机械设备配置计划用于本工程的自有主要机械设备种类(名称)数量规格、型号出厂期产地挖掘机2卡特CAT320C2005年徐州装载机1夏工ZL50C2004年夏门压路机13Y18/212005年徐州压路机23Y12-15A2005年常州混凝土搅拌机1JZC5002005年南阳灰土拌合机1WD10002005年南阳东风自卸车6OD-42005年十堰洒水车2解放CA1412004年长春发电机6JM-152005年周口平板振动器4B-22004年洛阳履带推土机260型2004年洛阳插入式振动器6BX502005年郑州

26、水泥稳定土拌和机1SW-3002004年南阳冲击夯实机2CJH-1002005年郑州吊车1DC-162005年十堰主要材料试验、测量、质检仪器设备序号仪器设备名称规格型号单位数量备注1灰剂量检测设备SG-6套12密实度检测设备套13水准仪S300台44经纬仪JS-2台25压力试验机YE-2000台16电动击实仪台17土壤筛个108台称ACT-10台69天平FA2104台310环刀 灌砂200m3套611水泥试模40*40*160套2012弯沉仪3.6M台113电热干燥箱(烘箱)202-1A台114石灰土剂量仪SB-1台1二、 现场管理及技术人员配置1、施工现场管理机构为加快施工进度,我单位拟成

27、立商水县2008年扶贫开发整村推进规划项目部,负责与业主商定有关施工进展事宜,以及施工技术配合等问题。2、现场宣传、警示设施加强工程宣传,树立单位形象。进场道路两端各立多面彩色喷绘工程简介牌和施工单位简介牌,进行质量、安全宣传,标明工程项目名称、建设单位、设计单位、施工单位、工程规模、项目经理、开竣工日期、质量达到标准、施工许可证号等,公布质量监督电话,接受社会监督。在入口处用钢管搭设门字架,书写“商水县2008扶贫开发道路建设项目工程项目部”横幅和“科学组织精心施工建设优良工程”、“安全生产文明施工确保按期竣工”竖幅。进场道路两侧设置安全警示标志,并用横幅书写“安全生产,质量第一”和“在此施

28、工给您造成不便,请多谅解”等标语,对因施工给附近单位、居民造成工作和生活的不便,做深入细致的协调解释工作,取得他们的理解和支持。同时项目部设专职人员负责管理施工车辆进出施工现场。3、临时用地计划在汤庄乡大赵村租用房屋和场地,设立办公室、职工宿舍、食堂、试验室、库房及机械、材料停放地等。4、技术准备熟悉、会审图纸:要求项目部所有人员熟悉图纸设计内容,准确把握设计意图,弄清弄懂所含内容的疑点难点,特别要详细了解关键部位的作法和质量要求。编制和审定施工组织设计:根据业主的要求,合理编制施工组织计划,组织有关人员审定施工组织设计的合理性、适用性和可靠性。编制施工预算:根据业主所提出的要求,组织有关人员

29、编制详尽的施工预算,明确各分部分项工程的工程量,材料用量及劳动力用量,用于指导施工。技术交底:内容为图纸交底、施工组织设计交底、设计变更交底和分项工程技术交底。技术交底采用三级制:技术负责人施工员施工队伍。5、现场准备施工测量复核设计部门提供的坐标控制点及水准点,增设辅助坐标控制点及水准点,形成覆盖全线的坐标控制网及水准点控制网,保证施工测量的需要。设置稳固可靠的控制桩,形成平面控制系统。根据设计部门提供的水准点,增设牢固的临时水准点。根据中心线控制桩设置中线桩,依中线桩放出各部位的平面控制点,以设计水准点、临时水准点控制施工高程,同时保证路面高程与原路面接顺。认真校核测量仪器。水平角观测采用

30、方向观测法,用J2经纬仪以两个半测回测右角取平均值为平角测量值,两半测回之间变动度盘位置,观测角值误差控制在20秒之内;用钢尺测距,两次误差控制在1/5000之内;用3S精密水准仪测量高程。场地平整:根据业主提供“三通一平”条件,以及施工平面图的布置,结合施工现场实际情况进行平整,同时保证在雨季排水畅通。临时水电准备:根据业主提供的供水、供电条件,架设临时供电线路,架设采用三相四线制,安装用电保护器,保证安全用电。 临时设施的准备:根据现场情况,租赁部分房屋,设置包括临时办公室、仓库、食堂、临时住宿等。施工技术文件、档案管理设专职资料员系统收集、记录工程建设过程中的技术文件资料,按归档制度分类

31、整理,竣工验收后完整移交技术档案管理部门。搞好日常文件、技术档案的收集工作,在全面收集基础上,对来文或发文及技术档案进行分类,编制目录。工程技术档案分类按工程项目划分,同一项工程的技术档案都集中在一起,确保反映项目工程的全貌。建立技术资料复核制,施工过程中的资料现场填写并复核,确保资料反映工程实际;资料的整理,从工程施工开始做起,确保资料与施工同步进行。在交工资料的基础上,进一步完善竣工资料;第一分项工程完成后,及时把施工中变更的部分用铅笔描绘在原施工图纸上,并注意变更的依据及日期等。6、技术人员配置项目部简介为优质、高效完成本工程施工任务,我公司将本工程列为我公司重点建设项目,充分发挥公司优

32、势,在人、财、物上全力保证满足工程需要。现场成立项目经理部,按项目管理方法进行运作,做到统一协调、统一资源调配、统一对外联络。项目班子成员均有多年市政工程施工经验,并承担过多项建设项目,具有丰富道路排水工程施工经验,专业水平高,责任心强,以信誉好,能打硬仗著称,且业务精通,办事果断,具有开拓精神,决心再树丰碑。项目部由项目经理、技术负责人、计划负责人、道路工程师、排水工程师、质量工程师、财务负责人、材料负责人、机械负责人、资料员、试验员、材料员、安全员、统计员等组成,对工程施工的全过程进行动态管理。按规范和设计施工图纸及项目监理工程师指令精心施工(附项目部组成表)。项目部组成成员姓名建议职务职

33、称负责过的类似工程刘省力项目经理工程师商水县2008年扶贫开发整村推进规划项目张新胜技术负责人工程师商水县2008年扶贫开发整村推进规划项目王相同施工负责人工程师商水县2008年扶贫开发整村推进规划项目李国远测量负责人助理工程师鹿邑县补充耕地土地整理项目刘 香质检负责人工程师商水县2008年扶贫开发整村推进规划项目李松花试验负责人助理工程师鹿邑县补充耕地土地整理项目赵铁炉材料员技术员商水县2008年扶贫开发整村推进规划项目徐 轩安全员技术员鹿邑县补充耕地土地整理项目黄丽娜资料负责人助理工程师商水县2008年扶贫开发整村推进规划项目项目部成员职责项目经理:是项目工程实施的总负责人,完成施工组织设

34、计及企业下达的各项经济技术指标。对工程符合设计、验收规范、标准要求及达到优良等级负全责。建立健全的质量保证体系;组织质量计划的编制和自检、互检活动;发现问题及时解决,重大问题及时上报,保证达到质量目标。技术负责人:执行国家的各项技术规范、规程,落实企业质量管理措施,主持施工组织设计的编制,负责技术交底和关键工序的测量、审定和核准工作;掌握工程进度和质量情况,对违反施工程序和操作规程的现象及时制止;检查质量记录和质量评定情况,参与单位工程质量评定、验收。施工工程师:参与编制施工组织设计、施工方案和质量计划,组织施工规范、规程、质量计划、质量标准、施工工艺措施的交底工作,在实施过程中检查落实情况;

35、负责隐蔽工程的检查验收和技术复核记录;协助技术负责人、质检人员检查、督促“三检制”;协助技术负责人开展质量检查活动;及时收集有关技术、质量资料,总结新技术的应用经验,负责工程技术记录。质量工程师:按施工图要求对成品、半成品进行检查、监督、核定。完成隐蔽工程质量的检验核定工作。负责分部、分项工程质量等级核定,对工程质量缺陷提出整改意见,并监督实施。建立检查日记,记录施工质量情况,制止违反操作规程和施工规范的不良施工行为,填写违章台帐。协助资料员检查工程施工资料,对不合格的工序责令返工。测量员:熟悉施工图纸及有关技术文件,编写施工测量方案;按测量程序实测,向技术负责人报告测量成果,向施工班组进行测

36、量交底,整理保管测量成果。资料员:资料员应严格执行国家、行业规范、规章制度,负责对所有施工资料真实、及时积累,并将全部技术资料收集、整理、编目后移交。 实验员:负责各工序的现场试验工作,把实验记录转交质检工程师。统计员:及时准确上报统计报表,登记施工中停工、窝工、返工及设计变更情况,了解发生的原因,如实向上反映。填写工程签证表,送监理、甲方签字认可。做好工程施工记录、会议记录。材料员:熟悉施工图纸,掌握现场情况,根据施工进度和实际需要供应材料,向化验室送样试验,索取产品合格证和材料试验报告,拒绝验收不合格材料。掌握库存及消耗情况。安全员:执行安全规定,做好安全宣传教育,掌握安全生产情况,组织安

37、全活动,定期检查安全工作,落实安全措施。项目部办公室布置项目部办公室内设组织结构框图、质量领导小组、安全领导小组、各职能部门及职责范围、负责人联系电话、晴雨表、施工进度计划图等图表。施工现场安全文明管理施工现场安全文明管理是我公司安全文明施工的一项重要内容。施工现场人员必须佩戴证明其身份的证卡,戴不同颜色的安全帽。我方设专门协调员处理好与周围群众居民及有关管理部门的关系,以确保工程的顺利进行。尽一切可能不影响居民正常工作、生活秩序。与当地群众开展共建活动,积极推动两个文明建设,施工到哪里,就把文明带到哪里。三、施工人员用工情况 劳动力安排工 种 名 称需用总工日数劳动力人数备 注施工准备520

38、路床开挖压实103012%灰土2030C30水泥砼路面2550第五节 保证工程质量的技术组织措施1、一般质量保证措施在该工程施工前应先进行技术交底。项目质量检查员随时检查工序质量状况,对出现的轻微质量问题,下达工程质量问题整改通知单,限期整改,并经过工长、检查员的复验后方可进行下道工序的施工。编制工程质量奖罚条例,严格执行,对质量好的予以奖励,质量出现问题的要对该班组及操作者进行罚款处理。与监理方共同协商,印发分项工程的质量检查表格,双方共同执行。以创优质工程为目标,严把“六关”,即图纸会审关;技术交底关;严格按图纸和标准施工操作关;材料半成品检验关;按验收评定标准验收关;提高施工管理人员素质

39、关。2、质量管理程序工序验收、交接程序一道工序完成后,首先由质检员按规定检查工程质量,发现不合格的责令施工队立即进行处理。如合格,由质检员填报工序报验资料,并上报监理。当监理验收合格后,在工序报验单上签字认可并返回施工单位资料后,由质检员通知施工队进入下道工序施工。内部工序交接全部采用书面形式由上下工序双方签字认可,由下道工序作业人员和成品保护负责人同时签字确认,并保存工序交接面材料,下道工序作业人员对防止成品的污染、损坏或丢失负直接责任,成品保护设专人,对成品保护负责监督、检查责任。材料采购质量程序控制物资部委托分承包方进货,事先已对分承包方进行了认可和评价,建立合格的分承包方档案。物资部定

40、期对分承包方的业绩进行评审、考核,并做记录,不合格的分承包方从档案中予以除名。原材料、半成品质量控制。施工中用的钢材、水泥、砖、沥青等有出厂合格证书,并经复检合格后使用。原材料、半成品分类分规格堆放,挂标识牌。对材料、设备有疑问的禁止进货。加强检测,对所进材料抽样检验和试验,并做好标识。当对其质量有怀疑时,应加倍抽样或全数检验。质检人员每月对不合格半成品、成品或不合格的原材料进行统计分析,对一些容易出现质量通病的工序,分析该工序所用材料、工艺、生产设备、操作规程、操作人员的技艺或其他因素,对质量的不同影响,区别对待并提出预防措施。3、质量保证体系组建以项目经理领导、技术负责人中间控制、质检员现

41、场检查和监督抽查的质量管理体系。在施工中设置专职质量检查员,实行内部三检制,即施工队自检,质检员抽检和现场检查,最后技术负责人签字验收。使工程中的每一个工序,每一个分项都在质量保证体系的监督之下,切实保证本工程达到优良标准。(附项目质量保证体系框图)4、主要工序质量控制措施路槽质量控制措施路槽开挖前,由施工员在地面上测设出路槽边线,由质检员检查无误后,经技术负责人同意,挖掘机才能开挖。开挖进行时,由施工员随时检查路槽边坡和槽底高程,及时向挖掘机司机沟通,按规定放坡,并避免槽底超挖。如有槽底超挖,应用8%灰土回填并夯实,严禁用素土回填。以上由质检员监督抽查,如发现违章者,按规定进行处罚。混凝土质

42、量控制措施严格按配合比进行砼拌和工作,由质检员监督抽查搅拌配比和砼塌落度,并按规定制作砼试块。路基完成后施工员应立即向质检员报检,质检员应及时到达现场进行高程、直顺度和平整度检查,并拿出检查结果。如有问题立即处理。路基完成后经常洒水,并用草垫及时覆盖,作好保温养护措施。完成后,由质检员检查直顺度合格后,才能进行管座施工。砌筑体质量控制措施砖、砂、水泥、砂浆配合比均要严格控制质量,不符合要求坚决不准使用。放线应准确无误,并经常检查砌筑位置和坡度。砌筑时严格按规范进行,保证砌筑质量。路槽质量控制措施路槽施工前,由施工员测设出道路边线,并由质检员检验无误后,经技术负责人同意,才能进行路槽施工。路槽挖

43、土应由施工员随时检查高程,尽量避免超挖;路槽填土严禁使用腐植土、垃圾土;路槽以下的树根等杂物应清除干净。路槽碾压前应检查原土含水量,如含水量过大,应采取晾晒、换土等办法处理,因工期较紧和施工时处于雨季,建议用8%灰土换填,处理方法应报监理批准,严禁盲目碾压。路槽一定要处理完成,并经检验合格后,才能进入下道工序。灰土基层质量控制措施严格控制含灰量,实行含灰量一票否决制。质检员抽查含灰量,如不合格,应及时添加白灰,如二次检查仍不合格,要对有关施工人员进行处罚。质检员经常检查拌和均匀度,并及时和拌和站沟通。经常检查摊铺高程;碾压前必须先稳压,根据灰土表面情况,对高低不平的地方进行处理,待平整度合格后,才能进行重碾。C30水泥砼面层控制措施首先进行测量放线,定出控制桩,拉好控制钢丝绳,摊铺机自动控制系统准确触在控制钢丝绳上。严格按照配合比要求添加水泥和碎石,经常检测配合比。要根据天气情况,进行洒水养生。在养生结束后,进行切割缝,用土工布铺盖。碾压完成进行养生后,应封闭交通。5、明确各岗位质量管理职责根据质量保证体系,建立岗位责任和质量监督制度,明确分工职责,落实施工质量控制,各岗位各行其责。项目经
