施工组织设计毕业设计任务书和指导书.doc

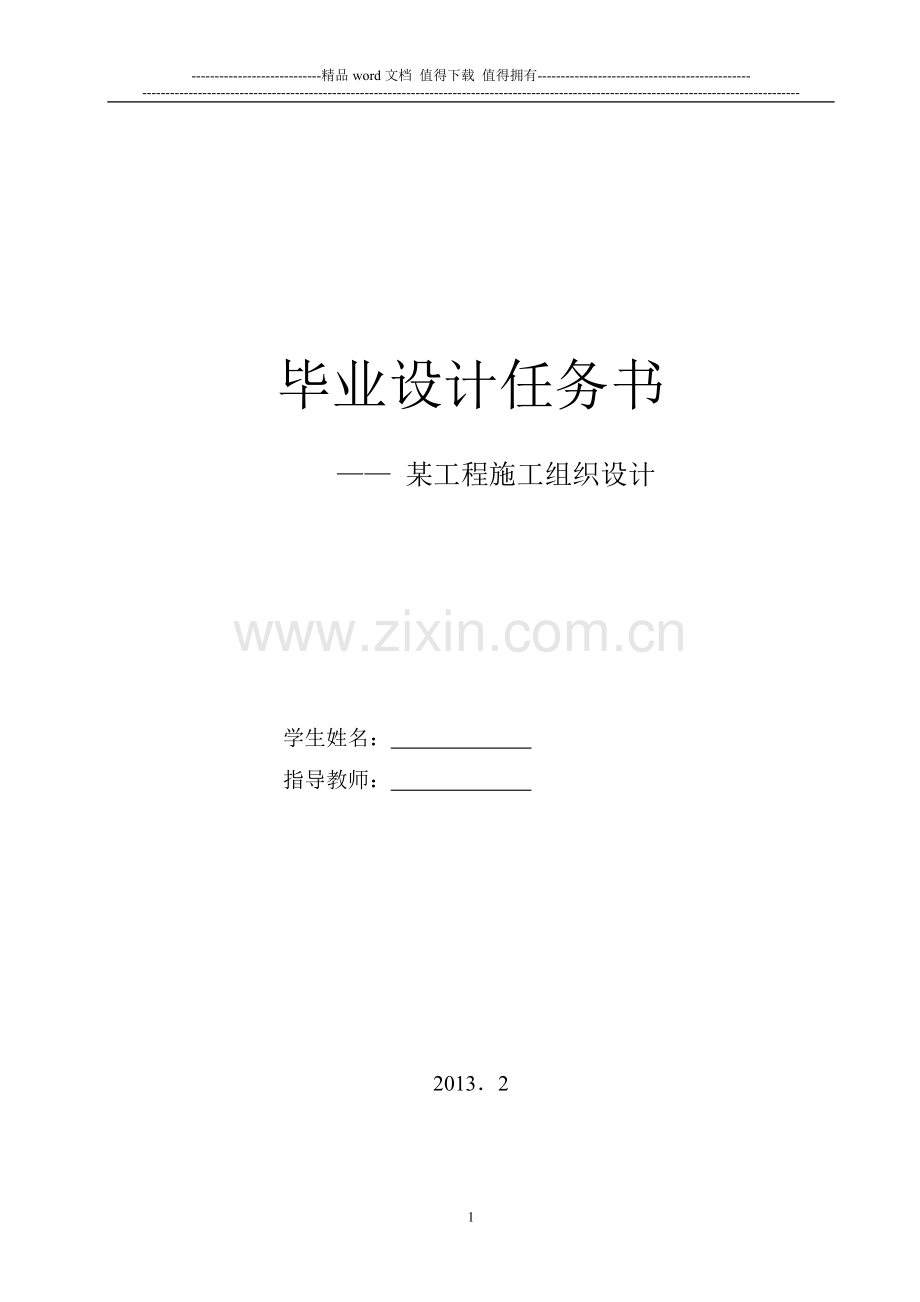

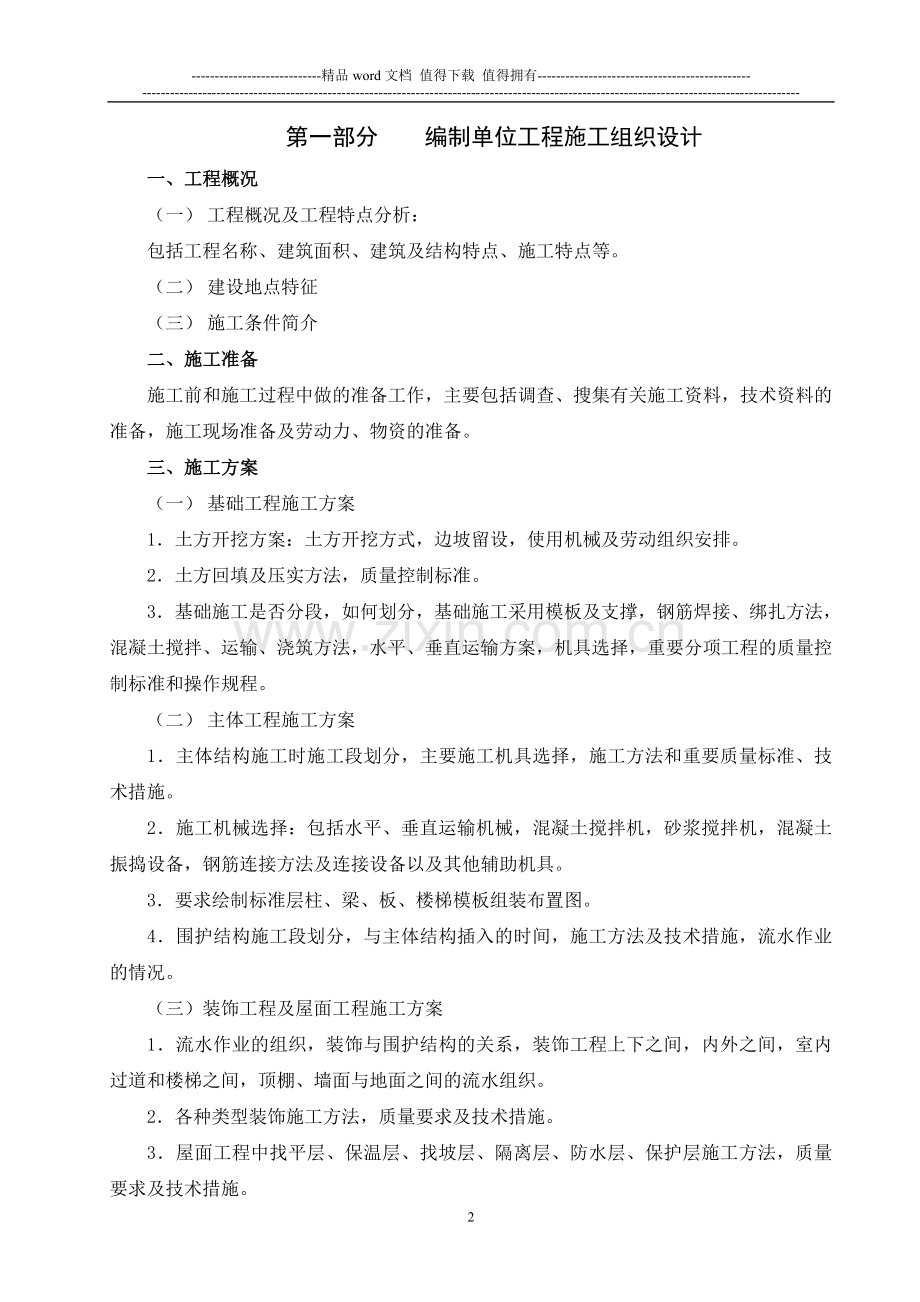

-精品word文档 值得下载 值得拥有-毕业设计任务书 某工程施工组织设计学生姓名： 指导教师： 20132第一部分 编制单位工程施工组织设计一、工程概况（一） 工程概况及工程特点分析：包括工程名称、建筑面积、建筑及结构特点、施工特点等。（二） 建设地点特征（三） 施工条件简介二、施工准备施工前和施工过程中做的准备工作，主要包括调查、搜集有关施工资料，技术资料的准备，施工现场准备及劳动力、物资的准备。三、施工方案（一） 基础工程施工方案1土方开挖方案：土方开挖方式，边坡留设，使用机械及劳动组织安排。2土方回填及压实方法，质量控制标准。3基础施工是否分段，如何划分，基础施工采用模板及支撑，钢筋焊接、绑扎方法，混凝土搅拌、运输、浇筑方法，水平、垂直运输方案，机具选择，重要分项工程的质量控制标准和操作规程。（二） 主体工程施工方案1主体结构施工时施工段划分，主要施工机具选择，施工方法和重要质量标准、技术措施。2施工机械选择：包括水平、垂直运输机械，混凝土搅拌机，砂浆搅拌机，混凝土振捣设备，钢筋连接方法及连接设备以及其他辅助机具。3要求绘制标准层柱、梁、板、楼梯模板组装布置图。4围护结构施工段划分，与主体结构插入的时间，施工方法及技术措施，流水作业的情况。（三）装饰工程及屋面工程施工方案1流水作业的组织，装饰与围护结构的关系，装饰工程上下之间，内外之间，室内过道和楼梯之间，顶棚、墙面与地面之间的流水组织。2各种类型装饰施工方法，质量要求及技术措施。3屋面工程中找平层、保温层、找坡层、隔离层、防水层、保护层施工方法，质量要求及技术措施。四、施工进度计划规定：工程开工日期一律按2013年3月开工，学生可自由选择下列表示方法之一完成本施工进度计划。1采用横道图绘制单位工程施工进度计划。2采用网络图绘制单位工程施工进度计划。五、各项资源需要量计划1主要材料供应计划表2劳动力供应计划表3主要机具设备供应计划表以上计划均需注明需求规格、数量、需求时间及进场时间。六、施工现场平面布置要求完成主体工程施工平面图。内容包括：生产和生活用临时设施，垂直运输设备，搅拌站，加工厂，材料、构件、机具的仓库或堆场，临时道路，水电线路，防火设施等。七、保证质量、安全施工、降低成本及文明施工措施在各阶段中采取了哪些具体的保证质量、安全施工、降低成本及文明施工措施？八、冬雨期施工措施在各阶段施工中如遇冬、雨季，应采取哪些具体预防措施？参考资料：（一） 地质、水文及气象资料（石家庄地区）：1地下水位：最高地下水位20m。2气温：累年最冷月平均气温：一月份2.9。 累年最热月平均气温：七月份26.5。 极端最低气温17.9，极端最高气温42.8。3相对湿度：冬季平均46，夏季平均56。4基本风压：0.3kN/m。风力、风向：冬季平均风速：2.4m/s，冬季最大风速：18 m/s。 夏季平均风速：2.0m/s，夏季最大风速：17 m/s。 主导风向：冬季：东北，北。夏季：西南。5最大冻结深度：60cm。6抗震设防烈度：7度。（二） 施工资料：详见实际工程要求注：1、校外进行毕业设计的学生还应完成一份不少于3000字的毕业实习总结；2、毕业设计是理论联系实际和综合训练学生独立工作能力的最后教学环节，是全面检查学生的知识能力能否达到专业培养规定的技术水平的实践性检测。因此，本毕业设计要求学生结合工程图纸和所学知识，按照本毕业设计相关要求认真思考完成，可参考类似工程，但严禁抄袭或上网直接下载，一经发现，成绩直接评定为“不及格”。3、本施工组织设计由学生根据工程图纸模拟完成，要求有可操作性，但要求严禁出现本公司、我公司、我项目部等字样，在项目部组成中严禁出现真实人名。第二部分毕业实习调研提纲一、基础工程1. 基础开挖常用的方法、 机具。2. 基坑开挖如何留设边坡？3. 基坑开挖深度如何控制？4. 基坑挖好后，应如何进行验收？5. 如何进行基坑回填？有哪些要求？常用机械有哪些？6. 钢筋混凝土条形基础模板如何配置和支设？7. 条基混凝土如何浇筑？8. 基础钢筋如何焊接？有什么质量要求？9. 如何进行定位、放线？二、主体工程1. 主体阶段划分施工段依据什么原则？2. 组合钢模板的组成及特点。其配板原则是什么？3. 现浇钢筋混凝土框架结构中，梁、板、柱、楼梯模板安装工艺过程？分别绘制其安装简图。4. 模板如何拆除？如何确定拆模时间？5. 钢筋现场检验的内容和方法？6. 钢筋连接方法有哪几种？试述其施工工艺和适用范围。7. 如何计算钢筋下料长度？8. 钢筋代换时应注意哪些问题？9. 什么是“隐蔽工程验收制度”？施工中哪些项目应进行隐蔽工程验收？10.现浇钢筋混凝土框架结构中，梁、板、柱、楼梯混凝土如何浇筑？施工缝留设位置？下次浇筑混凝土时如何处理？11. 混凝土工程中常用哪些外加剂？作用及掺量？12. 混凝土配料时如何进行施工配合比换算？13. 怎样控制竖向标高？14. 围护结构和框架结构间是否组织交叉作业？应考虑哪些因素？15. 加气混凝土砌块如何砌筑？应注意什么问题？三、装饰工程1. 装饰工程与主体结构是否搭接施工？应考虑哪些因素？2. 叙述装饰工程施工顺序。3. 楼地面工程施工工艺过程？如何保证施工质量？4. 外墙面砖如何镶贴？如何保证质量？5. 铝合金门窗、塑钢门窗安装方法？6. 屋面防水层的施工方法。7. 常用装饰脚手架有哪几种？吊挂式脚手架的构造。四、施工组织1. 工程开工前应做好哪些准备工作？2. 单位工程施工组织设计应包括哪些内容？3. 编制施工进度计划的步骤。4. 施工平面图一般包括哪些内容？如何布置？应遵循什么原则？5. 工地采取了哪些技术措施以保证工程质量、施工安全和节约降耗？第三部分 毕业设计参考资料1. 建筑施工技术武汉工业大学出版社2. 建筑施工组织武汉工业大学出版社3. 建筑工程概预算武汉工业大学出版社4. 河北省建筑工程预算综合基价（2003）、费用定额。5. 建筑施工手册建筑工业出版社6. 建筑工程模板施工手册建筑工业出版社7. 建筑施工及验收规范建筑工业出版社8. 建筑工程施工组织设计编制手册建筑工业出版社9. 建筑分项工程施工工艺标准（北京建工集团总公司）建筑工业出版社第四部分 格式要求一、书写格式：1、封面封面要单独一页，应包含如下信息：毕业设计说明书或论文题目，位于该页上部，大字；学生姓名、指导教师、系别、专业、年级、论文提交时间、评阅人、年月日等部分在本页中下部依次排列。其中“评阅人”答辩前用钢笔填写，“年月日”是指说明书（论文）装订时间。（见附件1）2、目录目录依次应为论文的章、节、小节、附录、参考资料等部分的序号、名称和页码组成。目录内容应简明扼要。其具体排列一般形式可根据行业习惯进行。（注意结合打印形式中“2”的要求）3、正文正文是本毕业设计的核心部分，一般由标题、文字段落、图、表、公式等部分组成。要求本施工组织设计必须结合工程图纸及本毕业设计规定的具体开工日期进行，要求内容准确完备、合乎逻辑，层次分明。正文中的图、表、公式命名一般用如下形式：“图”（或“表”、“式”）章的序号“.”第几个图（或表、公式）例如：图3.4是指第三章的第4个图，其它依次类推。4、参考资料本施工组织设计的参考资料可在“参考文献”中标明。所用的说明性文字一律采用如下格式：（1）连续出版物 （序号）作者.文章名称.刊名，出版年份，卷号（期号）（：引文起止页）（2）著作（序号）作者.书名.版本号.出版社:出版者，出版年（.引文起止页）二、打印形式对于打印形式的说明书（论文），其内容与上述基本相同。主要区别是有明确的字体及字号要求。1、封面封面的题目应在该页上部居中，二号宋体加粗；可一行也可两行。学生姓名、指导教师、系别、专业、年级、论文提交时间、年月日等项目分行依次填写。其中本设计年月日均用五号宋体，其它部分用四号楷体。2、目录“目录”二字上空一行，为三号宋体加粗，下空两行为目录行。章、参考文献、附录等部分均用四号宋体加粗，节、小节等小标题及所有页码均采用五号宋体。3、正文每章的标题采用三号宋体加粗居中；“章”下空两行为“节”，采用四号宋体加粗居中；“节”下空一行为“小节”，采用五号宋体加粗左起排版。正文文字内容均采用五号宋体排版,每段第一行空2个字符，采用1.5倍行距。图、表、公式的序号均采用五号楷体排版。4、参考资料参考资料的第一页先空一行，采用三号宋体加粗居中对“参考资料”排版，再空一行为参考资料的正文，参考资料的正文均采用五号宋体排版。三、其它要求1、毕业设计说明书（论文）均用A4幅面的纸进行书写或排版。对于排印形式，页边距为：上2.5cm、下2.0cm、左2.5cm、右2.0cm。如采用的行业标准表格为16开，则实习报告等内容均用B5幅面的纸进行书写或排版。2、页码编排：自正文开始，均采用阿拉伯数字编排。页码均用五号宋体居中排版。3、若采用书写形式时，全文一律用蓝色或黑色钢笔书写。中途不得更换笔的颜色。4、装订一律采用左侧装订。5、当采用打印形式时，行距宜采用1.5倍行距。也可根据美观需要，自行设置。第五部分 毕业设计进程要求：一、工程调研、收集资料、熟悉图纸、实习 4周二、编制施工组织设计1工程概况、施工准备 1周2施工方案编制 4周3施工进度计划 2周 4施工现场平面图 1周5质量安全、冬雨期施工措施 1周6文件整理 0.5周7实习总结 0.5周8答辩 1周 毕业设计指导书 某工程施工组织设计学生姓名： 指导教师： 20132一、编制施工组织设计的基本原则1认真执行基本建设程序和施工程序，科学地安排施工顺序，在确保工程质量的前提下，降低消耗，缩短工期，提高工程的综合效益。2积极推广新工艺、新技术，组织流水施工，充分利用时间和空间，实现连续、均衡、有节奏地施工。节约施工用地、节约能源，做到文明施工。3贯彻建筑工业化方针，合理选择施工机械，提高机械化施工程度和机械利用率，努力提高劳动生产率。4落实季节性施工措施，确保增加全年施工天数。5认真贯彻现行的施工验收规范、操作规程和技术标准。二、编制单位工程施工组织设计的步骤（一） 调查研究、收集资料1参观在建工程，调查、收集资料通过毕业实习，到类似工程现场参观、调查，可以了解到工地平面布置情况；施工条件、资源供应情况；可以了解工地劳动组织、施工管理、施工机具使用情况以及推广应用新技术、新工艺、新材料的情况，并收集有关资料。2熟悉、审查图纸认真阅读、审查工程施工图纸，领会设计意图，熟悉主要工程做法。阅读图纸要相互对照，综合看图，如看建施平面图，还应结合看立面图和剖面图，把整个建筑物的几个面综合起来，在头脑中形成空间整体，并清楚的知道各个朝向的具体情况。看图时要仔细看懂每一条线，每一个字，每一个尺寸所表示的意义和作用。只有仔细认真、细致的看图，才会发现图纸中存在的问题和错误，记录下来在会审图纸时提出。（二） 工程概况及施工特点对工程概况及施工特点进行分析，是选择施工方案、编制施工进度计划、设计施工平面图的前提，分析的内容和步骤如下：1建筑、结构特点包括平面组成、层数、高度、建筑面积、抗震设防等级、施工期限、主体结构特点等。2建设地点特征包括建设地点的位置、地形、工程和水文地质条件，不同深度的土层分析、最大冻结深度、地下水位、水质、气温、冬雨期施工起止时间、主导风向、风力等。3施工条件水、电、道路、场地平整情况；现场四周环境；材料、构件等供应情况；施工技术和管理水平。（三）、施工方案选择 施工方案的选择是编制单位工程施工组织设计的核心，恰当与否，将直接影响到工程的工期、成本和安全。因此，在确定施工方案时应做到技术上可行、经济上合理。施工方案的确定一般包括重要的分部、分项工程的施工方法的选择、施工机械的确定、施工起点流向及施工顺序的确定。在拟定施工方法时，应着重考虑影响整个单位工程施工的分部、分项工程的施工方法；在选择施工机械时，应首先考虑主导施工过程的施工机械。单位工程应遵循“先地下，后地上”，“先主体，后围护”，“先结构，后装饰”的施工顺序，本工程按分部工程分为：基础工程、主体工程、围护工程和装饰工程四个阶段分别编制施工方案。1基础工程（地下工程）着重考虑如下内容：（1）基坑开挖的方法（2）边坡、坡道的留设、施工段的划分；（3）土方机械的选择，运土车辆的计算；（4）土方回填及压实的方法；（5）混凝土基础的钢筋绑扎、焊接，模板支设，混凝土浇筑的施工方法。2主体工程重点考虑如下内容：（1） 是否分层分段？确定施工起点流向；（2）确定各工种工程施工顺序；（3）按脚手架工程、模板工程、钢筋工程、混凝土工程确定施工方法和质量要求。A、脚手架工程：主要考虑框架的脚手架如何搭设、拆除。B、模板工程：考虑框架梁、板、柱和楼梯等采用的模板类型，组装、支设与拆除方法。并绘制框架梁、柱的模板配板图和支撑布置图。C、钢筋工程：主要考虑钢筋的加工制作、接长、绑扎的方法和要求及机械设备的选择。D、混凝土工程：选择混凝土搅拌机；确定混凝土运输方案；对配制混凝土所需材料的质量要求；使用外加剂名称、作用及掺入量；浇混凝土注意事项及施工缝的留设；混凝土养护方法及要求；垂直运输机具的选择、型号和台数；建筑物垂直度及标高的控制措施；3围护工程：（1） 填充墙的砌筑：施工工艺及构造要求。（2） 屋面防水工程的施工方法及质量保证措施。4装饰工程：（1）、确定内、外装修的施工顺序；（2）、内墙涂料的选用和涂刷工艺：（3）玻璃幕墙、铝合金门窗施工要点；（4）釉面砖及饰面石材的铺贴工艺；装饰工程脚手架的选择，装拆方法；保证装饰工程质量的措施；（四）编制施工进度计划根据各分部工程的施工方案，分别绘制施工进度表或施工网络图，其步骤如下：（1） 确定分项工程项目；（2） 计算工程量；（3） 正确套用定额，根据预算定额确定各施工过程的劳动量（工日或台班）；（4） 确定各分项工程工作持续时间；（5） 科学安排各施工过程的施工顺序；（6） 绘制施工进度计划（五）编制劳动力、主要材料、机械设备、临建工程需要量计划。要注明规格（工种）、数量、单位、需用时间等（表格形式参见教材）（六）施工平面图（1）设计的原则：A、在保证施工顺利进行的前提下，要紧凑不止，少占施工用地；B、临建工程量应尽量减少；C、要符合劳动保护、技术安全和放火要求；D、减少二次搬运、工地运费越少越好；（2）设计的步骤；A、决定起重机的位置框架结构施工期间，每天都有大量的建筑材料、半成品要进行垂直运输，正确选择和布置起重机非常重要，框架结构的施工速度，很大程度上取决于所选起重机及其它运输机具的运输能力。起重机的选择和布置是否合适，直接影响到起重机运输能力的发挥，在确定起重机位置时，应使建筑物平面处于起重臂回转半径内，（当然，起重机的起吊高度也得满足需要），尽量避免出现“死角”。B、确定搅拌站、仓库、材料、构件、模板堆场等位置配置混凝土用的材料应尽量靠近搅拌站，搅拌站应在起重机吊臂回转半径内，材料堆场、仓库要靠近道路。C、布置运输道路、水电管网道路最好布置成环形，要保证行驶畅通，运输车辆有回转的可能性。结合现场实际情况布置水电管网，工地内要设消防栓。D、布置行政管理、文化、生产、福利用临建工程一般工地设有办公室、工人休息室、加工棚、工具库等。按基础工程、主体工程、装饰工程施工阶段分别绘制平面布置图（可根据工程情况至少绘制一张主要阶段的平面布置图，但必须按比例绘制）。附件1：封皮 工程施工组织设计学 生 姓 名 ： 专 业 ： 学 号 ： 系 别 ： 论文提交时间 ： 指 导 教 师 ： 评 阅 人 ： 年 月 日15
