转子支撑壳提冲压模具设计开题报告PPT课件.ppt

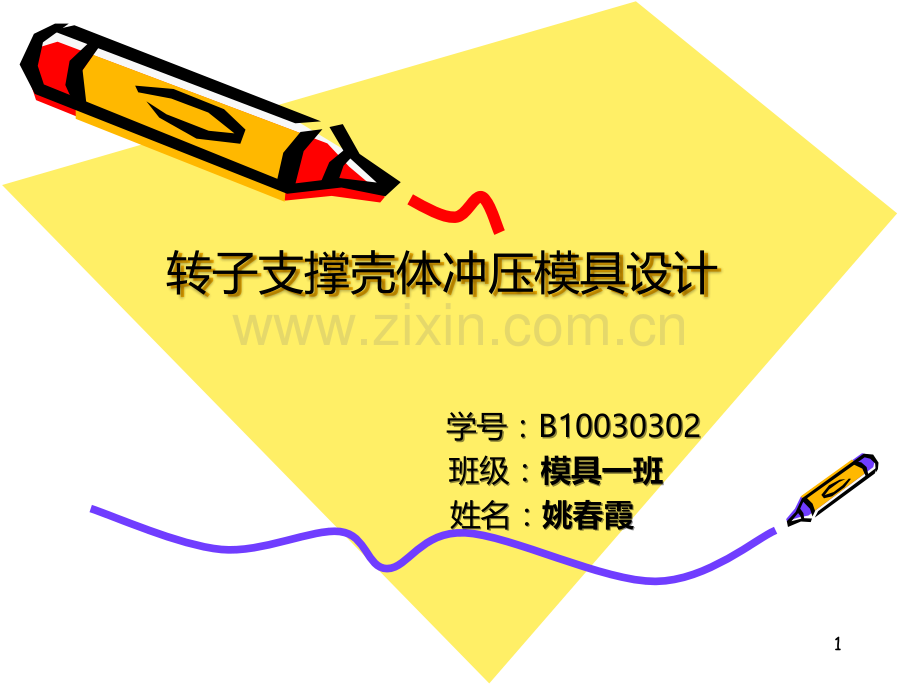

转子支撑壳体冲压模具设计转子支撑壳体冲压模具设计 学号：学号：B10030302B10030302 班级：班级：模具一班模具一班 姓名：姓名：姚春霞姚春霞1本课题国内外研究动态以及选题的依据和意义：冲压成形是一个涉及领域极其广泛的行业，深入到制造业的方方面面，在国外被称为板料成形。冲压成形是通过冲压模具来实现的。冲压模具是大批量生产同形产品的工具，是冲压成形的主要工艺装备。由于冲压加工具有生产率高、质量稳定、成本低、可加工复杂形状工件、特别适宜于大批量生产，易于机械化和自动化等一系列优点，是一种其它加工方法所不能相比和难以实现的先进制造技术，在制造业中具有很强的竞争力，被广泛应用于机械、汽车、航空航天、轻工、电子、国防工业、家用电器以及日常生活用品等行业之中，占有十分重要的地位。2 为了充分发挥冲压加工的优越性，扩大其应用范围，近几十年来，国内外都在研究如何把冲压加工用于多品种、小批量生产，比如简易模具的采用，生产线的合理化、以及数控冲床和冲压中心等这方面的应用。所以，冲压技术有了飞速的发展，它不仅表现在许多新工艺与新技术在生产的广泛应用上，如：旋压成形、软模具成形、高能率成形等，更重要的是人们对冲压技术的认识与掌握的程度有了质的飞跃。模具CAD/CAE/CAM是改造传统模具生产方式的关键技术，是一项高科技、高效益的系统工程。它以计算机软件的形式，为企业提供一种有效的辅助工具，使工程技术人员借助于计算机对产品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优化。模具CAD/CAE/CAM技术能显著缩短模具设计与制造周期，降低生产成本和提高产品质量已成为模具界的共识。3 本次设计的课题为转子支撑壳体冲压模具设计。从该冲压件的结构特征分析，它的生产过程可以分三道工序进行。第一，应根据零件的展开尺寸，选用适当的板料作为原材料进行落料冲孔（冲裁）。第二，用一个弯曲模具使材料弯曲成一定形状。第三，将板料中间的孔进行孔的翻边。4研究的基本内容（1）分析冲压件的结构特征，绘制出冲压件的零件图；（2）根据冲压件的结构特征，思考并确定该冲压件的生产工艺过程；经分析此冲压件需要进行落料冲孔、弯曲、孔的翻边三步才能完成；（3）通过计算选择能满足生产需要的压力机；（4）完整设计出满足生产所需要的冲压模具；（5）按照要求绘制出冲压模具的装配图及零件图；（6）编写设计说明书。5拟解决的主要问题经过对零件结构的分析可知，主要需解决的问题有两个：1、该转子支撑壳体需要进行落料冲孔（冲裁）和弯曲工艺，故主要需解决的问题就是对该冲压件的冲裁问题，以及防止弯曲工艺后的弯曲件的翘曲、扭曲、变形等问题。2、该转子支撑壳体需要进行孔的翻边工艺，故主要需解决的问题是对该冲压件的翻边问题，以防止翻裂问题出现。6研究步骤（1）查阅资料，确定工件的加工方案。1、方案对比 该工件包括冲孔、落料和弯曲、翻边四个基本工序，可以有以下几种方案：方案一：先冲孔，再落料，然后进行弯曲，再进行孔的翻边；方案二：冲孔落料用级进模，然后进行弯曲，再进行孔的翻边；方案三：冲孔落料用复合模具一次成形，然后进行弯曲，再进行孔的翻边。7 2、方案分析 方案一：结构简单，但是需要四套模具，生产成本高，需要工作人员多，并且生产效率低，难以满足大批量生产的要求。方案二：采取级进模时，制造精度低，并且模具较复杂，耗费时间。方案三：较方案一少一套模具，不但减少了一定人员数量，而且还提高了模具的精度。又在相当短的时间内可以高效率的完成。通过各方面的分析，最终决定选用方案三。（2）根据所给参数求解所需要的压力，并校核各部分模具的强度，画出相关的模具装配图与零件图。8（3）对所设计模具进行结构生产的过程及工艺的分析确定其合理性，对不合适部分进行修正，然后重新校核。（4）对所设计的模具进行设计说明书的书写，对所绘图纸进行校核，以及准备毕业答辩的相关内容。9研究方法、措施 由于该冲压件主要所需解决的问题为对其进行冲裁和翻边的问题。所以，设计时应参考冲裁和翻边的相关资料，多了解一些冲裁和翻边模的设计步骤及注意问题。另外，冲裁时常见的问题就是翘曲、变形和毛刺，所以应该采取一些措施防止翘曲和变形，计算好凸凹模间隙使毛刺高度达到要求；翻边时常见的问题是翻裂。影响冲裁质量的主要因素有：材料的力学性能；模具的凸凹模间隙；模具的刃口状态；模具的制造精度等等。影响翻边的主要因素有：材料的塑性；翻边凸模的形式等。10研究工作进度（1）第46周，查阅相关资料，学习冲压模具的设计方法，完成开题报告。（2）第710周，根据任务书要求，对冲压件进行分析，确定模具的设计方案，按步骤进行设计计算，确定工艺参数，画出模具的装配结构草图，并确定草图中各零件的结构、尺寸、材料、公差和技术要求。（3）第1113周，书写设计说明书，画出模具装配图和所有零件的零件图，交指导教师审查。（4）第1415周，按指导教师的要求对设计说明书和图的电子稿进行修改，修改后交指导教师审核。（5）第16周，指导教师审核通过后，打印、装订毕业设计，准备毕业答辩。11参考文献【1】王新华，冲模设计与制造实用计算手册，北京.机械工业出版社,2003【2】王孝培，冲压手册，北京.机械工业出版社,2000【3】熊志卿，冲压工艺与模具设计，北京.高等教育出版社,2011【4】杨可桢、程光蕴、李仲生，机械设计基础，北京.高等教育出版社.2006【5】谢铁邦、李柱、席宏卓，互换性与技术测量，武汉.华中科技大学出版社，199812【6】高为国，模具材料，机械工业出版社，2004【7】王卫卫，材料成形设备，机械工业出版社，2011【8】崔忠圻、覃耀春，金属学与热处理，机械工业出版社，2007【9】许发樾，模具标准化与原型结构设计，机械工业出版社，2009【10】万嘉礼，机电工程金属材料手册，上海科学技术出版社，1990【11】林慧国、火树鹏、马绍弥，模具材料应用手册，机械工业出版社，2004【12】冲模设计手册编写组，冲模设计手册，机械工业出版社，19991314
