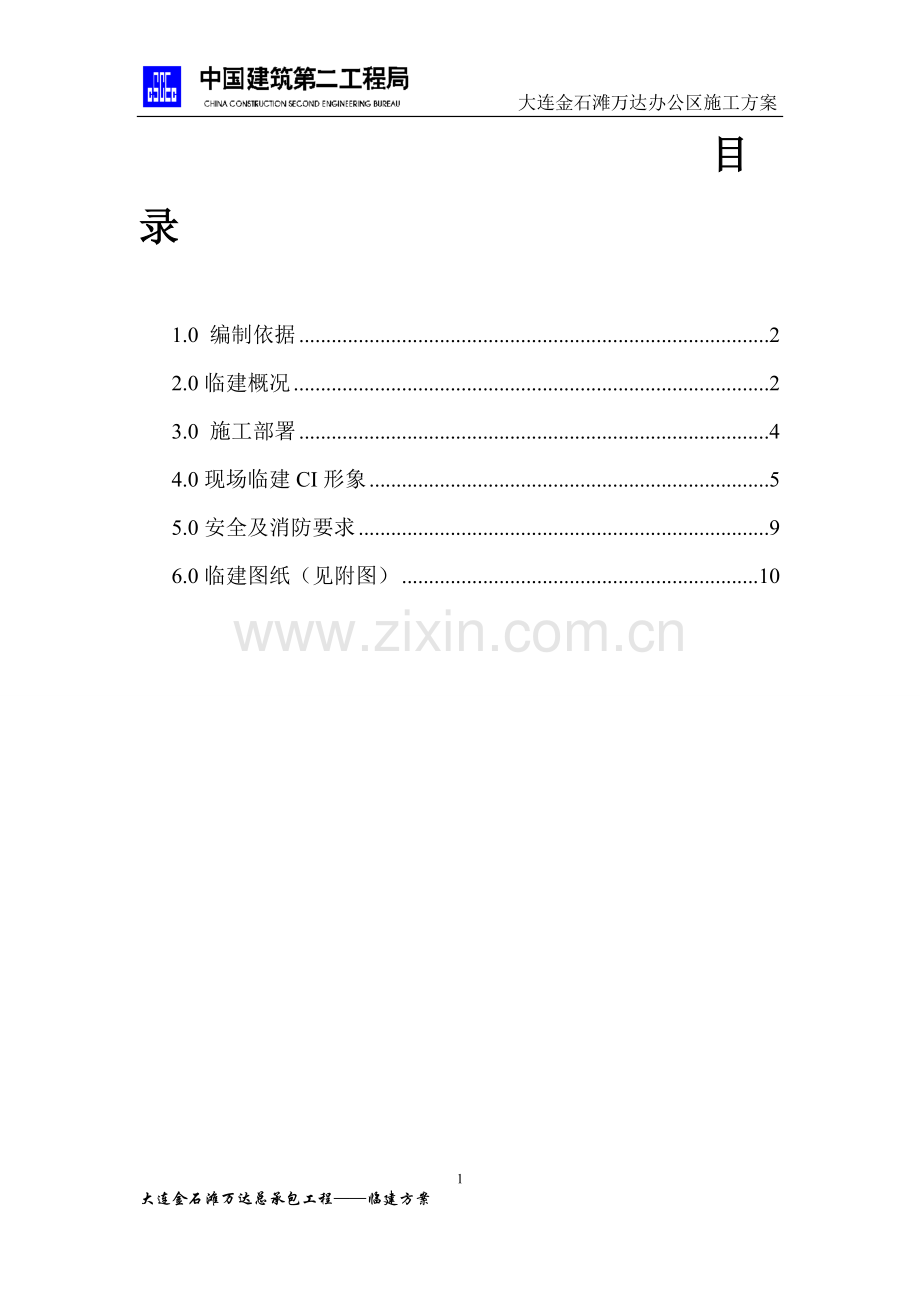

大连金石滩万达办公区施工方案大连金石滩万达临建方案编制： 审核： 批准： 编制单位：中国建筑第二工程局有限公司 编制时间： 2012年3月2日 10大连金石滩万达总承包工程临建方案目 录1.0 编制依据22.0临建概况23.0 施工部署44.0现场临建CI形象55.0安全及消防要求96.0临建图纸（见附图）101.0 编制依据1.1业主提供场地规划图。1.2 地质情况及场地周边情况。1.3场地实测标高控制及场坪后标高控制。1.4大连万达集团安全管理手册2.0临建概况2.1办公区位于大连经济技术开发区金石滩常江湾搬迁地块西区，即本工程的三期地块。2.2场平机械用油锤、挖机及铲运机。 2.3 施工现场条件及临建的规划布置2.3.1该办公区紧邻甲1路，交通便利，可利用场区外已有的马路为本工程服务，根据场内实际情况，在场内西、南面设8m宽大门。 办公区设置4m宽消防通道，消防车道上严禁堆物、堆料或挤占临时消防通道。2.3.2 办公区临建共设置办公楼2栋，间距为6米，占地面积共308，81厕所一栋、40m消防水池及篮球场一个。办公室等建筑物均为A级不燃材料搭设。2.3.3 生活区生活用水系统由于市政给水井在大门口，给水材料统一采用镀锌钢管，采用埋地铺设，外漏部分采用橡塑加电伴热保温，接入各用水点，根据当地市政管路压力情况，暂定由市政管路直接供水。2.3.4生活区消防用水系统消防管采用DN100的焊接钢管，明敷，采用橡塑加电伴热保温,消防栓距离小于60m，位置见后附图，消防栓周围3米内不准存放物品。水源由市政水源供给，在水箱外部设置一台稳压水泵，水泵流量10L/S,扬程30m。2.3.5生活区用电系统临电设计施工实行三级配电系统，采用二级漏电保护。2.3.5.1供配电以树干式和放射式相结合的供电方式进行供电见附图；供配电采用TN-S接零保护系统见图。供电电缆悬挂宿舍2层屋檐下铺设，每栋宿舍配备专用三级箱，分别引出照明、插座，备用等若干回路。照明、插座电压采用220V电压，主线采用BV6mm2线铺设，每层一个回路。插座电压为220V电压，主线采用BV16mm2线铺设（线路布置见附图）。2.3.6配电箱选择一级箱选用3回路，总开关选用400A开关，下设2个250A开关，1个200A开关。二级箱，总开关选用250A，下设5个回路，每个回路选用160A开关。三级箱设置在楼梯下，总开关选用160A，漏电保护器选用:照明32A，插座63A，备用32A及100A。（具体布置见附图） 2.3.7、电缆选择 根据计算出的电流，主电缆采用4*240+1*120的铝芯电缆，一级箱到二级箱电缆为4*1205+1*50的铝芯电缆，每栋宿舍楼（三层楼）的电缆采用4*50+1*25的铝芯电缆。照明采用2.5 mm2BV线铺设，插座采用4 mm2BV线铺设。3.0 施工部署3.1 场地硬化浇筑100厚C15混凝土，表面压光。3.2场区道路场内主要运输通道回填部分碾压夯实，最后浇筑100厚C15混凝土，表面压光。3.3 围墙围墙采用砖墙式，底部采用50cm高200宽的混凝土地梁，墙体高2米，墙厚为370墙，内外均抹灰，墙体主图案为中建标志和中国建筑繁体手写字样组合，标志和字体均为蓝，标志尺寸为0.8*0.8米，位置居白色墙体上0.36米、下0.34米之间，即距地面0.64米；字体按附图尺寸组合，每组的组合图形之间用辅助图形间隔。每组间距为7.2米，辅助居中。3.4办公设施办公区布置二栋办公楼，其中每栋办公楼均为2层，以7m2/人计，办公楼使用面积为617m2，可提供80人办公，能满足施工高峰期间的办公问题。办公楼楼边种植绿色耐旱爬蔓类植物。美化环境，减少扬尘。每栋楼周边设置一部钢梯，二层设置走廊，楼梯及走廊净宽度为1.1m。每栋楼布置2具灭火器。4.0现场临建CI形象根据现有条件进行施工临建布局及建设，力求做到简洁、实用、经济，并满足中建系统关于现场CI形象的要求4.1大门及门卫门楼式大门：A、 材质：门扇采用方刚，单面外包薄铁板焊制；B、 规格：门扇为四开门，总宽度为8米，门高度为2米；每扇门 面积为8m*2m(宽x高)，正腰处焊3mm厚1米高地薄钢板，喷漆；C、 色彩：大门颜色为白色；D、 文字组合：门扇正腰涂中建蓝色；门卫制度：实行来人登记制度4.2现场九图一牌4.3现场其它建筑必须符合CI达标细则规定。5.0安全及消防要求5.1安全组织架构组长（执行经理）高安培15942669092副组长（安全部）潘方勇13804269091组员（工程部）赵鹏15998514527组员（技术部）高硕15040476390组员（工程部） 徐重国13591838329组员（物资部）王建华158424885345.2安全管理5.2.1办公区临时建筑必须使用A级不燃材料搭设。5.2.2办公室内除根据工作性质需要，经保卫部门批准外其他办公室一律禁止使用电炉、电热器具及60瓦以上高热度照明装置。5.2.3办公室、宿舍内一律不准堆放易燃易爆、剧毒等危险物品。5.3.4不准随意安装灯头或乱接乱拉电线，不得在灯泡上罩纸和电线上挂物。5.3.5室内使用炉火必须设专人管理，炉火使用时按炉火管理规定办理。5.3.6办公室宿舍要设专人负责日常防火卫生制度管理，要经常打扫，及时消除火险隐患，周围要设相应数量消防器材。5.3消防布置（1） 办公区配置相应的灭火器材，放置在通道等醒目和便于使用的地方。灭火器应当加强保养，确保处于备用状态。（2） 办公区配置室外消火栓，布局合理，两个相邻消火栓间距不大于60m。消防干管直径不小于100mm。消火栓处周围要设有明显标志，配备水龙带、枪头，周围3m内不准存放物品。（3） 消防供水要保证足够的水源和水压。如没有正式市政水源，则临时消防水池有效容积不小于36m3.（4） 消防泵房应使用非燃材料建造，位置设置合理，便于操作，并设专人管理，保证消防供水。（5） 消防泵的专用配电线路，应引自现场总段路线的上端，要保证连续不间断供电。6.0临建图纸（见附图）
