虬江电子商厦 人防桩基施工方案

一、工程概况
工程名称：虬江路机电电子市场商住楼
项目名称：人防基础静压桩工程
建设单位：上海华航房地产置业有限公司
设计单位：上海市地下建筑设计院
监理单位：上海航联工程监理有限公司
施工单位：浙江华鹏建设集团有限公司
虬江电子商厦人防工程为六级附建式民防工程,该工程地下一层,民防工程处于地下第一层,建筑面积823平方米。
本工程预制桩采用JAZHb-230-12.512.5B,桩身混凝土采用强度等级为C30。沉桩采用静压法,沉桩前严格清除场地地面和地下障碍物,正式施工前进行不少于3根试打,以确认沉桩的可能性。
二、施工方案
1、施工准备
（1）、生活用水：静力压桩工程采用商品桩，施工用水量很小，只提供一根2寸水管至设施处即可。
（2）、施工用电：使用移动或施工用电箱，电缆过路面时应加以保护，接至静压桩机，电源由总配电箱引出。
（3）、施工道路：本工程道路利用四周原有道路，场内道路应贯穿整个施工区域，以方便平板车运送预制桩进场和桩机进出场。
2、测量定位

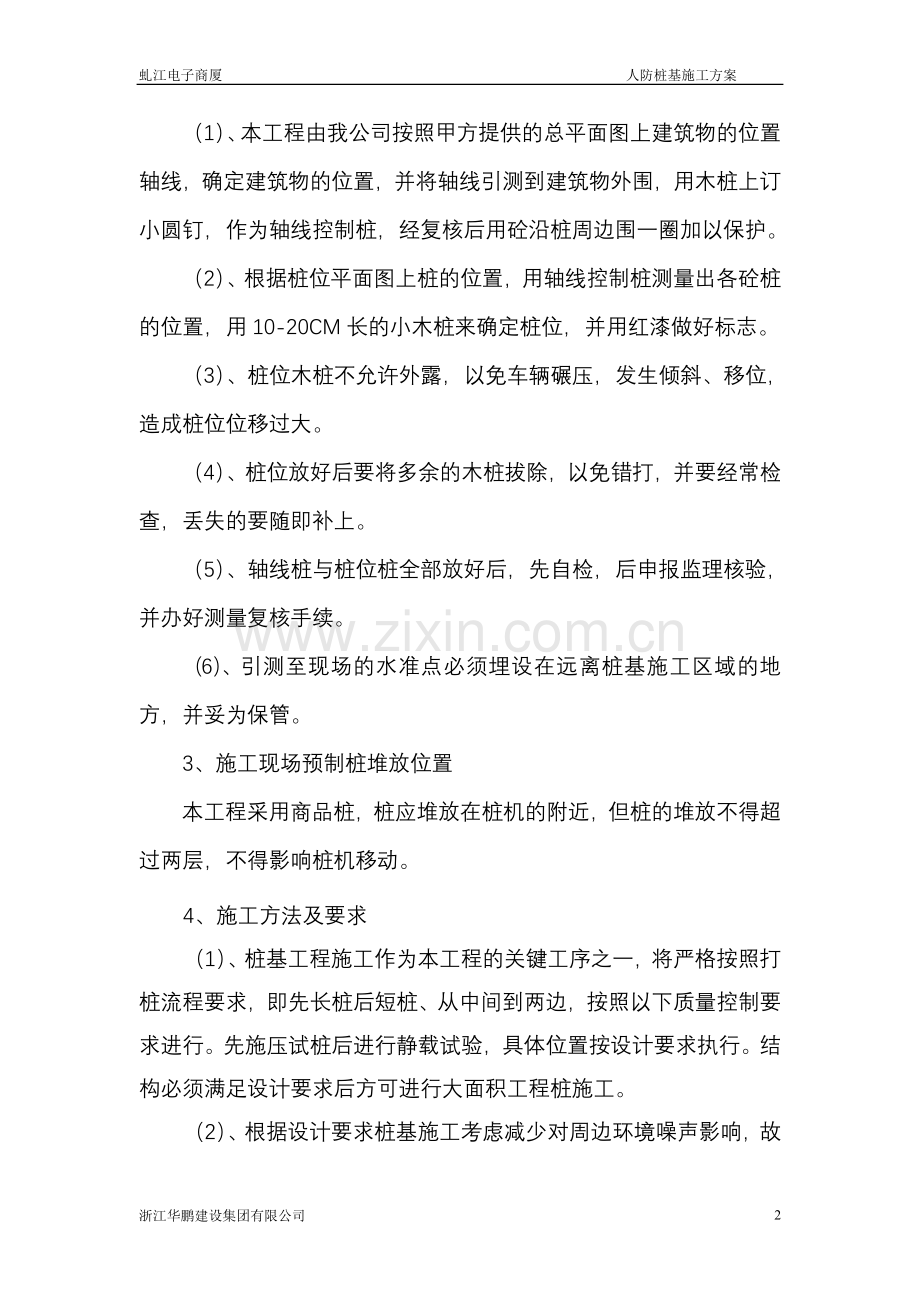

（1）、本工程由我公司按照甲方提供的总平面图上建筑物的位置轴线，确定建筑物的位置，并将轴线引测到建筑物外围，用木桩上订小圆钉，作为轴线控制桩，经复核后用砼沿桩周边围一圈加以保护。
（2）、根据桩位平面图上桩的位置，用轴线控制桩测量出各砼桩的位置，用10-20CM长的小木桩来确定桩位，并用红漆做好标志。
（3）、桩位木桩不允许外露，以免车辆碾压，发生倾斜、移位，造成桩位位移过大。
（4）、桩位放好后要将多余的木桩拔除，以免错打，并要经常检查，丢失的要随即补上。
（5）、轴线桩与桩位桩全部放好后，先自检，后申报监理核验，并办好测量复核手续。
（6）、引测至现场的水准点必须埋设在远离桩基施工区域的地
方，并妥为保管。
3、施工现场预制桩堆放位置
本工程采用商品桩，桩应堆放在桩机的附近，但桩的堆放不得超过两层，不得影响桩机移动。
4、施工方法及要求
（1）、桩基工程施工作为本工程的关键工序之一，将严格按照打桩流程要求，即先长桩后短桩、从中间到两边，按照以下质量控制要求进行。先施压试桩后进行静载试验，具体位置按设计要求执行。结构必须满足设计要求后方可进行大面积工程桩施工。
（2）、根据设计要求桩基施工考虑减少对周边环境噪声影响，故设计选用成品桩采用机械静压法沉淀。
（3）、根据工程量以及施工部署我们考虑布置WJY300全液压式静力压桩机进行施工。
（5）、压桩施工工艺流程
测量定位→桩机就位→吊桩插桩→桩身对中调直→静压沉桩→接桩→再静压沉桩→送桩。
（6）、定位插桩压桩：
A.压桩机就位后，吊机开始工作。每节桩一点吊起吊时，吊点设在离桩头0.3L处。吊机提升方桩离地时，用拖绳稳住桩位的下部，以免撞击桩架和临边的桩。桩送入龙门内后，起吊钢丝绳不得放松，要稳住桩顶，先使桩尖对准桩位，扶正桩身，然后使桩插入土中。桩的垂直度偏差不得超过0.5%，桩就位后，桩身中心线与水平面垂直（现场采用经纬仪和线锤相结合的方法进行测控）。
B.压桩开始时应略施压桩力，待桩入土一定深度，桩不易发生偏斜时适当增加压力逐步提高到规定数值。在整个压桩过程中应用经纬仪和线锤从两个方向进行垂直度观察，发生问题及时纠正，并应如实记录每桩的压桩时间、接桩时间和压桩力等情况。下节桩压到距地面50CM时停压，准备接桩。桩的接触面要饱满，否则应垫铁片。各节桩轴线、压桩力与桩的轴线应一致。接桩完毕待接头冷却并经甲方现场代表（或监理）检查合格后继续压桩及送桩到设计规定标高。在桩下沉接近设计标高时不能过早停压，以免发生桩压不下去，使桩尖不能到达设计标高。因此桩尖接近设计标高，应仔细操作，严格控制，务求一次完成。整个压桩过程应连续进行，接桩时也应尽快进行。
C.桩位标高控制：根据现场甲方认定的水准点，引测到打桩范围附近加以保护好，以便施工中监测，当桩压到自然地面时，用水准仪将标高引测到桩架上，以利准确地控制桩顶标高。
D.砼预制桩接桩：
(a)电焊工持证上岗，电焊条宜选用结422。
(b)预埋件表面铁锈清除确保清洁。
(c)上下节桩之间的间隙用铁片填实焊牢。
(d)接桩时应对角同时对称焊接，以减少变形，焊缝应连续饱满。必须经隐蔽验收。
(e)接桩上下桩的中心偏差≤5mm，节点弯曲矢高不得大于桩长的1‰，而且≤15mm。
(f)避免将桩尖停留在硬土层中进行接桩，而且应尽可能减少接桩施工时间，快施工快验收。
E、压桩特殊情况处理：压桩应连续进行，在确保焊接质量的前提下，尽可能缩短接桩的时间，以避免砼桩表面与土体间静摩擦力的增加，使桩难以压入。当桩进入坚硬土层，压桩力突然增大，这时可将最大压力作用在桩顶上，持续一段时间，使桩慢慢下沉，穿过坚硬层。压桩如遇下列情况之一，应及时与业主、设计院联系，确定能否继续施工：
(a)桩突然发生显著偏移。
(b)地面显著隆起或沉陷，以及周围管线发生大的变化。
(c)桩压不下去，标高达不到设计要求。
(d)桩身出现严重裂缝。
三、施工技术措施
（一）主要技术措施
1.在压桩施工前应按设计要求进行定位放线，确定桩位，每根桩中心钉一小桩，并设置油漆标志，在压桩施工中要做好轴线的复测与纠偏，以保证桩位的准确；桩的吊立定位，利用压桩机附设的起重钩借桩机上的卷扬机吊桩就位。
2.压桩应连续进行，接桩前应将连接表面杂质、油污清理干净，时上下桩中心线应对齐，偏差控制在10mm以内，节点失高不得大于1‰桩长，焊接时应将四角点焊固定，然后对称焊接，并确保焊缝质量和设计尺寸。
3.压桩应控制好终止条件，对于本工程桩，应以设计图纸要求为准，由于土质较差，故复压宜1～２次为佳。
4.静压力桩单桩竖向承载力，可通过桩的终止压力值大致判断，桩的终止压力不等于单桩的极限载力，要通过静载对比试验来确定一个系数和终止压力，求出单桩竖向承载力标准值fk，即fk=kfs。如判断的终止压力值不能满足设计要求，应立即采取送桩加深处理或补桩，以保证桩基的施工质量。
5.在压桩过程中遇以下情况应立即停止施工，并及时采取适当的处理措施：
Ⅰ.桩顶位移或上升涌起，若出现这一情况，应根据位移大小确定处理方法，一般位移过大，应拔出，移位再压；位移不大，可用木架顶正，再慢压，若地下障碍物不深，则挖出回填后在重新压桩。
Ⅱ.桩身倾斜（桩身垂直偏差过大），若出现这一情况应及时检查静压桩机底盘是否平整，导向架是否垂直，同时应拔出重新压桩。
Ⅲ.桩急剧下沉，若出现这种情况，可能是遇地下软土或是洞穴，故应将桩拔起检查后重新压桩。
Ⅳ.若在压桩过程中出现难以预料或是难以处理的突发情况，应停止施工，并及时联系设计以便采取较为理想的处理措施。
（二）、静压桩对周围环境的影响及防范措施
静压桩施工对周围环境的影响主要是挤土影响。这种影响将危及临近的建（构）筑物和地下的各种管线的安全。
1．周围环境描述：
本工程施工区域邻近道路，地下管网线均在沉桩的影响范围以内。
这些防范措施主要包括以下措施：
（1）对附近已有建筑物存在的裂缝做标记并拍照。
（2）合理安排沉桩顺序──原则上宜离保护对象由近向远处沉桩。
（3）控制压桩速率，根据监测反馈资料对沉桩速率作适当调整。
（4）由于本工程施工场地较为狭小，因此我们准备在压桩区域周边采取钻孔取土的方式，设置应力释放孔。
2．静压桩施工对周围环境的影响：
静压桩施工对周围环境的挤土影响，主要指桩入土后，临近的土体受到挤压，土中的孔隙水产生超静孔隙水压力，无法立即消散，将波及影响到周围的土体，使土颗粒水平和竖向移位，造成沉桩范围一定的土体受到挤压（水平）和地表隆起（竖直）。如果在影响范围内有建（构）筑物和地下管线，就将危及它们的安全使用。
沉桩的挤土影响范围主要取决于桩的断面、长度、密度、土体物理特性、沉桩速率等因素。一般经验认为桩长的1～2倍距离，且不会超过80m。
沉桩的挤土影响还会导致在影响范围的已沉入的桩发生偏位、挠曲和上浮现象。
3．控制沉桩对周围环境影响的防范措施：
本工程施工区域范围内有管线和建筑物， 为保证在桩的沉入过程中建筑物、管线完好无缺，拟采取以下措施：
（1）、合理安排压桩流向——先施工最外排靠近建筑物或管线一侧的桩位，然后向基地内顺序施工。
（2）、建议甲方请专业的监测单位对建筑物及管线进行监测。
（3）、根据监测反馈信息，调控压桩速率——压桩速率应根据现场监测数据，分析管线及地基土的变形，然后根据此结果来调控每天的压桩数，做到信息化施工。
（4）、在压桩区域周边采取钻孔取土的方式设置二排Φ200@800、深度为20m的应力释放孔（内灌黄砂）。
（5）、随时了解管线监测数据，当发现位移及标高超过禁戒时，应立即停止施工，尽快与设计院及相关单位取得联系，确定处理办法。
（三）、静压桩验收技术措施：
1、预制桩的强度必须达到100%方可运输和施压。
2、桩在起吊和搬运时必须平起平放，不得损坏桩。
3、桩运输到现场后，应根据所提供的合格证进行检查验收。
四、静压桩工程质量检验标准
垂直基础梁的中心线方向 　 允许偏差 50mm
沿基础梁的中心线方向 　 允许偏差70mm
桩数为1～2根的单排桩 桩位偏差100mm
桩数3～20根 桩位偏差d／2
　 边缘桩 桩位偏差d／2
桩数多于20根
中间桩 d
按标高控制打入桩桩顶高差 －50～100mm
注：d为桩的截面边长。
五、质量保证体系
1、本工程施工过程中，实行我公司现行的三级质量保证体系。
2、本工程预制桩必须要有出厂合格证及构件许可证和其它有关证明材料。
3、本工程定位、标高引测实行三级复核二级验收制，并报设计、建设（监理）单位审定签字，确保轴线、标高准确无误。
4、及时组织施工人员认真掌握《施工组织设计》，做到人人心中有底。
5、按我公司有关规定，强化技术交底、技术复核、隐蔽验收等环节，严格执行各上下道工序的自检、互检、专检和中间交接验收，并及时报请设计、建设单位和上级质量管理部门检验。
6、全体技术、检查人员和现场施工人员，必须自觉接受甲方及监理工程师对质量、安全、进度等各方面的监督和管理，充分尊重他们的意见，并在实际工作中予以贯彻落实，以达到共同提高工程质量的目的。
六、安全生产文明施工技术措施
1、成立现场监护领导小组，并请专业监测单位对地下管线及临边建筑物和路面实行监测保护。
2、实行多级与全面网络，落实安全责任制，对工程全过程进行安全管理的控制。
3、做好安全交底、安全检查、安全教育工作，并实行安全生产奖惩条例，记好安全上岗记录，确保安全生产。
4、特殊工种必须持证上岗，严格按照安全生产操作规程施工。
5、现场施工负责人在安排生产任务的同时，必须进行安全交底工作。
6、派专人加强机械维修保养工作，保证机械各项设备和部件、零件的正常，施工前应全面检查机械，发现问题及时纠正。
7、桩机电缆线在桩机移动时要有专人负责跟随移动。
8、本工程实行现场标准化管理，实行文明施工，确保周围环境和市容整洁，并配合地区和有关部门做好防火、环境、治安等工作。
七、资料管理
1、现场技术员负责本工程施工全过程的技术资料收集、整理保管。
2、认真记好施工日记、安全上岗记录及打桩情况记录，真实反映本工程施工全过程。认真、及时填写技术复核单、隐蔽工程验收单等技术资料。
3、收集整理好本工程所有成品、原材料、加工件等的产品合格证书、材料试验报告等技术资料。
4、做好每道工序的自检、互检及质量评定工作，并做好详细记录。
八、附图表
㈠. 项目管理人员及劳动力配备一览表
㈡. 工程技术复核计划表
㈢. 主要机械设备一览表
㈣. 施工总进度计划

项目管理人员及劳动力配备一览表

序号
名 称
人 数
备 注
1
现场负责人
1

2
质量员
1
兼施工员
3
资料员
1
兼测量员
4
安全员
1

5
吊车司机
1

6
起重指挥
1
兼机长
7
桩工
3
均为司索起重工
8
电焊工
2

9
合计
10

工程技术复核计划表

序号
复 核 内 容
部 位
数量
复 核 人
达 到 标 准
1
桩 位
每根桩

施工技术负责人
监理工程师
按设计及规范要求
2
沉桩垂直度
每根桩

施工技术负责人
监理工程师
按设计及规范要求
3
接桩隐蔽验收
每根桩

施工技术负责人
监理工程师
按设计及规范要求
4
桩顶标高
每根桩

施工技术负责人
监理工程师
按设计及规范要求
5
预制桩产品验收
每根桩

施工技术负责人
监理工程师
出厂合格证及砼强度报告

主要机械设备一览表

序号
机具名称
规 格
单位
数 量
用途
用电量
1
压桩机
WJV-300
台
1
压桩
320kw
2
经纬仪
TDJ6E
台
1
测量

3
水准仪
FA-32
台
1
标高

4
电焊机
BX1-300
台
2
接桩
60kw

14
