卸料平台施工方案GOOD.doc

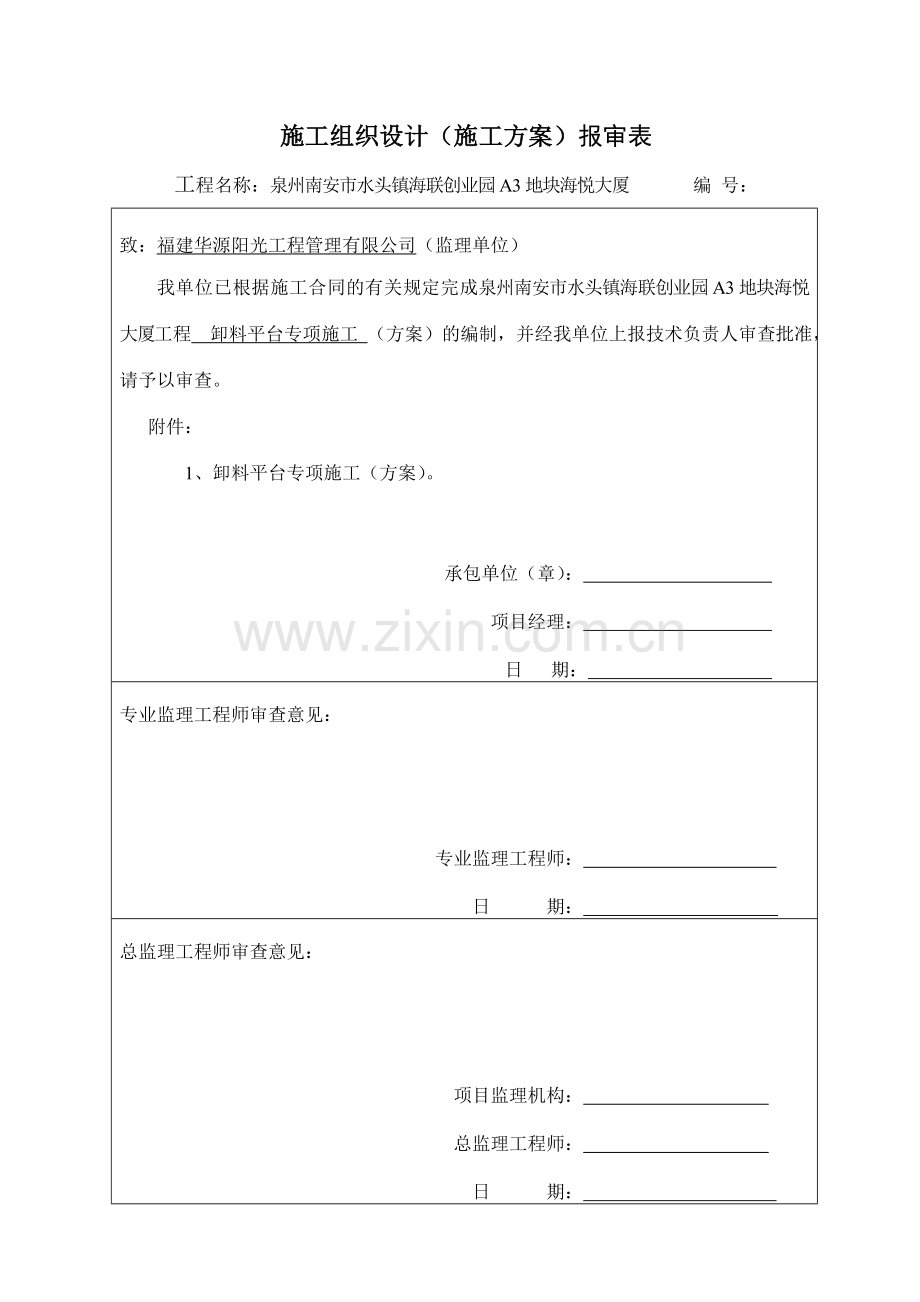

施工组织设计（施工方案）报审表
工程名称：泉州南安市水头镇海联创业园A3地块海悦大厦 编 号：

致：福建华源阳光工程管理有限公司（监理单位）
我单位已根据施工合同的有关规定完成泉州南安市水头镇海联创业园A3地块海悦大厦工程 卸料平台专项施工 （方案）的编制，并经我单位上报技术负责人审查批准，请予以审查。
附件：
1、卸料平台专项施工（方案）。

承包单位（章）：

项目经理：

日 期：

专业监理工程师审查意见：

专业监理工程师：

日 期：

总监理工程师审查意见：

项目监理机构：

总监理工程师：

日 期：

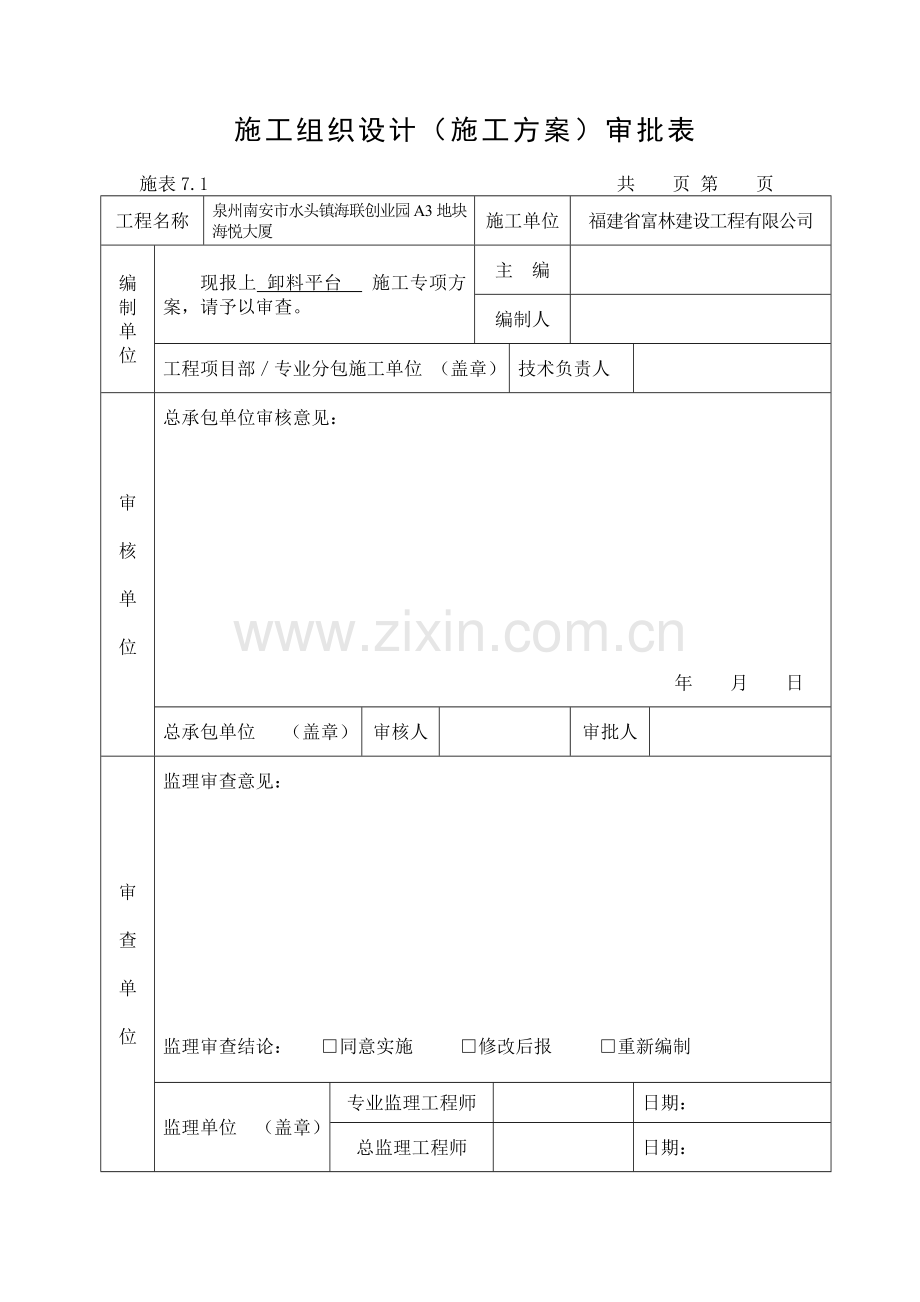

施工组织设计（施工方案）审批表

施表7.1 共 页 第 页
工程名称
泉州南安市水头镇海联创业园A3地块海悦大厦
施工单位
福建省富林建设工程有限公司
编制单位
现报上 卸料平台 施工专项方案，请予以审查。
主 编

编制人

工程项目部／专业分包施工单位 （盖章）
技术负责人

审核单位
总承包单位审核意见：

年 月 日
总承包单位 （盖章）
审核人

审批人

审查单位
监理审查意见：

监理审查结论： □同意实施 □修改后报 □重新编制

监理单位 （盖章）
专业监理工程师

日期：
总监理工程师

日期：
海 联 A3 地 块 海 悦 大 厦
卸
料
平
台
专
项
施
工
方
案

福建省富林建设工程有限公司
2012年 月 号

1、工程概况
该工程由福建省富林建设工程有限公司承建的泉州南安市水头镇海联创业园A3地块海悦大厦工程，位于泉州南安市水头镇海联创业园。本工程为17层框架结构。建筑面积为30145㎡。建筑总高度55.50m。将搭设20.90m高度的双排钢管卸料平台。
2、卸料平台设计方案
（一） 卸料平台设置
立柱纵向距为L=3m，横向距δ=1.8m内立杆距墙体δ1=0.35m，铺设2.5m厚模板17层。假设施工层为2层，每层施工层施工荷载为3.0KN/m2，竖向间距H1=3m，钢管为φ48×3.5，截面积A1=489mm2，强度设计值f=205N/mm2，回转半径为V=15.78mm，大横杆步距为1.8，n=9。
（二）卸料平台计算及规定
1、平台整体稳定计算简化为对立杆整体稳定计算，而立杆的整体稳定计算按轴心受力格构式压杆计算，其格构压杆由内、外排立柱及横向水平拉杆组成。
2、对卸料平台连墙杆均匀设置且覆盖面积10m2左右，基本风压又小于0.35KN/m2，可以不考虑风荷载作用。
（三）、施工荷载值的规定：
卸料平台的施工荷载不得超过3.0KN/m2。
1、恒载：包括立杆大小横杆、剪力撑、脚手板、扣件、固定封闭立网等各构件的重量，这部分荷载在进行强度核算时就乘以1.2的分项总数。
2、活载：包括物料、推车、作业人员，这部分荷载在进行强度核算时应乘以1.4的分项系数。
（四）验算搭设平台的允许高度：
H= (KA∮－1.3(1.2 NGK2 +1.4 NQK )÷1.2 NGK1)×h (搭设高度计算)
Hmax=H÷(1+0.01H)（最大允许搭设高度计算公式）
KA：与立柱截面有关的调整系数；
内外排立柱为单管时KA=0.85
∮：格构式压杆整体稳定系数
∮Aƒ：立柱稳定承载力
A：内外排立柱毛截面面积之和A=2×A。
ƒ：钢材抗压、抗拉、抗弯强度设计值
1.3：恒载+活载乘以各自分项系数之和后附加的系数。
NGK1:一步一纵间距的钢管、扣件重量（KN）
NGK2:一个纵间距的附件、物品重量（KN）
NQK：一个立杆纵距的施工荷载标准值产生的轴力
①由h=1.8m，δ=1.8m,查表得∮Aƒ=48.89KN；
②由δ=1.8，L=3m，脚手板铺设共9层，查表得NGK2=4.185KN
③由δ=1.8m，L=3m，QK=4KN/m2查表得NQK=8.4KN
④由h=1.8m，L=3m，NGK1=0.411KN
⑤由于该平台为单立柱，故KA=0.85
H=[(0.85×48.89－1.3(1.2×4.185＋1.4×8.4)]÷1.2×0.411×1.8=71.3m
Hmax=H÷1+0.01=71.3÷1+0.01×71.3=41.8>29m满足要求。
（五）验算平台结构的整体稳定
1、求N值:
卸料平台最底部的压杆轴力为最大,故
N=1.2(n NGK1＋NGK2)＋1.4 NQK
=1.2(9×0.411＋4.185)＋1.4×8.4
=21.22KN
2、求∮值;由λ=μ·λX，查∮值表
λX=5.71，μ=25，则λ=μ·λX=5.71×25=143
∮=0.336；
3、求高度调整系数KH，搭设高度为29m，
故KH=1÷(1＋0.01H)=1÷(1＋0.01×29)=0.77
4、整体稳定验算:
N/∮A≤KHKAƒ
N/∮A=21220÷(0.336×2×489)=64.5N/mm2
KH·KA·ƒ=0.77×0.85×205=134.17N/ mm2经验算后满足要求。
（六）验算卸料平台立柱的局部稳定:
立柱的局部稳定最不利是底层里排立柱段。
已知h=1.8，i=15.78mm，δ1=0.35m，δ=1.8m，σ=35N/mm2
试验算立柱的局部稳定
1、局部稳定验算：
N/∮·A1＋σm≤KHKAƒ
QK=3。0KN/㎡时，σm=55N/mm2，i=15.78mm
2、求N值
N=N1＋N2
N1=1/2×1.2(n×NGK1)=1/2×1.2(9×0.411)=2.2KN；
N2=(0.5×b＋b1)÷1.4(1.2 NGK2＋1.4 NQK)
=(0.5×1.8＋0.35)÷1.4(1.2×4.185＋1.4×8.4)
=14.91KN
N= N1＋N2=2.2＋14.91=17.11KN
3、求∮值：
由λ=h/i=1800÷15.78=114，查表∮1=0.626
4、求σm
由于QK=3.0KN/㎡，所以σm=55N/mm2
N/∮·A1＋σm=17110÷(0.626×489)＋55=110.9N/mm2
KHKAƒ=134.17N/mm2>110.9N/mm2
验算后结果满足要求
四、其他有关事项：
1、施工中不允许超过设计荷哉载；
2、平台的剪刀撑，喧哗墙杆设置能保证整体的刚度和稳定性。
3、每楼层设有三个连墙点，楼板预埋φ48×35钢管，并系与同规格钢管连接（扣件扣牢）
4、剪刀撑自下而上连续设置，搭接长度≥50cm。
5、基底平整夯实，设通长垫板，有良好排水措施，并设置扫地杆。
6、平台架设有避雷针，外侧用安全网全封闭。
7、由专业班组持证搭设，身体适应高处作业要求，并应正确使用本工种所需的个人防护用品。
8、作业区，地面有专人监护，遇有两天和恶劣气候，应立即停止搭设。
