植筋专项施工方案.doc

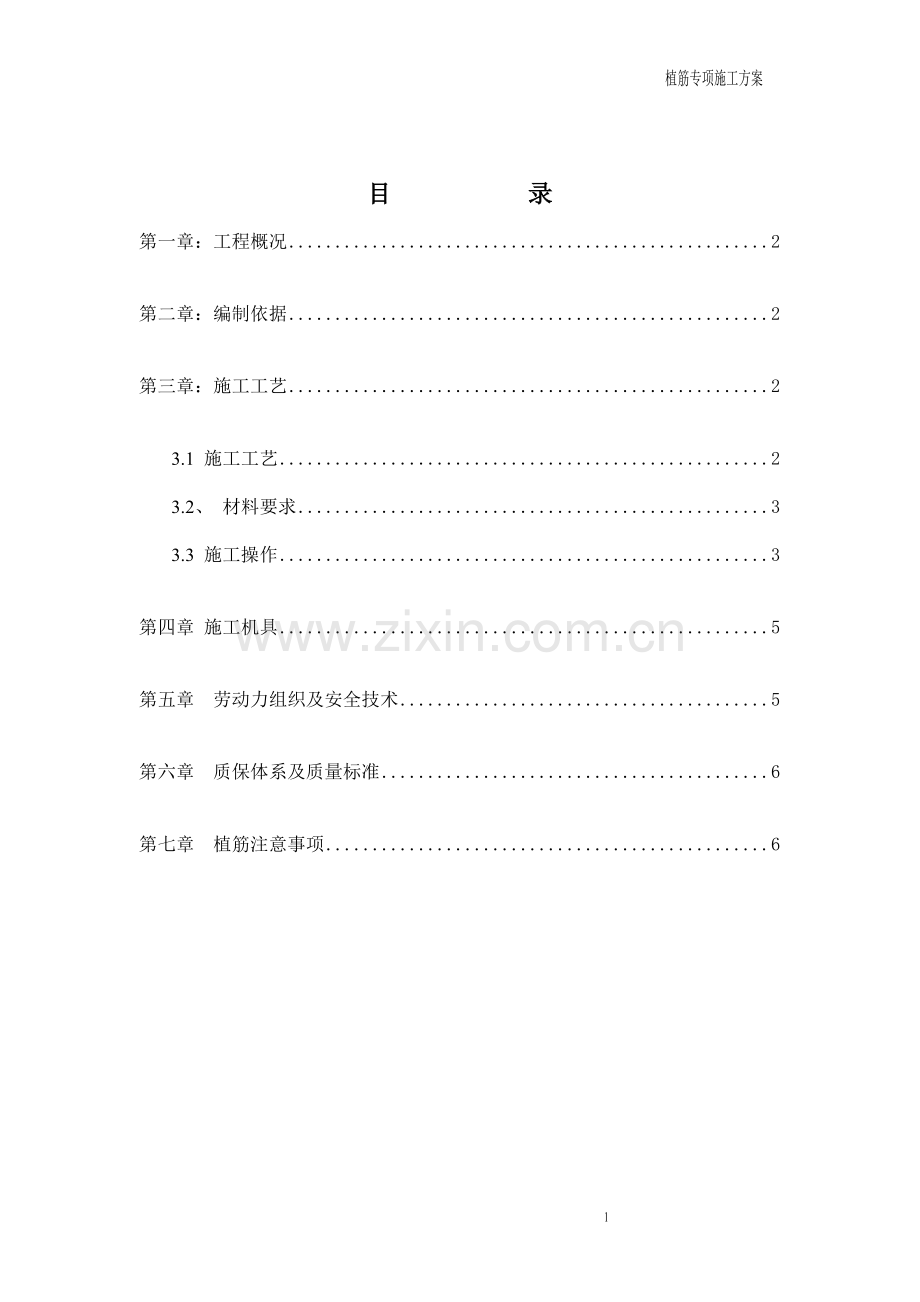

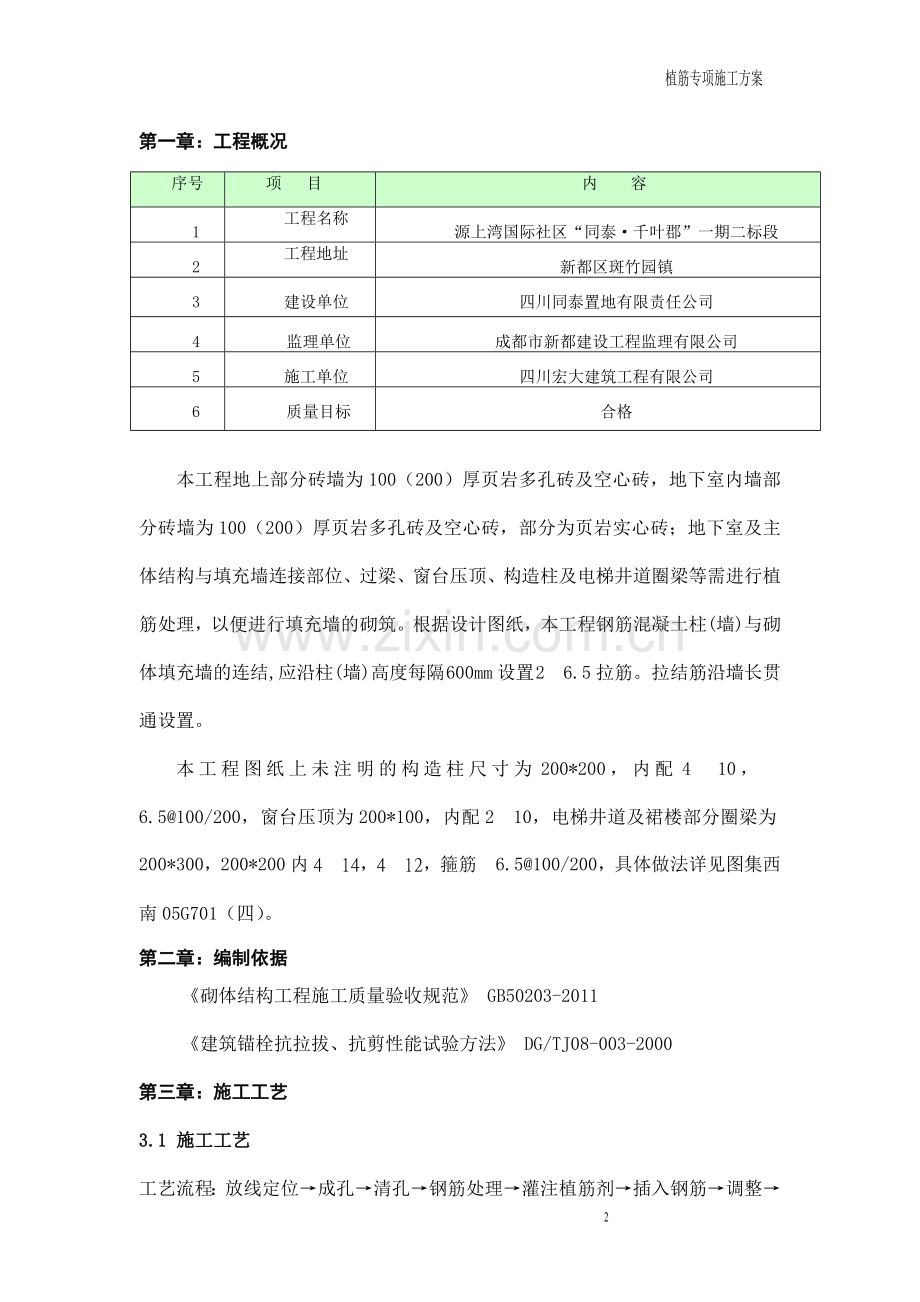

植筋专项施工方案目 录第一章：工程概况2第二章：编制依据2第三章：施工工艺23.1 施工工艺23.2、 材料要求33.3 施工操作3第四章 施工机具5第五章 劳动力组织及安全技术5第六章 质保体系及质量标准6第七章 植筋注意事项6第一章：工程概况序号项 目内 容1工程名称源上湾国际社区“同泰千叶郡”一期二标段2工程地址新都区斑竹园镇3建设单位四川同泰置地有限责任公司4监理单位成都市新都建设工程监理有限公司5施工单位四川宏大建筑工程有限公司6质量目标合格本工程地上部分砖墙为100（200）厚页岩多孔砖及空心砖，地下室内墙部分砖墙为100（200）厚页岩多孔砖及空心砖，部分为页岩实心砖；地下室及主体结构与填充墙连接部位、过梁、窗台压顶、构造柱及电梯井道圈梁等需进行植筋处理，以便进行填充墙的砌筑。根据设计图纸，本工程钢筋混凝土柱(墙)与砌体填充墙的连结,应沿柱(墙)高度每隔 600mm设置 26.5拉筋。拉结筋沿墙长贯通设置。本工程图纸上未注明的构造柱尺寸为200*200，内配410，6.5100/200，窗台压顶为200*100，内配210，电梯井道及裙楼部分圈梁为200*300，200*200内414，412，箍筋6.5100/200，具体做法详见图集西南05G701（四）。第二章：编制依据砌体结构工程施工质量验收规范 GB50203-2011建筑锚栓抗拉拔、抗剪性能试验方法 DG/TJ08-003-2000第三章：施工工艺3.1 施工工艺工艺流程：放线定位成孔清孔钢筋处理灌注植筋剂插入钢筋调整养护检测3.2、 材料要求1、锚固胶：对获准使用的锚固胶，除说明书规定可以掺入定量的掺和剂外，现场施工中不宜随意添加掺料。锚固胶的性能应由厂家通过专门的试验确定和认证。植筋用锚固胶的粘结强度设计值应符合要求。2、钢筋： 墙体拉筋规格为6.5，过梁、构造柱、窗台压顶、圈梁钢筋为10、12、14，根据结构的平面布置，选用钢筋规格，钢筋性能应符合规范要求。3.3 施工操作3.3.1 放线定位：根据图纸尺寸在需要砌筑墙体的位置及砌块排砖图放出植筋定位线，孔位放线要避让原结构内主筋，以免损伤原结构钢筋，放线要准确按照设计图纸要求施工，在原结构与图纸不符时，要做好记录并通知设计人员，以便更改或提出建议，如有特殊应根据现场情况做适当的调整。3.3.2成孔：在标明的位置上用手提式电钻或台式钻机将孔打到设计要求的深度。本工程植筋均为普通植筋，植入深度为10cm，植入钢筋直径不同，钻孔直径也不同，钢筋直径与钻孔直径相互关系因植筋剂的不同亦不同，一般为钢筋直径加46mm，对于圆钢取4，带肋钢取6。3.3.3 清孔：根据植筋剂种类的不同，植筋孔孔壁要求也不同，分湿润和干燥。有的植筋剂要求将孔打好后先用毛刷将浮尘刷净，再用气球将浮尘吹净，有的植筋剂要求钻孔后清除孔中杂物，用清水湿润孔洞，植筋前除去孔洞中明水，但应保证孔壁的湿润。最后检查孔深、孔径，合格后用将孔口临时封闭，以防其它杂质进入孔内。 3.3.4钢筋处理：钢筋锚固长度范围的污染物应清除干净，直到露出钢筋新面，处理完后按照不同直径、长度，统一堆放。3.3.5 灌注植筋胶泥：按植筋剂使用说明书的要求将植筋剂与水按一定的比例调配好（一般为植筋剂：水1：0.150.20），搅拌成均匀的胶泥(掌握稠度，稍稠便于插固钢筋即可)。用PVC塑料管或导管将胶泥导入管内，并送入孔中，再用另一杆将管内胶泥挤压入孔眼内；注入的量为当钢筋插入时有少量溢胶为宜。使用前应查看植筋剂的生产日期、合格证等相关质量证明材料，不得使用“三无”产品和过期产品，以保证拉结筋植筋的质量。 3.3.6插入钢筋：灌注好植筋胶泥后，随即将准备好的钢筋慢慢旋转插进注完胶泥的孔内，插到满足钢筋的锚固长度为止，立即将钢筋上下提动旋转数下，排出气泡，保证孔内植筋胶饱满，同时将溢出的胶泥将孔口部位封堵饱满。 3.3.7调整：将拉结钢筋插入后如需调整钢筋角度，应在短时内调整好，调整时不允许将钢筋向外拉。3.3.8养护：钢筋插入孔内常温下24小时以内不得扰动，否则将影响拉结钢筋的锚固强度。3.3.9拉拔检测：填充墙拉结钢筋植完养护结束后，应进行现场随机拉拔检测，拉拔测试结果要求钢筋抗拉负荷大于该钢筋设计拉拔强度且钢筋无松动、无滑移等可见变形现象。依据JG145-2004混凝土结构后锚固技术规程附录A第2.2条规定的植钢筋应按同规格，同型号，基本相同部位的锚栓组成一个检验批。抽取数量按每批锚栓总数的1计算，且不少于3根。本工程构造柱约780m3，圈梁约126m3，植筋送检组数约39组，其中包括拉墙筋植筋（以上计算均为初略概算，送检组数以实际情况为准）。第四章 施工机具 根据施工工艺要求，施工时配备手提式电钻或台式钻、毛刷、气球、角磨机、钢丝刷等。第五章 劳动力组织及安全技术5.1劳动力组织：填充墙拉结筋植筋施工时每个小组安排两人作业，施工前根据植筋剂的使用说明书及使用注意事项进行详细的技术交底，使操作人员能够了解详细的操作工艺。5.2安全技术： 施工操作人员进入施工现场必须严格遵守安全生产六大纪律，上岗前需经安全技术交底，佩戴好个人劳动防护用品，加强自我保护意识，做好个人防护；临边和悬空作业应系安全带，机械操作时严格按照机械操作规程操作；操作用的脚手搭设牢固、稳定、可靠。第六章 质保体系及质量标准6.1质保体系 成立以技术负责人为组长，质检员、专业工长参加的质保小组。施工前进行详细的技术交底，正式施工前进行施工样板试验，经现场试拉拔试验，达到使用说明书规定的拉拔力后方可进行大面积施工。操作过程中严格各施工工序的自检制度，实行质量否决制；质检员跟踪检查，每层施工时先打好眼，清扫干净，验收合格后方可进行植筋施工，验收内容包括孔深、孔径、位置及清理情况，严禁不报验就进行下道工序施工。施工时必须按锚固剂的使用要求进行，锚固剂胶泥配比应正确，料配好后必须在40分钟内使用完，超过规定的时间的胶泥不得再使用，也不得掺和后使用，钢筋植完后2小时内不得敲打或碰撞，应注意成品保护，常温下24小时以内不得扰动已植拉结钢筋。6.2 质量标准 砌体结构工程施工质量验收规范 GB50203-2011 建筑锚栓抗拉拔、抗剪性能试验方法 DG/TJ08-003-2000第七章 植筋注意事项1、植筋后，一般不允许在所植钢筋上焊接，如确实需要焊接时，焊点距离基材混凝土表面应大于15d，且应采用水浸渍的毛巾包裹植筋外露部分的根部。2、注意天气变化，植筋施工开始前要查看天气预备，要确保在植筋施工期间天 气状况良好，不要在阴雨天气施工。针对本工程在厂房内部施工，故无需考虑天气因素的影响。3、植筋所用的锚固胶必须是合格产品，各项性能指标要符合规范要求。4、为了保证植筋质量，必须避免第四条中提到的影响植筋质量缺陷的各个因素发生，我们要从工、料、机、工艺、环境以及方法等几个方面综合考虑，要做到万无一失。5、植筋施工用电要按照项目的用电规程操作，避免违章。6、植筋所用的设备及机具必须按找该设备或机具的操作规程操作，不允许违章操作。7、植筋所用的材料不能到处乱扔污染环境。 7
