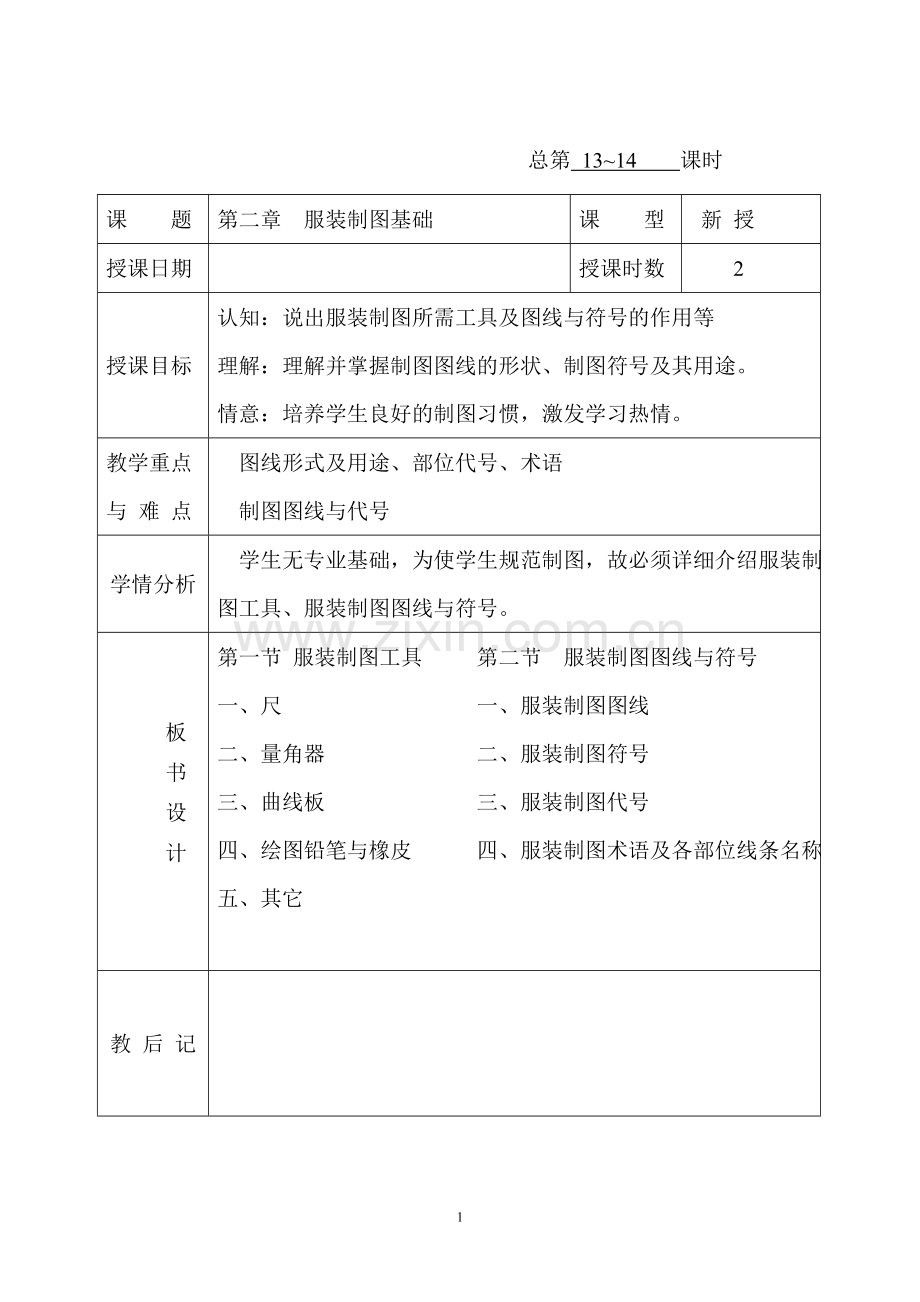

总第13-14课时服装制图基础工具-图线与符号.doc

总第 13~14 课时
课 题
第二章 服装制图基础
课 型
新 授
授课日期

授课时数
2

授课目标
认知：说出服装制图所需工具及图线与符号的作用等
理解：理解并掌握制图图线的形状、制图符号及其用途。
情意：培养学生良好的制图习惯，激发学习热情。
教学重点
与 难 点
图线形式及用途、部位代号、术语
制图图线与代号
学情分析
学生无专业基础，为使学生规范制图，故必须详细介绍服装制图工具、服装制图图线与符号。
板书设计
第一节 服装制图工具 第二节 服装制图图线与符号
一、尺 一、服装制图图线
二、量角器 二、服装制图符号
三、曲线板 三、服装制图代号
四、绘图铅笔与橡皮 四、服装制图术语及各部位线条名称
五、其它

教 后 记

教学程序与内容
教 师 活 动
学生活动
复习提问：

新 授：

一、尺：

服装结构制图的依据是什么？

第二章 服装制图基础
服装制图基础是指服装制图前和具体制图时应掌握的各种知识和技法，以及国家标准对服装制图的有关规定。
第一节 服装制图工具
服装制图的必备工具
1、直尺：是服装制图的基本工具，完成直线条的绘画，有时也辅助完成有些弧线的绘画。
2、角尺：是服装制图的常用工具，主要用于服装制图中垂直线的绘画。它包括三角直尺和角尺。
3、软尺：一般为测体所用，经常用于测量、复核各曲线、拼合部位的长度，以判定适宜的配合关系。
4、比例尺：一般用于按一定的比例作图的测量
回忆回答

思考、讨论、听讲

讨论、回答

教学程序
与 内 容
教 师 活 动
学生活动

二、量角器：

三、曲线板：

四、绘图铅

工具。尺形为三菱形，有三个尺面，六个尺边。

是一种用来测量角度的器具，确定服装的某些部位，如肩斜的倾斜角度等。

1、常用曲线板
主要用于服装制图中的弧线、弧形部位的绘制。
2、服装专用曲线板
~是按照服装制图中各部位弧线、弧度变化规律而制成的一种专供服装制图中绘制各部位弧线的专用绘图工具。主要用来绘制较长的曲线部位。
笔与橡皮：
1、铅笔：有软硬之分。
B~6B，逐渐转软，铅色浓黑，易污脏。
HB为中性。
H~6H，逐渐转硬，铅色浅淡，画线不易涂改污脏。
2、橡皮：
用于修改图纸。分普通橡皮和香橡皮两种，香橡皮去污效果比较好。

听、记

讨论、回答

教学程序
与 内 容
教 师 活 动
学生活动
五、其它

一、服装制图图线

二、服装制图符号

1、彩色笔：用于勾画装饰线条或区别叠片。
2、墨线笔：用于缩小图勾墨线。
3、画板：用于缩小图。
4、图钉：用于缩小图。
5、削铅笔刀：用于使铅笔保持绘图需要的形状。
第二节 服装制图图线与符号
1、概念：服装制图中不同的线条有不同的表现形式，其表现形式称之为服装制图图线。
2、作用：服装制图图线与符号在制图中起规范图纸的作用。
3、图线形式、规定及用途（P36表2-1）
4、注意点：
⑴同一图纸中同类图线的宽度应一致。
⑵虚线、点划线及双点划线的线段长短和间隔应各自相同，其首末两端是线段而不是点。

符号名称、符号图形和符号用途（P36表2-2）
听、记

看、听、记

看、听、记

教学程序与 内 容
教 师 活 动
学生活动
三、服装制

四、服装制

小结：
图代号：
部位、代号详见（P37表2-3）
图术语及各部位线条名称：
1、服装制图术语：
⑴作用： 服装制图术语的作用是统一服装制图中的裁片、零部件、线条、部位的名称，使各种名称规范化、标准化，以利于交流。
⑵来源：①约定俗成
②服装零部件的安放部位
③零部件本身的形状
④零部件的作用
⑤外来语的译音
③常用术语的种类：P38 1~17
2、服装制图各部位线条的名称
也即部位线条的术语名称。具体见有关章节。
1、服装制图基础定义
2、服装制图工具
3、服装制图图线与符号的作用
4、服装制图图线服装制图图线的概念、形式、规定、用途及注意点。
看、听、记

看、听、记

看、听、记

教学程序与 内 容
教 师 活 动
学生活动

作业：
5、服装制图符号的名称、图形及用途
6、服装制图术语的作用、来源和种类
7、服装制图各部位的线条名称
1、服装制图的工具有哪些？
2、复习P3~38
