众智日照软件分享.ppt

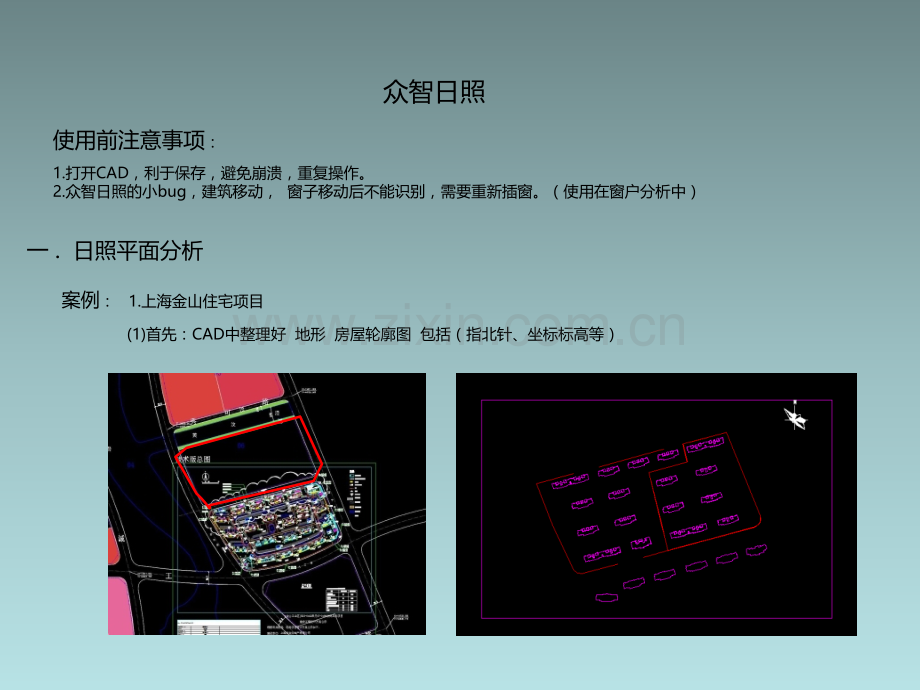

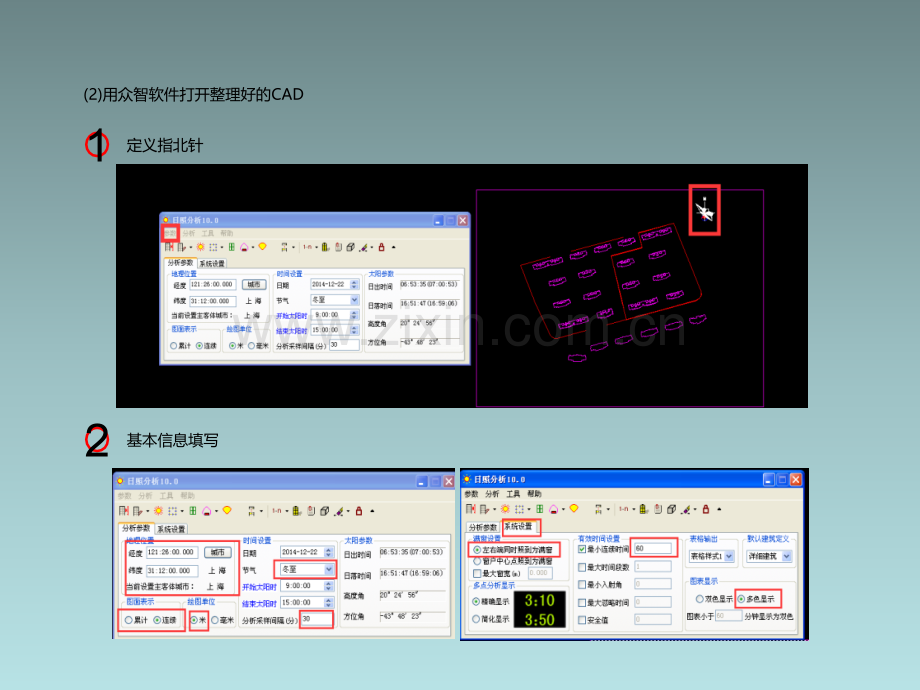

众智日照 软件分享2015.10.13一.日照平面分析使用前注意事项：1.打开CAD，利于保存，避免崩溃，重复操作。2.众智日照的小bug，建筑移动，窗子移动后不能识别，需要重新插窗。（使用在窗户分析中）众智日照 案例：1.上海金山住宅项目 (1)首先：CAD中整理好 地形 房屋轮廓图 包括（指北针、坐标标高等）(2)用众智软件打开整理好的CAD 1定义指北针2基本信息填写3定义建筑物高度4分析平面区域分析二.日照窗户分析1定义指北针2基本信息填写3定义建筑物高度4户型设计轮廓首先：CAD中整理好 户型轮廓图 其中窗子的位子 、宽度、高度、都要保留。5参数独立窗户布置窗户6分析窗户分析这是一个反复调整的过程，需要有耐心。还有户型在总图中调整位置时 ，左右移动，或者上下移动，都要回到CAD里面调整，因为在众智日照软件中 空间不在一个维度，简单来说模型是三维的。7分析通过8分析通过 生成报告 格式word三.日照沿线分析案例：1.如皋项目 通过计算 是否影响周边建筑的日照 以及影响时间长度 1定义指北针2基本信息填写3定义建筑物高度4户型设计轮廓5参数独立窗户布置窗户6分析沿线分析谢谢 互相交流 互相进步2015.10.13
