天津市某排水项目顶管施工方案.doc

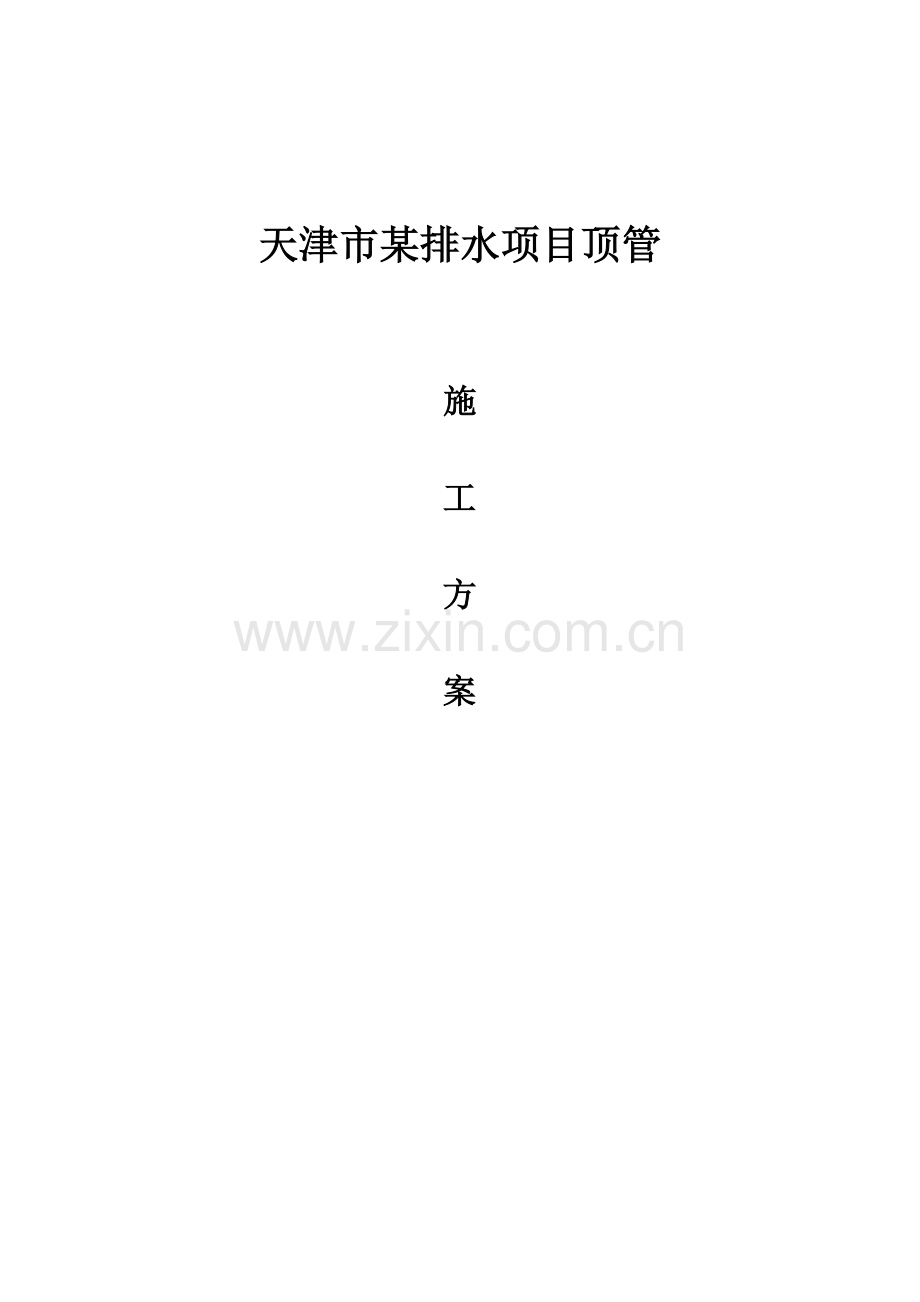

天津市某排水项目顶管

施

工

方

案

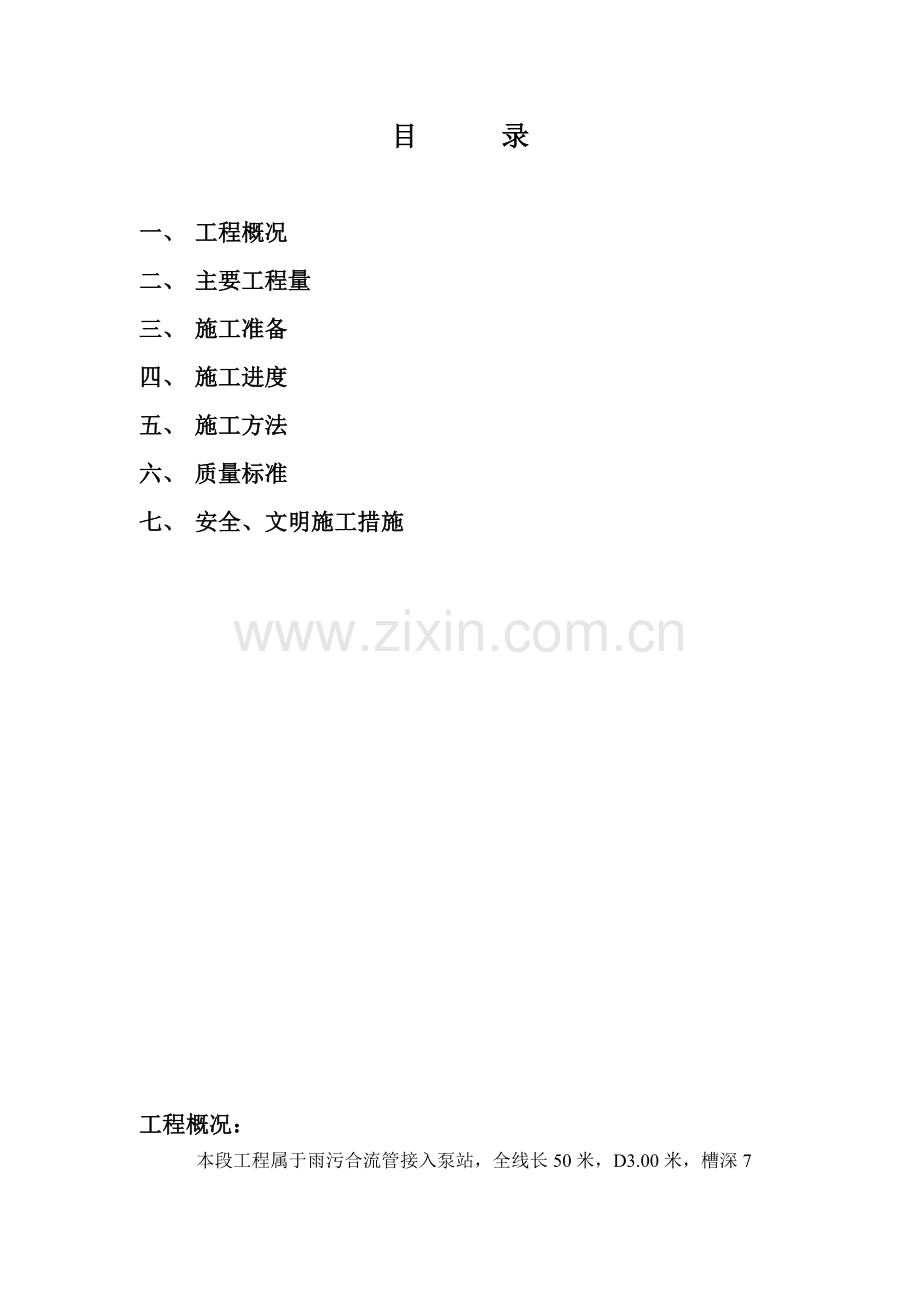

目 录

一、 工程概况
二、 主要工程量
三、 施工准备
四、 施工进度
五、 施工方法
六、 质量标准
七、 安全、文明施工措施

工程概况：
本段工程属于雨污合流管接入泵站，全线长50米，D3.00米，槽深7

米，本段工程施工难度大，槽深、管径大，为保证安全施工，文明施工单位采用

钢桩卡板槽，大口井及水窝子降水方法施工。

工程目的
本段工程是解放南路排水工程最下游工程，直接接入泵站。本次施工是为

了使解放南路排水工程全线贯通达到使用目的。

开竣工日期
开工日期 06年 04月 13日
竣工日期 06年 05月 13日
施工周期为30天
工程数量：
d3.00米 砼刚承口管50m
前期准备：
1、施工前实施临时排水管道施做，架设临时电线、刨试探沟找清地下障碍。

2、施工前按建设方统一安排进行施工操作，并做好自身的施工组织设计

方可开槽施工，施工组织设计中突出快速施工的特点。

3、施工前应向建设方索要统一的坐标及高程系统后方可实现放线测量。

四、进度计划 ： （见附表）
五、施工方法：
施工放线 刨探 钢板桩 大口井降水 开槽 软

基处理 基础 安管 抹管箍 检查井 回填

1、施工工艺流程 施工前准备

打 桩

降 水

开 槽

清 底

排水沟水窝子

砼 基 础

管 节 安 装

砌 井

回 填
拔 桩

2、施工放线：
（1）根据设计给定的规划桩，用经纬仪测量管道中心线检查井的位

置，作为管道位置控制点。

（2）沿管线位置引设临时水准点并做好点之记录加以保护，设置临时

水准点并经常闭合校核。

（3）测量放线的标术标准应达到测量闭合误差< ±12√NMM

3、钢板桩：

（1）本段工程采用d36型 长12米 工字钢以保证安全施工。
、
（2）本工程槽深7m，打设钢板桩间距0.6m，支撑采用钢梁顺槽焊接工字

钢与钢梁接横支撑焊接牢固采用边挖、边焊接支撑边插入并用10×10的方

木卡固于钢板桩之间。

（3）正常开槽支撑方式检查井位置工字钢布置。

（4）板桩入土深度和沟槽深度的比值
槽深
T/H
5m
0.35
5—7m
0.5
﹥7m
0.65

T板桩入土深度
H沟槽深度

4、降水：

（1）沟槽开挖时应及时挖排水沟排水，施工前依据甲方提供的临时排水方

案，设置临时排水管道及临时沉淀池，大口井降水至槽底0.5m以下后方可

施工。

（2）降水作业持续到回填土完毕。

（3）开槽后降水采用排水沟加水窝子降水法及大口井降水法，大口井沿工

字钢外侧1.0米梅花型排列深度15m直径50厘米，工程临时排水附近管道，

大口井间距为10m。

布置示意图

10.00米 大口井

5.00米

5、开槽：

（1）开槽土方按甲方指定地点存放开槽土处运土方时请专人指挥交通。

（2） 挖土采用机械大工配合，当挖掘机挖至槽底时应预留20cm的原状土，

用人工清底并做好排水沟，排水沟尺寸30cm×30cm，根据不同的水位做水窝

子，水窝子及时抽水以免泡槽。

（3）槽内如有横跨、斜穿的上下管道电缆等地下构筑物时给以加固保护。

（4）上下沟槽应设梯子不许攀登撑杠，避免摔人。
（5）沟槽施工按设计要求施工，挖槽时随挖随卡板做到安全施工。
5、软基处理：

如遇软基 挖至40Cm以下，换填40Cm厚石料，石料粒径不大于50应以级配为准，含20％以上土体为好，如遇局部地区软弱还应酌情加抛大快片石处理。
6、基础：

钢筋砼刚承插口管为砂石基础。

7、管道安装：
（2）砼承插口在安装前必须对管口进行检查基础为砂石基础的厚
度必须符合设计要求砂石垫层施工中槽底不得有积水软泥。
8、具体方法：
（1）管节采用100吨吊车及卷扬机与链滑车配合安装。
（2）管节起吊前检查管材及承插口有无损坏现象，并对承插口进行
清理干净，接口处如有毛边毛刺应于处理，防止划破橡胶密封圈同时清洁管内杂物。
（3）起重机作业时距离槽边缘不少于3m保持基础支撑稳定起吊时采用两边兜深严禁采用穿心起吊同时避免起吊索具的坚硬部位碰撞管身作到清吊轻放。
（4）下管时在沟槽内的作业 的下方不得有人员停留及来回走动，注意安全同时管子尽量依次到位避免在沟槽内多次吊运。
（5）管节安装过程中应通过测量方式仔细校核管道的轴线和标高并做好施工记录。
9、回填：
（1）严禁大批撑做到拆一道、回填一道、分布夯实。
（2）开挖检查井基坑满足施工要求基底原状土不得扰动。
（3）砌筑井室做到满铺满挤灰缝饱满砂浆拌和均匀两层砖之间竖缝应错开避免出现上下贯通的竖缝。
（4）预埋管按设计高程位置坡度随砌井即安装好管口与井内壁平齐预埋管在还土钱用于砖封堵抹面防止向井内漏水。
（5）井壁与管道接触部分作浆饱和砖面与井处壁间缝用砂浆封堵
严并与井壁处抹管箍以防漏水井壁内抹面处壁搓缝。
1、 组织机械进场
（1）挖掘机 1.2m3 1台
（2）吊车 100t 1台
（3）运行车 15t 4辆
（4）装载机 4t 1辆
（5）振动打桩机 3000 1辆
（6）电动潜水泵 2寸 30台
（7）电动泥浆泵 3寸 10台
（8）电焊机 13×500 3台
2、 组织材料进场
（1）钢板桩 36# 200根
（2）木板 50m3 30×5Cm
（3）方木 20 m3 10×10Cm

六、质量检验标准
1、沟槽允许偏差
检验频率
序号 项目 允许偏差（㎜） 范围 点数 检验方法

1 槽底高程 0，—20 两井之间 6 用水准仪测量
2 槽底中线每 不小于设计 两井之间 6 挂中心线用尺量每侧3点
侧宽度
3 沟槽边坡 不陡于设计 两井之间 6 用坡度尺检验每侧取3点

2、砂石平基及管座允许偏差
序号 项目 允许偏差（㎜） 检验频率 检验方法
范围 点数
1 平基厚度 ＋20，－10 10米 1 用尺量
2 管座厚度 不小于设计规定 10米 1 用尺量

3、安装允许偏差
允许 检查频率 检查方法
序号 项目 差(㎜) 范围 点数
1 中线位移 15 两井之间 10米一点不少于3点经纬仪检测或挂中心
线用钢尺检查
管内 管径≤1000㎜ ±10 10米一点,不
2 底高 两井之间
程 管径〉1000㎜ ±15 少于3点 用水准仪测量
到吸虹管 ±15 每道支管 10米一点不少于4点
相临 管径≤1000㎜ 3 10米一点,不
管内 两井之间 用钢尺量
底错 管径〉1000㎜ 5 少于3点
口

七、安全、文明施工措施
（1）加强安全教育，认真贯彻国家劳保条例和法规，建立安保体系参照安全规程实行定期安全教育制度，发现隐患及时排除。
（2）施工前期进行班前全教育，施工人员进入工地必须戴安全帽，并穿好劳保用品。
（3）大型机械使用前认真检查，严格执行例行检查和维修交接制。
（4）工地临时电力设施安装装置，必须符合技术规范要求，并注意防火。
（5）施工作业执行相关安全操作规程，机械设备由专人操作、管理。
（6）电器设备有专业电工操作，无证人员不得乱动，一切操作严格按要求操作规程，顶管设备专人维护开启，其他人不得乱动。
（7）打桩、拔桩时，应设护栏，其它人不得进入现场，操作人员应按打拔桩操作规程作业。
（8）开工前做好社会调查工作，对沿线的居民和单位进行走访，相互配合搞好施工，做到不扰民和少扰民。
（9）尽量减少附近居民的噪声、污染及生活污染。
（10）施工现场保持平整、运输道路畅通，材料堆放整齐。
（11）加强对周围环境的保护。
