预应力安全施工方案.doc

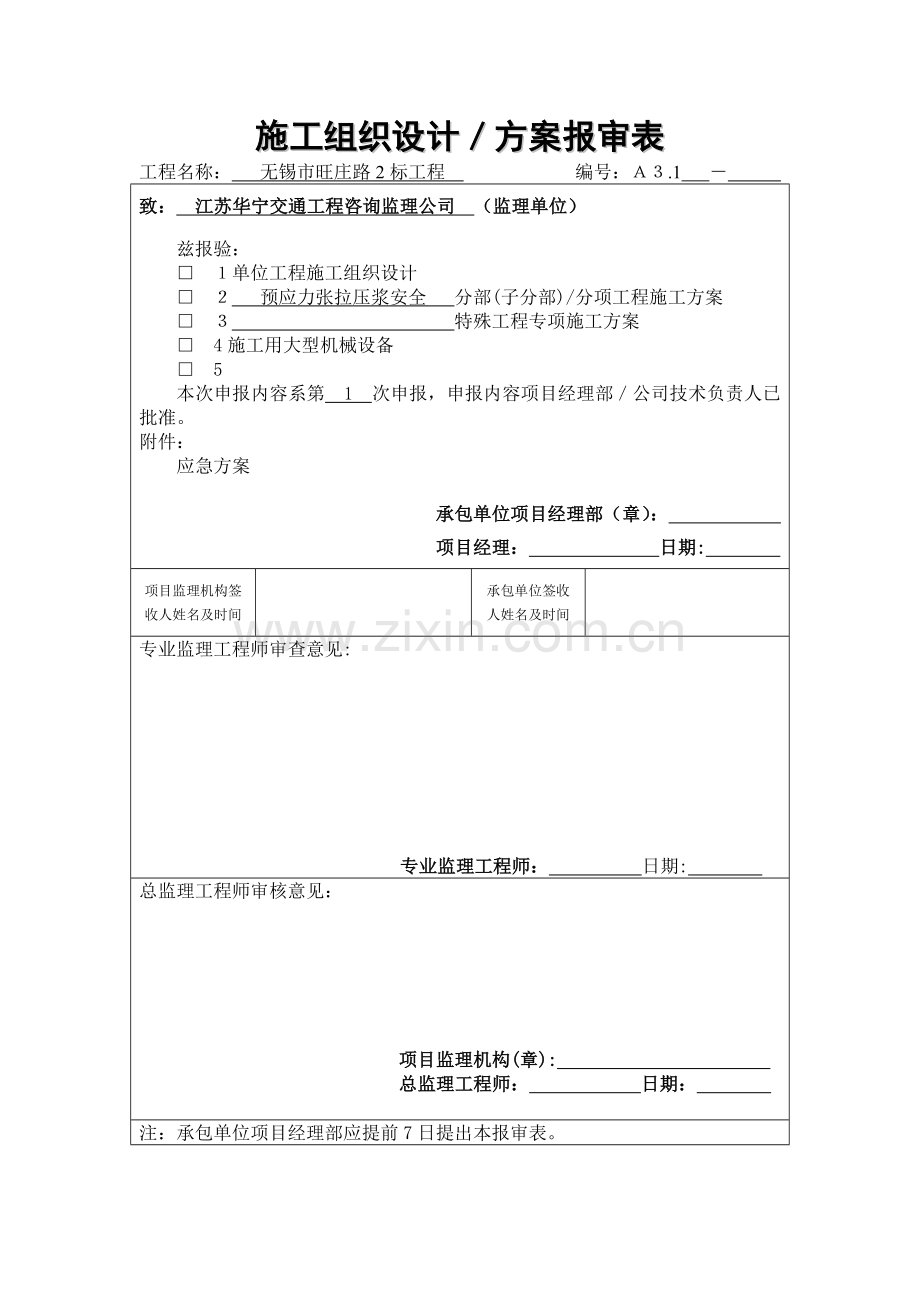

施工组织设计／方案报审表
工程名称：　 无锡市旺庄路2标工程 　 　编号：Ａ３.1　 －　 　　
致：　江苏华宁交通工程咨询监理公司　（监理单位）
　　兹报验：
　　□　１单位工程施工组织设计
　　□　２　 预应力张拉压浆安全 分部(子分部)/分项工程施工方案
　　□　３　 特殊工程专项施工方案
□　4施工用大型机械设备
□　5
　　本次申报内容系第 1 次申报，申报内容项目经理部／公司技术负责人已批准。
附件：
应急方案

　　　　　　　　　　　　 承包单位项目经理部（章）：　　　　　　　　
　　　　　　　　　　　　 项目经理：　　　　　　　日期:　　　　
项目监理机构签收人姓名及时间

承包单位签收人姓名及时间

专业监理工程师审查意见:

专业监理工程师： 日期:
总监理工程师审核意见：

　　　　　　　　　　　　 项目监理机构(章):
　　 总监理工程师：　　　　　　日期：　　

注：承包单位项目经理部应提前7日提出本报审表。

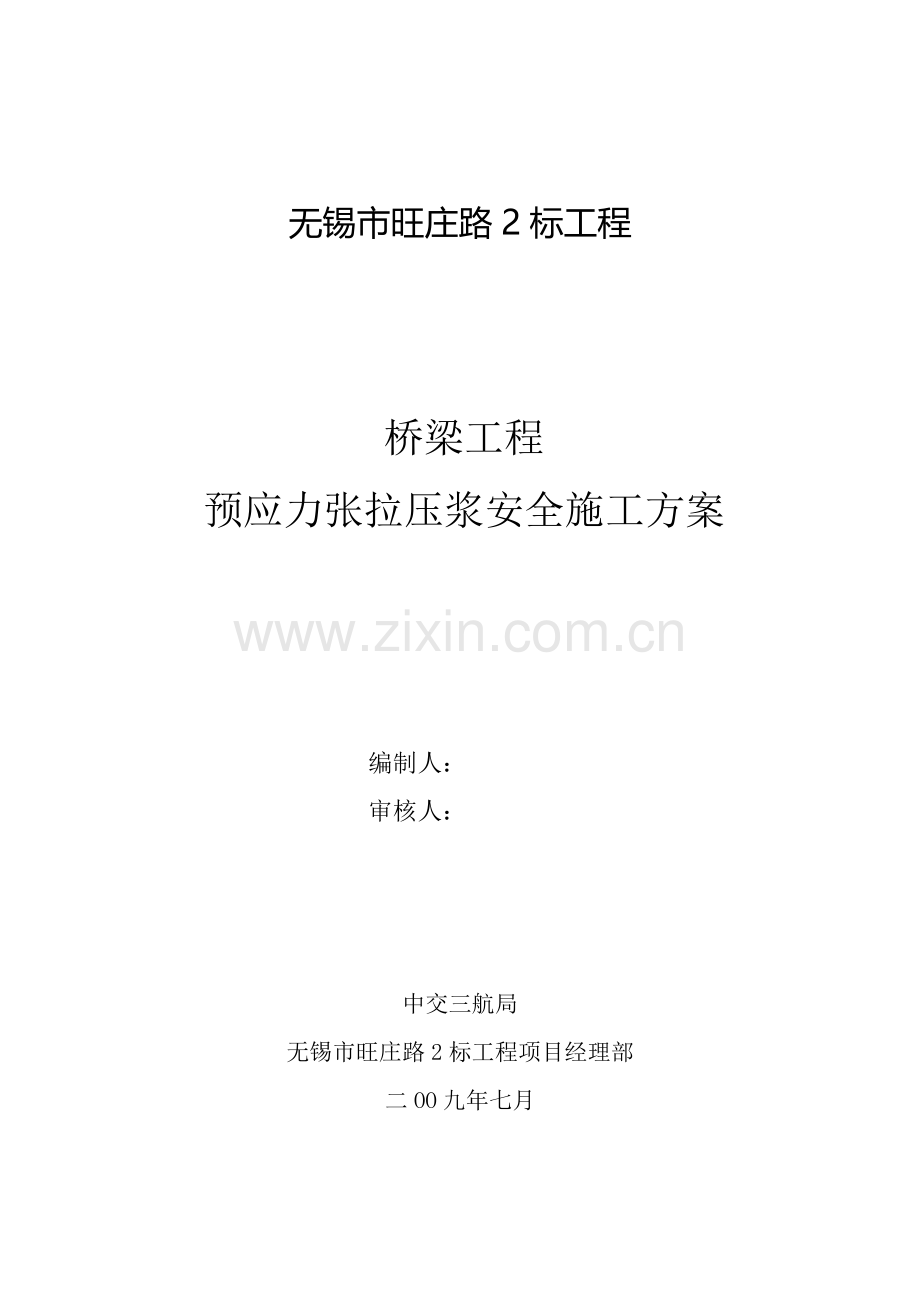

无锡市旺庄路2标工程

桥梁工程
预应力张拉压浆安全施工方案

编制人：
审核人：

中交三航局
无锡市旺庄路2标工程项目经理部
二OO九年七月

无锡市旺庄路2标工程
桥梁工程预应力张拉压浆安全施工方案

一、工程概况
本项目位于无锡市南部，南长区、新区、滨湖区交汇处，为南部新城区又一条东西向通道。它西起贡湖大道，南至兴源路匝道口，全长5.2公里。本标段为无锡市旺庄路2标段工程，起点为运河西路匝道口，终点为兴源路匝道口，全长约1.1公里。
本标段以桥梁工程为主，主要桥跨布置如下：（引桥4*30）+（引桥3*30）+（主桥72+120+72）+（引桥3*30）+（引桥2*27.5）+（引桥30+35+30）+（引桥2*30）+（引桥29+45+37.5+29）+（引桥3*30）+（引桥3*30）=1139.5m。主桥采用预应力混凝土变截面连续箱梁，横向按双幅布置，平衡悬臂浇注施工，钻孔灌注桩基础。桥位处运河河面宽度约107m，河道顺直，两侧地势平坦。运河西岸与运河西路之间为35m的绿地，运河东岸为无锡市港务四区。
1.1 主桥
主线桥上部结构为变截面预应力混凝土连续箱梁，跨径组成为72+120+72m（起点桩号为K4+659.37，终点桩号为K4+923.37）。上部箱梁采用左右分幅设计，单箱单室断面，C55现浇混凝土，直腹板形式，顶宽为17.2m，底宽为8.7m，梁高从7.2m（0号块）变化至3.4m（跨中合拢段）。主桥箱梁采用纵、横、竖三向预应力体系。
1.2 引桥
运河西侧引桥桥跨布置为3*30m（双幅）+3*30m（双幅）预应力混凝土连续箱梁；运河东侧引桥桥跨布置为5*28.5m（双幅）+（30+35+ 30）m（单幅）+2*30m（单幅）+（31.5+45+37.5+45+31.5）m（单幅）+4*30m（单幅）预应力混凝土连续箱梁。
西侧引桥（起点桩号为K4+479.370，终点桩号为K4+659.370），左右双幅设计，标准桥宽17.20m。共12跨4联。
东侧引桥（起点桩号为K4+923.370，终点桩号为K5+531.370），第一联采用左右双幅设计，标准桥宽17.20m，其余为整幅式箱梁，标准桥宽18.20m。共24跨6联。
1.3 匝道桥
本工程共有匝道桥2座，匝道桥标准桥宽7m，采用预应力砼连续箱梁结构。
A匝道3跨一联（起点桩号为AK0+182.782接主线K5+065.870，终点桩号为AK0+274.846），跨径布置为3*30.688m,上部结构为单箱单室预应力混凝土连续梁结构。
B匝道5跨三联（起点桩号为BK0+286.646接主线K5+160.870，终点桩号为BK0+436.710），跨径布置为3*30.688m,上部结构为单箱单室预应力混凝土连续梁结构+45m简支钢箱梁+13m预制空心板梁。
桥梁工程预应力钢绞线采用Φj15.2高强度低松弛预应力钢绞线（GB/T-5224技术标准），预应力锚具采用专业配套锚具。进行先穿束后浇筑混凝土再张拉施工，对于局部短束可以采用后穿束的方法。本工程预应力钢绞线采用高强低松弛钢绞线，预应力钢绞线波纹管采用塑料波纹管，灌浆时采用真空辅助灌浆技术。预应力施工质量将影响到结构的使用性和永久性。

二、施工准备
机械设备、原材料及时进行报验。对于原材料必须有质保书，包括钢绞线、锚具、夹片等，并要认真做好检验工作，按规定进行分批验收，并取样送检，检验合格后方可用于工程中。
本工程张拉压浆由专业施工队进行施工。
张拉机具应由专人使用和管理，并应经常维护，定期校验。张拉机具长期不使用时，应在使用前全面进行校验。使用时的校验期限应视千斤顶情况确定，一般使用超过规定期限或200次以上及在千斤顶使用过程中出现不正常现象时，应重新校验。

三、安全措施
3.1、进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动防护用具。
3.2、张拉压浆前必须进行认真的安全技术交底，确保施工安全；
3.3、预应力筋张拉时，要设置张拉压浆危险区域，搭设牢固可靠的操作平台，并与钢管脚手架相配合，平台上满铺脚手板，平台挑出张拉端不小于1m，保证足够的张拉空间。悬空作业处应有牢靠的立足处，并必须视具体情况，配置防护网、栏杆或其他安全设施。
3.4、张拉压浆区域严禁站人、闲杂人员不得围观，预应力施工人员应在千斤顶两侧操作，不得在端部来回穿越。
3.5、张拉压浆操作地点上、下垂直方向严禁其他工种同时施工。
3.6、施工时发现异常情况，必须暂停施工，待查明原因，采取向应措施后，方可继续进行施工。
3.7、进行预应力张拉的悬空作业时，必须遵守下列规定：
1）进行预应力张拉时，应搭设站立操作人员和设置张拉设备用的牢固可靠的脚手架或操作平台。雨天张拉时，还应架设防雨棚。
2）预应力张拉区域应标示明显的安全标志，禁止非操作人员进入。张拉的两端必须设置档板。档板应距所张拉钢筋的端部1.5～2m，且应高出最上一组张拉钢绞线0.5m，其宽度应距张拉钢筋两外侧各不小于1m，防止钢绞线、夹片、高压油飞溅。
3）孔道灌浆应按预应力张拉安全设施的有关规定进行。
