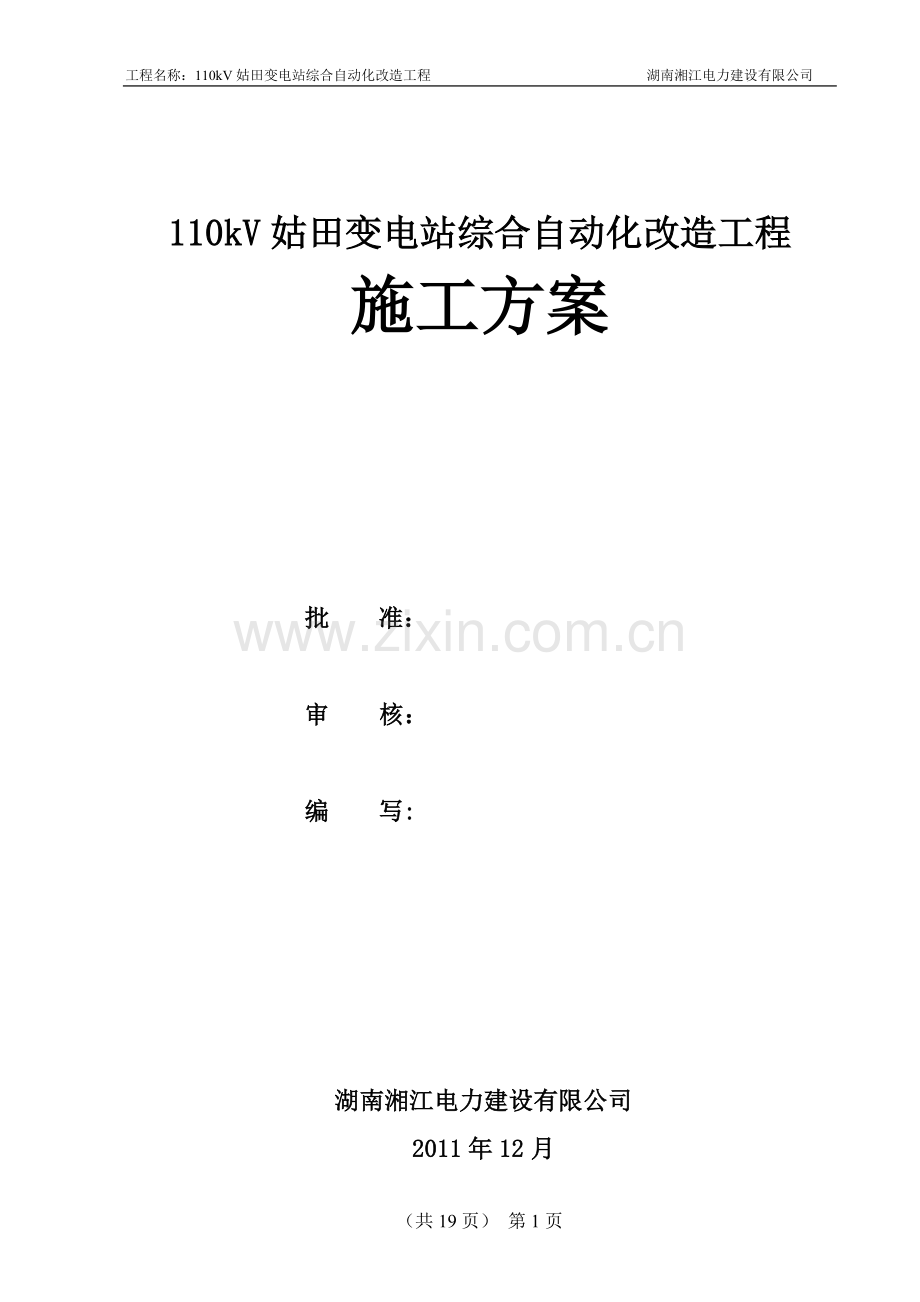

110kV姑田变电站综合自动化改造工程
施工方案

批 准：

审　　核：

编 写:

湖南湘江电力建设有限公司
2011年12月

目　录

一、 工程概况
二、 施工组织措施
三、 施工技术措施
四、 安全技术措施
五、 施工方案
六、 施工工期及施工进度计划
七、 环境保护及文明施工

一、工程概况
1. 工程名称：110kV姑田站综合自动化改造工程
2. 建设地点：福建省连城县110kV姑田变电站
3. 项目建设单位：福建省连城县供电有限公司
4. 开工日期：2011年12月21日
5. 竣工日期：2012年1月16日
电气安装部分包括：
1） 加装110kV文姑线测控屏1面、#1主变测控屏1面，更换35kV西姑线、姑赖线、姑山线、姑洋线4面保护测控装置，更换10kV姑电线、洋地线、东华线、纸厂线、新余线、新河线、元甲线、余门线、姑永线共12 面保护测控装置，增加10kV母线分段及备自投装置1面。
2） 更换原监控系统，新装一套综合自动化系统，新增远动通讯管理机屏1面，含通讯装置2台，电源切换装置、智能接口装置、网络交换机、GPS装置及逆变电源装置各1台。
3） 新增PT并列屏1面，改造35kV 母线PT及10kV 母线PT电压二次回路。
4） 本工程的电气二次设备安装、二次回路改造、调试、试验。
5） 与本工程相配套的综合自动化系统（含保护、测控装置）、及计量设备及回路安装及调整试验。
6） 本工程控制电缆、控制电缆的敷设及连接（含电缆、熔断器、空气开关、保护压板等设备器件标示牌和运行标签的制装）。
7） 完成所有设备的试验和调试工作，调试包括单体、分部、分系统调试及整套启动试运。

本期工程需在运行站施工，为确保在按期投产，应合理安排人力，前期准备工作要充分做好，后期施工要集中人力，特别是电气安装、电缆敷设和二次接线。为保证电气施工的质量和二次接线回路的正确性，特拟定本方案。

二、施工组织措施
本工程安装、调试是在相应的间隔停电的情况下进行的，设备停电时间较短，施工地点较多，为保证质量，确保安全施工，经本公司领导慎重研究，决定派出持有"两证"，在电力行业有丰富施工经验、安全知识较强、对二次设备改造较为熟识及安装技能较好的人员组成，为做到明确分工，责任到人，具体安排如下：

1、 工程项目负责人：
主要责任：负责组织指挥施工，现场协调、安全技术管理。

2、 工作票签发人：
主要责任：对工作是否安全,安全措施是否完备,所派工作负责人和工作班人员是否适当和足够,精神状态是否良好。工作是否需增加监护人。

3、 现场安全员：罗凯
主要责任：负责施工人员安全教育，进行安全技术交底，负责对使用工具的检查和组织施工人员进行安全评比学习。

4、 工作负责人：李良柱
主要责任：负责正确组织工作，向工作班人员交待安全措施带电部位，施工范围及注意事项，从始至终认真监护。并履行工作票的间断、转移和终结手续。

5、技术负责人：李铁军
主要责任：负责技术措施的贯彻执行，施工图纸交底、审核、整理。主持日常技术管理工作，根据工程的特点进行工程各工序的全过程控制，设置质量控制特点；负责编制常规的施工作业指导书，并对特殊施工提出施工方案，报项目总工审批。负责工程质量及标准操作，解决施工中技术难题，发现质量问题，马上解决。
6、 施工工作人员：罗凯、胡伟、李敏、刘阳、刘珠、李江卫、成良如、付明秋等10人

三、施工技术措施
（1）特别注意事项：
u 搬运和安装设备时做好防止损坏设备的措施。
u 安装、调试设备时做好防止走错间隔，误碰带电设备引起事故的措施。
u 进行保护装置的二次回路改造时，必须核对清楚新旧回路，确定应改造的回路，避免将不需改造的回路进行改造，引起不符合设计要求。
u 拆除旧电缆及保护装置的配线时，必须先核对清楚电缆、保护装置的配线，避免拆错线引起事故。
u 拆除旧电缆时，必须先拆除旧保护、测控装置对侧的接线，并用万用表在旧保护、测控装置端子排上测量确无电压后，方能拆除。
u 在不停电进行准备工作时注意保持与带电设备的安全距离及设专人监护。
（2）工程要点
u 由于35kV母线PT和10kV母线PT并列装置由开关柜改装在主控室，在施工过程中需对电压二次回路检查清楚，防止电压二次回路漏接、误接等错误。
u 由于工期较紧，设备的更换、保护装置的更换及二次回路的改造，需要相应的间隔停电，为了减少停电的时间及在规定的停电时间内按时完成施工任务，施工计划要安排周密。
u 本工程要实现达标投产，技术要求高。
u 本工程为技改工程，站内的设备正常运行的情况下施工，要做好安全技术措施及反事故措施，确保人身安全及设备安全，不影响变电站的正常生产。
（3）影响施工的主要和特殊环节分析
u 由项目法人负责设计提供的材料、设备供应能否及时到位，影响到施工正常连续进行，可能使工期延长。
u 厂家设备的质量的好坏，直接影响到设备安装、调试的时间。
u 电气安装时，与土建施工的配合也是影响施工能否按时完成的重要环节。
u 运行间隔的停电时间安排与施工进度配合情况也是影响施工能否按时完成的重要环节。
u 针对工程特点和影响施工的主要和特殊环节以上分析，我们将编制详细的作业指导书，确保工程施工的工艺要求和工程质量；积极协调与业主、监理的关系，落实设备到货时间及停电时间，以满足施工进度的要求，及时与设计人员取得联系，结合业主相关单位的要求积极调整。
（4）工程质量管理
（一）本工程施工方面执行以下主要质量标准和规范：
1. 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GBJ50171－92
2. 《电气装置安装工程电气设备交接试验标准》 GB50150－91
3. 《电气装置安装工程施工及验收规范》 GB50254～50259－96
《继电保护及安全自动装置检验条例》 （87）水电电生字第108号
施工设计图纸和设备厂家安装使用说明书，甲方的技术要求，上级有关反事故措施。（二）具体施工项目必须遵循以下原则，确保施工的质量。
1） 设备验收检查
u 设备到货后直接开箱验收。
u 采用的设备必须符合国家现行技术标准的合格产品，并有合格证件。
u 包装及密封良好。
u 开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
u 产品的技术文件齐全。
u 按规范要求外观检查合格。
2） 设备搬运
u 施工搬运安装应在无雨时进行，以防受潮。
u 必须保证屏柜安全，搬运时步伐应一致，不宜速度过快，并有专人指挥，在搬运过程不应有严重的冲击和震动，以免损坏设备。
3） 存放及保管
u 用人力将屏柜抬上主控楼控制室外过道上暂时放置。
4） 新屏柜就位安装
u 按设计图纸要求，先将远动通信屏搬动到新加装的屏位基础1P位置上；在搬动排放时应有防倾倒措施。
u 调整其位置，使远动通信屏的四个面的水平度及垂直度误差应小于每米1.5mm。
u 用油芯笔画出螺栓的孔位；
u 将远动通信屏移开到屏位外；
u 用手提钻在基础槽钢上打孔；
u 将远动通信屏搬动到位，并调整其位置使其四个面水平度及垂直度误差应小于每米1.5mm。如达不到要求可在柜底垫上垫块,但要求垫块不得超过三块,垫块不得有松动。
u 并用螺栓将远动通信屏固定牢固；
u 用上述安装方法，分别将公用测控屏、＃1主变测控屏和110kV线路测控屏搬动到2P、3P和6P基础位置上进行安装。
u 调整各屏柜位置使其正面与其它屏体的正面在同一平面上，按部颁规范要求屏柜的垂直度误差应小于每米1.5mm,成列柜顶水平度误差不大于5mm，成列柜面水平度误差小于5mm，柜间接缝小于2mm。
u 如达不到要求可在柜底垫上垫块,但要求垫块不得超过三块,垫块不得有松动。
u 屏体的各安装要求满足后，用连柜螺栓将柜体与相邻的柜体连接紧固，并用螺栓将柜体与基础槽钢连接固定牢固。
u 用100mm2以上绝缘铜线分别将各屏柜的保护装置的接地铜排连接好，并首端或尾端与接地线一点连接。
u 用100mm2以上绝缘铜线分别将各屏柜的外壳的接地铜排连接好，并首端、尾端与两端接地线两点连接。
u 其他各屏的安装，先将旧屏体拆除后，按照上述的方法进行安装。
5） 电缆敷设：
u 敷设控制电缆的组织者、指挥者应有周密计划，对电缆型号、电压规格进行复查是否符合电缆清册要求。
u 电缆敷设时应尽量避免交叉，不同单元的电缆应尽量分开，电缆在支架上由上至下的敷设顺序：从高压至低压的电力电缆，从强电至弱电的控制电缆、信号电缆和通信电缆。
u 施放电缆的带头人要清楚各设备的具体位置。负责放电缆的人要注意检查电缆是否有损伤。
u 电缆在屏的一端决定位置并留有足够的长度后，由该端向另一端在支架上整理排列。确定另一端长度截断，立即挂牌。
u 电缆转弯处弯曲半径不得小于该电缆直径的10倍。
u 屏间电缆应统一排列在电缆层最上层支架上。
u 屏上的电缆固定既要考虑该电缆在端子排上接线位置，又要考虑减少交叉排列整齐。
u 电缆施放时要作绝缘检查。
6） 电缆外壳护层的接地：
u 控制电缆的屏蔽层接地按公司制订的《福建电网贯彻部颁“电力系统继电保护及安全自动装置反事故措施要点”的实施细则》条款的有关规定进行施工。
u 从户内到户内的电缆采用单屏蔽电缆，要求屏蔽层两端可靠接地，接地线应选用单塑多股铜芯镀锡4mm2电线。
u 户外至户内的控制电缆为双屏蔽型、外屏蔽层裸铜丝两端均接地。户外端用一根2.5 mm2单塑多股铜芯线引出接地，只和外屏蔽层裸铜丝焊接，内屏蔽层铜带不接地。户内端内、外屏蔽层铜带与铜丝用4 mm2单塑多股铜芯镀锡电线引出接地。
外层
↑
内层
2.5mm2
4mm2
　　户外端　　　　　　　　　　　　　　户内端

u 当户外至户外的电缆设计也采用双屏蔽电缆时，对用于电流互感器，电压互感器的屏蔽电缆，要求象户外至户内电缆一样，外层两端接地，内蔽屏层在远CT、PT本体接地（即断路器端子箱侧）。
外屏蔽层
↓

PC.CT端　　　　　　　　　　　　　端子箱外
↑
内屏蔽层

2.5mm2
　　　　　　　　　　　　　　　　　4mm2
　　　 户外　　　　　　　　　　　户内

7) 控制电缆头制作：
u 电缆在屏、箱内固定后，一律在固定卡上端剥去聚氯乙烯护套和钢铠。钢铠与内衬层距离统一定为50mm，剥去内衬层。
u 电缆作头后要对电缆芯进行屏蔽层对芯线摇绝缘，并经过1000 伏耐压后方可接线。
u 电缆芯以每条电缆为单位拉直、排列、扎紧、不准多条电缆扎在一起。电缆备用芯应分上、下留用，并有足够的长度。
u 双屏蔽电缆头制作流程图：
在屏、箱内划线及剥去护套、钢铠
保留勒铜线及剥去50mm以外护套
剥去塑料包带留用100mm铜带
保留内层勒铜线和外层勒铜线、引
出线一起焊在铜带内面上
包回铜带于线芯上30mm
用2～3根裸铜丝扎紧、套热缩管
松开芯线拉直摇绝缘。耐压1000伏
对线、接线

8) 接、配线工艺：
执行《二次回路结线施工及验收规范》的GB50171-92标准，并且按下述方法进行施工：
u 屏柜、箱内端子排整理，屏柜、箱内的端子排在接线前应统一进行整理调整，如端子排的垂直度，水平度及端子排向前尽可能移动，以便电缆接线。
u 电缆应排列整齐，复查该屏的电缆是否与该屏端子排图相符。并将电缆牌统一绑挂在电缆头下部。
u 按每条留用的备用芯，有计划的分上、下留用，电缆芯应有端子排的下部开始接线，并留有足够的长度。
u 屏蔽电缆的接地引出线应压鼻子统一接在该屏的接地铜排上。
u 电缆头制作完毕后，绝缘、耐压后，芯线应拉直、扎紧，间距为100±10毫米。
u 接线前应进行芯线的对线，并且编号必须正确，字迹清晰，不易脱色。
u 接线前要对各屏（箱）的电缆数量和各电缆芯数与设计图纸是否一致，有疑问时可向施工技术负责人查询，电缆排列要整齐美观，最上面的电缆由内向外排列，如此类推，如电缆数多分层排列固定，不允许多条电缆绞在一起。
u 接线可由下至上，一般电缆接线后有一定的余度，备用芯长度可比最高端子长300mm左右。
u 每条电缆（芯）的标号牌（管）的编号要清晰一致，管长一般为20mm。
u 每条电缆在接入端子排时均要对线，电缆铜芯接线圈方向为顺时针，与螺丝拧紧方向一致，内径大小要与螺丝吻合，不能太多的空隙，接线后螺丝要上紧。
u 每个接线端子最多只能接2根芯。
u 每个电缆管口和电缆入口处都要用防火堵料封堵。
u 接线完毕后要清理现场并核对接线是否与设计图纸一致。
u 保护装置的配线应使用多股软线，电流回路线采用4mm2，电压回路线采用2.5mm2，并采用黄、绿、红相色线；控制回路线采用2.5mm2蓝色线，信号回路采用1.5mm2蓝色线。
u 电流回路的多股软线采用线耳压接，其他回路的采用线叉、线针压接。
u 配线完成后，用塑料缠绕带缠绕好，并绑扎牢固，转角位置应留有一定的裕量。
9) 系统保护调试：
u 保护元件单体调试过程控制要点如下：
a) 对保护装置逆变电流的调试,在80%额定电压下检验逆变电源的自启动功能应正常,在80%、100%、115%额定电压下,检验逆变电源的输出电压及其稳定性,各级电压应保持稳定。
b) 采样精度的校验：在保护屏或开关柜的端子排上，将连接片打开，分别在保护装置侧的电流或电压输入端用昴立继保仪加入一定量的电流值或电压值，在保护装置的面板上的显示与试验设备的值相比较，误差不不大于5%。
c) 输入开关量检查：用开关箱模拟加入各输入开关量，在保护装置的面板上的显示与试验设备应一致。
d) 检验保护定值修改允许开关的功能,定值分页拨轮开关的功能,定值的失电保护功能应正常,定值整定正确。
e) 调整模数变换系统的零漂,幅值特性,相位特性,应在规范要求之内等。
u 整组传动试验
a) 断开断路器的跳、合闸回路,接入断路器模拟装置,每一套保护单独进行整定试验。按保护的动作原理通入相应的模拟故障电压、电流值,检查保护各元件的相互动作情况是否与设计原理相吻合,当出现动作情况与原设计不相符合时,应查出原因加以改正。如原设计有问题及时向技术部门反映,待有关部门研究出合理的解决措施后,再重复检查相应回路。
b) 检测保护的动作时间,即自向保护屏通入模拟故障分量至保护动作向断路器发生跳闸脉冲的全部时间。
c) 各保护的整定试验正确无误后,将同一被保护设备的所有保护装置连在一起进行整组的检查试验,以校验保护回路设计正确性。
d) 将远方／就地切换开关置“就地”位置，就地控制开关分、合，开关应动作正确。将远方／就地切换开关置“远方”位置，就地控制开关分、合，开关不应动作，保护装置面板显示的位置状态应与实际位置一致。
e) 对有关跳合闸回路、防跳回路、重合闸回路及压力闭锁回路动作的正确性进行检查；对各套保护间的电压、电流回路的相别及极性,与跳合闸路路的相别是否一致进行检查。并检查各套保护在直源电流正常及异常状态下是否存在寄生回路。
f) 接入断路器跳合闸回路,模拟各类故障状态进行传动试验,检查断路器跳合闸回路应正常等。
g) 接入断路器跳合闸回路,模拟各类故障状态进行传动试验,检查各信号应正常，并与后台、调度进行核对应正确无误等。
h) 在各测量回路中加入一定的模拟量，保护装置的面板显示与后台机、调度侧核对，显示结果应一致。
i) 将远方／就地切换开关置“就地”位置，远方控制开关分、合，开关不应动作；将远方／就地切换开关置“远方”位置，远方控制开关分、合，开关应动作正确。
u 带负荷试验过程控制要点如下：
a) 利用一次负荷电流和工作电压测量电压、电流的相位关系。
b) 检查3Uo、3Io回路接线应满足保护装置要求。
c) 测量交流电压、电流的数值,以实际负荷为基准,检验电压、电流互感器变比是否正确。
d) 核查保护定值与开关量状态处于正常等。

四、安全技术措施
由于本次工程施工是在运行站中进行，除改造间隔外其余全部设备均在运行中，因此要求各施工人员在工作前必须确切弄清楚哪些是带电设备，确保足够安全距离。严格执行“工作票”、“继保措施票”、“动火票”制度，做好安全交底，确保施工人员人身安全及设备正常安全运行。并对于以下存在安全隐患的危险点做好辨识：
1、 施工安全技术措施常规规定
（1) 进站施工必须严格执行《电业安全规程》的有关规定，必须遵守福建电网公司连城供电局的相关规定及该站的有关管理规定，办理工作许可手续，遵守运行规章制度，做到手续不全不施工。
（2) 在办理工作许可手续前，施工人员不得进入工作现场，不得进入遮栏内和触及设备。在办理工作许可手续后，施工负责人必须始终在工作现场认真履行监护职责。当工作地点分散，监护有困难时，要增设专职监护人，及时制止违章作业行为。
（3) 施工管理员及施工负责人施工前必须了解清楚工作地点的一次、二次设备运行情况，即将进行的工作是否与运行设备有联系。
（4) 施工负责人每天开工前必须检查安全措施，举行班前会，对工作范围、安全注意事项及危险点进行技术交底及安全交底，做好相关的措施。
（5) 设备安装必须按照国家验收规范进行施工，克服习惯性违章，确保施工质量。
（6) 施工过程中，严禁施工人员擅自扩大工作任务及工作范围。
（7) 施工过程中，不能误碰运行设备。
（8) 在110kV场地、主控室工作，必须设立围栏进行隔离以明确施工工作范围，并悬挂“止步、高压危险”及“在此工作”警示牌。施工时施工人员不得擅自穿越安全围栏，要注意看清所悬挂的标示牌，认清施工间隔，不得误碰带电设备。
（9) 进入现场必须佩戴进站工作证，穿棉质工作服、戴安全帽，不得穿拖鞋。
（10) 施工人员必须互相监督、互相提醒，防止误入带电间隔，做到“三不伤害”。
（11) 在现场施工过程中，凡遇到设备运行异常或断路器跳闸时，不论与本身工作是否有关，应立即停止工作，保持现状，待找出原因或确定与本工作无关后，方可继续工作。
（12) 在施工现场的屏、柜内同时有运行设备时，严格按照安全规程中的《保护仪表等二次回路上工作》的相关规定，同时必须用红布把运行设备的二次回路与将要进行工作的部分用明显的标志隔开，做好隔离措施，防止误碰运行中的设备。运行屏和新安装屏应有明显的标志，严防走错间隔。
（13) 施工过程中若要在控制室使用电钻、冲击钻、手凿等易引起振动的工具时，必须与值班负责人商量，在取得变电巡维部负责人同意后方可进行施工，且施工过程中必须有变电巡维部人员在场监护。
（14) 调试队调试时，必须认清施工间隔，进行开关分、合闸操作时，必须由巡检人员进行操作。
（15) 敷设电缆时，需要开启电缆坑洞时，必须与值班负责人商量，在取得值班负责人同意后方可进行施工，做好防鼠措施，且施工过程中必须有值班人员在场监护，若一天无法敷设完毕的，在当天收工前必须将电缆坑洞封好。屏柜的电缆出入口两端必须有施工人员配合穿缆，防止电缆及芯线穿入设备或端子中。每次电缆敷设完后，要及时封堵电缆孔，防止小动物进入造成事故。
（16) 拆除旧电缆时，必须确认电缆各芯两端没电并确定两端均解开后，才能拉出旧电缆。拆除二次回路接线前先记录原来的接线方式及接线位置，对改造的回路要把所有来电的地方切开。遥信电源接入时应经变电一部工程管理人员同意后方可接入
（17) 动火工作时，做好防火措施，现场配备足够的“ABB”灭火器。
（18) 施工现场设置专人负责施工用电的接线，需要临时用电必须经现场负责人批准，其它人员不准随意乱接电源。
（19) 工作结束前，工作负责人应会同工作人员检查有否遗留物品，是否清洁好现场，接线是否正确、紧固、美观，各项标注或说明是否正确明了，各项工作是否符合反措要求。
2、 施工安全措施的落实
开工前，工作负责人根据项目技术负责人的施工内容、施工范围、施工方案、安全及技术交底，负责办理变电第一、二种工作票，并经巡检许可。巡检许可后，经与巡检核对无误后方可带领施工人员进入现场，对施工人员进行现场的工作任务安排及安全技术交底，并经签字确认后，方可开工。

3、 危险点分析及控制措施
序号
危险点
防范措施
1
揭开或覆盖电缆沟盖板时，用力不均或过猛造成盖板落入电缆沟，砸伤电缆，或造成电缆沟盖板损坏，或砸伤人员
用撬棍撬动盖板时，先用短撬棍将盖板撬起缝隙，再将长撬棍放进已撬起缝隙，与短撬棍一起将盖板撬起来后，一人扶住撬棍，两人用力均匀地将盖板抬到电缆沟的旁边轻放下来。盖盖板时，两人用力均匀地将盖板抬到电缆沟相应的位置，先将边轻放到位后，另一边慢慢放下来差不多到位后，用撬棍放进缝隙里，人撤手后，再慢慢将撬棍拉出来。
2
电缆孔开凿时，损伤电缆
开凿电缆孔时必须得到巡检同意并现场监护，通知监理旁站，并设专人监护，对运行中的电缆用模板做好防护措施并得到巡检、监理同意后，方能开凿；开凿时，看清开凿的路线确无电缆后方能开凿并小心谨慎，不能碰到运行中的电缆，以免损伤运行中的电缆造成事故。
3
电缆孔开凿时，电缆孔洞无人看护，小动物钻进主控室引起事故
已开凿的电缆孔必须专人看护，电缆敷设完毕后及时封堵，防止小动物进入室内。
4
电缆盘放置不牢固引起电缆盘滑落砸伤人员
电缆盘及放线架应固定在硬质平整的地面上，电缆盘设专人看守，电缆盘滚动时禁止用手制动。
5
敷设电缆时损伤电缆
敷设电缆工作应专人指挥，工作前由工作负责人交待工作内容及注意事项。敷设通道应畅通，电缆放线支架应有足够的机械强度。放置应稳固可靠、高度适中，放线杠两端高度就保持水平。敷设人员应均匀分布，缓缓走动，不得拥挤，严禁把电缆放有地上拖动，防止损坏电缆。
6
电缆穿进屏柜时误碰带电运行设备，引起事故
电缆穿入配电盘时盘上应有专人接应，电缆端头应用绝缘胶布包好，防止电缆触及带电部位或损坏设备。
7
屏柜就位、安装过程碰撞运行设备
搬运及安装屏体时，注意与运行设备保持一定的距离，并专人指挥。
8
电缆开皮、接线时，电缆铁皮或工具伤人，或损伤电缆
割剥电缆时要放平、垫实，注意防止刀锯伤手；割剥电缆时应注意不得损伤绝缘及芯线。严禁用手、腿托住电缆进行割剥，割剥下来的电缆护层、麻丝、绝缘纸、线芯应及时清理，保持现场清洁，文明施工。随时注意防火。
9
运行屏柜电缆接线时误碰带设备，引起事故或触电伤人
屏内的运行端子及设备用红布盖起将运行设备隔离，有的端子排若用红布遮盖影响施工的，必须用红色绝缘胶布封住。施工时必须小心谨慎，不能误碰带电设备。在屏内施工的施工人员及监护人员必须委派有经验并对二次较熟悉的人员担任。使用的工具均应有绝缘手柄，电动工具必须接地。盘内工作要精力集中，防止盘架和设备碰头及挂伤脸部。带电部分的接入必须在继保负责人的指示和监护下方能接入。
10
未核对清楚电缆具体走向，拆错电缆引起事故。
施工前，通知甲方的管理人员及继保负责人、监理，详细听取继保负责人的交底并接受甲方的管理人员及继保负责人、监理的监督。施工时，检查开关的控制电源、保护电源、信号电源确无电压后，才能开始工作。首先必须核实清楚开关保护、PT电压切换装置相应的二次回路电缆的走向（采用万能表对电缆的备用芯法），确定无误后方可拆除电缆，拆除电缆时，先拆除保护屏对侧的电缆芯，再拆除保护屏的电缆芯，拆除时要单芯拆。施工时设专人监护。
11
由于接线错误引起事故
接线时必须看清接线位置，对设计图纸与现场不符的，及时请示现场监理及继保负责人，待弄清问题后，方能继续施工，接完线后，施工技术负责人及调试负责人及时检查核对。电源部分接入时必须得到继保负责人同意后方能接入。
12
调试时误碰带电设备，误操作引起事故。
试验前，必须得到继保负责人的同意后，并在其监护下进行；设备通电前，必须摇测绝缘，绝缘值合格并确认无短路、接地现象后，方能通电；试验前必须查清所有回路，确认与运行设备无任何联系后，方能进行工作；次设备试验前，必须对已带电的端子用红布隔开，以免引起触电事故；传动试验时，操作必须由巡检操作。试验时，必须看清间隔，并设专人监护，防止误操作引起事故；对有联跳运行中的设备回路时，必须将保护屏对侧接线解开，只能测量节点的导通情况，以免引起开关跳闸停电事故；开关进行分合闸时，开关必须有人看守，确认设备上无人工作后方能进行操作。对存在问题的回路，必须与继保负责人商量确定正确的解决方案后方能改正。
13
备自投装置进行试验调试时，引起运行的开关误动作事故
试验前，必须得到继保负责人的同意后，并在其监护下进行；试验前，应检查备自投装置合跳运行的主变及母联间隔的回路是否已拆除，若没拆除，必须将其拆除并用胶布包好。备自投装置进行传动时，只能对停电的间隔进行，其余间隔采用开关箱进行模拟；进行传动试验时必须设专人监护。

五、施工方案
1、施工工序总体安排
根据工程项目法人对工期的要求及本工程自身的特点，施工工序总体安排如下：
（1）电气安装工程主要工序施工顺序：
施工准备――电缆沟、屏基础建设——综合自动化屏体安装——通讯电缆及电源部分电缆的敷设及接线——综合自动化系统调试——控制电缆敷设——PT并列屏安装、调试——110kV文姑线测控装置更换――110kV 母线PT改造――＃1主变测控装置更换――35kV线路、分段保护测控装置更换——35kV PT改造—―10KV线路、分段保护测控装置更换——10kV PT改造——验收消缺——竣工验收。
安装部分各工序可以同时进行施工，控制保护系统的调试则在设备安装完毕的前提下进行。具体施工工序计划参见主要施工工序流程图如图4-1。

图4-1 110kV姑田变电站综合自动化改造工程主要施工工序流程图
施工准备、电缆沟、屏基础建设

综合自动化系统安装及调试
测控装置安装及调试、PT并列屏安装及调试
主控室二次设备安装及调试

控制、通讯电缆敷设

测控屏体控制电缆敷设、接线

旧二次回路拆除，新二次电缆接线
110kV保护、测控装置调试
110kV文姑线测控装置更换

旧二次回路拆除，新二次电缆接线
公用测控装置调试
110kV母线PT综自改造

旧二次回路拆除，新二次电缆接线
主变保护测控装置调试
#1主变测控装置更换及调试

二次配线，保护测控装置调试

35kV保护、测控装置更换

二次配线，保护测控装置调试
10kV保护、测控装置更换

竣工验收

2、主要工序的施工流程
（1）二次盘柜安装及二次接线：
图4-2 二次盘柜及二次接线工艺流程图
技术资料准备

施工准备
施工器具准备

基础校验
劳动力组织

盘柜外观检查

开箱检查
柜内元器件检查

开箱记录填写

就位、拼装

电缆牌

二次电缆敷设
对 芯

电缆路径

二次接线

试 验

填写安装记录

（2）系统保护调试：
1、保护元件调试过程控制要点如下：
（1）按保护元件《检验条例》对保护装置进行外部检查,检查装置的实际构成情况是否与设计相符合,屏内连接是否齐全,与图纸是否相符。
(2)在保护屏端子处,将所有外部引入的回路及电缆全部断开,分别将电流、电压、直流控制信号回路的所有端子连接在一起,用100OV摇表测量各回路对地及各回路间lmin绝缘电阻,测出数值应符合检验要求。
(3)对保护装置逆变电流的调试,在80%额定电压下检验逆变电源的自启动功能应正常,在80%、100%、115%额定电压下,检验逆变电源的输出电压及其稳定性,各级电压应保持稳定。
(4)检验保护定值修改充许开关的功能,定值分页拨轮开关的功能,定值的失电保护功能应正常,定值整定正确。
（5）调整模数变换系统的零漂,幅值特性,相位特性,应在规范要求之内等。
2、二次回路检查过程控制要点如下：
（1）用从一次侧加电流的方法检查电流回路二次接线,并进一步校核户外电流互感器各绕组的变比。
（2）从户外电压互感器端子箱处加入电压的方法检查电压二次接线及同期回路的正确性等。
3、整组传动试验
（1）断开断路器的跳、合闸回路,接入断路器模拟装置,每一套保护单独进行整定试验。按保护的动作原理通入相应的模拟故障电压、电流值,检查保护各元件的相互动作情况是否与设计原理相吻合,当出现动作情况与原设计不相符合时,应查出原因加以改正。如原设计有问题及时向技术部门反映,待有关部门研究出合理的解决措施后,再重复检查相应回路。
（2）检测保护的动作时间,即自向保护屏通入模拟故障分量至保护动作向断路器发生跳闸脉冲的全部时间。
（3）各保护的整定试验正确无误后,将同一被保护设备的所有保护装置连在一起进行整组的检查试验,以校验保护回路设计正确性。
（4）对有关跳合闸回路、防跳回路、重合闸回路及压力闭锁回路动作的正确性进行检查；对各套保护间的电压、电流回路的相别及极性,与跳合闸路路的相别是否一致进行检查。并检查各套保护在直源电流正常及异常状态下是否存在寄生回路。
（5）接入断路器跳合闸回路,模拟各类故障状态进行传动试验,检查断路器跳合闸回路应正常等。

六、工期及施工进度计划
1． 前期准备工作：现场清点材料，开箱，施工材料、机具准备及二次电缆清点、核对。
Ø 工期： 2011年12月21日至2011年12月22日（2天）
2． 二次设备安装：远动通信屏、公用测控屏、#1主变测控屏、110kV线路测控屏及PT并列屏；通讯电缆、控制电缆敷设。
Ø 工期： 2011年12月23日至2011年12月25日（3天）
3． 110kV文姑线二次电缆敷设、接线及二次设备调试；110kV母线PT二次回路改造。
Ø 工期：2011年12月26日至2011年12月29日（4天）
4． #1主变间隔二次电缆敷设、接线，二次设备调试。
Ø 工期：2012年1月1日至2012年1月3日（3天）
5． 35kV配电装置保护测控装置更换：35kV姑山线、35kV西姑线、35kV姑赖线、35kV姑洋线、35kV分段；35kV I段母线PT二次回路改造。
Ø 工期：2012年1月4日至2012年1月6日（3天）
6． 10kV配电装置保护测控装置更换：10kV姑电线、10kV洋地线、10kV东华线、10kV纸厂线、10kV新余线、10kV新河线、10kV元甲线、10kV余门线、10kV姑永线、10kV分段、；10kV I段母线PT二次回路改造。
Ø 工期：2012年1月7日至2012年1月12日（6天）
7．消缺、总体验收、竣工。
Ø 工期：2012年1月13日至2012年1月16日（4天）
以上为暂定的施工计划，施工时按照甲方的具体时间及时进行调整。

七、环境保护及文明施工：
1、环境保护
施工是在一定范围内的安装施工，不需爆破作业，也没有废气的产生，施工机械所产生的噪音在规定范围内，工程施工所产生的少量污水经简单处理后排放出去，不会构成环境污染。
对施工机具进行维修保养，要求要到指定的维修点进行，不得乱倒废油，废弃材料及铁屑要妥善处理。
2、文明施工
人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；人员着装整洁，材料工机具摆放有序。
施工装卸材料、机具时，严禁野蛮装卸，严禁乱堆乱放，确保场地整齐有序，交通畅通无阻。
严格把好设备材料的运输、检查、存放及安装工序关，避免发生损坏、腐蚀或入杂物等问题。
