2013新规范-水利水电工程施工质量验收评定表样表-(1).doc

上传人:胜**** 文档编号:799842 上传时间:2024-03-21 格式:DOC 页数:162 大小:4.28MB
下载 相关 举报

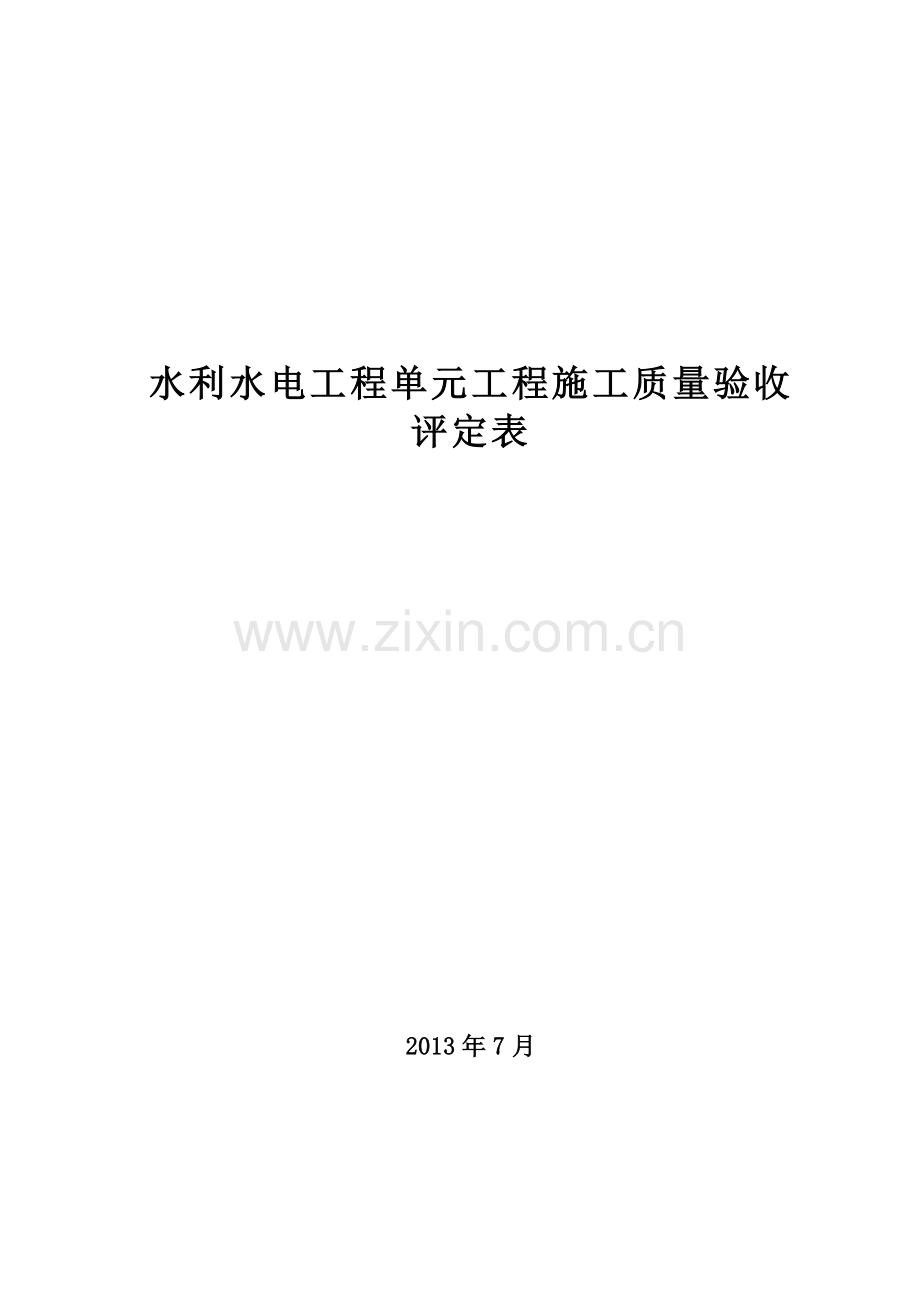

2013新规范-水利水电工程施工质量验收评定表样表-(1).doc_第1页
第1页 / 共162页

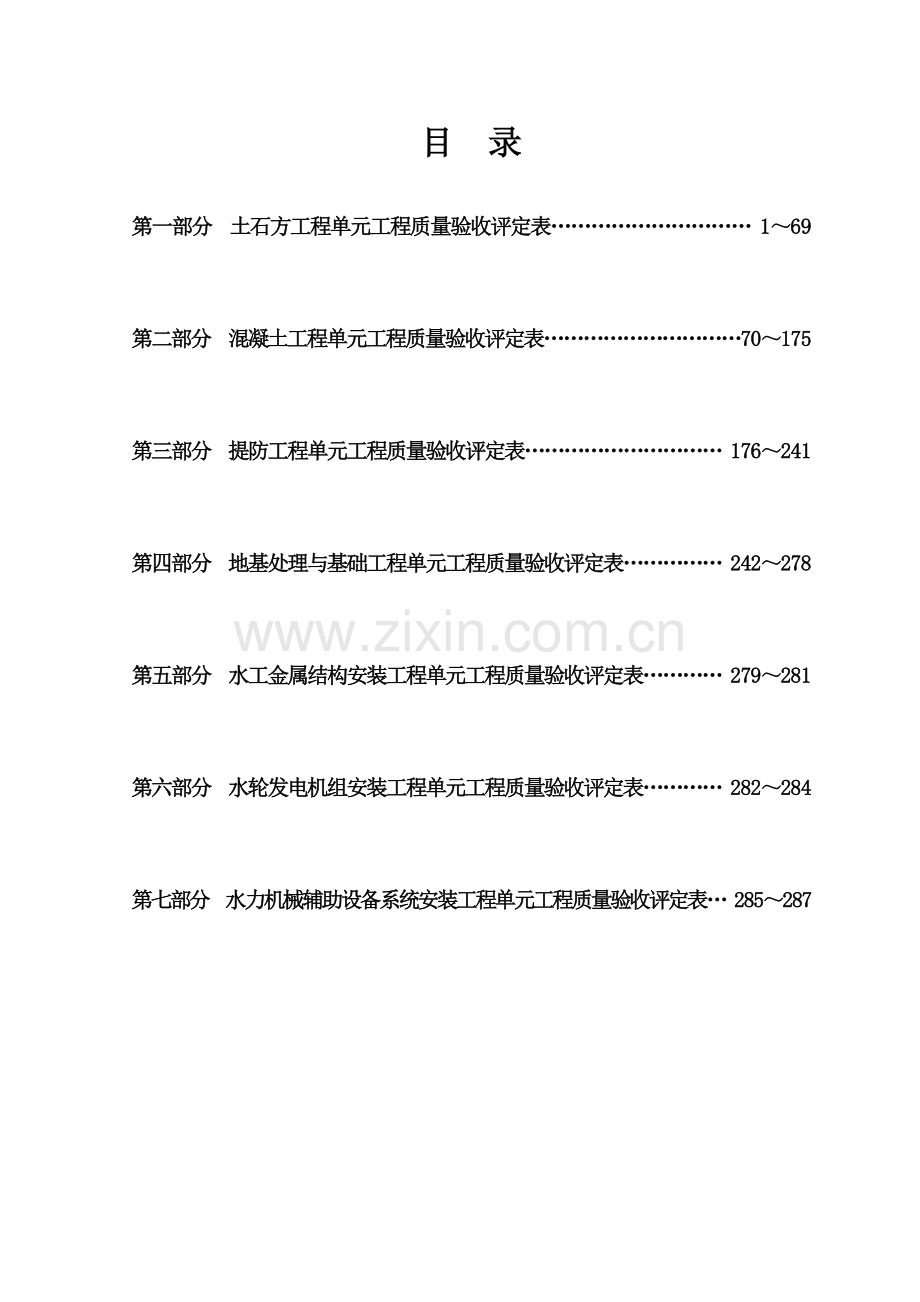

2013新规范-水利水电工程施工质量验收评定表样表-(1).doc_第2页
第2页 / 共162页
2013新规范-水利水电工程施工质量验收评定表样表-(1).doc_第3页
第3页 / 共162页
2013新规范-水利水电工程施工质量验收评定表样表-(1).doc_第4页
第4页 / 共162页
2013新规范-水利水电工程施工质量验收评定表样表-(1).doc_第5页
第5页 / 共162页
点击查看更多>>
资源描述

1、水利水电工程单元工程施工质量验收评定表2013年7月目 录第一部分 土石方工程单元工程质量验收评定表 169第二部分 混凝土工程单元工程质量验收评定表70175第三部分 提防工程单元工程质量验收评定表 176241第四部分 地基处理与基础工程单元工程质量验收评定表 242278第五部分 水工金属结构安装工程单元工程质量验收评定表 279281第六部分 水轮发电机组安装工程单元工程质量验收评定表 282284第七部分 水力机械辅助设备系统安装工程单元工程质量验收评定表 285287说 明本表样是根据中华人民共和国水利部2012版水利水电工程单元工程施工质量验收评定标准土石方工程(SL631-20

2、12)、水利水电工程单元工程施工质量验收评定标准混凝土工程(SL632-2012)、水利水电工程单元工程施工质量验收评定标准地基处理与基础工程(SL633-2012)、水利水电工程单元工程施工质量验收评定标准堤防工程(SL634-2012)、水利水电工程单元工程施工质量验收评定标准水工金属结构安装工程、(SL635-2012)水利水电工程单元工程施工质量验收评定标准水轮发电机组安装工程、(SL636-2012)水利水电工程单元工程施工质量验收评定标准水力机械辅助设备系统安装工程(SL637-2012)等七项标准编制而成,各项目在使用过程中,应切实对照以上规范标准的要求,认真填写质量验收评定表格

3、。特此说明 二零一三年七月单元工程施工质量验收评定表(划分工序)表A.0.1-2单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次单元工程量工序质量验收评定等级123456 施工单位自评意见各工序施工质量全部合格,其中优良工序占 %,且主要工序达到 等级。单元质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经抽查并查验相关检验报告和检验资料,各工序施工质量全部合格,其中优良工序占 %,且主要工序达到 等级。单元质量等级评定为: (签字,加盖公章) 年 月 日注1:对重要隐蔽单元工程和关键部位单元工程的施工质量验收评定应有设计、建设等单位

4、的代表签字,具体要求应满足SL176的规定。注2:本表所填“单元工程量”不作为施工单位工程量结算计量的依据。表土及土质岸坡清理施工质量标准表4.2.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1表土清理树木、草皮、树根、乱石、坟墓以及各种建筑物全部清除;水井、泉眼、地道、坑窖等洞穴的处理符合设计要求 观察,查阅施工记录全数检查2不良土质的处理淤泥、腐殖质土、泥炭土全部清除;对风化岩石、坡积物、残积物、滑坡体、粉土、细砂等处理符合设计要求3 地质坑、孔处理构筑物基础区范围内的地质

5、探孔、竖井、试坑的处理符合设计要求;回填材料质量满足设计要求观察,查阅施工记录,取样试验等一般项目1清理范围满足设计要求。长、宽边线允许偏差:人工施工050cm,机械施工0100cm量测每边线测点不少于5个点,且点间距不大于20m2土质岸边坡度不陡于设计边坡每10延米量测1处;高边坡需测定断面,每20延米测1个断面施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,

6、加盖公章) 年 月 日软基或土质岸坡开挖施工质量验收评定表表4.2.4单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1保护层开挖保护层开挖方式应符合设计要求,在接近建基面时,宜使用小型机具或人工挖除,不应扰动建基面以下的原地基2建基面处理构筑物软基和土质岸坡开挖面平顺。软基和土质岸坡与土质构筑物接触时,采用斜面连接,无台阶、急剧变坡及反坡3渗水处理构筑物基础区及土质岸坡渗水(含泉眼)妥善引排或封堵,建基面清洁无积水一般项目1基坑断面尺寸及开挖面平整度无结构要求或无配筋长或宽大于10m符合设计要求,

7、允许偏差为-1020cm长或宽大于10m符合设计要求,允许偏差为-2030cm坑(槽)底部标高符合设计要求,允许偏差为-1020cm垂直或斜面平整度符合设计要求,允许偏差为20cm有结构要求有配筋预埋件长或宽不大于10m符合设计要求,允许偏差为020cm长或宽大于10m符合设计要求,允许偏差为030cm坑(槽)底部标高 符合设计要求,允许偏差为020cm斜面平整度符合设计要求,允许偏差为15cm施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一

8、般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日注:“”表示欠挖。岩石岸坡开挖施工质量标准表4.3.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1保护层开挖浅孔、密孔、少药量、控制爆破观察、量测、查阅施工记录每个单元抽测3处,每处不少于102开挖坡面 稳定且无松动岩块、悬挂体和尖角观察、仪器测量、查阅施工记录全数检查3岩体的完整性爆破未损害岩体的完整性,开挖面无明显爆破裂隙,声波降低率小于10%或满足设计要求 观察、声波检

9、测(需要时采用)符合设计要求一般项目1平均坡度开挖坡面不陡于设计坡度,台阶(平台、马道)符合设计要求观察、测量、查阅施工记录总检测点数量采用横断面控制,断面间距不大于10m,各横断面沿坡面斜长方向侧点间距不大于5m,且点数不小于6个点;局部突出或凹陷部位(面积在0.5以上者)应增设检测点2坡角标高20cm3坡面局部超欠挖允许偏差:欠挖不大于20cm,超挖不大于30cm4炮孔痕迹保存率节理裂隙不发育的岩体80%节理裂隙发育的岩体50%节理裂隙极发育的岩体20%施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章)

10、年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日岩石地基开挖施工质量标准表4.4.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1保护层开挖浅孔、密孔、小药量、控制爆破观察、量测、查阅施工记录每个单元抽测3处,每处不少于102建基面处理开挖后岩面应满足设计要求,建基面上无松动岩块,表面清洁、无泥垢、油污全数检查3多组切割的不稳定岩体开挖和不良地质开挖处理满足设计处

11、理要求4岩体的完整性爆破未损害岩体的完整性,开挖面无明显爆破裂隙,声波降低率小于10%或满足设计要求观察、声波检测(需要时采用)符合设计要求一般项目1无结构要求或无配筋的基坑断面尺寸及开挖面平整度长或宽不大于10m符合设计要求,允许偏差为-1020cm观察、仪器测量、查阅施工记录检测点采用横断面控制,断面间距不大于20m,各横断面点数间距不大于2m,局部突出或凹陷部位(面积在0.5以上者)应增设检测点长或宽大于10m符合设计要求,允许偏差为-2030cm坑(槽)底部标高符合设计要求,允许偏差为-1020cm垂直或斜面平整度符合设计要求,允许偏差为20cm有结构要求或有配筋预埋件的基坑断面尺寸及

12、开挖面平整度长或宽不大于10m符合设计要求,允许偏差为010cm长或宽大于10m符合设计要求,允许偏差为020cm坑(槽)底部标高 符合设计要求,允许偏差为020cm垂直或斜面平整度符合设计要求,允许偏差为15cm施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日地质缺陷处理施工质量标准表4.4.4单位工程名称单元工程量分部工程名称施工单位单

13、元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1 地质探孔、 竖井、平洞、试坑处理符合设计要求观察、量测、查阅施工记录等全数检查2地质缺陷处理节理、裂隙、断层、夹层或构造破碎带的处理符合设计要求3缺陷处理采用材料材料质量满足设计要求查阅施工记录、取样试验等每种材料至少抽验1组4渗水处理地基及岸坡的渗水(含泉眼)已引排或封堵,岩面整洁无积水观察、查阅施工记录全数检查一般项目1地质缺陷处理范围地质缺陷处理的宽度和深度符合设计要求。地基及岸坡岩石断层、破碎带的沟槽开挖边坡稳定,无反坡,无浮石,节理、裂隙内的充填物冲洗干净量测、观察

14、、查阅施工记录检测点采用横断面或纵断面控制,各断面点数不小于5个点,局部突出或凹陷部位(面积在0.5以上者)应增设检测点施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日注:构筑物地基、岸坡地质缺陷处理的灌浆、沟槽回填混凝土等工程措施,按SL633或SL632中的有关条文执行。岩石洞室开挖施工质量验收评定表表5.2.2单位工程名称单元工程量分

15、部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1光面爆破和预裂爆破效果残留炮孔痕迹分布均匀,预裂爆破后的裂缝连续贯穿。相邻两孔间的岩面平整,孔壁无明显的爆破裂隙,两茬炮之间的台阶或预裂爆破孔的最大外斜值不宜大于10cm。炮孔痕迹保存率:完整岩石在90%以上,较完整和完整性差的岩石不小于60%,较破碎和破碎岩石不宜小于20%2洞、井轴线符合设计要求,允许偏差为-55cm3不良地质处理符合设计要求4爆破控制爆破未损害岩体的完整性,开挖面无明显爆破裂隙,声波降低率小于10%,或满足设计要求一般项目1洞室壁面清撬洞室壁面上无残留

16、的松动岩块和可能塌落危石碎块,岩石面干净,无岩石碎片、尘埃、爆破泥粉等2岩石壁面、局部超、欠挖及平整度无结构要求、无配筋预埋件底部标高符合设计要求,允许偏差为-1020cm径向尺寸符合设计要求,允许偏差为-1020cm侧向尺寸符合设计要求,允许偏差为-1020cm开挖面平整度符合设计要求,允许偏差为15cm3有结构要求或有配筋预埋件底部标高符合设计要求,允许偏差为015cm径向尺寸符合设计要求,允许偏差为015cm侧向尺寸符合设计要求,允许偏差为015cm开挖面平整度符合设计要求,允许偏差为10cm施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布

17、。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日注:“”表示欠挖。土质洞室开挖施工质量标准表5.3.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1超前支护钻孔安装位置、倾斜角度准确。注浆材料配比与凝胶时间、灌浆压力、次序等符合设计要求 观察、量测、查阅施工记录每个单元抽检3处,每处每项不少于3个点2初期支护安装位置准确

18、。初喷、喷射混凝土、回填注浆材料配比与凝胶时间、灌浆压力、次序以及喷射混凝土厚度等符合设计要求。喷射混凝土密实、表面平整,平整度应满足5cm 观察、量测、喷射面插标尺每个单元抽检35处3洞、井轴线符合设计要求,允许偏差为-55cm 量测、查阅施工记录全数检查一般项目1洞面清理洞壁围岩无松土、尘埃2底部标高符合设计要求,允许偏差为010cm 激光指向仪、断面仪、经纬仪、水准仪以及拉线检查采用横断面控制,间距不大于5m,各横断面点数间距不大于2m,局部突出或凹陷部位(面积在0.5以上者)应增设检测点3径向尺寸符合设计要求,允许偏差为010cm 4侧向尺寸符合设计要求,允许偏差为010cm 5开挖面

19、平整度符合设计要求,允许偏差为10cm 6洞室变形监测土质洞室的地面、洞室壁面变形监测点埋设符合设计或有关规范要求 观察、测量、查阅观测记录全数观测。根据围岩变形稳定情况确定观测频次,但每天不少于2次施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日注:土质洞室开挖不允许欠挖。结合面处理施工质量验收评定表表6.2.4单位工程名称单元工程量分部

20、工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1建基面地基压实黏性土、砂质土地基土层的压实度等指标符合设计要求。无黏性土地基土层的相对密实度符合设计要求2土质建基面刨毛土质地基表面刨毛35cm,层面刨毛均匀细致,无团块、空白3无黏性土建基面的处理反滤过渡层材料的铺设应满足设计要求4岩面和混凝土面处理与土质防渗体接合的岩面或混凝土面,无浮渣、污物杂物,无浮皮粉尘、油垢,无局部积水等。铺填前涂刷浓泥浆或黏土水泥砂浆,涂刷均匀,无空白,混凝土面涂刷厚度为35mm;裂隙岩面涂刷厚度为510mm;且回填及时,无风干现象。铺浆厚度允许

21、偏差02mm一般项目1层间结合面上下层铺土的结合层面无砂砾、无杂物、表面松土、湿润均匀、无积水2涂刷浆液质量浆液稠度适宜、均匀无团块,材料配比误差不大于10%施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日卸料及铺填施工质量标准表6.2.5单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质

22、量标准检验方法检验数量检查(测)记录合格数合格率主控项目1卸料卸料、平料符合设计要求,均衡上升。施工面平整、土料分区清晰,上下层分段位置错开观察全数检查2铺填上下游坝坡铺填应有富裕量,防渗铺盖在坝体以内部分应与心墙或斜墙同时铺填。铺料表面应保持湿润,符合施工含水量观察全数检查一般项目1 结合部土 料铺填防渗体与地基(包括齿槽)、岸坡、溢洪道边墙、坝下埋管及混凝土齿墙等结合部位的土料铺填,无架空现象。土料厚度均匀,表面平整,无团块、无粗粒集中,边线整齐观察全数检查2铺土厚度铺土厚度均匀,符合设计要求,允许偏差为0-5cm测量网格控制,每100为1个测点3铺填边线铺填边线应有一定宽裕度,压实削坡后

23、坝体铺填边线满足010cm(人工施工),030cm(机械施工)要求测量每条边线,每10延米1个测点施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日土料压实施工质量验收评定表表6.2.6单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1碾压参数压实

24、机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值2压实质量压实度和最优含水率符合设计要求。1级、2级坝和高坝的压实度不低于98%;3级中低坝及3级以下中坝的压实度不低于96%;土料的含水量应控制在最优量的-2%3%之间。取样合格率不小于90%。不合格试样不应集中,且不低于压实度设计值98%3压实土料的渗透系数符合设计要求一般项目1碾压搭接带宽度分段碾压时,相邻两段交接带碾压迹应彼此搭接,垂直碾压方向搭接带宽度应不小于0.30.5m;顺碾压方向搭接带宽度应为1.01.5m2碾压面处理碾压表面平整,无漏压,个别有弹簧、起皮、脱空,剪力破坏部位的处理符合设计

25、要求施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日接缝处理施工质量标准表6.2.7单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1接合坡面斜墙和心墙内不应留有纵向接缝。防渗体及均质坝的横向接坡不应陡于1:3,其高差应符合设计要

26、求,与岸坡接合坡度应符合设计要求。均质坝纵向接缝斜坡坡度和平台宽度应满足稳定要求,平台间高差不大于15m 观察、 测量每一结合坡面抽测3处2接合坡面碾压接合坡面填土碾压密实,层面平整、无拉裂和起皮现象 观察、取样检验每10延米取试样1个,如一层达不到20个试样,可多层累积统计;但每层不应少于3个试样一般项目1接合坡面填土填土质量符合设计要求,铺土均匀、表面平整,无团块、无风干 观察、取样检验全数检查2接合坡面处理纵横接缝的坡面削坡、湿润、刨毛等处理符合设计要求观察、布置方格网量测每个单元不少于30个点施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分

27、布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日砂砾料铺填施工质量验收评定表表6.3.4单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1铺料厚度铺料层厚度均匀,表面平整,边线整齐。允许偏差不大于铺料厚度的10%,且不应超厚2岸坡接合处铺填纵横向接合部应符合设计要求;岸坡接合处的填料不应分离、架空;检测点允许偏差010cm一般项目1铺填层

28、面外观砂砾料铺填力求均衡上升,无团块、无粗粒集中2富裕铺填宽度富裕铺填宽度满足削坡后压实质量要求。检测点允许偏差010cm施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日砂砾料压实施工质量标准表6.3.5单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检验方法检验数量检查(测)记

29、录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值按碾压试验报告检查、查阅施工记录每班至少检查2次2压实质量相对密度不 低于设计要求查阅施工记录,取样试验按铺填10005000m取1个试样,但每层测点不少于10个点,渐至坝顶处每层或每个单元不宜少于5个点;测点中应至少有12个点分布在设计边坡线以内30cm处,或与岸坡接合处附近一般项目1压层表面质量表面平整, 无漏压、欠压观察全数检查2断面尺寸压实削坡后上、下游设计边坡超填值允许偏差20cm,坝轴线与相邻坝料接合面距离的允许偏差30cm测量检查每层不少于10处施工单位自

30、评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日堆石料铺填施工质量验收评定表表6.4.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1铺料厚度铺料厚度应符合设计要求,允许偏差为铺料厚度的-10%0,且每一层应有90%的测点达到规定的铺料厚度一般项目1

31、接合部铺填堆石料纵横向结合部位宜采用台阶收坡法,台阶宽度应符合设计要求,结合部位的石料无分离、架空现象2铺填层面外观外观平整,分区均衡上升,大粒径料无集中现象施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: ( 签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日堆石料压实施工质量标准表6.4.4单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验

32、项目质量标准检验方法检验数量检查(测)记录合格数合格率主控项目1碾压参数压实机具的型号、规格、碾压遍数、碾压速度、碾压振动频率、振幅和加水量应符合碾压试验确定的参数值查阅试验报告、施工记录每班至少检查2次2压实质量孔隙率不大于设计要求试坑法主堆石区每500050000m取样1次;过滤层区每10005000m取样1次一般项目1压层表 面质量表面平整,无漏压、欠压观察全数检查2断面尺寸下游坡铺填边线距坝轴线距离有护坡要求符合设计要求,允许偏差为20cm测量每一检查项目,每层不少于10个点无护坡要求符合设计要求,允许偏差为30cm过渡层与主堆石区分界线距坝轴线距离符合设计要求,允许偏差为30cm垫层

33、与过渡层分界线距坝轴线距离符合设计要求,允许偏差为-100cm施工单位自评意见主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为:(签字,加盖公章) 年 月 日监理单位复核意见经复核,主控项目检验点100%合格,一般项目逐项检验点的合格率 %,且不合格点不集中分布。工序质量等级评定为: (签字,加盖公章) 年 月 日反滤(过渡)料铺填施工质量验收评定表表6.5.3单位工程名称单元工程量分部工程名称施工单位单元工程名称、部位施工日期年 月 日 年 月 日项次检验项目质量标准检查(测)记录合格数合格率主控项目1铺料厚度铺料厚度均匀,不超厚,表面平整,边线整齐;检测点允许偏差不大于铺料厚度的10%,且不应超厚2铺填位置铺填位置准确,摊铺边线整齐,边线偏差为5cm3接合部纵横向符合设计要
