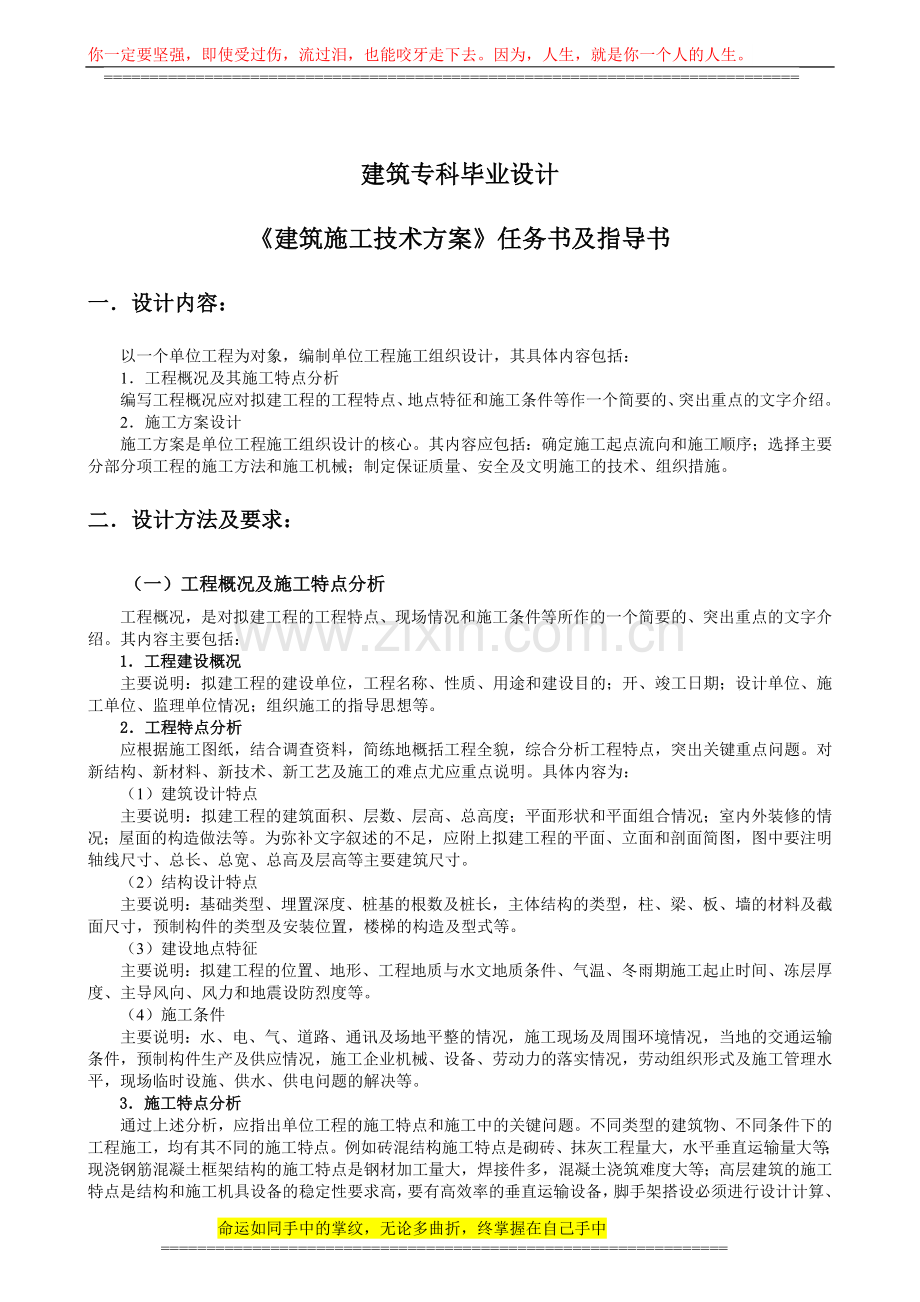

你一定要坚强，即使受过伤，流过泪，也能咬牙走下去。因为，人生，就是你一个人的人生。=建筑专科毕业设计建筑施工技术方案任务书及指导书一设计内容：以一个单位工程为对象，编制单位工程施工组织设计，其具体内容包括：1工程概况及其施工特点分析编写工程概况应对拟建工程的工程特点、地点特征和施工条件等作一个简要的、突出重点的文字介绍。2施工方案设计施工方案是单位工程施工组织设计的核心。其内容应包括：确定施工起点流向和施工顺序；选择主要分部分项工程的施工方法和施工机械；制定保证质量、安全及文明施工的技术、组织措施。二设计方法及要求：（一）工程概况及施工特点分析工程概况，是对拟建工程的工程特点、现场情况和施工条件等所作的一个简要的、突出重点的文字介绍。其内容主要包括：1工程建设概况主要说明：拟建工程的建设单位，工程名称、性质、用途和建设目的；开、竣工日期；设计单位、施工单位、监理单位情况；组织施工的指导思想等。2工程特点分析应根据施工图纸，结合调查资料，简练地概括工程全貌，综合分析工程特点，突出关键重点问题。对新结构、新材料、新技术、新工艺及施工的难点尤应重点说明。具体内容为：（1）建筑设计特点主要说明：拟建工程的建筑面积、层数、层高、总高度；平面形状和平面组合情况；室内外装修的情况；屋面的构造做法等。为弥补文字叙述的不足，应附上拟建工程的平面、立面和剖面简图，图中要注明轴线尺寸、总长、总宽、总高及层高等主要建筑尺寸。（2）结构设计特点主要说明：基础类型、埋置深度、桩基的根数及桩长，主体结构的类型，柱、梁、板、墙的材料及截面尺寸，预制构件的类型及安装位置，楼梯的构造及型式等。（3）建设地点特征主要说明：拟建工程的位置、地形、工程地质与水文地质条件、气温、冬雨期施工起止时间、冻层厚度、主导风向、风力和地震设防烈度等。（4）施工条件主要说明：水、电、气、道路、通讯及场地平整的情况，施工现场及周围环境情况，当地的交通运输条件，预制构件生产及供应情况，施工企业机械、设备、劳动力的落实情况，劳动组织形式及施工管理水平，现场临时设施、供水、供电问题的解决等。3施工特点分析通过上述分析，应指出单位工程的施工特点和施工中的关键问题。不同类型的建筑物、不同条件下的工程施工，均有其不同的施工特点。例如砖混结构施工特点是砌砖、抹灰工程量大，水平垂直运输量大等；现浇钢筋混凝土框架结构的施工特点是钢材加工量大，焊接件多，混凝土浇筑难度大等；高层建筑的施工特点是结构和施工机具设备的稳定性要求高，要有高效率的垂直运输设备，脚手架搭设必须进行设计计算、安全问题突出等。（二）施工方案选择1确定施工起点流向及施工顺序（1）确定施工起点流向，划分施工段分别拟定基础工程、主体工程、屋面工程及装饰工程的施工起点流向，然后按划分施工段的原则划分各分部工程的施工段。（2）分解施工过程，确定各分部分项工程的施工顺序 先将各分部工程划分为若干个分项工程，然后分别确定基础工程、主体工程、屋面工程、装饰工程的施工顺序； 2施工方法及施工机械的选择（1）测量放线1）说明测量工作的总要求。如测量工作是一项重要、谨慎的工作，操作人员必须按照操作程序、操作规程进行操作，经常进行仪器、观测点和测量设备的检查验证，配合好各工序的穿插和检查验收工作。 2）工程轴线的控制。说明实测前的准备工作、建筑物平面位置的测定方法，首层及各层轴线的定位、放线方法及轴线控制要求。3）垂直度控制。说明建筑物垂直度控制的方法，包括外围垂直度和内部每层垂直度的控制方法，并说明确保控制质量的措施。如某框架剪力墙结构，建筑物垂直度的控制方法为：外围垂直度的控制采用经纬仪进行控制，在浇筑混凝土前后分别进行施测，以确保将垂直度的偏差控制在规范允许的范围内；内部每层垂直度采用线锤进行控制，并用激光铅直仪进行复核，加强控制力度。（2）土方工程1）确定土方开挖方式（人工开挖、机械开挖），选择土方施工机械。当采用人工开挖时，应按工期要求确定劳动力数量，并确定如何分区分段施工；当采用机械开挖时，应确定土方开挖及运输机械型号、数量和行走路线（挖掘机、运输机械、配套计算）。2）根据土壤类别及开挖深度，确定边坡放坡坡度或土壁支护形式及其施工方法。3）土方开挖方法：根据基坑深度分层开挖或一次挖至坑底（坑底留300mm500mm人工开挖），确定开挖机械的行走路线。4）土方回填方法： 回填土料的要求；填土的方法；机械选择；压实方法；质量要求。（3）基础工程1）浅基础条形或独立基础的垫层、钢筋混凝土基础及毛石基础的施工方法和技术要点；2）桩基础预制钢筋混凝土桩：沉桩机具的选择，确定沉桩顺序及沉桩方法，沉桩质量控制方法；桩承台垫层、钢筋混凝土桩承台的施工方法和技术要点。成孔灌注桩：桩基础施工机具设备的选择、灌注桩的施工工艺及质量要求；桩承台垫层、钢筋混凝土桩承台的施工方法和技术要点。混凝土静压管桩：确定静压管桩的施工程序；压桩机械的选择；沉桩线路的选定；静压管桩的施工要点；管桩与承台的连接方式 。（4）混凝土及钢筋混凝土工程1）模板工程选择模板类型，确定墙、柱、梁板及楼梯的支模的安装程序及技术要点；模板拆除的要求及原则；模板的质量要求及安全措施。2）钢筋工程钢筋的加工：钢筋除锈、调直、切断、弯曲成型方法。钢筋的连接：焊接、绑扎连接、机械连接的技术要点及质量要求。钢筋的安装和检测：安装和检测方法及质量要求。3）混凝土工程混凝土搅拌机械选择：搅拌机型号选择；搅拌机数量计算，搅拌运输车数量计算。混凝土制备：混凝土配料要求；搅拌制度。混凝土的运输：塔吊运输、混凝土泵运输；泵送混凝土的施工要求。混凝土的浇筑：浇筑顺序；浇筑要求；振捣机械选型及振捣方法；施工缝留设及处理方法。混凝土的养护：养护方法；养护时间；养护要求。（5）砌筑工程1）砂浆搅拌机的型号及数量的选择2）砖墙、砌块墙、组合墙的组砌方法及质量要求；3）弹线及皮数杆的控制要求。（6）屋面工程（1）屋面各个构造层次的施工操作要求。（2）选择屋面材料的运输方式。（7）装饰工程1）确定室内、外主要装饰工程的操作要求及施工方法。2）确定工艺流程和劳动组织，组织流水施工。（8）现场垂直、水平运输1）计算垂直运输量，选择垂直运输方式。 2）合理布置垂直运输设施的位置，综合安排各种垂直运输设施的任务和服务范围。3）选择水平运输方式及设备（如混凝土、灰浆运输车、料车、砖车、砖笼等）的型号、数量；确定地面和楼层水平运输的行走路线。4）选择脚手架的类型及搭设方式；确定脚手架搭设尺寸（排距、柱距、步距、连墙件的间距）、搭设方法及安全网的挂设要求。3施工技术及组织措施（1）保证质量的技术措施1）确保拟建工程定位、放线、轴线尺寸、标高测量等准确无误的措施；2）为确保地基承载力符合规定的要求，而采取的有关技术组织措施；3）保证基础、地下结构、地下防水施工质量的措施；4）保证主体结构中关键部位质量的措施，以及复杂特殊工程的施工技术组织措施；5）对新工艺、新材料、新技术和新结构的施工操作提出质量要求，并制定有针对性的技术措施；6）冬雨期施工的质量措施；7）屋面防水施工、各种装饰工程施工中，确保施工质量的技术措施；8）工程施工中经常发生的质量通病的防治措施；（2）保证安全措施1）保证土石方边坡稳定的措施。2）脚手架，吊蓝、安全网的设置，及各类洞口防止人员坠落的措施。3）外用电梯、井架及塔吊垂直运输机具的拉结要求和防倒塌措施。4）安全用电和机电设备防短路防触电的措施。5）易燃易爆有毒作业场所的防火、防爆、防毒措施。6）雨季的防洪、防雨措施，夏季的防暑降温措施7）现场周围通行道路及居民保护隔离措施。8）保证安全施工的组织措施，如安全宣传教育及检查制度等。（3）文明施工措施1）使施工现场的围挡与标牌，出入口与交通安全，道路畅通，场地平整等符合有关要求的措施；2）临时设施的规划与搭设，办公、生活区与作业区的布置，符合安全与卫生要求的措施；3）正确处理施工垃圾、废水、废气，减小施工嘈声，防止环境污染的措施。4格式与字体工程概况和施工方案应采用手写，要求内容详实，重点突出，字迹端正。三参考资料1 建筑施工手册中国建筑工业出版社2高层建筑施工手册中国建筑工业出版社4建筑施工 中国建筑工业出版社 重庆建筑大学等编5土木工程施工 同济大学出版社 应惠清等编著6基坑工程设计与施工中国建筑工业出版社 龚晓南等编著命运如同手中的掌纹，无论多曲折，终掌握在自己手中=
