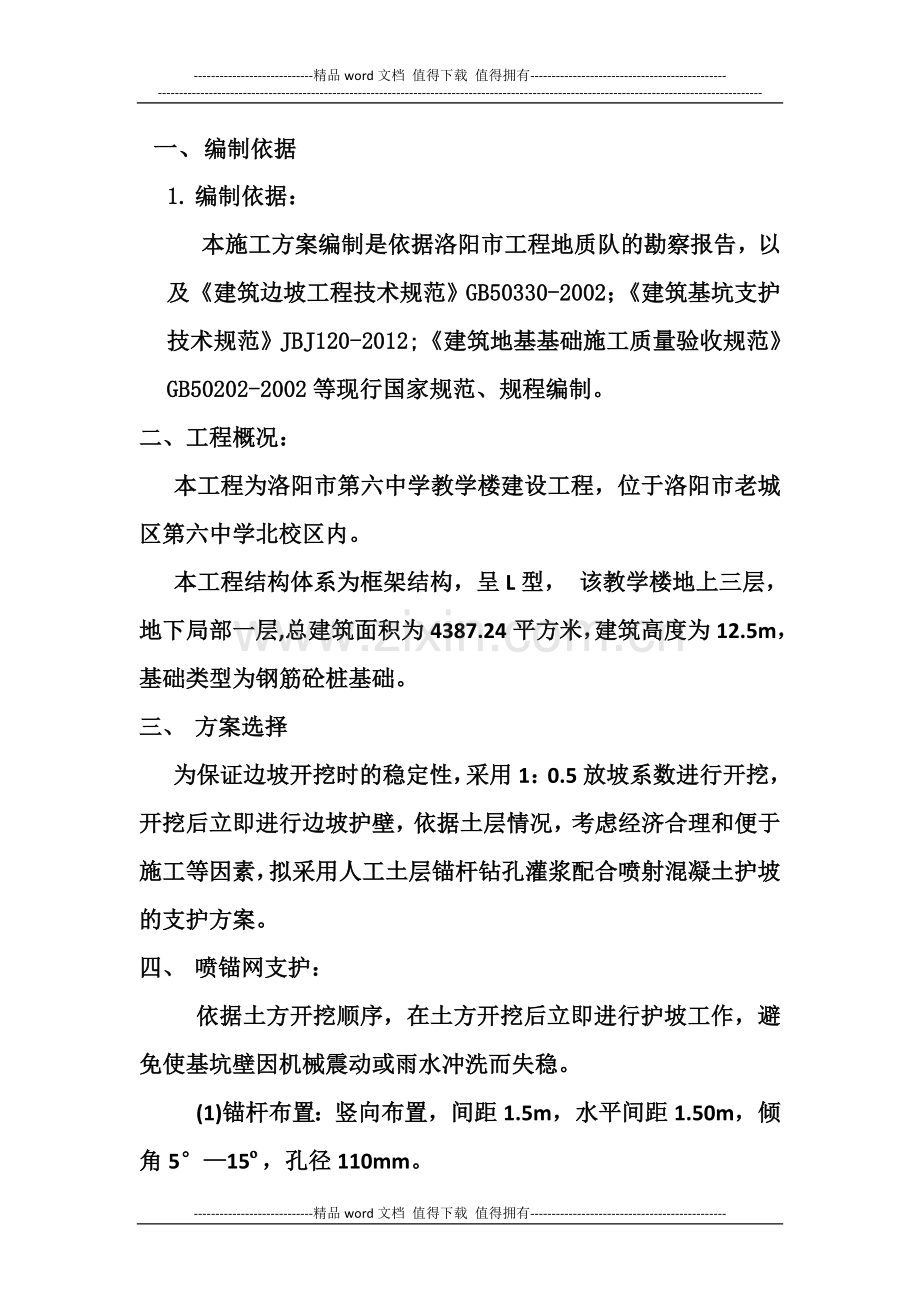

一、 编制依据
1. 编制依据：
本施工方案编制是依据洛阳市工程地质队的勘察报告，以及《建筑边坡工程技术规范》GB50330-2002；《建筑基坑支护技术规范》JBJ120-2012;《建筑地基基础施工质量验收规范》GB50202-2002等现行国家规范、规程编制。
二、工程概况：
本工程为洛阳市第六中学教学楼建设工程，位于洛阳市老城区第六中学北校区内。
本工程结构体系为框架结构，呈L型， 该教学楼地上三层，地下局部一层,总建筑面积为4387.24平方米，建筑高度为12.5m，基础类型为钢筋砼桩基础。
三、 方案选择
为保证边坡开挖时的稳定性，采用1：0.5放坡系数进行开挖，开挖后立即进行边坡护壁，依据土层情况，考虑经济合理和便于施工等因素，拟采用人工土层锚杆钻孔灌浆配合喷射混凝土护坡的支护方案。
四、 喷锚网支护：
依据土方开挖顺序，在土方开挖后立即进行护坡工作，避免使基坑壁因机械震动或雨水冲洗而失稳。
(1)锚杆布置：竖向布置，间距1.5m，水平间距1.50m，倾角5°—15º，孔径110mm。

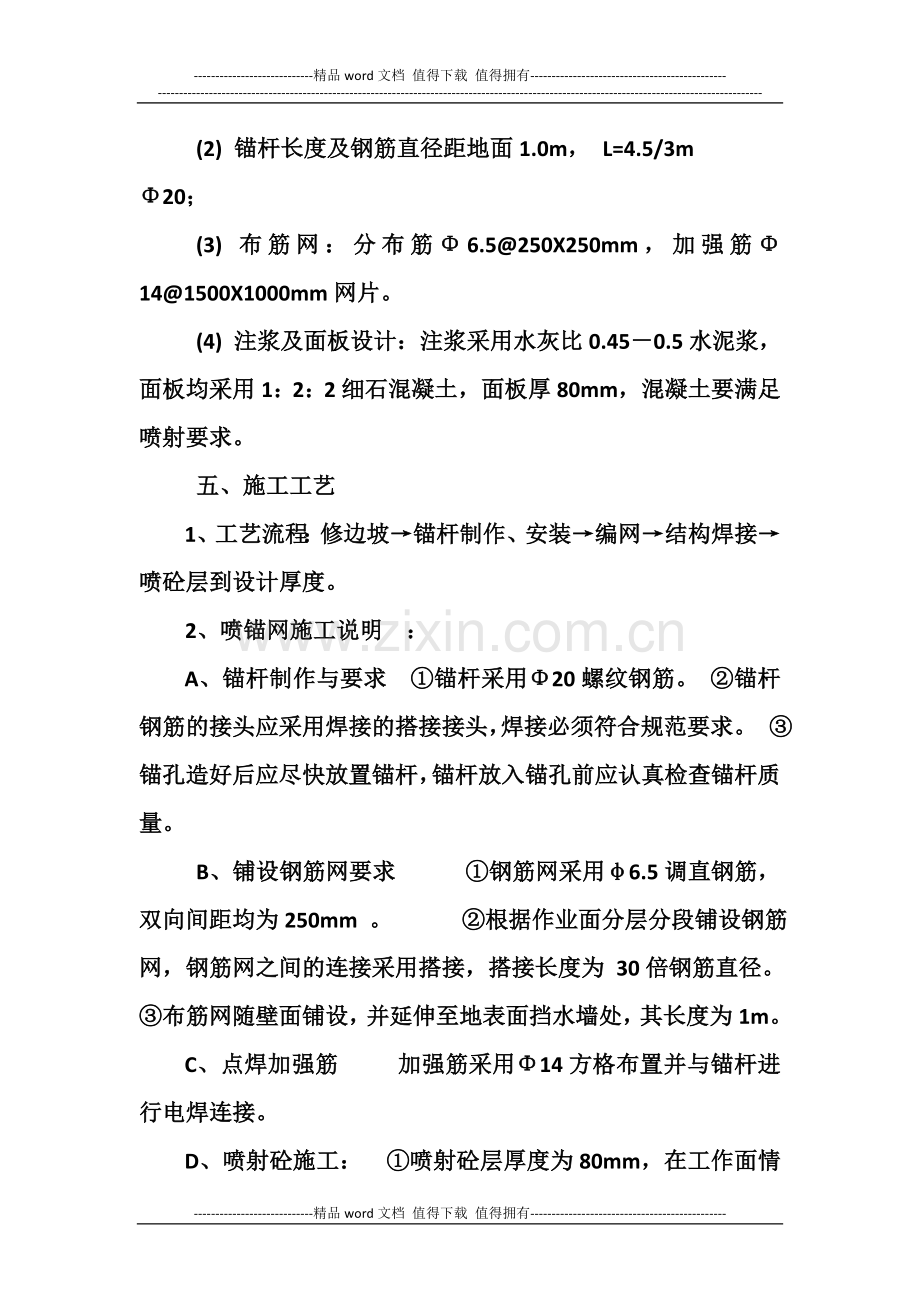

(2) 锚杆长度及钢筋直径距地面1.0m， L=4.5/3m
Φ20；
(3) 布筋网：分布筋Φ6.5@250X250mm，加强筋Φ14@1500X1000mm网片。
(4) 注浆及面板设计：注浆采用水灰比0.45－0.5水泥浆，面板均采用1：2：2细石混凝土，面板厚80mm，混凝土要满足喷射要求。
五、施工工艺
1、工艺流程：修边坡→锚杆制作、安装→编网→结构焊接→喷砼层到设计厚度。
2、喷锚网施工说明 ：
A、锚杆制作与要求 ①锚杆采用Φ20螺纹钢筋。 ②锚杆钢筋的接头应采用焊接的搭接接头，焊接必须符合规范要求。 ③锚孔造好后应尽快放置锚杆，锚杆放入锚孔前应认真检查锚杆质量。
B、铺设钢筋网要求 ①钢筋网采用φ6.5调直钢筋，双向间距均为250mm 。 ②根据作业面分层分段铺设钢筋网，钢筋网之间的连接采用搭接，搭接长度为 30倍钢筋直径。 ③布筋网随壁面铺设，并延伸至地表面挡水墙处，其长度为1m。
C、点焊加强筋 加强筋采用Φ14方格布置并与锚杆进行电焊连接。
D、喷射砼施工： ①喷射砼层厚度为80mm，在工作面情况不好时需进行初喷。在施工中应掌握喷射角度，喷枪水量及供风压力，减少回弹量及砼流淌现象。喷射混凝土所用水泥规格要求与注浆材料相同，且砂的含水率宜控制在5％--7％．石子应用坚硬、耐久的碎石，其最大粒径不应大于15mm。 ②喷射混凝土配合比 喷射混凝土的配合比根据设计要求为水泥：砂：石重量比为1：2：2。 ③喷射混凝土作业具体要求如下： (a)混合料应搅拌均匀，随伴随用，不掺速凝剂时，存放时间不宜超过1h，掺速凝剂时，存放时间不超过20min． (b)喷射时，喷头处的工作风压以保持在0．10—0．12Mpa为宜，喷头与受喷面应尽量垂直，并保持在0．8—1．0m的距离。 (c)喷射应自下而上进行，喷头运动一般按螺旋式轨迹一圈压半圈均匀缓慢地移动。 (d)钢筋网铺设完毕后进行复喷，一次喷射至设计厚度。 (e)喷射混凝土接茬，应斜交搭接长度一般为喷射厚度的2倍以上。 (f)对于较大局部超挖和小塌方部位，一般应以喷射混凝土加短摩擦锚杆和钢筋网片进行填补，并与其它部位圆滑相接。 (g)对于地表平面部分的面层砼施工，采用人工浇筑并用木抹子拍平压实。 (h)喷射混凝土终凝后按时浇水养护，保持混凝土表面湿润，养护期不少于7天。
六、施工组织
1、 施工顺序 北面为第一施工段，西面为第二施工段,南面为第三施工段，东面为第四施工段，施工时随土方工程进度依次进行护坡施工。
2、人员组织 护坡工程施工时，配备喷浆机一台，混凝土搅拌机一台，电动空压机一台，胶管80米，操作人员6人，施工员两名。
七、质量保证措施及标准
（1） 细石混凝土的配合比应符合设计要求。 （2） 材料应符合设计要求：32.5普通硅酸盐水泥，粉煤灰，洁净的粗砂、粒 径5—10mm石子。 （3） 基层应坚实、无松散颗粒、杂物，坡低和坡顶等转角部位应圆滑光整。 （4） 细石混凝土的厚度应符合设计要求，允许误差±10mm。 （5） 坡顶和坡根应有防止雨水渗入坑壁的构造措施

洛阳市第六中学教学楼建设工程

基
坑
喷
锚
支
护
专
项
施
工
方
案

河南省台兴建筑工程有限公司

二〇一六年三月十六日
