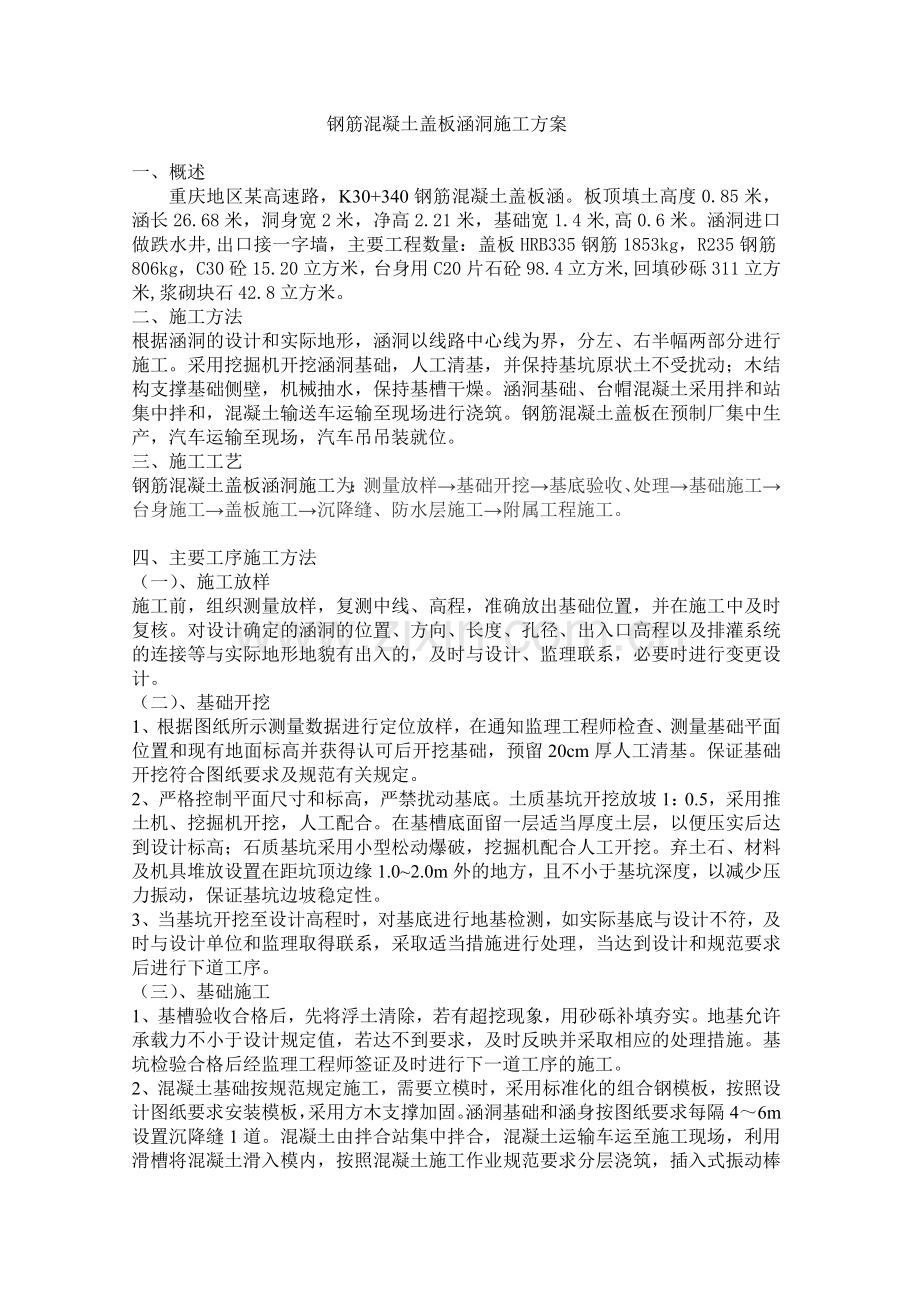

钢筋混凝土盖板涵洞施工方案.doc

钢筋混凝土盖板涵洞施工方案一、概述重庆地区某高速路，K30+340钢筋混凝土盖板涵。板顶填土高度0.85米，涵长26.68米，洞身宽2米，净高2.21米，基础宽1.4米,高0.6米。涵洞进口做跌水井,出口接一字墙，主要工程数量：盖板HRB335钢筋1853kg，R235钢筋806kg， C30砼15.20立方米，台身用C20片石砼98.4立方米,回填砂砾311立方米,浆砌块石42.8立方米。二、施工方法根据涵洞的设计和实际地形，涵洞以线路中心线为界，分左、右半幅两部分进行施工。采用挖掘机开挖涵洞基础，人工清基，并保持基坑原状土不受扰动；木结构支撑基础侧壁，机械抽水，保持基槽干燥。涵洞基础、台帽混凝土采用拌和站集中拌和，混凝土输送车运输至现场进行浇筑。钢筋混凝土盖板在预制厂集中生产，汽车运输至现场，汽车吊吊装就位。三、施工工艺钢筋混凝土盖板涵洞施工为：测量放样基础开挖基底验收、处理基础施工台身施工盖板施工沉降缝、防水层施工附属工程施工。四、主要工序施工方法（一）、施工放样施工前，组织测量放样，复测中线、高程，准确放出基础位置，并在施工中及时复核。对设计确定的涵洞的位置、方向、长度、孔径、出入口高程以及排灌系统的连接等与实际地形地貌有出入的，及时与设计、监理联系，必要时进行变更设计。（二）、基础开挖1、根据图纸所示测量数据进行定位放样，在通知监理工程师检查、测量基础平面位置和现有地面标高并获得认可后开挖基础，预留20cm厚人工清基。保证基础开挖符合图纸要求及规范有关规定。2、严格控制平面尺寸和标高，严禁扰动基底。土质基坑开挖放坡1：0.5，采用推土机、挖掘机开挖，人工配合。在基槽底面留一层适当厚度土层，以便压实后达到设计标高；石质基坑采用小型松动爆破，挖掘机配合人工开挖。弃土石、材料及机具堆放设置在距坑顶边缘1.02.0m外的地方，且不小于基坑深度，以减少压力振动，保证基坑边坡稳定性。3、当基坑开挖至设计高程时，对基底进行地基检测，如实际基底与设计不符，及时与设计单位和监理取得联系，采取适当措施进行处理，当达到设计和规范要求后进行下道工序。（三）、基础施工1、基槽验收合格后，先将浮土清除，若有超挖现象，用砂砾补填夯实。地基允许承载力不小于设计规定值，若达不到要求，及时反映并采取相应的处理措施。基坑检验合格后经监理工程师签证及时进行下一道工序的施工。2、混凝土基础按规范规定施工，需要立模时，采用标准化的组合钢模板，按照设计图纸要求安装模板，采用方木支撑加固。涵洞基础和涵身按图纸要求每隔46m设置沉降缝1道。混凝土由拌合站集中拌合，混凝土运输车运至施工现场，利用滑槽将混凝土滑入模内，按照混凝土施工作业规范要求分层浇筑，插入式振动棒振捣。浇筑基础顶面时，应控制好流水面高程和大面平整度，基础顶面与墙身结合面除拉毛或凿毛外，其他按照公路桥涵施工技术规范要求进行处理。（四）、涵洞台墙施工1、立模涵洞模板采用标准化的组合钢模板。台墙施工分左、右半幅两部分进行。立模前进行测量放样，按照测量的轴线和设计标高，拉起施工线，按照设计尺寸立两侧台身模板，立模过程严格控制模板的垂直度和平整度。台身模板采用内拉外撑的方法固定。内拉杆为10圆钢，按1.5m1.5m的间距梅花型布设。模板底部用15cm15cm的方木由外侧支撑固定，模板中部用80的钢管由两侧斜撑固定，间距1.5m，与内拉杆错开布置。立模时，按照设计图纸要求每隔46m设置沉降缝1道，并且与基础的沉降缝一一对应。为保证混凝土的外观质量，模板上脱模剂涂抹均匀，模板接缝间粘贴海绵双面胶，防止漏浆。为防止模板部分移位或跑模，确保台墙的直线度和平整度，在模板外预埋地锚，加设立木支撑固定。模板立毕，经监理工程师检验合格后，浇注底板混凝土。2、浇注混凝土混凝土采用拌合站集中拌合，混凝土输送车运送，采用汽车吊将混凝土吊入模内。当高度大于2m时，利用串桶将混凝土送入模内。台墙采用分层浇筑，分层厚度不大于30cm，用插入式振捣棒捣固。振捣棒插入下层混凝土5cm，插入间隔距离小于振捣棒作用半径，不得漏振和重捣。振捣时注意观察到混凝土不再下沉，表面泛浆，水平有光泽时即可缓慢抽出振捣棒，抽出速度过快可导致混凝土内部产生空洞。同时，由专人负责观察模板的变化，随时检查支撑等，以防止意外情况的发生。浇筑混凝土时，要注意预埋锚栓钢筋。3、盖板涵的施工工艺（1）、基坑开挖 测量、放线，定出该涵洞的平面位置，联系监理工程师对放线成果进行复测检查，如与设计不符立即通知监理及有关单位作出相应的施工方案。 挖基：基础开挖断面尺寸符合图纸，基础开挖至设计标高后，人工捡底及修边，若基础为软基，按监理工程师所指示换填范围、深度，对不良地基超挖清除，并采用监理工程师认可合格材料进行换填处理，小型机械夯实，使之满足设计要求.对承载力符合要求的基坑，将立即铺设垫层并进行基础施工。（2）、基础砼浇注基槽自检合格后，基础实地放样，报请监理验收合格后，严格按照基础几何尺寸进行立模，现场施工负责人会同质检人员对基础平面位置、尺寸、标高，进行检测，报监理工程师验收合格后，方可后方可进行砼浇筑。片石砼填充片石的数量不超过砼体积的25%，片石厚度不少于15cm，片石的抗压强度为30Mpa，在使用前必须清扫干净，片石均匀放置净距不少于10 cm ，片石表面摆设距离不少于30 cm。浇筑砼必须密实。砼在现场采用机械拌和，手推车运输辅以人工入仓，浇筑时按水平分层浇筑，层厚不大于30cm，插入式振捣，插入下层厚度5-10cm,间距小于振捣作用半径，不得漏振或重振，振捣时观察砼不再下沉，表面泛浆，水平有光泽时即可缓慢抽出振捣棒，浇筑完成后洒水养护。在各工序中随时检查高程及轴线偏移情况，随时校正。基础浇筑完毕并验收合格后，标出台身底平面轮廓线及墙身轴线和涵台模板边线，沉降缝位置标示线。将基础顶面涵台位置凿毛并清洗干净。（3)、模板安装及台身混凝土的浇筑和养护然后进行模板的支护，采用自己做的定型钢模板，少许地方用木模补缝。支护模板时必须进行计算画出拼装结构图，注意考虑以下4个方面：1、 宜优先使用自己做的定型钢模板，在无法用钢模板的情况下在用木模补缝；2、 在计算荷载作用下，对钢模、支架结构按受力程序分别验算其强度、刚度及稳定性。3、 模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅，可设倒角。4、 结构简单，制作、装拆方便。安装技术要求：安装侧模时，应防止模板移位和凸出变形，严格按照拼装图进行施工，设置对拉杆固定并加固，支架搭设时根据实际地形按照图纸和结构物的形状尺寸进行施工，外侧支架搭设及承载力应满足台身砼侧向应力要求及桥涵施工技术规范。报监理单位验收合格后浇筑，。模板的接地面用高标号水泥砂浆堵塞严密，板与板之间缝隙用透明胶布粘贴。模板应涂刷隔模剂，拼装固定好对垂直度、模板顶面高程、轴线位置进行效核。施工准备完成后，施工人员应进行全面检测，合格后报以监理验收，经验收合格后在进行。砼浇筑方法同前，浇筑时对平面位置、顶面标高、接点联系及纵横向稳定性进行检查。发现问题及时纠正，保证好混凝土成型后的质量。涵台混凝土浇筑好后，养护必须即时，养护期为8-15天，在养护期间必须保证混凝土表面充分湿润。3、拆模台身和翼墙侧模在砼强度达到2.5Mpa时，方可拆除侧模。拆模时要左右对称，自上而下的按顺序进行拆除，拆除中要注意成品保护，避免缺棱掉角的现象发生。模板拆除后及时用草袋覆盖，专人浇水养护。经监理工程师检查合格后，对台背进行回填养护。4、一字墙施工一字墙基础为15号混凝土，施工时与台墙基础一起进行。墙身为现浇15号混凝土，施工方法和台墙的施工方法一样。5、钢筋混凝土盖板预制及安装1、钢筋混凝土盖板在预制厂集中预制，汽车运输至现场，汽车吊装就位。2、安装预制混凝土盖板，注意下列事项：（1）、涵台帽强度达到设计强度的70%以上。（2）、安装后，盖板上的吊装装置应用砂浆或监理工程师批准的其它材料填满，相邻板块之间采用高等级(1:2)水泥砂浆填塞密实。（3）、盖板安装前，检查成品及涵台尺寸。6、沉降缝按图纸要求或监理工程师的指示设置沉降缝的道数、缝宽和位置，并按图纸规定填塞嵌缝料，或采用监理工程师批准的加氟化钠等防腐掺料的沥青浸过的麻絮或纤维板紧密填塞，用有纤维掺料的沥青嵌缝膏或其他材料封缝。7、附属工程附属工程按照设计图纸的尺寸、高程放样后组织施工，严格执行有关施工规范的要求，确保工程质量。8、台背回填1、台背填土必须涵身混凝土强度达到设计强度的80%以后，方可进行填土。2、采用经监理工程师批准的能够充分压实的回填材料，严禁采用草皮土、垃圾和有机土回填。3、填土应两个涵台同时对称填筑，分层填筑，分层压实，每层厚度为20cm，采用小型压路机或平板振动夯夯实，以达到规定的压实度，并防止剧烈的冲击。严格控制回填填料的含水量。台背回填要求密度达到93以上。五、质量检验1、涵台地基承载力必须满足设计要求。2、沉降缝、防水层、台背填土应按施工规范和图纸要求施工。3、外观鉴定（1）、涵身直顺，涵底铺砌密实平整。（2）、进出口与上下游沟槽连接顺适，流水畅通，无滞留物。（3）、帽石及一字墙或八字墙平直，无翘曲现象。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
