彩钢板更换施工方案.doc

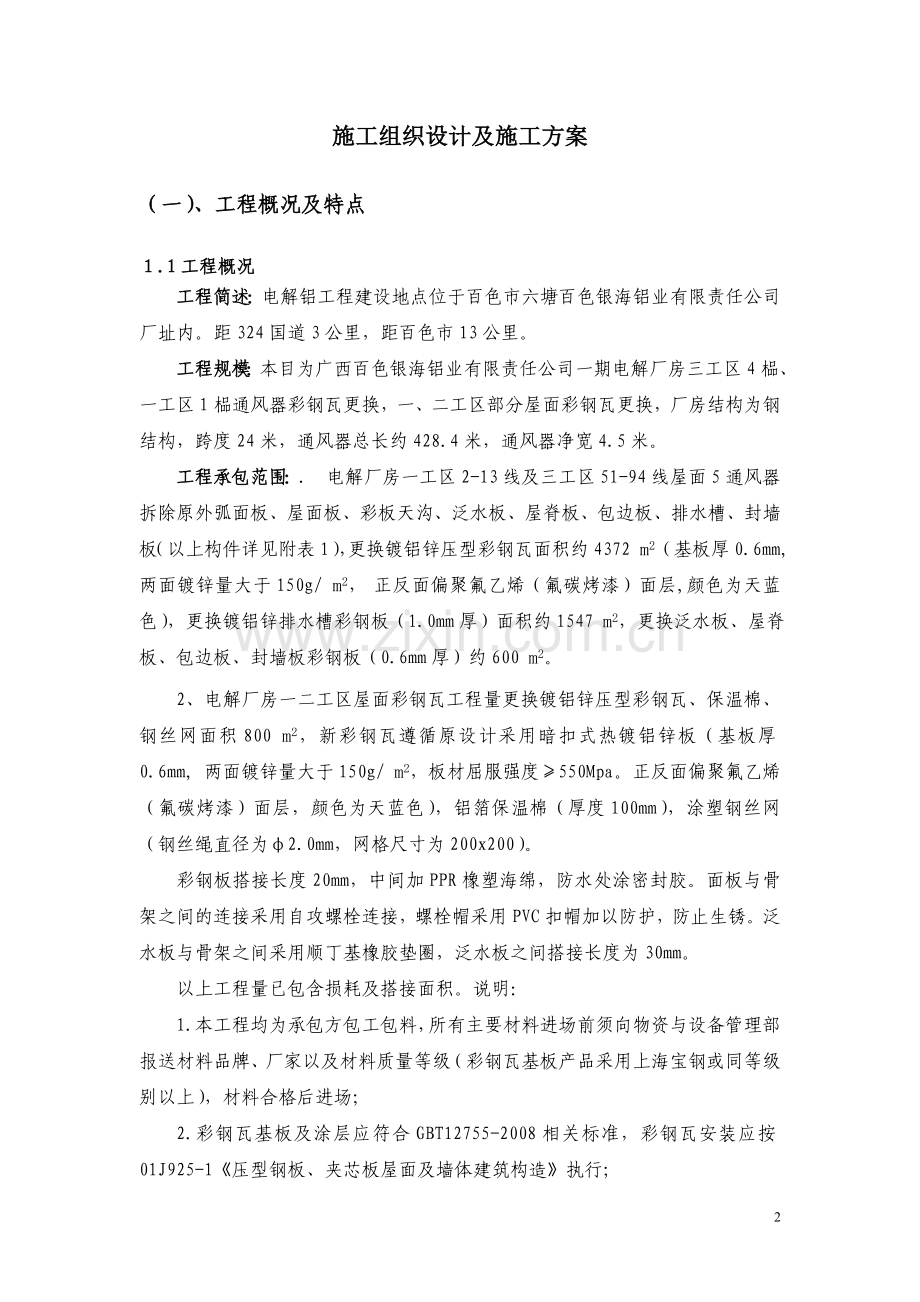

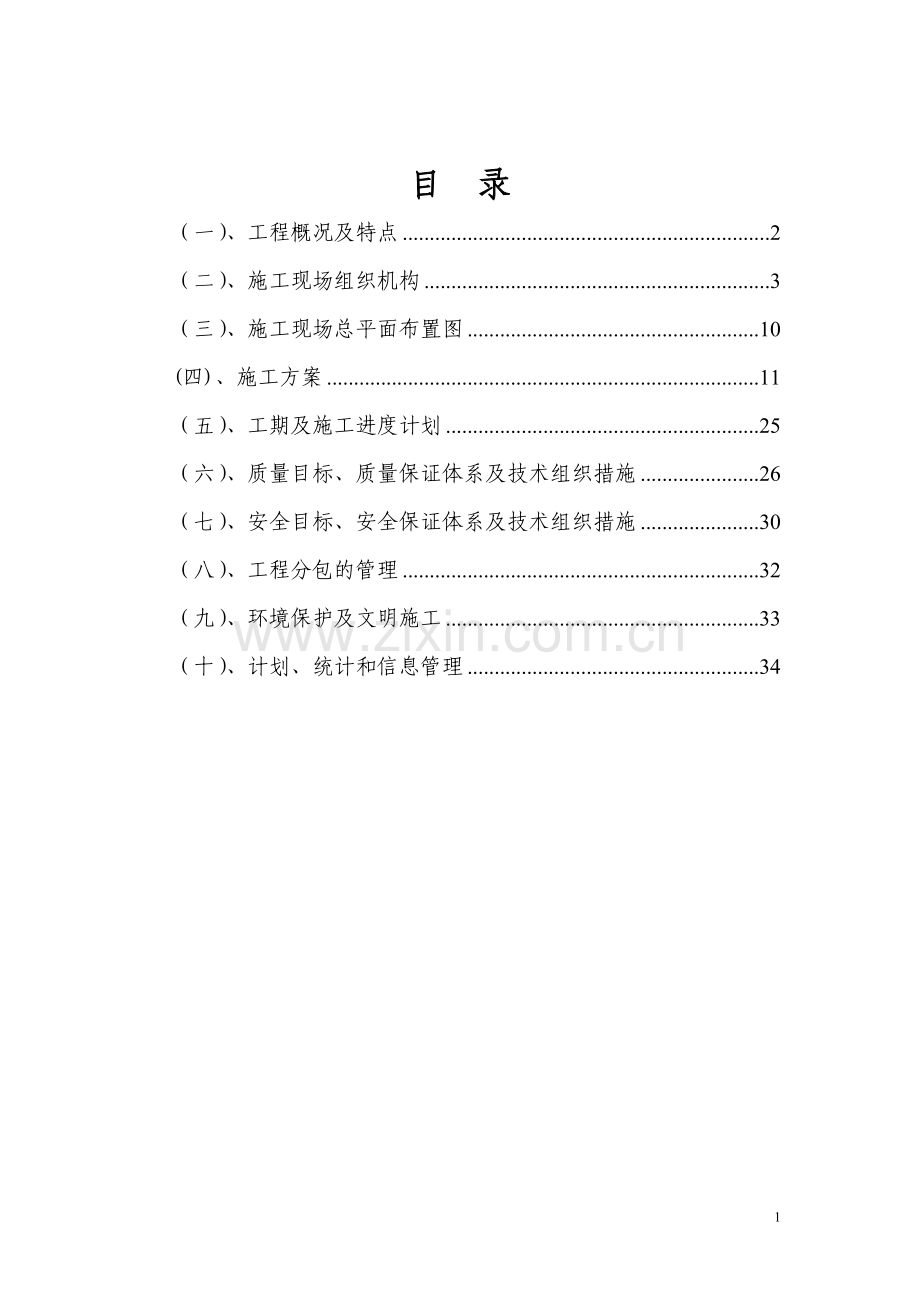

目 录（一）、工程概况及特点2（二）、施工现场组织机构3（三）、施工现场总平面布置图10(四)、施工方案11（五）、工期及施工进度计划25（六）、质量目标、质量保证体系及技术组织措施26（七）、安全目标、安全保证体系及技术组织措施30（八）、工程分包的管理32（九）、环境保护及文明施工33（十）、计划、统计和信息管理3433施工组织设计及施工方案（一）、工程概况及特点.1工程概况工程简述：电解铝工程建设地点位于百色市六塘百色银海铝业有限责任公司厂址内。距324国道3公里，距百色市13公里。工程规模：本目为广西百色银海铝业有限责任公司一期电解厂房三工区4榀、一工区1榀通风器彩钢瓦更换，一、二工区部分屋面彩钢瓦更换，厂房结构为钢结构，跨度24米，通风器总长约428.4米，通风器净宽4.5米。工程承包范围：.电解厂房一工区2-13线及三工区51-94线屋面5通风器拆除原外弧面板、屋面板、彩板天沟、泛水板、屋脊板、包边板、排水槽、封墙板（以上构件详见附表1），更换镀铝锌压型彩钢瓦面积约4372 m2（基板厚0.6mm, 两面镀锌量大于150g/ m2， 正反面偏聚氟乙烯（氟碳烤漆）面层,颜色为天蓝色），更换镀铝锌排水槽彩钢板（1.0mm厚）面积约1547 m2，更换泛水板、屋脊板、包边板、封墙板彩钢板（0.6mm厚）约600 m2。2、电解厂房一二工区屋面彩钢瓦工程量更换镀铝锌压型彩钢瓦、保温棉、钢丝网面积800 m2，新彩钢瓦遵循原设计采用暗扣式热镀铝锌板（基板厚0.6mm, 两面镀锌量大于150g/ m2，板材屈服强度550Mpa。正反面偏聚氟乙烯（氟碳烤漆）面层，颜色为天蓝色），铝箔保温棉（厚度100mm），涂塑钢丝网（钢丝绳直径为2.0mm，网格尺寸为200x200）。彩钢板搭接长度20mm，中间加PPR橡塑海绵，防水处涂密封胶。面板与骨架之间的连接采用自攻螺栓连接，螺栓帽采用PVC扣帽加以防护，防止生锈。泛水板与骨架之间采用顺丁基橡胶垫圈，泛水板之间搭接长度为30mm。以上工程量已包含损耗及搭接面积。说明：1.本工程均为承包方包工包料，所有主要材料进场前须向物资与设备管理部报送材料品牌、厂家以及材料质量等级（彩钢瓦基板产品采用上海宝钢或同等级别以上），材料合格后进场；2.彩钢瓦基板及涂层应符合GBT12755-2008相关标准，彩钢瓦安装应按01J925-1压型钢板、夹芯板屋面及墙体建筑构造执行；3.拆除及安装过程中相应措施应包含保护屋面彩钢瓦不受破坏，如发现屋面彩钢瓦漆面有损伤或彩钢瓦变形的，承包商须按原貌恢复，否则将承包商损坏的彩钢瓦的恢复费用从结算款内扣减。 1.2工程特点1、本工程均为承包方包工包料，所有主要材料进场前须向物资与设备管理部报送材料品牌、厂家以及材料质量等级（彩钢瓦基板产品采用上海宝钢或同等级别以上），材料合格后进场；2、彩钢瓦基板及涂层应符合GBT12755-2008相关标准；3、拆除及安装过程中相应措施应包含保护屋面彩钢瓦不受破坏，如发现屋面彩钢瓦漆面有损伤或彩钢瓦变形的，承包商须按原貌恢复，否则将承包商损坏的彩钢瓦的恢复费用从结算款内扣减。 4、工期紧。 5、夏季气温高，雨水多。（二）、施工现场组织机构2.1组织机构关系图项目经理生产技术部HSE管理部生产经营部施工班加工班材料供应部技术负责人2.2工程主要负责人介绍1、 项目经理 宣传贯彻执行公司质量方针、目标，明确项目各级各类人员质量职责和权限，保证质量体系在项目部内有效运行。贯彻执行国家、行业有关法规法令、技术规程、规范、标准及公司质量管理规定，对项目部工程产品质量、贯标工作会议，及时向上级报告情况，接受公司检查、监督管理。负责质量管理、执行、验证工作提供资源保证。2、技术负责人 在项目经理的领导下，认真贯彻项目的质量目标。在项目经理的领导下，具体进行质量体系文件的建立实施。督促检查施工技术部，对文件和资料控制。督促检查产品标识和可追溯性。负责施工过程控制，主持编制工程实施性施工组织设计。对特殊工序，关键工序组织编写施工方案或作业指导书，进行审批。负责组织编写质量计划。主管检验和试验程序。主管检验测量和试验设备控制程序。主管检验和试验状态程序。主管不合格品的控制程序。主管纠正和预防实施程序。组织推广和应用“四新”技术，主持关键工序攻关和人员培训，编写施工技术总结和有关成果报告。主管质量记录的控制。负责拟定人员培训计划。主管统计技术的应用。3、施工员(工长) 认真学习和贯彻公司质量方针、目标，执行公司质量体系文件规定，做好岗位职责工作。对职责范围内的分部、分项工程按照国家、行业技术规程、规范和标准组织施工，对项目质量产品和公司质量体系在分管工作范围内有效运行负直接责任。执行县政工程施工准备控制程序、县政工程施工过程控制，严格做好工序产品、过程产品和竣工产品的技术管理、施工管理和安全生产管理。负责职责范围内和生产班组的“三检制”工作，并做好岗位活动记录。及时办理技术签证，做好记录。参与上级主管部门的分部、分项工程质量检查评定及单位工程交验工作。4、质检员 认真学习和贯彻公司质量方针、目标，执行质量体系文件的规定，做好岗位职责工作。按照国家、行业技术规程、规范、施工组织设计、检验和试验的有关规定及公司检验和试验控制程序的规定，执行材料、设备、工程产品（含过程产品）的质量检验、试验(包括过程与最终的检验、试验)后的质量放行工作。对所检验的工程产品质量负直接责任。独立、客观地开展质检工作，核定分部、分项工程质量等级，对单位工程质量进行初核，为执行公司不合格品控制程序、纠正和预防措施控制程序做好持续基础工作。经常录求质量改进的信息与机会；做好信息源的及时收集和传递。认真填写质检工作记录及编写规定的质量报告签字认可，收集和整理质量验评资料；对质检记录、报告负责保存和归档。协助有关部门做好产品检验和试验状态的标识。及时上报质量事故，参与质量事故的调查，并配合督促纠正实施及验证。5 、安全员 认真学习、贯彻公司质量方针、目标，执行公司质量体系文件的规定，做好岗位职责工作。严格执行国家、行业、公司有关安全工作法规和标准，确保施工过程安全生产。参与审查施工组织设计（施工方案）和编制安全技术措施计划，并对贯彻执行情况进行督促检查。参加安全生产大检查，做好日常安全查工作。对所分管的安全工作负直接责任。经常深入基层和现场，掌握安全生产情况，及时发现、调查研究生产中的不安全因素，提出整改处理意见。并检查其整改效果。积极提出安全生产合理化建议，促进施工生产安全性。配合有关职能部门做好安全技术培训、考核、发证工作。认真进行工伤事故统计、分析和报告工作，参与工伤事故调查处理工作。负责安全生产标识的组织实施。（见下页附图）6、材料员认真学习、贯彻公司质量方针、目标，执行公司质量体系文件规定，做好岗位职责工作。按照有关制度和文件规定，认真做好物资管理工作。按照公司工程物资采购控制程序、顾客提供产品控制程序、检验和试验控制程序的规定，做好采购物资的进货验证工作，并严格执行物资进货“三验制”，即验数量、验质量、验规格品种，并协助质检员做好验证后的质量放行工作。认真执行物资的验收、保管、发料、退料、回收等手续，建立健全原始记录和各种台帐，做到帐、卡、物相符，如有丢失和损坏应及时报告。按规定对物资进行分类管理，坚持库房物资先进先发原则，做到堆码整齐，高度适宜，防雨防晒防火防潮，并按用料信息、用料计划进行平衡调配，保证施工生产需要。按照公司产品标识和可追溯性控制程序、检验和试验状态控制程序、产品搬运、贮存、包装和防护控制程序等规定，做好物资标识，状态标识。正确及时填报规定的统计报表，严格执行物资保管规定。（见下页附图）7、预算员 认真学习和贯彻公司质量方针、目标。执行公司质量体系文件的规定，做好岗位职责工作。预算工作执行国家、行业有关概、预算管理规定。并结合县场情况，做好预算工作，使工程预算既有利于县场竟争，又兼顾公司的效益。编制工程预决算，登记预算台帐，参与编制工程招投标书、合同评审工作。提出工程直接消耗材料、构件加工需用计划，参与现场收方测量，登记审核收方工程量，登记收方台帐。要认进行预、决算，细致复核，消除预、决算误差，并对所提供的经济资料负直接责任。（三）、施工现场总平面布置图浴室厕所仓库间食堂宿舍宿舍项目部办公室项目部办公室配电间 工具间 宿材料堆放棚出入口 舍停放 区位置(四)、施工方案4.1施工准备4.1.1施工准备综述项目部根据工程的实际情况，合理配备管理人员，将各项工作职责落实到个人。按施工组织设计进行准备工作，提出劳动力、材料、机具计划，并着手落实。按照施工组织设计并结合现场实际情况，对施工现场进行规划，布置临设、水、电。编写开工报告等必备资料。4.1.2施工机械设备表序号设 备 名 称数量规 格用 途1汽车吊1台16T吊装、卸货2成型机1台角驰-760型彩板成型3工具车2台5吨运输4无气喷涂机2台NTW185喷涂5钢丝绳、留绳10根安装6麻绳100m安装7钢丝50m0.5彩板提升8手电钻10把安装彩板9剪刀20把安装彩板10麻绳100m彩板提升11电源线300m彩板安装4.1.3准备工作的组织安排和进度安排设计阶级： （1）根据业主要求，了解其总体设想，并根据无气喷涂设备、油漆使用方法进行施工。 （2）施工中积极参与现场会议，遇到问题双方协调解决，不可影响施工总体进度及工程质量。做好工程签证。原材料供应阶段： （1）按照广西来宾银海铝业有限责任公司要求，所有原材料的供应必须符合ISO9001质量标准要求。 （2） 原材料采购过程中，如某些材料市场未能采购到，应积极同业主联系，在业主签字认可的情况下遵循等强度代换原则方可使用。 （3） 所有采购材料必须索取材料分析单，检验书等合格证明文件。制作运输阶段： （1） 施工前，应安排相关人员进行技术交底工作。 （2） 技术交底完工后，根据工程设计要求编制详细的制作工艺方案，提出施工机具要求及安排管理人员、防腐人员、除锈人员、后勤人员、运输人员。 （3）做好防护工作，避免造成环境污染。 （4） 防腐施工过程中，应注意各种资料的收集、整理工作。 （5）材料订货期间，应联系好各种运输车辆，及时将各种材料检验装箱后运输。 安装阶段： （1） 材料到达工地现场前5天公司将派人进驻现场，为工程开工作好充分的机具准备。 （2）开工前公司将派人作好人力配备计划，精心挑选各种必需工种人员等，并进行施工前技术及安全交底工作，并作好记录，同时贯彻落实工程质量与安全目标。（3） 工程开工前，应会同业主单位人员办理好当地工程开工必办的各种手续，并作好施工过程策划。（4） 施工过程中，各工序相互交接时应有验收记录，并且对存在的不合格部位及时进行返工返修。 竣工验收：（1） 由现场管理部门作好业主单位及有关部门的协调，确定竣工验收的时间、地点、方式。（2） 竣工验收前现场管理部门做好现场卫生清理工作，防腐工程的资料汇总及整理工作并出具竣工报告、工程综合评定表及其它资料。（3） 竣工验收后，应将竣工资料送交业主单位及质监单位签字确定工程等级，并送至相关部门存档。4.2主要施工工艺4.2.1、更换彩钢屋面板搭设脚手架施工准备防护网安装原彩钢瓦屋面拆除吊线安装彩钢板屋面板场地清理竣工验收拆除脚手架脚手架搭拆（1）严格按照建筑施工扣件式钢管脚手架安全技术规范及施工方案搭设。脚手架应经检查验收合格后才准使用。架子工要经培训考核合格持证上岗。（2） 严禁采用锈蚀严重、弯曲变形及有孔、洞裂缝的钢管搭设脚手架。（3）旧扣件使用前必须进行质量检查、有裂缝、弯形的严禁使用，出现滑丝的螺丝必须更换。（4）脚手架基础必须夯实，周围设有排水设施。木垫板厚度不小于5cm，长度不少于立杆纵距的2跨，高架也可用槽钢。（5）高架搭设时应将木垫板铺平，放好底座，再将立杆放入底座内，不准将立杆直接置于木板上。（6）立杆对接扣件部位应交错布置。两根相邻的立杆接头不应设在同一步架内，同一步架体内隔一根立杆的两个相隔接头在高度方向部位错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距1/3。（7）立杆接长除面层、顶步可采用搭接，其余各层各步接头必须采用对接扣件连接，顶层顶步的搭接长度不应小于1m。(8)纵向水平杆（大横杆）宜设置在立杆内测，其长度不宜大于3跨。(9)主接点处必须设置一根横向水平杆（小横杆）、用直角扣件扣接严禁拆除。(10)脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。一字型、开中型双排脚手架的两端均必须设横向斜撑，中间宜每隔6跨设置一道。(11)作业层上的施工荷载应符合设计要求，不得超载，不得将模板支架、缆风绳固定在脚手架上；严禁悬挂起重设备。(12)脚手架施工期间，严禁拆除主节点处的纵、横向水平杆和纵、横向扫地件。(13)拆除脚手架时，地面应设围档和警戒标志，并派专人看守，严禁非操作人员入内，各构配件严禁抛掷至地面。(14)脚手架与建筑物（可构筑物）的连墙件垂直间距不应大于4m；水平间距不应大于7m。(15)脚手板材质必须符合规范要求。竹脚手板不应有残缺竹片；木脚手板应采用厚度不小于5cm的无腐朽、无劈裂的非脆性木材；钢脚手板应采用2mm厚板材冲压制成不能有锈蚀、裂纹。（16）满堂支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置。（17）人行通道宽度不小于1m,坡度1：3，运料斜道宽度不小于1.5m,坡度1：6。拐弯处设平台。通道及平台临边按要求进行防护。（18）高处作业必须安全带。（19）脚手架施工荷载标准值不得超过270kg/。（20）吊运脚手架，应用尼龙绳或钢丝绳，严禁使用麻绳、电焊线等，并且严禁使用、利用平台栏杆作为固定吊点或定滑轮使用。（21）定滑轮要固定在牢靠的地方，以防脱落。（22）脚手架的拆除1)、 脚手架使用完毕应及时拆除2)、 临时性脚手架，实行一次性搭设，使用和拆除管理，不许搁置待用。3)、 脚手架需拆除时，拆除人员应填写脚手架拆除单。4)、 拆除脚手架，周围应设警戒标志，设专人监护，禁止他人入内 5)、 拆除时，应按顺序由上至下，不准上下同时作业，严禁整排拉倒脚手架。6)、 拆下的架杆、连接件、脚手板等材料，应采用分类堆放，严禁向下投掷。7)、 拆除脚手架时，作业人员、架杆及作业面等与电线的安全距离不足时，应切断电源或采取可靠的安全措施。8)、 卸开的脚手杆、板、应一次全部拆完。外护层、保温层拆除（1）、拆除采用自上而下施工。（2）、施工时采取分段拆除法，拆除工具用手电钻、扁铲、螺丝刀、钳子等。（3）、拆除外护层时，先用手电钻在其上端钻一孔，然后用铁钩子钩住，不规则用手电钻或螺丝刀进行拆除，拆除时应在保护层两侧（彩钢瓦两边）各有一个同步操作，罐顶一人，监护及放板，下部有专人接应。（4）、保温层在外护层拆除完后进行拆除，若板式用编织袋装好，若被式应卷起捆好，再往下放，不得向下抛洒，清理接应。（5）、拆除铁丝网时，采用电动砂轮切割机或钢丝钳，把铁丝网剖开。然后顺着搭接顺序依次移开。（6）、拆除下来的保护层和保温层应集中堆放整齐，不得乱放。（7）、外运处置1）、拆除的保护层和保温层暂时现场就近堆放，根据选定的运输车装载尺码和载重量，把超尺码的彩钢瓦进行切割。2）、运输车必须提前约定好，以便将拆除的材料及时运走，保持现场安全施工空间。3）、运输车辆必须遵守交通法德规定，不得有“三超”现象，并且捆扎结实。 彩色压型钢板安装方案彩色钢板瓦安装：从低到高安装顺序进行。注意保证和控制钢板瓦在C型檩条上的可靠搭接必须符合设计和规范要求。钢板瓦、泛水板、包角板等应固定可靠、牢固，防腐材料涂刷和密封材料敷设应完好、连接件数量、间距应符合设计和规范要求 （1）、彩色压型钢板安装工艺流程 天沟 屋面底层板固定座屋面保温棉屋面外板墙面内板墙面保温棉墙面外板收边泛水板。 （2）、 安装方法 1）、利用钢管搭设4m3m的脚手架，每个架子装上4个轮子，便于推动。 2）、先安屋面内层板，按技术要求，每个波峰用30mm长的专用自攻螺钉固定，螺钉帽颜色与彩板颜色一致。 3）、铺置上保温棉，保温棉接头处用专用胶带封。 4）、安装固定件，把固定件用自攻螺钉固定在檩条上，每根檩条上均有。 5）、将第一块钢板安放在已固定的固定件上，然后使其与每块固定件的中心肋和内肋的底槽压实，并使它们完全啮合。 6）、利用专用锁边锁紧彩瓦的中部肋。 7）、定位下列固定件，每一个支撑面一个，并且使固定件的连锁肋边，啮合于安装好的钢板的外肋之上。 8）、沿钢板底部拉一条线，校核钢板的两端是否在一条直线上。将第二块板方在第二列固定件上，内肋在第一块钢板的外肋上，中心肋位于固定件的中心肋直立地上，重复第一块板操作方法，依次结下安装。 9）、墙板，内外均打螺钉，其施工方法与屋面内层彩板安装类似。 10）、天沟安装，在地面上把天沟接成9m，利用麻绳拉至屋面安装。安装天沟时，要拉线调直。 11）、防水端处理: 屋面板安装完后：(1)利用上撬工具，将位于钢板屋脊处终端肋条之间的部分向上折，保证在泛水板下方由内吹的水不会流入建筑物之中。(2)利用下折工具将钢板下端的肋条之间的平板部分稍向下弯曲(呈唇状)以保证雨水顺着钢板终端被排出，并不会因风力作用回流至平底盘的下边。 12）、主要泛水板安装: 13）、纵向泛水板和盖板，应在与屋面板的接合处向下弯折，下弯的深度同钢板外形相适应。 14）、横向泛水板和盖板，在彩板固定完毕，且底板被上折后，才能安装，安装时，要用开槽口工具进行开口，然后将两槽口间的舌头向下折弯。15)、墙面所有泛水板，均利用防水拉铆钉连接，接口处有中性硅硐胶。 (3)、彩板安装注意事项1）、彩板在工地压制后，必须分类堆放，并加盖雨布，如果雨水较大受潮时，必须将其中的板立即分开，用干布擦去表面湿汽，然后将板叠起，保持空气流通，使表面干燥。 2）、为了缩短施工工期，使用扁担杆加吊绳方法，把彩板成捆的一次性吊至屋面，再用人工分工，要特别注意，在搬运彩板时，必须用干燥和清洁的手套，不要在彩板表面上拖拉钢板和其它东西，在屋面上的工作人员，要穿软底胶鞋，上屋面前应清理泥沙和污物，当沿着屋面板纵向行走时，要在其槽中行走，当沿着槽向行走时，尽量使荷载均衡分布在脚度，而不要集在脚跟或脚尖。 3）、在安装中，自攻螺钉钻孔，手据、电锯切割或其它操作均会在屋面上或邻近地区留金属屑，这些东西必须及时地从屋顶、泛水板，天沟等处清除干净，以被免固碎屑氧化面导致彩板表面形成污点，造成钢板腐蚀 4）、采用的屋面板应与原屋面板规格一致。采用50厚铝箔保温棉彩钢夹芯板，新彩钢瓦遵循原设计采用暗扣式镀铝锌板，基板厚0.6mm，两面镀锌量大于150g/m2，氟碳漆烤漆，面层颜色为天蓝色，檩条暗藏型双层压型钢板复合保温隔热屋面。屋面板长向顺屋面坡度方向铺设，在安装过程中以檐口线平直为基准，拉线定位校核，相邻两板板头错位差不能大于3mm，板的波纹垂直于檐口基准线。屋脊处两坡面板不能发生重叠，开逢最大处不超过100mm，相邻两板长边压扣互咬，用专用夹具压实连为整体。压型钢板安装完毕后，要认真做好成品保护，板面不允许弯折或划伤。脊板安装：脊板安装铺盖方向应与当地风雨常年主导方向相反。脊板左右两侧与两坡屋面板搭接长度不小于500 mm，两脊板搭接长度不小于200 mm。5）、施工步骤序号基本施工步骤负责人安全审核1施工准备根据作业内容及公司要求，由项目负责人组织参加作业的各单位负责人及相关专业技术人员，召开作业前会议，明确作业内容、程序和步骤，进行作业安全分析等。准备好所需工机具和相关材料，并进行规则摆放。依据经过审批的作业方案及安全要求，由项目负责人组织所有作业人员及相关人员召开作业前安全会议，对施工现场进行技术、安全及人员分工交底，强调安全注意事项。2安装防护网（或安装外脚手架）挑檐外露时，可以安装防护网，沿屋檐周圈每隔2m安装钢管支架，最后安装防护网挑檐在坡屋顶内不具备安装防护网，可以搭设外脚手架3原彩板拆除施工人员佩戴好劳保用品，系好安全带，防止砸伤碰伤坠落。4吊线吊线，使安装时彩板保持水平5彩板 安装施工人员佩戴好劳保用品，系好安全带，防止砸伤碰伤坠落。4.2.2积灰清理1、揭开通风器盖一角，迅速通入水冲灰，避免着火。2、冲完后，揭开通风器盖逐个清理管道。3、将水封内的水抽完，彻底清理底部积灰。4、清理通风器至通风器斜管内的积灰。4.2.3通风器防腐:（1）、按甲方要求GB8923-88标准表面除锈达St2.5，喷涂二道环氧底漆和二道醇酸磁面漆。用磨光机上钢丝轮将金属表面的锈蚀、松动的氧化皮打磨干净，磨平焊缝和尖锐边缘。（2）、自由边。钢材自由边上的尖角毛刺，用砂轮打磨至R=2mm的圆角。（3）、切割边。切割边的峰值差超过1mm时，打磨到1mm以下，对坚硬的溶渣表面要进行打磨处理。（4）、咬边。焊缝深为0.8mm以上的咬口，进行补焊处理。（5）、飞溅。焊接产生的飞溅要打磨光顺。（6）、剥落。钢材表面的剥落，用砂轮修整。（7）、凹坑。深度在0.8mm以上的要补焊处理。（8）、焊缝。焊缝接头，以及表面有2mm以上的凸出或有锋利突出时，要用砂轮打磨光顺。（9）、切割面。尽管光顺，但是由于非常坚硬不利于喷砂的的表层，要先进行打磨。（10）、无气喷涂介绍：在油漆涂刷工艺上，人们普遍地使用滚筒和刷子及压缩空气喷涂等方法，这些方法之所以普及，与其所需工具简单，投资成本低，适用范围广，不受涂装场所、环境等条件限制等有关，但这些方式较为原始，工人劳动强度大，生产效率低。刷涂漆膜易产生刷痕，漆膜厚度不均匀；压缩空气喷涂虽劳动强度、劳动生产率较手工刷涂有所改善，但受油漆粘度的限制，且在喷漆作业时，产生大量漆雾，不仅浪费溶剂和漆料，更给油漆工人健康带来很大影响。 高压无气喷涂是油漆喷涂技术的一项新工艺，它与一般压缩空气喷涂的原理是完全不同的。一般喷漆是利用压缩空气在喷枪处产生负压，将漆流带出并吹散成微粒，喷向工件。这种喷涂方法，由于压缩空气，使漆粒飞扬而扩散到周围大气中去，加上溶剂的挥发，因此漆雾较多，不仅浪费大量的漆料，而且影响劳动条件。与之相比，高压无气喷涂的优势更明显，它是使油漆被高压泵压到1040Mpa(100kg/cm2压力以上)，然后通过特殊的喷嘴小孔喷出。当高压漆离开喷嘴到大气中后，就立刻剧烈膨胀，雾化成极细的漆粒喷到工件表面上。它仅借压缩空气(46kg/cm2)驱动高压泵，使油漆增压，而压缩空气不直接与油漆接触，因此被增压的高压漆流中不混有压缩空气，故称之为高压喷涂。由于漆料中没有压缩空气存在，所以也就没有油漆与空气的混合物，飞扬到大气中去漆雾就较少。更重要的是，无气喷涂不需要空气雾化，飞散少，利用率高，大大降低了环境污染指数，减少了有害物质对漆工的危害。 1）、高压无气喷涂工艺可用于一般油漆喷涂。可喷涂的漆种有：船底漆、船壳漆、磁漆、红丹漆、环氧沥青漆、氯化橡胶铝粉漆、富锌底漆等。 2）、使用高压无气喷涂工艺生产效率高。手工涂刷每人每分钟仅刷0.30.35平方米，而高压喷涂每人每支喷枪可喷3.55.5平方米，可提高工效10倍，除去设备维护，清洗以及其他辅助工作所耗，故实际效率可提高5倍以上，对大面积喷涂效果更为显著。 3）、使用高压无气喷涂工艺漆膜质量好。用比较法对高压喷涂和手工刷漆两种工艺所喷涂的漆膜质量进行对比。手工涂刷漆用放大镜检查头道的漆膜表面，发现有许多小孔，第二道仍有某些小孔未被复盖掉，至第三道时，才将全部小孔复盖，用针剔破后，发现仅表面掩盖，仍未能与钢板接触。而用高压喷漆施工，一次喷涂就能渗入缝隙或凹陷处，除锈后的粗糙表面上更为适宜。高压喷涂所形成漆膜均匀紧密，光洁度好，防腐蚀性能测试比手工刷涂效果好。 喷涂的周围环境是直接和易燃的危险品接触的地方。在喷涂中，又常常挥发出对人体有害的气体。因此，在喷涂时，必须注意以下事项： 4）、安全工作:这项工作，是为了保证喷涂工作的顺利进行，预防事故的发生。 在喷涂之前，应要求操作人员熟悉喷涂设备的性能、使用方法和劳动保护的措施。 使用喷涂设备时，应检查电源和电线，电源是否符合设备规定，电线是否绝缘。 在高空作业时，应系安全带，下设安全网。桥板接头处要牢固，并有足够的宽度。 施工车间内的电线和照明灯，必须按防爆规定的原则进行安装，特别是照明灯应装有防爆玻璃罩。 5）、注意防火:油漆是易燃物品，各种油漆和溶剂，在施工时挥发出来的气体均能随时与空气混合，成为爆炸性气体。如果接触火种，就很容易发生爆炸和燃烧的危险。防火方面应注意以下几点： 在室内喷涂时，应禁止抽烟，附近不得有明火，防止火灾的发生。 在喷涂施工场所，除放置需要用的材料外，不得积贮多量易燃材料。车间出入口不得堆积货物，保持走道畅通。 喷漆车间及库房，应有足数量的灭火机，砂子，石棉毡及其它防火工具等。 施工完毕后，应清理车间内的一切用具和残余涂料、溶剂。如有余漆的，必须加盖盖紧或封闭。 清理揩过漆料的纱布等，集中后妥为存放，最好放在水桶内浸湿。 6）、施工环境:喷涂施工，是一种极细致的工艺，为了求得喷成的漆膜表面光亮鲜艳，必须保持车间内外洁净的环境。喷漆的施工车间最好与铸造修理车间有一定的距离，周围环境切勿有煤烟、潮气及尘土飞扬。 为了使喷成的漆膜光亮，干燥得快，施工车间内，不宜过湿和太冷，通风及光线要良好。车间内应装有排气通风设备，使在喷漆时飞散的气体和漆雾，迅速排出车间外，不致刺激人体，同时可使漆膜干燥无灰，不会产生漆膜失光的缺陷。 7）、劳动保护:在喷涂时所形成的漆雾，在漆膜干燥过程中所挥发出来的气体，都会有大量挥发性的溶剂。这种漆雾和气体浓度高时，容易刺激和影响人体的中枢神经系统，轻则出现头晕目眩，恶心胸闷等现象，重则瞳孔放大，食欲减退，甚至不知不觉的慢性中毒。因此，只要在施工中注意劳动卫生保护，是可以避免的，预防方法：喷涂施工之前，应将门和窗打开，门窗架上应装有尼龙丝的纱窗和纱门。开启排气通风设备，使空气畅通，加速漆雾和气体的流散。 喷漆时，应穿工作服，戴手套和口罩，不使漆雾和气体碰到人体或吸入口中。 喷漆完要淋浴。在受到漆雾和气体直接影响的皮肤上，可涂凡士林，油脂或润肤油膏，不使皮肤变干或开裂。 在喷漆房工作，如感到头痛、眩晕、心悸或恶心，应即离开工作地点，到空气新鲜处休息，严重的应去医院治疗。 高压无气喷涂技术已逐步在造船、机车车辆、机械其他各种喷涂方法所不能比拟，越来越引起人们在喷涂作业上的普遍重视。高压无气喷涂在改善劳动条件方面，是比一般压缩空气喷漆减少了很多漆雾，是有所改善，而与一般手工刷漆相比，还是有少量漆雾，特别是在舱室或容器内喷涂时，还得采取一定的劳动保护措施。同时，高压天气喷涂工艺对大面积喷涂是适用的，而对一般小面积喷涂有着局限性，不宜采用。在北方地区冬季严寒天气条件下施工，应配好没漆加热设施。（11）、无气喷涂施工工艺：在无空气情况下，高压无气喷涂设备中的涂料可被加压至0.63.6Mpa，通过一只特制的硬质合金喷嘴，能用以涂覆各种厚度的涂料。 1）、流量是指无气喷涂设备每分钟所喷出的涂料量。2）、喷涂带在喷涂施工中，喷枪沿着工件表面移动，工件上被涂上一定面积的涂料，一般呈带状。3）、主要设备 无气喷涂设备无气喷涂设备按其工作参数分类（见表1）表1 无气喷涂设备分类表 类别设备流量L/min设备可喷涂最高粘度压力Mpa12402.2225602.535.59101003.6注：涂料的粘度测定按GB1723-79漆膜粘度测定方法进行。 空气压缩机使用气动式无气喷涂设备必须与空气压缩机配套。4）、涂漆前的表面处理 对表面有油污的工件必须进行完善的脱脂处理，脱脂后的工件不允许有再污染。工件表面的锈或氧化皮可采用电动方法去除。 经除锈后的工件表面不允许有残存腐蚀现象； 经除锈后的工件表面必须用于燥的压缩空气仔细清除表面锈尘。经除锈处理的工件表面转化膜必须均匀，完善。 5）、喷涂工艺 设备和涂料的选择a根据涂料的施工粘度及被涂工件的大小选用高压无气喷涂设备（以下简称“设备”）。 对于几何形状复杂、被涂工件较小，涂料的施工粘度较低等情况，应选用第一类设备。 对于表面积较大的工件应选用第二类和第三类设备。 对于施工粘度较高的涂料应选用第三类设备。 对于厚浆型高粘度的涂料或特种涂料应选用第四类设备。b根据各类设备的使用说明书进行操作准备工作。c喷嘴应根据涂料要求及各设备生产厂所列的喷嘴系列选用。d根据所使用的设备调整涂料的施工粘度。喷涂操作a喷枪与工件之间的距离控制在250400mm之间。b喷枪尽量与工件表面成直角。c喷枪（或工件）移动速度为0.31.5m/s。d各喷涂带上应有1/3的宽度是重叠的，尽可能达到均匀的厚度。e从喷涂泵到喷枪之间的连接接管长度一般不宜超过50mm。(12)、施工注意事项 1)施工环境应尽量保持干净，对于喷涂较大的涂料操作时应采取防护措施。2)设备使用完毕或停置间隔4小时以上时，必须将设备认真清洗干净。3)严禁将喷枪对着人，以免发生事故。4)在施工过程中设备必须接地，防止由于静电作用发生事故。(13)、涂层的外观要求 1)涂层表面色泽均匀，平整光滑，无流挂，不产生明显桔纹，不允许存大各类污物及斑痕等。2)特殊涂层的外观应符合用户与厂方协商的要求。(无气喷涂设备)（五）、工期及施工进度计划为了工程能保质保量按时顺利完成，我公司制订了切实可行的工期保证措施。在充分保证包装、运输环节确保进度外，在安装现场还将采取以下措施： 1、采用施工进度计划与周、日计划相结合的方法进行施工进度和管理，并配套制订措施、计划，设备、劳动力数量安排实施适当的动态管理。 2、合理安排施工进度，通过各控制点工期目标的实现来确保总工期目标的实现。 3、成熟的施工工艺和新工艺方法相结合，尽可能缩短工期。 4、准备好预备喷涂机零部件，带足备件、施工机械和工具，以保证现场的问题在现场解决，不因材料或组织的脱节而影响工期。 5、所有油漆由检验员专门核对，确保工程质量。 7、严格完成当日施工计划工作量，不完成不收工，必要时可适当加班加点或加夜班完成，管理人员应及时分析工作中存在的问题并采取对策。 8、准备好照明灯具和线缆，以确保在加夜班时有充分的照明，为夜班工作创造条件。名称进度1-9天10-18天19-27天28-36天37-45天总工期脚手架搭设彩钢板拆除彩钢板安装防腐处理脚手架拆除零星修补竣工验收（六）、质量目标、质量保证体系及技术组织措施6.1质量目标：质量合格，争创优质工程。6.2管理机构图6.3质量保证措施 1、本工程严格按照ISO9001的管理标准执行，开工前先明确工程创优目标，完善工程质量管理体系及措施： 2、本工程安装应按施工组织设计进行，施工程序必须保证涂料稳定性和不导致变色及流淌。 3、本工程材料存放场地应平整干燥，通风，涂料应按各种类、型号分区存放，涂料仓库应配置灭火器，并应禁止明火，相同型号的涂料叠放时，各层应在同一垂直线上，以减少占地面积。 4、施工前，应按涂料明细表和进场查验产品合格证设计文件。应根据施工顺序，专业人员供应及运输。贯彻原材料，检验制度，施工员应会同质量检查员对材料进行复检，加强质量监督工作。 5、防腐涂层施工，应根据工程特点编制相应的工艺，在根据现场勘查，施工时不断更新施工方法，减少材料浪费，保证施工工期。应在施工前进行工艺试验，编制相应的施工工艺。 6、除锈施工进行的同时，应在除锈完成部位进行清扫，因本工程在屋顶施工，要防止环境污染，若条件许可，可采用吸尘器进行清扫，除锈完成3小时内，经管理部门检查合格，喷涂底漆。 7、为满足工程工期，底漆在检查合格后，面漆可随即进行施工，每道工序均需检查验收。 8、根据油漆测定标准，按照招标文件要求进行涂漆、选漆，完工后进行厚度检测。 9、防腐工程质量保证体系 10、必须遵循的质量原则： 、施工前技术人员应熟悉施工图和有关技术资料，熟悉工程，了解施工及验收标准编制专业施工方案。 、熟悉工艺及时掌握施工进度。 、施工完毕后应进行自检，并填写施工自检及纪要、明细图。 、开工前技术人员应对班组进行认真细致的交底，掌握施工要点，为保证安装质量打好基础。 、从施工准备到竣工投入运行的整个施工过程中，每一步骤都必须严格把关，切实保证质量，人员严格按规程要求操作，同时质量体系加强监督检查，保证每一环节的质量。 、在施工中贯彻施工规范、规程和评定标准及监理方现场指导，技术人员的书面技术要求施工。 、对操作喷涂机人员进行二次培训，培训期为7天，培训合格后方能进行作业施工。 、进行工序交底工作，上道工序结束，对下道工序应建立交接制度，首先由上道工序人员进行交底，下道工序发现上道工序不合格者，有权拒绝施工，在上级部门对此核实前，应保
