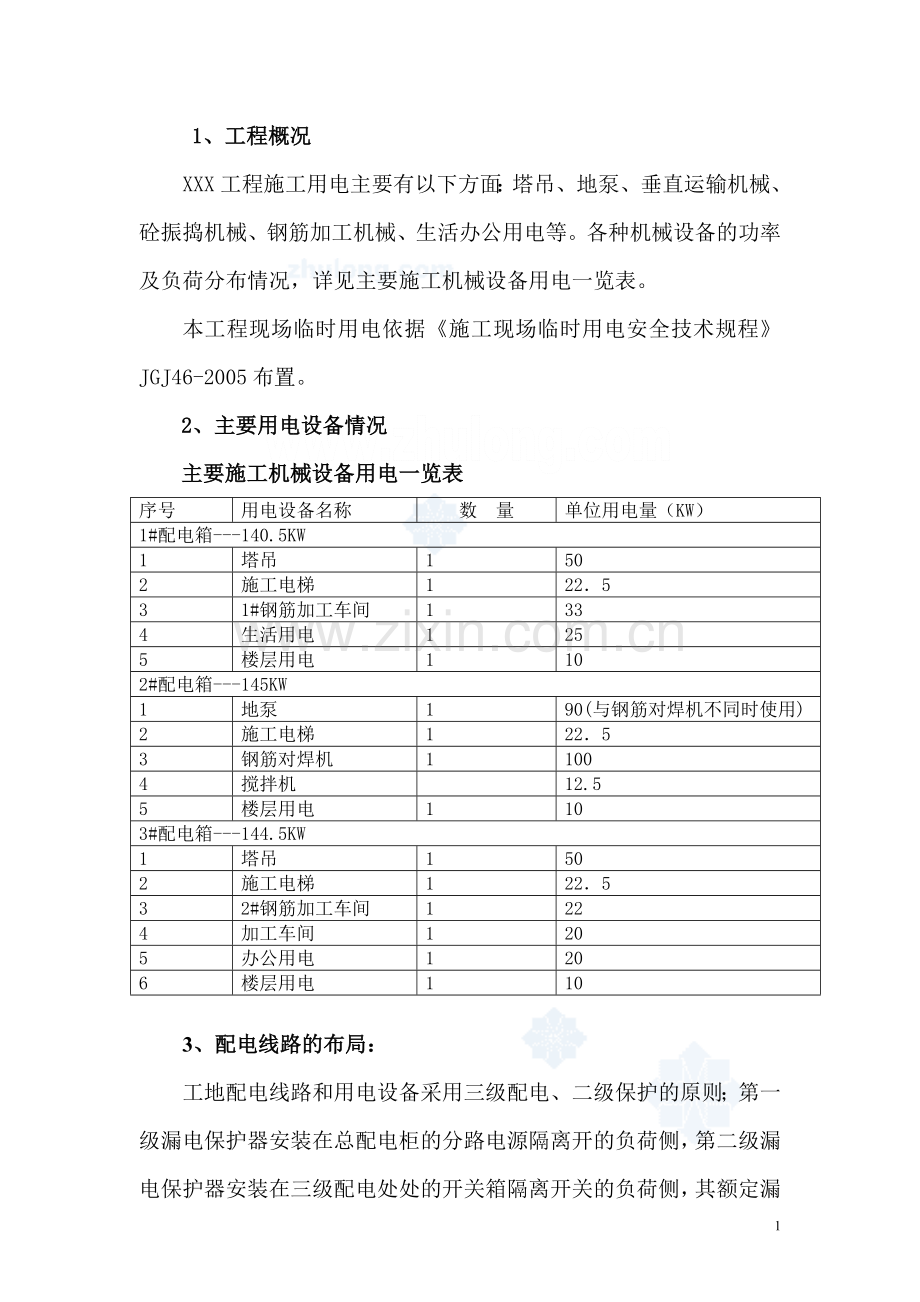

XXX工程临时用电施工组织设计目     录1、工程概况12、主要用电设备情况13、配电线路的布局14、工地临时供电计算25、配电线路敷设要求66、接地电阻要求67、施工现场临时用电管理办法78、施工现场临时用电安全技术要求89、安全用电技术措施1910、电器防火措施1911、附图201、工程概况XXX工程施工用电主要有以下方面：塔吊、地泵、垂直运输机械、砼振捣机械、钢筋加工机械、生活办公用电等。各种机械设备的功率及负荷分布情况，详见主要施工机械设备用电一览表。本工程现场临时用电依据施工现场临时用电安全技术规程JGJ46-2005布置。2、主要用电设备情况主要施工机械设备用电一览表序号用电设备名称数  量单位用电量（KW）1#配电箱-140.5KW1塔吊1502施工电梯122531#钢筋加工车间1334生活用电1255楼层用电1102#配电箱-145KW1地泵190(与钢筋对焊机不同时使用)2施工电梯12253钢筋对焊机11004搅拌机12.55楼层用电1103#配电箱-144.5KW1塔吊1502施工电梯122532#钢筋加工车间1224加工车间1205办公用电1206楼层用电1103、配电线路的布局：工地配电线路和用电设备采用三级配电、二级保护的原则；第一级漏电保护器安装在总配电柜的分路电源隔离开的负荷侧，第二级漏电保护器安装在三级配电处处的开关箱隔离开关的负荷侧，其额定漏电动作电流一般不大于30mA，额定漏电动作时间0.1秒。4、工地临时供电计算建筑工地临时供电计算包括：选择电源，计算用电总量，确定导线截面面积并布置配电线路。4.1、选择电源根据甲方指定，在施工现场东165米处变压器经过合立、市一建两家单位由主电缆引到总配电箱（编号为O）作为本工程施工用电一级配电箱，从该配电箱内引出三根主电缆，形成三个二级配电箱（编号分别为1、2、3#）供现场施工及照明使用。见下图1#配电箱配电室0#配电箱2#配电箱3#配电箱4.2、工地各段用电量计算 施工现场用电量大体上可分为动力用电量和照明用电量两类。在计算用电量时，应考虑以下几点：a.全工地使用的电力机械设备、工具和照明的用电功率；b.施工总进度计划中，施工高峰期同时用电量；c.各种电力机械的利用情况。1#配电箱用电量计算由式18-26(筑施工计算手册第18条“临时设施工程”)P11.24 K1P 1.240.7140.5122KW2#配电箱用电量计算由式18-26P21.24 K1P 1.240.7145125.8KW3#配电箱用电量计算由式18-26P31.24 K1P 1.240.70144.5125KW4.3、总电缆及各段电缆配电导线截面积配电导线要正常工作，必须具有足够的力学强度、耐受电流通过所产生的温升并且使得电压损失在允许范围内。配电导线截面一般根据用电量计算允许电流进行选择，然后再以允许电压降及机械强度加以校核。a.按机械强度确定导线必须具有足够的机械强度以防止受拉或机械损伤而折断在各种不同敷设方式下，导线按机械强度要求所必须的最小截面参考有关资料b.按允许电流强度选择导线必须能承受负荷电流长时间通过所引起的温升三相四线制线路上的电流强度可按下式计算：Il=1000P/（3Ul COS）      （18-28）式中Il线路工作电流值（A）；P功率（W）；Ul电压（V）；COS功率因数，临时电网取0.70.75。制造厂家根据导线的容许温升，制定了各类导线在不同的敷设条件下的持续容许电流值（详见有关资料），选择导线时，导线中的电流不能超过此值c.按容许电压降确定导线上引起的电压降必须限制在一定限度内。配电导线的截面可用下式确定：S=PL/C      （18-30）式中S导线断面积（mm）；P负荷电功率或线路输送的电功率（KW）；L送电路距离（m）；M负荷矩（KWM）即P计L之积C系数，视导线材料、送电电压及配电方式而定；铜线选77容许的相对电压降（即线路的电压损失百分比）。照明电路中容许电压降不应超过2.57，本工程选=7。所选用的导线截面应同时满足以上三项要求，即以求得的三个截面积中最大者为准，从导线的产品目录中选用线芯。通常先根据负荷电流的大小选择导线截面，然后再以机械强度和允许电压降进行复核。将Ul380V、COS0.75代入式（18-28），可简化得：Il=1000P/（3Ul COS） 1000P/1.73*380*0.752P即表示1KW耗电量等于2A电流。1#配电箱电源电缆截面选择及校核Il=2P1=2*122244A查表18-24选用VV22-3*702+2*352铜芯电缆直埋敷设。该电缆允许电流为265A。满足要求。按导线允许电压降进行校核：该段导线总长度为60m，=PL/CS172*60/77*70=1.9<7满足要求。2#配电箱电源电缆截面选择及校核I2=2P2=2*125.8251A查表18-24选用VV22-3*702+2*352铜芯电缆直埋敷设。该电缆允许电流为265A。满足要求。按导线允许电压降进行校核：该段导线总长度为50m，=PL/CS172*50/77*70=1.6<7满足要求。3#配电箱电源电缆截面选择及校核I3=2P3=2*125250A查表18-24选用VV22-3*702+2*352铜芯电缆直埋敷设。该电缆允许电流为265A。满足要求。按导线允许电压降进行校核：该段导线总长度为60m，=PL/CS172*80/77*70=2.5<7满足要求。总配电箱电源电缆选用   Il=I总= ( Il + I2+ I3) = (244+251+250) =745A故甲方应提供一个745A以上电流的负荷开关才能满足使用要求，查表18-24，选用VV22-3*1202+2*752铜芯电缆两根并联直埋敷设作为本工程总配电箱（编号为O）的进线电源电缆。每根电缆允许电流为375A。按导线允许电压降进行校核：该段导线总长度为60m，=PL/CS172*165/77*240=1.54<7满足要求。5、配电线路敷设要求：配电箱及电器安装均应符合安全技术规范标准要求，配电相均为铁制箱，进出线孔应有绝缘保护圈；零线应装有端子板，保护零线不得装设开关或熔断器，配电箱及电气设备应有防雨及防潮保护措施。6、接地电阻要求：重复接地不大于10欧姆，塔吊的防雷接地不大于4欧姆。7、施工现场临时用电管理办法7.1、 项目电工班每周对用电单位进行一次自检，各种电箱内的电气元件应保持清洁，对箱内乱接线的行为坚决制止，并按规定处罚。7.2、项目安全部与用电负责人，每月对现场的电箱（固定、移动）用电机械设备的安全接地，现场电线进行一次全面的检查，奖优罚劣。7.3、项目安全部组织专业电气人员，每月进行一次大检查维修，工作时穿好戴好绝缘用品。7.4、临时用电工程的定期检查时间：施工现场每月一次；基层公司每季一次。基层公司检查时，应复查接地电阻值。7.5、发现重大隐患时，要及时上报主管部门或安全部门。7.6、电气作业人员认真执行规范，正确连接导线，接线柱要压牢，压实。多股导线要用端子或刷锡后再与设备连接，以防加大电阻引起火灾。7.7、施工现场严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于30CM，室内不准使用超过100W的灯泡，严禁使用床头灯。7.8、 使用电焊机时要执行用火证制度，并有人监护，施焊周围不要有易燃物，并配备防火设备。7.9 、作好塔吊、电梯施工主体的防雷装置。配电箱、开关箱内严禁放杂物及易燃物品，并派专人定期清扫。7.10、建立防火检查制度，强化电气防火领导制度。8、施工现场临时用电安全技术要求8.1、电工作为特殊作业人员须经正式培训考试合格，取得合格证书，方可上岗，并按章操作。8.2、在施工现场专用的中性点直接接地的动力线路中必须采用TN-S接零保护系统。8.3、施工现场必须按“三级配电两级保护”设置，开关箱并做到“一机、一闸、一漏、一箱”。8.4、施工现场所有用电设备，除作保护接零外，必须在设备负荷线的首端处设置漏电保护装置。8.5、开关箱内的漏电保护器其额定漏电动作电流应不大于30MA,额定漏电动作时间应小于或等于0.1s。8.6、必须实行“一机一闸”制，严禁同一个开关直接控制二台及二台以上用电设备（含插座）。8.7、配电箱、开关箱应装设在干燥、通风及常温场所，周围应有足够二人同时工作的空间和通道。8.8、不允许使用木质电箱和金属外壳木质底板。8.9、所有配电均应标明其名称、用途，并作出分路标记。8.10、所有配电箱门应配锁，配电箱和开关箱应有专人负责。8.11、保护零线不得装设开关和熔断器，并使用绿/黄双色线。在任何情况下，都不得使用绿/黄双色线作负荷线。8.12、开关箱应按规范架设。进、出线应从配电箱、开关箱下方穿行，并采取防雨、防尘措施。8.13、照明灯具的外壳必须作保护接零。单相回路的照明开关箱内必须装设漏电保护器。8.14、维修或拆除临时用电工程，必须由电工完成电工等级应同工程的难易程度和技术复杂性相适应。8.15、各类用电人员应做到：A：掌握安全用电基本知识和所用设备的性能；B：使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好严禁设备带“病”运转；C：停用的设备必须拉闸断电，锁好开关箱；D：负责保护所用设备的负荷线、保护零线和开关箱发现问题，及时报告解决；E：搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。8.16、当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求作保护接零，或作保护接地不得一部分设备作保护接零，加一部分设备作保护接地。8.17、保护零线要求：保护零线不得装设开关或熔断器；保护零线的截面，应不小于工作零线的截面，同时必须满足机械强度要求保护零线架空敷设的间距大于12m时，保护零线必须选择不小于10mm的绝缘铜线或不小于16mm的绝缘铝线；与电气设备相连接的保护零线应为截面不小于2.5mm的绝缘多股铜线保护零线的统一标志为绿/黄双色线在任何情况下不准使用绿/黄双色线作负荷线；保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。保护零线每一重复接地装置的接地电阻值不应大于4。在工作接地电阻允许达到4地电力系统中，所有重复接地的并联等值电阻不应大于4；电气设备应采用专用芯线作保护接零，此芯线严禁通过工作电流。手持式用电设备的保护零线，应在绝缘良好的多股铜线橡皮电缆内。其截面不得小于1.5mm；其芯线颜色为绿黄双色。施工现场所有用电设备，除作保持接零外，必须在设备负荷线的首端处设置漏电保护装置。8.18、正常情况时，下列电气设备不带电的外露导电部分，应做保护接零：电机、变压器、电器、照明器具、手持电动工具的金属外壳；：电气设备传动装置的金属部件；：配电屏下控制屏的金属部件；：室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门；：电力线路的金属保护管、敷线的钢索、起重机轨道、滑升模板金属操作平台等；：安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架。8.19、施工现场内的起重机，井字架及龙门架等机械设备，若在相邻建筑物、构筑物的防雷装置的保护范围以外，如在表22规定范围内，则应安装防雷装置。若最高机械设备上的避雷针，其保护范围按60计算能够保护其它设备，且最后退出现场，则其它设备可不设防雷装置。施工现场内机械设备需安装防雷装置的规定地区年平均雷暴日（天）机械设备高度（m）155015403240902090及雷害特别严重的地区12各机械设备的防雷引下线可利用该设备的金属结构体，但应保证电气连接机械设备上的避雷针（接闪器）长度应为1至2m。8.20、电缆敷设要求：为满足机械强度要求，绝缘铝线截面不小于16mm，绝缘铜线截面不小于10mm。电缆干线应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。电缆在室外直接根据敷设的深度应不小于0.7m，并应在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层。电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。埋地敷设电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。电缆接头应牢固可靠；并应做绝缘包扎，保持绝缘强度，不得承受张力。在建高层建筑的临时电缆配电必须采用电缆埋地引入。电缆垂直敷设的位置应充分利用在建工程的竖井、垂直孔洞等到，并应靠近负荷中心，固定点每楼层不得少于一处。电缆水平敷设宜沿墙或门口固定，最大弧垂距地不得小于1.8m。821、配线要求：室内配线必须采用绝缘导线采用瓷瓶、瓷（塑料）夹等敷设，距地面高度不得小于2.5m。进户线过墙应穿管保护，距地面不得小于2.5m，并应采取防雨措施。潮湿场所或埋地非电缆配线必须穿管敷设，管应密封采用金属管敷设时必须作保护接零。8.22、配电箱（开关箱）安装要求：动力配电箱与照明电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m，开关箱应由末级分配电箱配电配电箱、开关箱应装设在干燥、通风及常温场所；配电箱、开关箱周围应有足够二人同时工作的空间和通道不得堆放任何妨碍操作、维修的物品；不得有灌木、杂草。应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内。金属板与配电箱箱体内应作电气连接；箱内的开关电器（含插座）应接其规定的位置紧固在电器安装板上，不得歪斜和松动；箱内的连接线应采用绝缘导线，接头不得松劲，不得有外露带电部分。配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。配电箱、开关箱必须防雨、防尘；箱内的电器必须可靠完好，不准使用破损、不合格的电器。配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。进出线应加护套分路成束并做防水弯，导线束不得与箱体进、出口直接接触。移动式配电箱和开关箱的进、出线必须采用橡皮绝缘电缆。总配电箱应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或总自动开关和分路自动开关），以及漏电保护器。若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关。总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。总配电箱应装电压表，总电流表，总电度表及其它仪表。分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器（或总自动开关和分路自动开关）总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相适应。配电箱、开关箱内不得放置任何杂物，并应经常保持整洁；配电箱、开关箱内不得挂接其它临时用电设备。8.23、每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）开关箱的开关电器必须能在任何情况下都可以使用电设备实行电源隔离，而且箱中必须装设漏电保护器，漏电保护器的装设符合要求36V及36V以下的用电设备如工作环境干燥可免装漏电保护器。漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。漏电保护器的选择应符合国标GB6829-86漏电电流动作保护器（剩余电流动作保护器）的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1S。总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和额定漏电时间应作合理配合，使其具有分级分段保护的功能。漏电保护器必须按产品说明书安装使用。对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查特性，发现问题及时修理或更换。8.24、手动开关电器只许用于直接控制照明电路和容量不大于5.5kW的动力电路，其他动力电路应采用自动开关电器或降压起动装置控制。施工现场中一切电动建筑机械和手持电动工具的选购、使用、检查和维修必须遵守下列规定：A：选购的电动建筑机械、手持电动工具和用电安全装置，符合相应的国家标准、专业标准和安全技术规程；并且有产品合格证和使用说明书；B：建立和执行专人专机负责制，并定期检查和维修保养。手持电动工具中的类工具和类工具可不做保护接零。电动建筑机械或手持电动工具的负荷线，必须按其容量选用无接头的多股铜芯橡皮护套软电缆。其性能应符合国标GB  1169-74通用橡套软电缆的要求。其中绿/黄双色线在任何情况下只能用作保护零线或重复接地线。一般场所应选用类手持式电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间小于0.1S的漏电保护器。若采用类手持式电动工具，还必须作保护接零。手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头。手持式电动工具的外壳、手柄、负荷线、插头、开关等必须完好无损，使用前必须作空载检查，运转正常方可使用。8.25、所有配电箱均应标明其名称、用途，并作出分路标记。所有配电箱门应配锁，配电箱和开关箱应由专人负责。所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具。8.26、所有配电箱、开关箱在使用过程中必须按照下述操作顺序。A：送电操作顺序为：总配电箱分配电箱开关箱；B：停电操作顺序为：开关箱分配电箱总配电箱（出现电气故障的紧急情况除外）。施工现场停止作业一小时以上时，应将动力开关箱断电上锁。配电箱的操作人员必须符合要求，并熟悉开关电器的正确操作方法。8.27、塔式起重机、室外电梯、滑升模板的金属操作平台和需要设置避雷装置的井字架等，除应做好保护接零外，还必须按规定做重复接地。设备的金属结构架之间应保证电气连接。塔式起重机的电气设备应符合国标GB5144-85塔式起重机安全规程中要求。8.28、夯土机械必须装设防溅型漏电保护器。其额定漏电动作电流不应大于15mA，额定漏电动作时间应小于0.1S。夯土机械的负荷线应采用耐气候型的橡皮护套铜芯软电缆。使用夯土机械必须按规定穿戴绝缘用品，应有专人调整电缆。电缆线长度应不大于50m。严禁电缆缠绕、扭结和被夯土机械跨越。多台夯土机械并列工作时，其间距不得小于5m；串列工作时，不得小于10m。夯土机械的操作扶手必须采取绝缘措施。焊接机械应放置在防雨和通风良好的地方。焊接现场不准堆放易燃易爆物品。交流弧焊机变压器的一次侧电源线长度应不大于5m，进线处必须设置防护罩。焊接机械的二次线宜采用YHS型橡皮护套铜芯多股软电缆。电缆的长度应不大于30m。平板振动器、地面抹光机、水磨石机的负荷线必须采用耐气候型的橡皮护套铜芯软电缆水泵的负荷线必须采用YHS型防水橡皮护套电缆，不得承受任何外力。8.29、现场照明应采用高光效、长寿命的照明产品；对需要大面积照明的场所，应采用高压汞灯、高压钠灯或混光用的卤钨灯。照明器的选择应按下列环境条件确定：A：正常湿度时，选用开启式照明器；B：在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器；C：在振动较大的场所，选用防振型照明器；D：对有酸碱等强腐蚀的场所，采用耐酸碱型照明器。照明器具和器材的质量均应符合有关标准、规范的规定，不得使用绝缘老化或破损的器具和器材。照明系统中的每一单相回路上。灯具和插座数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。使用行灯应符合下列要求：A：电源电压不超过36V；B：灯体与手柄应坚固、绝缘良好并耐热耐潮湿；E：灯头与灯体结合牢固，灯头无开关；F：灯泡外部有金属保护网；G：金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。照明变压器必须使用双绕组型，严禁使用自耦变压器；照明灯具的金属外壳必须作保护接零。单相回路的照明开关箱（板）内必须设漏电保护器。室外灯具距地面不得低于3m，室内灯具不得低于2.4m。投光灯的底座应安装牢固，按需要牟光轴方向将枢轴拧紧固定。螺口灯头及接线应符合下列要求：A：相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端；B：灯头的绝缘外壳不得有损伤和漏电。暂设工程的照明灯具宜采用拉线开关开关安装位置符合下列要求：A：拉线开关距地面高度为23m，与出、入口的水平距离为0.150.2m拉线的出口应向下：B：其它开关距地面高度为1.3m，与出、入口的水平距离为0.150.2m严禁将插座与搬把开关靠近装设；严禁在床上装设开关。电器、灯具的相线必须经开关控制，不得将相线直接引入灯具。8.30、携带式变压器的一次侧电源引线应采用橡皮护套电缆或塑料护套软线。其中绿/黄双色线作保护零线用，中间不得有接头，长度不宜超过3m，电源插销选用有接地触头的插销。8.31、工作零线截面就按下列规定选择：A：单相及二相线路中，零线截面与相线截面相同；B：三相四线制线路中，当照明器为白炽灯时，零线截面按相线载流量的50选择；当照明器为气体放电灯时，零线截面按最大负荷相的电流选择；C：在逐相断的三相照明电路中，零线截面与相线截面相等；若数条线路共用一条零线时，零线截面按最大负荷相的电流选择。9、安全用电技术措施：9.1、所有参加施工的人员必须遵守建筑安装工人安全技术操作规程，不得无证进行电工作业。9.2、配电线路、机电线路必须按照正确的位置、走向布设，禁止临时乱接乱拉，禁止将电源线直接绑在钢管等金属物上。9.3、线路的安全距离必须满足规范要求，如因受现场等原因限制达不到安全距离时，必须增设屏障、遮栏、围栏或保护网等 防护措施，并悬挂醒目的警告标识牌。9.4、各种电动机械设备，必须按规定做保护接零。禁止同一电网的设备接零 、接地混用。9.5、开关箱必须设门加锁并按规定 位置架设。进出线应从开关箱的下方穿行，并采取防雨、防尘措施。箱内必须设汛电保护开关。实行“一机一闸”挂牌制。机电操作人员因故离开岗位时必须拉闸断电，并锁好开关箱。9.6、照明线路的架设必须满足规范要求，特殊场所应按规定使用安全 用电。禁止照明线、动力线混合使用。10、电器防火措施10.1、健全现场防火组织，落实消防设备；制定防火制度、做好防火宣传教育。在易燃、易爆、火灾危险处挂设防火安全色标。10.2、不准使 用电炉、电热器具；木工车间、易燃易爆场所严禁烟火。10.3、照明设备应安装保险丝或自动开关装置，与可燃物之间应保持安全距离。灯泡上不准用布或纸包裹。10.4、高压碘钨灯等 照明设备的整流器不应装在可燃建筑物上。10.5、开关箱、配电箱内禁止存放易燃易爆物及杂物精品word文档可以编辑（本页是封面）【最新资料  Word版  可自由编辑！】 21
