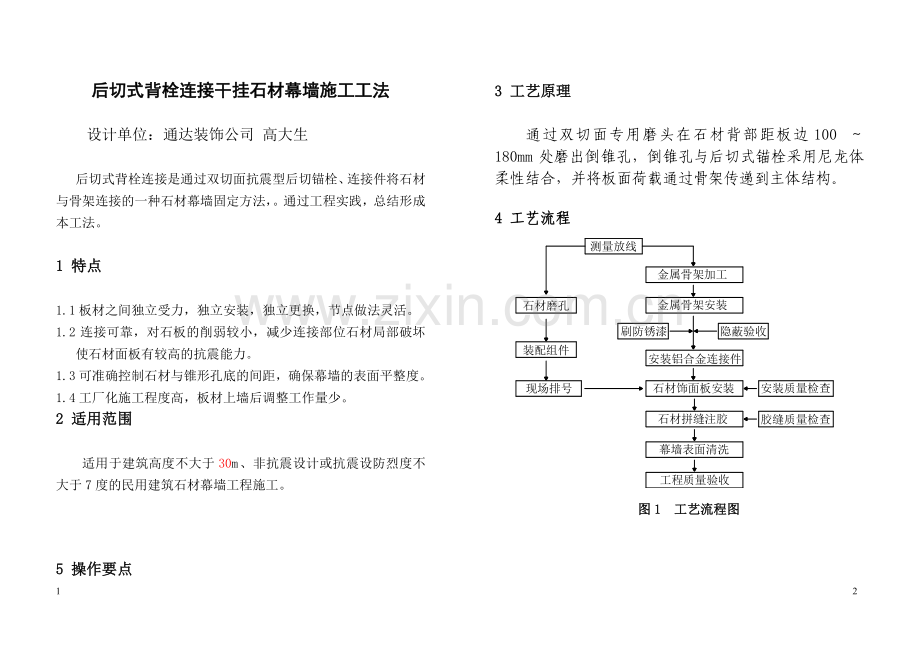

后切式背栓连接干挂石材幕墙施工工法设计单位：通达装饰公司 高大生后切式背栓连接是通过双切面抗震型后切锚栓、连接件将石材与骨架连接的一种石材幕墙固定方法，。通过工程实践，总结形成本工法。1 特点1.1板材之间独立受力，独立安装，独立更换，节点做法灵活。1.2连接可靠，对石板的削弱较小，减少连接部位石材局部破坏使石材面板有较高的抗震能力。 1.3可准确控制石材与锥形孔底的间距，确保幕墙的表面平整度。1.4工厂化施工程度高，板材上墙后调整工作量少。2 适用范围适用于建筑高度不大于30m、非抗震设计或抗震设防烈度不大于7度的民用建筑石材幕墙工程施工。3 工艺原理通过双切面专用磨头在石材背部距板边100180mm处磨出倒锥孔，倒锥孔与后切式锚栓采用尼龙体柔性结合，并将板面荷载通过骨架传递到主体结构。4 工艺流程 图1 工艺流程图1 25 操作要点3 45.1施工前准备： 主体结构混凝土强度不宜低于C25；后置锚固件按照设计和规范要求进行现场抗拉拔试验， 骨架安装前进行石材幕墙的“四性”试验。5.2测量放线：通过主体结构的基准轴线和水准点进行准确定位。5.3金属骨架加工、安装5.3.1 根据施工放样图检查放线准确与否，按照现场尺寸加工下料。5.3.2 安装完同立面两端的立柱后，拉通线按顺序安装中间立柱。5.3.3 将各施工水平控制线引至立柱上，用水平尺校核。5.3.4 按设计图纸要求安装横梁。若有焊接时，应对下方和相邻的已完工作面进行保护。焊接时，应采用对焊，减少焊接产生变形，并检查焊缝合格后刷防锈漆。5.4石材加工、磨孔5.4.1检查石材色差、尺寸偏差以及破损等情况，若有明显色差、缺棱、掉角等应进行更换，合格后将石材板块按图纸编号。5.4.2 石材与骨架通过子母连接件连接，在面板上下两边进行磨孔，孔位距边100180；横向间距不宜大于600。 连接件应选用锚栓生产厂家的配套产品；连接件与金属骨架的连接应严格按照现行规范要求采取防锈、防腐蚀措施。石材与锚栓的选择关系单块石材的重量（）石材厚度（）锚栓规格（）锚栓数量10020M6X12410025M6X15410030M6X184100 , 30020M8X124100 , 30025M8X154注：上表为常用规格，超规格的应通过具体计算定。5.4.3 用专用双切面磨孔设备进行石材磨孔和锚栓植入。磨孔设备的切削速度应达到12000转/分，保证高速无损拓孔。拓孔完成后，安装锚栓和连接件。5.4.3.1磨孔工艺采用专用设备磨削柱状孔底切锥体位拓孔清理石材孔双切面钻孔图钻孔尺寸要求(mm)锚栓规格M6M8M1012dz(允差+0.4-0.2)111315dh(允差0.3)13.50.315.50.318.50.3Hv(允差+0.4-0.1)10、12、15、18、2115、18、21、2515、18、21、25注：h的厚度由石材厚度允许公差决定。5.4.3.2锚栓植入工艺完成磨孔的石材置于专用工作台上复检孔径、孔深、拓底孔径、锚栓位置将装有弹性不锈钢套筒的锚栓装入孔中将锚栓紧固完成（可采用击胀式、旋入式、拉锚式）组件抗拉拔试验。注：（1）击胀式是用专用打入工具推进间隔套管，在推进期间迫使扩张片张开，与孔底石材形成接触点，并正好填满拓孔体积，和石材形成凸形结合，使应力均布，从而完成了无应力的锚固。此法适用于石材厚度25mm较厚、质韧石材。（2）旋入式是用扭力扳手，通过拧入力迫使扩张片张开，完成无应力锚固。此法适用于石材厚度25mm较厚石材。（3）拉锚式是采用专用的拉锚器，通过抽拉作用，完成无应力锚固。此法适用于厚度25 mm和质脆、易破损的石材。5.5石材饰面板安装 组装完成的石板材按照从下到上、从左到右的原则，依次卡入连接件安装即可。（安装节点图2、图3 所示） 图2 后切式背栓干挂石材幕墙横剖节点图 图3 后切式背栓干挂石材幕墙纵剖节点图 5.6 石材拼缝密封处理石材拼缝密封处理分为开敞式和密封式。5.6.1开敞式密封处理是采用在石材胶缝内侧增加挡水片，既保持石材内外等压，又可防止雨水溅入，能较好地解决挡雨的问题，且外观质量好。 5.6.2密封式处理是通过在胶缝外侧注密封胶5.6 5.6.2.1注胶前用带有凸头的刮板填装泡沫棒，保证胶缝的厚度和均匀性。选用的泡沫棒直径应略大于胶缝宽度。5.6.2.2 在胶缝两侧石材面粘贴纸面胶带作保护，用专用清洁剂或草酸擦洗缝隙处石材面，再用清水冲洗干净。5.6.2.3 注胶应均匀，无流淌现象，边打胶边用专用工具勾缝，使胶缝成型呈微弧凹面。5.6.2.4在大风和下雨时不允许注胶，不得有漏胶污染墙面。若墙面沾有胶液应立即擦去并用清洁剂及时清洗。5.6.2.5胶缝施工厚度应不大于3.5mm，宽度不宜小于厚度的2倍，胶缝应顺直表面平整。打胶完成后除去胶带纸。5.7施工完后，用清水及专用清洁剂将石材墙面擦洗干净，并按照要求进行保护剂施工。6 质量控制要求表1 石材表面质量要求(m2)项目质量要求0.10.3mm划伤长度小于100mm不多于2条擦伤不大于500mm2 注：石材花纹出现损坏为划伤。石材花纹出现模糊现象的为擦伤。表2 石材幕墙立柱、横梁的安装质量要求项 目允许偏差检查方法石材幕墙 立柱横梁安装 偏差宽度、高度30m10mm经纬仪30m宽度、高度60m15mm60m宽度、高度80m20mm80m宽度25mm表3 石材拓孔质量要求项目允许偏差检查方法直孔孔径-0.2 +0.4mm塞规检测仪、游标规锥形孔的口径0.3mm 塞规检测仪孔轴线的垂直度0.5mm主轴承直角度测试仪孔的同轴度0.5mm圆度仪5 6表4 石板安装质量要求项目允许偏差检查方法竖缝及墙面垂直缝幕墙层高3m2mm经纬仪幕墙层高3m3mm幕墙水平度(层高)2mm2m靠尺、钢板尺竖线直线度(层高)2mm2m靠尺、钢板尺横缝直线度(层高)2mm2m靠尺、钢板尺拼缝宽度(与设计值比)1mm卡尺表5 石材幕墙安装质量要求项目允许偏差检查方法幕墙垂直度幕墙高度30m10mm经纬仪30m幕墙高度60m15mm60m幕墙高度80m20mm竖向板材直线度3mm2m靠尺、塞尺横向板材水平度2000mm2mm水平仪同高度相邻两根横向构件高度差1mm钢板尺、塞尺幕墙横向水平度层高3m3mm水平仪层高3m5mm分格框对角线差对角线长度2000mm3mm3m钢卷尺对角线长度2000mm3.5mm7材料要求和施工机具 7.1 花岗石应材质密，弯曲强度8MPa，厚度25mm；石材、石材专用密封胶、金属骨架及其他配件的选用应符合现行行业标准金属与石材幕墙工程技术规范JGJ1332001的规定。 7.2 锚栓应采用不低于304的不锈钢制品，锚栓的质量必须经过有资质的检测机构进行检测，锚栓应具有合格证、产品质量保证书，提供其规格和各项力学性能指标7.3连接件选用铝合金制品，厚度3mm，根据具体计算选用T5或T6材质，应具有合格证、产品质量保证书。7.4 缓冲套应采用不低于304的不锈钢制品。 7.5施工机具：后切背栓石材拓孔机、电焊机、台钻、经纬仪、水平尺、靠尺、注胶枪、手提电钻、扳手、螺丝刀等。 8 劳动组织劳动组织可根据工程规模、进度要求及工程的技术复杂程度确定，按工艺流程主要由骨架制作、安装班组和石材开孔锚栓植入班组进行施工作业。如：每1000m2幕墙工程，劳动力组织为骨架制作10人，石材加工、钻孔及连接件安装8人，现场安装、调平10人，拼缝注胶2人。 9安全及环保措施9.1严格执行各项安全法规、安全技术规程的各项规定组7 8施工，做到安全文明施工。9.2应对操作人员进行安全教育，掌握和了解安全操作规程，做好安全技术交底工作，严禁违章作业。进入施工现场必须带好安全帽，高空作业时必须系安全带，不得违反脚手架或吊蓝的使用规定。禁穿“三鞋”，禁止赤脚、光背。9.3钢架的切割、焊接时，应有安全防护措施；石材开孔时，采取必要的防尘、降噪措施；锚栓植入石材孔时，应在铺有厚度大于5mm弹性硬橡胶垫的专用台面上施工，对破碎石材集中堆放处理。 9.4 在高层建筑幕墙安装与上部结构施工交叉作业时，结构施工层下方须架设挑出3m以上的防护装置。建筑在距地面3m左右，应搭设宽6m的水平安全网。 9.5施工现场临时用电采用TN-S系统，严格要求使用五芯电缆配电，系统采用“三级配电两级保护”，实行“一机、一闸、一漏、一箱”制度，配电箱进出线设在配电箱下端。9.6施工现场材料应堆放整齐，剩料严禁随意丢弃，做到工完料清。易燃品应隔离堆放，确保施工安全。9.7 应符合环保要求。10效益分析10.1石材安装后可立即承受荷载，实现上下板块的连续作业，提高了施工效率。10.2幕墙抗震性好，及有效减少挂件位置石材局部破裂，节约维修成本。10.3石材拓孔采用专用机具成批加工，精度好、效率高，大大加快了施工进度。10.4由于效率提高，该技术综合经济性能高，每1000m2幕墙比传统骨架幕墙节约成本约14300元。下面总结范文为赠送的资料不需要的朋友，下载后可以编辑删除！祝各位朋友生活愉快！员工年终工作总结【范文一】201x年就快结束，回首201x年的工作，有硕果累累的喜悦，有与同事协同攻关的艰辛，也有遇到困难和挫折时惆怅，时光过得飞快，不知不觉中，充满希望的201x年就伴随着新年伊始即将临近。可以说，201x年是公司推进行业改革、拓展市场、持续发展的关键年。现就本年度重要工作情况总结如下：一、虚心学习，努力工作(一)在201x年里，我自觉加强学习，虚心求教释惑，不断理清工作思路，总结工作方法，一方面，干中学、学中干，不断掌握方法积累经验。我注重以工作任务为牵引，依托工作岗位学习提高，通过观察、摸索、查阅资料和实践锻炼，较快地完成任务。另一方面，问书本、问同事，不断丰富知识掌握技巧。在各级领导和同事的帮助指导下，不断进步，逐渐摸清了工作中的基本情况，找到了切入点，把握住了工作重点和难点。(二)201x年工程维修主要有：在卫生间后墙贴瓷砖，天花修补，二栋宿舍走廊护栏及宿舍阳台护栏的维修，还有各类大小维修已达几千件之多!(三)爱岗敬业、扎实工作、不怕困难、勇挑重担，热情服务，在本职岗位上发挥出应有的作用二、心系本职工作，认真履行职责，突出工作重点，落实管理目标责任制。(一)201x年上半年，公司已制定了完善的规程及考勤制度。201x年下半年，行政部组织召开了年的工作安排布置会议年底实行工作目标完成情况考评，将考评结果列入各部门管理人员的年终绩效。在工作目标落实过程中宿舍管理完善工作制度，有力地促进了管理水平的整体提升。(二)对清洁工每周不定期检查评分，对好的奖励，差的处罚。(三)做好固定资产管理工作要求负责宿舍固定资产管理，对固定资产的监督、管理、维修和使用维护。(四)加强组织领导，切实落实消防工作责任制，为全面贯彻落实“预防为主、防消结合”的方针，公司消防安全工作在上级领导下，建立了消防安全检查制度，从而推动消防安全各项工作有效的开展。三、主要经验和收获在安防工作这两年来，完成了一些工作，取得了一定成绩，总结起来有以下几个方面的经验和收获：(一)只有摆正自己的位置，下功夫熟悉基本业务，才能更好适应工作岗位。(二)只有主动融入集体，处理好各方面的关系，才能在新的环境中保持好的工作状态。(三)只有坚持原则落实制度，认真统计盘点，才能履行好用品的申购与领用。(四)只有树立服务意识，加强沟通协调，才能把分内的工作做好。(五)要加强与员工的交流，要与员工做好沟通，解决员工工作上的情绪问题，要与员工进行思想交流。四、加强检查，及时整改，在工作中正确认识自己。(一)开展常规检查。把安全教育工作作为重点检查内容之一。冬季公司对电线和宿舍区进行防火安全检查。(二)经过这样紧张有序的一年，我感觉自己工作技能上了一个新台阶，做每一项工作都有了明确的计划和步骤，行动有了方向，工作有了目标，心中真正有了底!基本做到了忙而不乱，紧而不散，条理清楚，事事分明，从根本上摆脱了刚参加工作时只顾埋头苦干，不知总结经验的现象。就这样，我从无限繁忙中走进这一年，又从无限轻松中走出这一年，还有，在工作的同时，我还明白了为人处事的道理，也明白了，一个良好的心态、一份对工作的热诚及其相形之下的责任心是如何重要(三)总结下来：在这一年的工作中接触到了许多新事物、产生了许多新问题，也学习到了许多新知识、新经验，使自己在思想认识和工作能力上有了新的提高和进一步的完善。在日常的工作中，我时刻要求自己从实际出发，坚持高标准、严要求，力求做到业务素质和道德素质双提高。五、要定期召开工作会议，兼听下面员工的意见，敢于荐举贤才，总结工作成绩与问题，及时采取对策!六、存在的不足总的来看，还存在不足的地方，还存在一些亟待我们解决的问题，主要表现在以下几个方面：1、对新的东西学习不够，工作上往往凭经验办事，凭以往的工作套路处理问题，表现出工作上的大胆创新不够。2、本部有个别员工，骄傲情绪较高，工作上我行我素，自已为是，公司的制度公开不遵守，在同事之间挑拨是非，嘲讽，冷语，这些情况不利于同事之间的团结，要从思想上加以教育或处罚，为企业创造良好的工作环境和形象。3、宿舍偷盗事件的发生，虽然我们做了不少工作，门窗加固，与其公司及员工宣传提高自我防范意识，但这还不能解决根本问题，后来引起上级领导的重视，现在工业园已安装了高清视频监控系统，这样就能更好的预防被盗事件的发生。七、下步的打算针对201x年工作中存在的不足，为了做好新一年的工作，突出做好以下几个方面：(一)积极搞好与员工的协调，进一步理顺关系;(二)加强管理知识的学习提高，创新工作方法，提高工作效益;(三)加强基础工作建设，强化管理的创新实践，促进管理水平的提升。在今后的工作中要不断创新，及时与员工进行沟通，向广大员工宣传公司管理的相关规定，提高员工们的安全意识，同时在安全管理方面要严格要求自己，为广大公司员工做好模范带头作用。在明年的工作中，我会继续努力，多向领导汇报自己在工作中的思想和感受，及时纠正和弥补自身的不足和缺陷。我们的工作要团结才有力量，要合作才会成功，才能把我们的工作推向前进!我相信：在上级的正确领导下，cssm大安防的明天更美好!员工年终工作总结【范文二】一个人静静的站在窗边，看着路上一辆辆行驶的车辆，不由的想起了以前。转瞬间来到红牛已经一年多了，有过开心与欢乐，悲伤与泪水，还有坎坷。XX，崭新的一年，而现在已经过去了半年，在这半年里我又学到了很多的知识。在这半年的工作中我学到了许多平时学不到的岗位知识，尤其这几次停机时跟着设备维修人员一起检修设备时又让我对设备的工作原理有了更深了解，从而使我提高了岗位操作技能，更重要的是，在处理故障的同时，我能够熟练的将学到的新知识与操作技能相结合，减少了处理故障的时间，提高了处理故障的能力。同时也还存在着许多的不足与缺点。学到了什么：1现在对所在岗位的设备工作原理有了更进一步的了解，从而提高了处理故障的能力与技巧，减少了处理故障的时间。2对整条生产线也有了的了解，在其他岗位出现故障时自己也能过去帮上忙。3现在和相邻岗位的伙伴配合的更加默契了，在彼此的岗位出现故障时只要对方一个手势就会明白自己该做些什么。4在开班后会时通过主管描述生产线场的情况和岗位点评时悟出了什么情况重要。什么情况紧急，在同时出现多个突发事件时怎样能有条不紊的处理好每件事。5在观看“XX年度感动中国人物”颁奖典之后我感受到我们每个人都很平凡，但在平凡的人生中，也可以做出不平凡的事情，我们每个人都可以通过自己的努力实践，也可以从他们的身上吸取力量，不断前进。存在的不足与缺点：1在岗位出现较大的故障时有些手足无措心里还有些急躁，如果长时间没处理好的话心里还来气。2缺乏较好的工作方法，同样的一件事看别人做起来时觉得挺轻松，当轮到自己做的时候不但没做太好而且还累的满头大汗。3口语表达能力较差，在岗位之间的沟通或者是和伙伴们聊天的时候自己心里想的意思总是不能用理想的语句表达出来。下半年的目标：在今后的日子里，争取把自己不足的地方弥补回来，多加学习以提高自己的综合能力，上班时调整好自己的心态，多加认真，争取以零失误来回报公司对我的培养。最后，中心的祝愿公司的明天会更加的灿烂辉煌。员工年终工作总结【范文三】时光荏苒，XX年年很快就要过去了，回首过去的一年，内心不禁感慨万千时间如梭，转眼间又将跨过一个年度之坎，回首望，虽没有轰轰烈烈的战果，但也算经历了一段不平凡的考验和磨砺。非常感谢公司给我这个成长的平台，令我在工作中不断的学习，不断的进步，慢慢的提升自身的素质与才能，回首过往，公司陪伴我走过人生很重要的一个阶段，使我懂得了很多，领导对我的支持与关爱，令我明白到人间的温情，在此我向公司的领导以及全体同事表示最衷心的感谢，有你们的协助才能使我在工作中更加的得心应手，也因为有你们的帮助，才能令到公司的发展更上一个台阶，在工作上，围绕公司的中心工作，对照相关标准，严以律己，较好的完成各项工作任务。在作风上，能遵章守纪、团结同事、务真求实、乐观上进，始终保持严谨认真的工作态度和一丝不苟的工作作风，勤勤恳恳，任劳任怨。在生活中发扬艰苦朴素、勤俭耐劳、乐于助人的优良传统，始终做到老老实实做人，勤勤恳恳做事，勤劳简朴的生活，严格要求自己，在任何时候都要起到模范带头作用。今后努力的方向：随着公司各项制度的实行，可以预料我们的工作将更加繁重，要求也更高，需掌握的知识也更高更广。为此，我将更加勤奋的工作，刻苦的学习，努力提高文化素质和各种工作技能，为公司做出应有的贡献。即将过去的这一年，在公司领导及各部门经理的正确领导与协助下，我们的工作着重于公司的经营方针、宗旨和效益目标上，紧紧围绕重点展开工作，在紧张的工作之余，加强团队建设,打造一个业务全面，工作热情高涨的团队。作为一个管理者，对下属充分做到“察人之长、用人之长、聚人之长、展人之长”，充分发挥他们的主观能动性及工作积极性。提高团队的整体素质，树立起开拓创新、务实高效的部门新形象。我充分认识到自己既是一个管理者，更是一个执行者。要想带好一个团队，除了熟悉业务外，还需要负责具体的工作及业务，首先要以身作则，这样才能保证在人员偏紧的情况下，大家都能够主动承担工作。对此我向领导做如下工作报告：一、严于律已，自觉加强党性锻炼，党性修养和政治思想觉悟进一步提高一年来，我始终坚持运用马克思列宁主义的立场、观点和方法论，运用辩证唯物主义与历史唯物主义去分析和观察事物，明辨是非，坚持真理，坚持正确的世界观、人生观、价值观，用正确的世界观、人生观、价值观指导自己的学习、工作和生活实践，在思想上积极构筑抵御资产阶级民主和自由化、拜金主义、自由主义等一切腐朽思想侵蚀的坚固防线。热爱祖国，热爱中国共产党，热爱社会主义，拥护领导的管理思想，坚信社会主义最终必然战胜资本主义，对社会主义充满必胜的信心。认真贯彻执行党的路线、方针、政策，为加快社会主义建设事业认真做好本职工作。工作积极主动，勤奋努力，不畏艰难，尽职尽责，在平凡的工作岗位上作出力所能及的贡献。二、强化理论和业务学习，不断提高自身综合素质我重视加强理论和业务知识学习，在工作中，坚持一边工作一边学习，不断提高自身综合素质水平。(1)是认真学习“三个代表”重要思想，深刻领会“三个代表”重要思想的科学内涵，增强自己实践“三个代表”重要思想的自觉性和坚定性;认真学习党的十六大报告及十六届三中、四中全会精神，自觉坚持以党的十六大为指导，为进一步加快完善社会主义市场经济体制，全面建设小康社会作出自己的努力。(2)是认真学习工作业务知识，重点学习公文写作及公文处理和计算机知识。在学习方法上做到在重点中找重点，抓住重点，并结合自己在公文写作及公文处理、计算机知识方面存在哪些不足之处，有针对性地进行学习，不断提高自己的办公室业务工作能力。(3)是认真学习法律知识，结合自己工作实际特点，利用闲余时间，选择性地开展学习，学习了中华人民共和国森林法、森林防火条例、中华人民共和国土地管理法、广西壮族自治区土地山林水利权属纠纷调解处理条例、通过学习，进一步增强法制意识和法制观念。三、努力工作，按时完成工作任务一年来，我始终坚持严格要求自己，勤奋努力，时刻牢记公司制度，全心全意为公司创造利益的宗旨，努力实践公悸非逦计划性、前瞻性、领导性强;开拓进取，经常提出合理化建议并获采纳，完成较重的本职工作任务和领导交办的其它工作;讲究工作方法，效率较高;能按时或提前完成领导交办的工作，工作成绩比较突出，效果良好。四、在廉的方面：(1)严格执行和维护党的“四大纪律八项要求”，纪律、经济工作纪律，工作纪律。自觉做到与公司保持高度一致，不阳奉阴违、自行其是;遵守民主集中制，不独断专行、软弱放任;依法行使权力，不滥用职权、玩忽职守;廉洁奉公，不接受任何影响公正执行公务的利益;不允许他人利用本人的影响谋取私利; 公道正派用人，不任人唯亲、营私舞弊;艰苦奋斗，不奢侈浪费、贪图享受;务实为公司，员工，不弄虚作假、与公司争利。(2)在干部选拔任用工作中，认真执行行员管理暂行办法的有关规定，坚持公开、平等、竞争、择优的原则，推动协盛用人机制的改革，并逐步走向法治化的轨道。(3)严格执行各项规章制度，坚决纠正行业不正之风。本人以身作则，严格要求，坚持以制度用人，以制度管人，并引导、教育员工自觉执行协盛各项规章制度，树立爱公司如家、爱岗敬业的良好风尚。(4)密切联系客户，努力实现、维护、发展公司和客户的根本利益。本人牢固树立正确的权力观、地位观、利益观，树立为人民服务的思想，把客户满意不满意、拥护不拥护、赞成不赞成作为工作的出发点和落脚点，努力为公司办实事、办好事。为客户创造利润就是为公司创造价值。(5)按规定执行个人重大事项报告制度。总的来说，一年来，本人分管、协管的部门较多，工作范围广、任务重、责任大，由于本人正确理解上级的工作部署，坚定执行公司和领导的经营方针政策，严格执行公司的规章制度，较好地履行了作为行政职务和作为专业技术职务的职责，发挥了领导管理和组织协调能力，充分调动广大员工的工作积极性，较好地完成了分管和协管股室全年的工作任务。新的一年里我为自己制定了新的目标，那就是要加紧学习，更好的充实自己，以饱满的精神状态来迎接新时期的挑战。明年会有更多的机会和竞争在等着我，我心里在暗暗的为自己鼓劲。要在竞争中站稳脚步。踏踏实实，目光不能只限于自身周围的小圈子，要着眼于大局，着眼于今后的发展。我也会向其它同事学习，取长补短，相互交流好的工作经验，共同进步。征取更好的工作成绩。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
