外墙干挂施工方案.doc

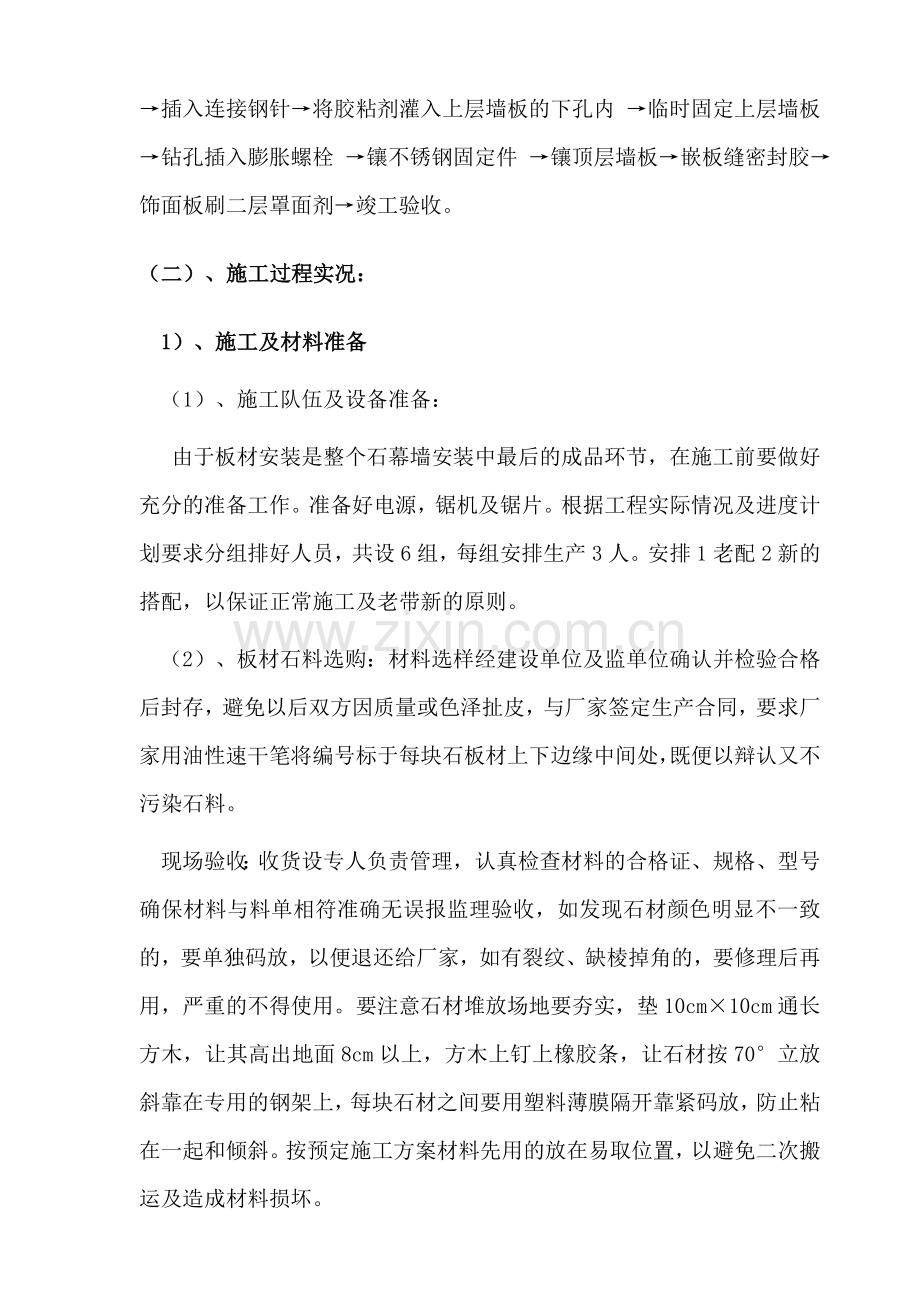

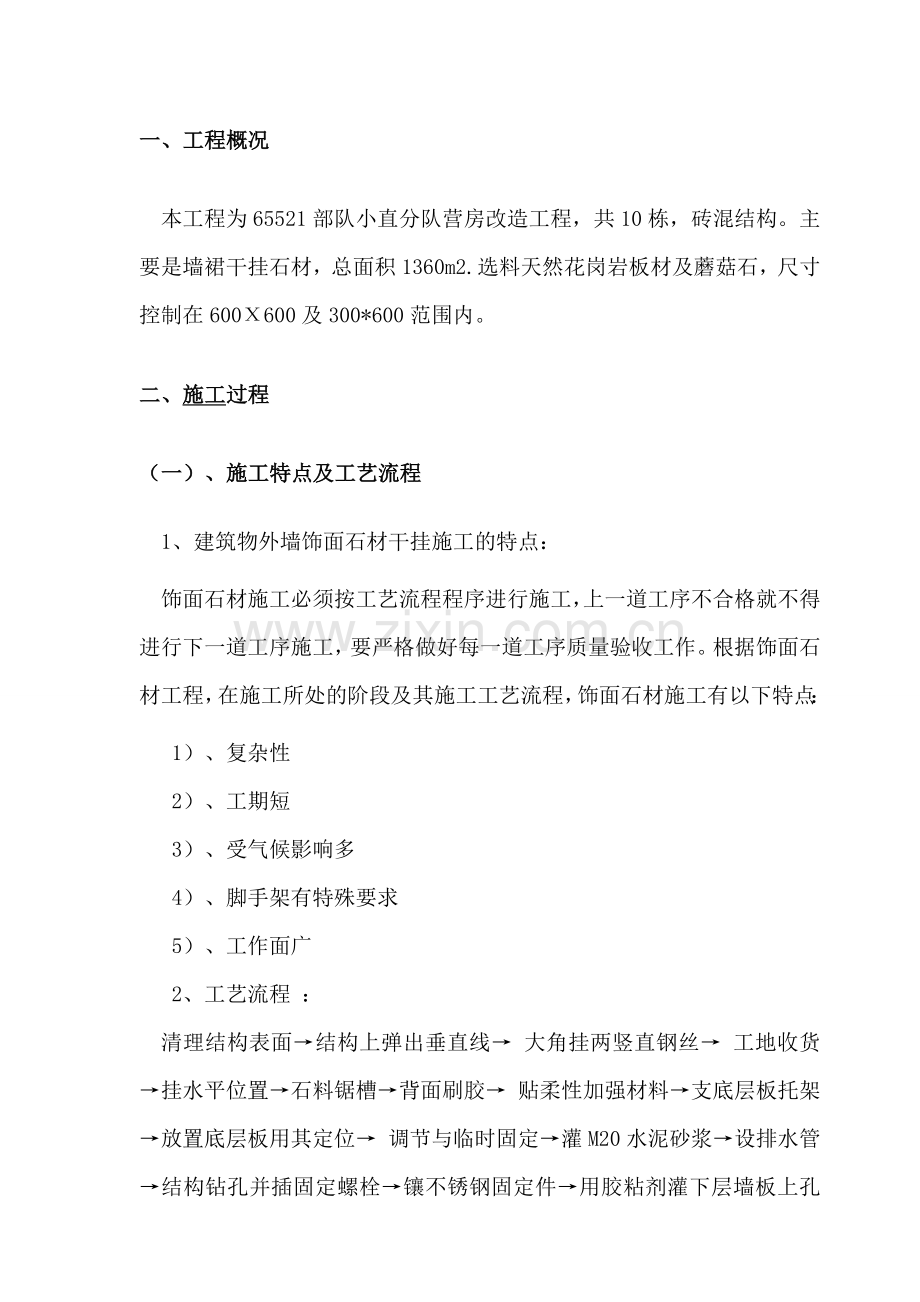

一、工程概况本工程为65521部队小直分队营房改造工程，共10栋，砖混结构。主要是墙裙干挂石材，总面积1360m2.选料天然花岗岩板材及蘑菇石，尺寸控制在600600及300*600范围内。二、施工过程（一）、施工特点及工艺流程1、建筑物外墙饰面石材干挂施工的特点：饰面石材施工必须按工艺流程程序进行施工，上一道工序不合格就不得进行下一道工序施工，要严格做好每一道工序质量验收工作。根据饰面石材工程，在施工所处的阶段及其施工工艺流程，饰面石材施工有以下特点：1）、复杂性2）、工期短3）、受气候影响多4）、脚手架有特殊要求5）、工作面广2、工艺流程 ：清理结构表面结构上弹出垂直线 大角挂两竖直钢丝 工地收货 挂水平位置石料锯槽背面刷胶 贴柔性加强材料支底层板托架放置底层板用其定位 调节与临时固定灌M20水泥砂浆设排水管 结构钻孔并插固定螺栓镶不锈钢固定件用胶粘剂灌下层墙板上孔 插入连接钢针将胶粘剂灌入上层墙板的下孔内 临时固定上层墙板钻孔插入膨胀螺栓 镶不锈钢固定件 镶顶层墙板嵌板缝密封胶饰面板刷二层罩面剂竣工验收。（二）、施工过程实况：1）、施工及材料准备（1）、施工队伍及设备准备：由于板材安装是整个石幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备好电源，锯机及锯片。根据工程实际情况及进度计划要求分组排好人员，共设6组，每组安排生产3人。安排1老配2新的搭配，以保证正常施工及老带新的原则。（2）、板材石料选购：材料选样经建设单位及监单位确认并检验合格后封存，避免以后双方因质量或色泽扯皮，与厂家签定生产合同，要求厂家用油性速干笔将编号标于每块石板材上下边缘中间处，既便以辩认又不污染石料。现场验收：收货设专人负责管理，认真检查材料的合格证、规格、型号确保材料与料单相符准确无误报监理验收，如发现石材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。要注意石材堆放场地要夯实，垫10cm10cm通长方木，让其高出地面8cm以上，方木上钉上橡胶条，让石材按70立放斜靠在专用的钢架上，每块石材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。按预定施工方案材料先用的放在易取位置，以避免二次搬运及造成材料损坏。石材准备：首先用比色法对石材的颜色进行挑选分类；安装在同一面的石材颜色应一致，并根据设计尺寸和图纸要求。（3）钢架配件准备： M12110彭胀镙栓；M12150彭胀镙栓；60404不锈钢挂件；L50505镀锌角钢；L100308-100镀锌角钢； 100505镀锌槽钢；2502008镀锌钢板。材料进场经抽样送检均符合设计规定要求。现场验收：不锈钢配件均选用大型钢厂生产产品，收货设专人负责管理，认真检查材料的合格证、规格、型号确保材料与料单相符准确无误报监理验收，如发现有裂纹变形损坏的，要取出退还给厂家，小件材料入仓库，大件材料要在棚架内集中堆放，按预定施工方案材料先用的放在易取位置，以避免二次搬运及造成材料损坏。2、基层准备：本工程是旧楼改造工程，先搭设脚手架，脚手架搭设完毕后对脚手架进行验收，确保挂石施工有足够的施工空间及确保施工安全。使用经纬仪进行放线定位。清理预做饰面石材的结构表面，同时进行吊直、套方、找规矩，弹出垂直线和水平线。并根据设计图纸和实际需要弹出安装石材的位置线和分块线。3）挂线：按设计图纸要求，石材安装前要事先用经纬仪打出大角两个面的竖向控制线，弹在离大角20cm的位置上，以便随时检查垂直挂线的准确性，保证顺利安装。竖向挂线宜用1.01.2的钢丝为好，下边沉铁随高度而定，一般15m以下高度沉铁重量为3kg，上端挂在专用的挂线角钢架上，角钢架用膨胀螺栓固定在建筑物大角的顶端，一定要挂在牢固、准确、不易碰动的地方，并要注意保护和经常检查。并在控制线的上、下作出标记。4）支底层饰面板钢支承托架：（1）挂石受力原理：挂石自重、所受风力及振动力四片不锈钢支架镀锌角钢镀锌槽钢每个节点的二片角钢（如图一、二）镀锌钢板不锈钢彭胀镙栓主体结构。（2）钢支承托架结构：本工程为结砖结构，外墙为灰砂砖墙，外墙荷载由水平布设角钢支承，水平布设的角钢为次受力架（以下简称次架），水平角钢焊接在槽钢上，布设由水平分格缝而定且不大于850mm；竖向布设槽钢为主受力架（以下简称主架），布设间距由挂石竖向具体分格缝而定且不大于650mm.建筑主体上布设节点，各个节点共同支承主架传来荷载，节点沿竖直方向每隔2m布设一个，砼结构面上用彭胀镙栓，砖墙用不锈钢穿墙镙栓。（3）钢支承托架施工：A、基本情况：由于钢支承托架是影响干挂石外墙饰面工程质量及安全的关键，因此施工必须严格施工规范及施工工艺流程进行施工。彭胀镙栓紧固完成后必须达到100mm以上。B、钢架施工：a）、节点固定：在RC围护结构上打孔、下膨胀螺栓：在结构表面弹好水平线，按设计图纸及石板料钻孔位置，准确的弹在围护结构墙上并作好标记，然后按点打孔，打孔使用冲击钻，打孔时先用尖錾子在预先弹好的点上凿一个点，然后用钻打孔，若遇结构里的钢筋时，可以将孔位在水平方向移动或往上抬高，要连接铁件时利用可调余量再调回。成孔要求与结构表面垂直，成孔后把孔内的灰粉用小勾勺掏出，安放膨胀螺栓，宜将本层所需的膨胀螺栓全部安装就位。放入2502008镀锌钢板紧固。各个节点完成后，报监理验收。b）、主架安装：节点完成后，复核分缝网格线后，在节点上标明轴线标记，依标记按设计要求在两个节点竖直方向相同的一边定出相同一边的受力L100308-100镀锌角钢位置，并用两个点焊固定，安放100505镀锌槽钢就位，临时点焊固定，检查水平及竖直有否偏差，若有偏差则重新调整并点焊固定直至校验轴线准确、槽钢水平、竖直满足要求为止。槽钢定位后再焊接另一边的受力镀锌角钢，按设计要对节点进行全满焊。其他部分槽钢施工同上，完成报监理复核验收。c次架安装：镀锌槽钢安装寄完成后，由于原设计图纸上次架镀锌角钢直接焊接在槽钢上，具体如下：一段为短段即为L50505-100镀锌角钢，短段开一个孔用来与长段进行固接，另一段为长段视初装的板材尺寸而定，长段共开三个孔，其中两个孔径用M830不锈钢镙栓装挂件，一个用与短段进行固接开孔位置在与段短交接一开长形孔方便调节用M1035不锈钢镙栓连接，开孔位置要确保边距大于25mm）安装时先焊接L50505-100镀锌角钢焊接在主槽钢上，焊接高度要比水平线低5mm，确保长段L50505镀锌角钢搭接后保持在同一水平线上，由于干挂石饰面板在竖直方向上可调节位移空间非常小，所以控制整体水平度十分重要；用M1035镙栓将长段镀锌角钢与短段镀锌角钢临时固定，复核调整确保位置正确后满焊再上紧镙栓。5）、挂石板材安装：上连接铁件：用设计规定的不锈钢螺栓将不锈钢挂件固定在镀锌角钢上。调整不锈钢挂件的位置。石板材开槽：根据次受力角钢上四个挂件的位置定出石板材开槽中心位置。将专用模具固定在台钻上，进行石材锯槽。为保证位置准确垂直，要钉一个定型石板托架，使石板放在托架上，要锯槽的小面与锯片垂直，使槽成型后准确无误，槽深为20mm，槽宽为5mm，槽长为60mm.板材安挂：板材试安装调整不锈钢挂件达到水平，竖直位置，取下板材，将已预先准备好的石材专用胶粘剂用力压入底槽内，将板材挂上压入不锈钢挂件上，调整位置确保板材平面水平、竖直，分格缝平直，固定不锈钢挂件，用力矩扳子拧紧，将多余的胶粘剂抹掉。其他同理，待同层面板全部就位后，检查一下各板水平是否在一条线上，如有高低不平的要进行调整；低的可用木楔垫平；高的可轻轻适当退出点木楔，退到面板上口在一条水平线上为止；先调整好面板的水平与垂直度，再检查板缝，板缝宽应符全设计5mm的要求。底层封口板材安挂：把侧面的连接铁件安好，便可把底层面板靠角上的一块就位，安装方法与与普通板材安挂相同。板材安装后后用12.5的用白水泥配制的砂浆，灌于底层面板内20cm高，砂浆表面上设排水管。顶部面板安挂：顶部最后一层面板除了按一般石板安装要求外，安装调整后，在结构与石板的缝隙里吊一通长的20mm厚木条，木条上平为石板上口下去250mm，吊点可设在连接铁件上，可采用铅丝吊木条，木条吊好后，即在石板与墙面之间的空隙里塞放聚苯板，聚苯板条要略宽于空隙，以便填塞严实，防止灌浆时漏浆，造成蜂窝、孔洞等，灌浆至石板口下20mm作为压顶盖板之用。6）、贴防污条、嵌缝：全部板材均挂设完成后，经自检合格后报监理办理验收手续。验收完成后沿面板边缘贴防污条，应选用4cm左右的纸带型不干胶带，边沿要贴齐、贴严，在花岗岩板间缝隙处嵌弹性背衬条，背衬条也可用8mm厚的高连发泡片剪成10mm宽的条，背衬条嵌好后离装修面5mm，最后在背衬条外用嵌缝枪把中性硅胶打入缝内，打胶时用力要均，走枪要稳而慢。如胶面不太平顺，可用不锈钢小勺刮平，小勺要随用随擦干净，嵌底层石板缝时，要注意不要堵塞流水管。根据石板颜色可在胶中加适量矿物质颜料。7）、清理花岗石表面，刷罩面剂：把花岗石表面的防污条掀掉，用棉丝将石板擦净，若有胶或其它粘接牢固的杂物，可用开刀轻轻铲除，用棉丝沾丙酮擦至干净。在刷罩面剂的施工前，应掌握和了解天气趋势，阴雨天和4级以上风天不得施工，防止污染漆膜；罩面剂按配合比在刷前半小时对好，注意区别底漆和面漆，最好分阶段操作。配制罩面剂要搅匀，防止成膜时不均。涂刷要用3in羊毛刷，沾漆不宜过多，防止流技，尽量少回刷，以免有刷痕，要求无气泡、不漏刷，刷的平整要有光泽。8）、 干挂饰面石板工程允许偏差项目允许偏差（mm）检查方法花岗石光面粗磨面立面垂直室内23用2m托线板室外36用2m托线板表面平整13用2m托线板阳角方正24用方尺和塞尺接缝平直24用5m拉线和尺量饰线平直12用5m拉线和尺量饰面高差（总高度）45用水准仪和尺量9）主要安全措施饰面块材的外形规格大小必须适合当地的最大风压及抗震要求，并注意排除有开裂、隐伤的块材。金属挂件所采用的构造方式、数量要同块材外形规格的大小及其重量相适应。所有块材、挂件及其零件应按常规方法进行材质定量检验。配备专职检测人员及专用测力扳手，随时检测挂件安装的操作质量，务必排除结构基层上有松动的螺栓和紧固螺母的拉紧力未达到设计要求的情况，其抽检数量按1/3进行一切用电设备必须遵守施工现场临时用电安全技术规范。现场脚手架，必须安全牢固，脚手架上下不许堆放与干挂施工无关的物品，脚手架面上只堆放单层石材，当需要上下交叉作业时，应互相错开，禁止上下同一工作面操作。室内外运输道路应平整。块材钻孔、切割应在固定的机架上，并应用经专业岗位培训人员操作。安装工人进场前，应进行岗位培训，并对其作安全、技术交底后上岗操作。花岗石墙面的清洗安装每一块花岗石必须及时清理花岗石表面的污垢。完工后，用清漆剂清墙面。 下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
