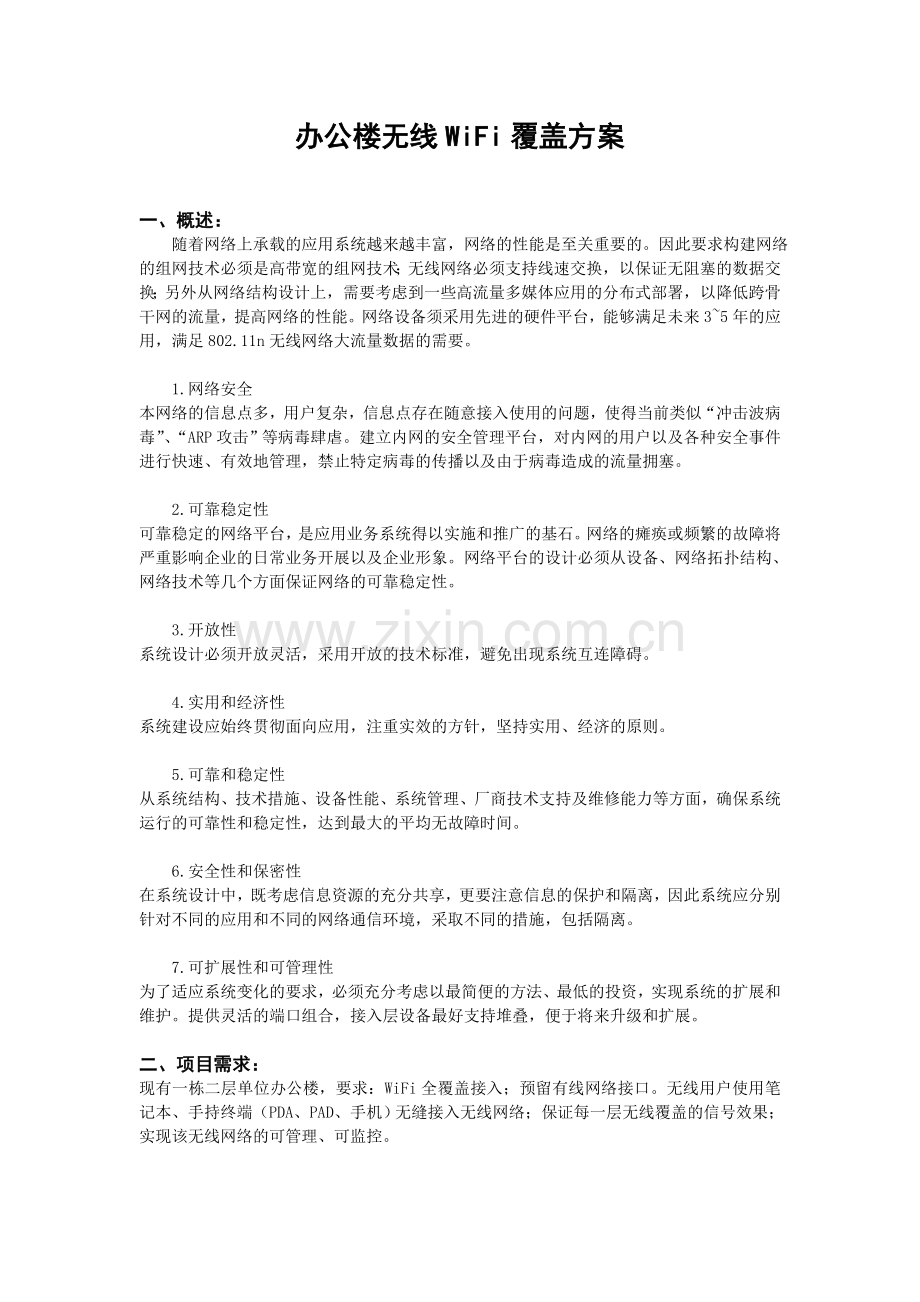

办公楼无线WiFi覆盖方案

一、概述：
随着网络上承载的应用系统越来越丰富，网络的性能是至关重要的。因此要求构建网络的组网技术必须是高带宽的组网技术；无线网络必须支持线速交换，以保证无阻塞的数据交换；另外从网络结构设计上，需要考虑到一些高流量多媒体应用的分布式部署，以降低跨骨干网的流量，提高网络的性能。网络设备须采用先进的硬件平台，能够满足未来3~5年的应用，满足802.11n无线网络大流量数据的需要。

1.网络安全
本网络的信息点多，用户复杂，信息点存在随意接入使用的问题，使得当前类似“冲击波病毒”、“ARP攻击”等病毒肆虐。建立内网的安全管理平台，对内网的用户以及各种安全事件进行快速、有效地管理，禁止特定病毒的传播以及由于病毒造成的流量拥塞。

2.可靠稳定性
可靠稳定的网络平台，是应用业务系统得以实施和推广的基石。网络的瘫痪或频繁的故障将严重影响企业的日常业务开展以及企业形象。网络平台的设计必须从设备、网络拓扑结构、网络技术等几个方面保证网络的可靠稳定性。

3.开放性
系统设计必须开放灵活，采用开放的技术标准，避免出现系统互连障碍。

4.实用和经济性
系统建设应始终贯彻面向应用，注重实效的方针，坚持实用、经济的原则。

5.可靠和稳定性
从系统结构、技术措施、设备性能、系统管理、厂商技术支持及维修能力等方面，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。

6.安全性和保密性
在系统设计中，既考虑信息资源的充分共享，更要注意信息的保护和隔离，因此系统应分别
针对不同的应用和不同的网络通信环境，采取不同的措施，包括隔离。

7.可扩展性和可管理性
为了适应系统变化的要求，必须充分考虑以最简便的方法、最低的投资，实现系统的扩展和
维护。提供灵活的端口组合，接入层设备最好支持堆叠，便于将来升级和扩展。

二、项目需求：
现有一栋二层单位办公楼，要求：WiFi全覆盖接入；预留有线网络接口。无线用户使用笔记本、手持终端（PDA、PAD、手机）无缝接入无线网络；保证每一层无线覆盖的信号效果；实现该无线网络的可管理、可监控。

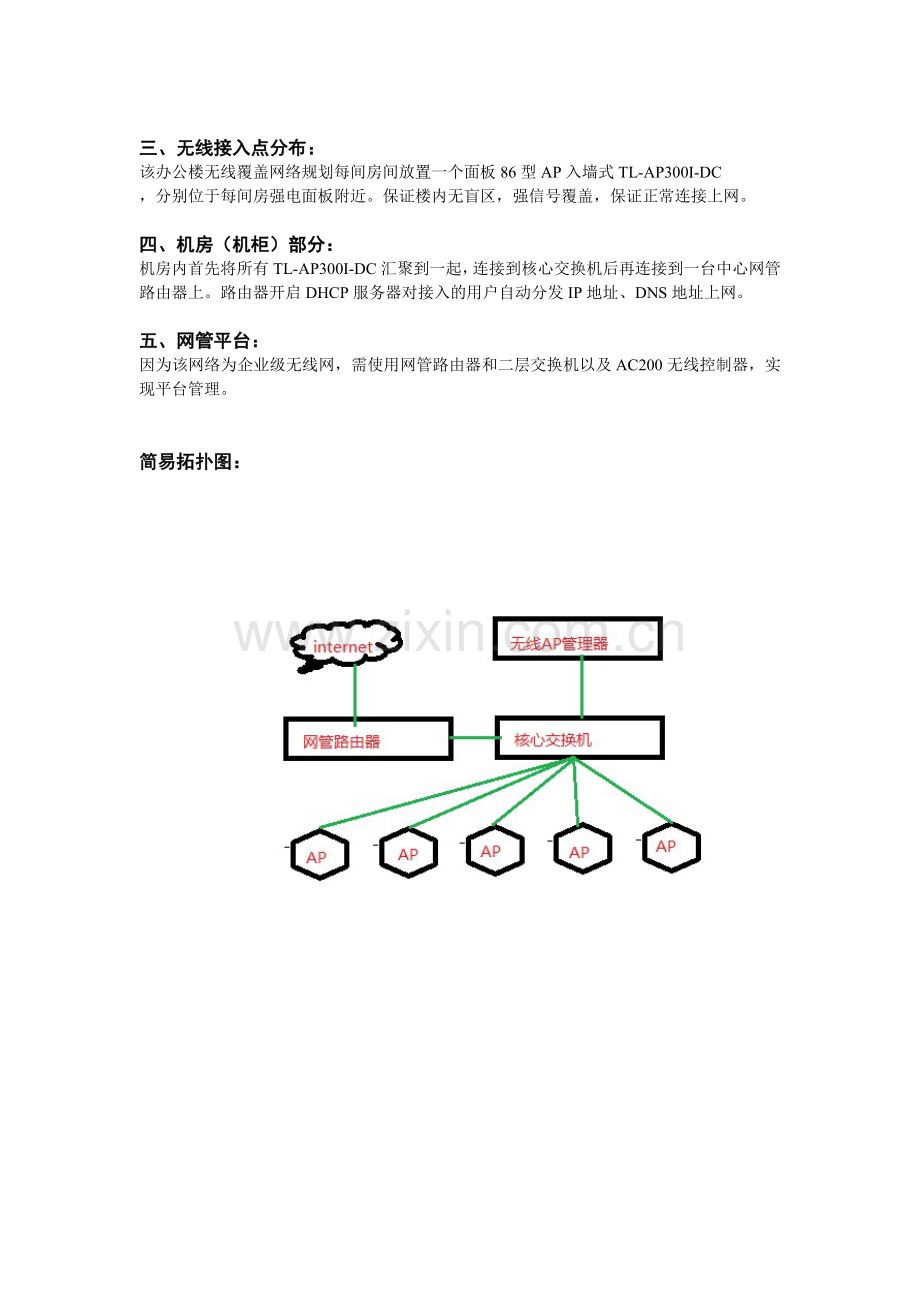

三、无线接入点分布：
该办公楼无线覆盖网络规划每间房间放置一个面板86型AP入墙式TL-AP300I-DC
，分别位于每间房强电面板附近。保证楼内无盲区，强信号覆盖，保证正常连接上网。

四、机房（机柜）部分：
机房内首先将所有TL-AP300I-DC 汇聚到一起，连接到核心交换机后再连接到一台中心网管路由器上。路由器开启DHCP服务器对接入的用户自动分发IP地址、DNS地址上网。

五、网管平台：
因为该网络为企业级无线网，需使用网管路由器和二层交换机以及AC200无线控制器，实现平台管理。

简易拓扑图：

详细方案清单：
名称
规格型号
产品描述
品牌
单位
数量
单价
金额
企业路由器
ER3200
双WAN口负载均衡
专业的64位网络处理器
高性能，达到百兆线速转发
典型的带机量为100~200台。
H3C
台
1
860

核心交换机
SMB-S1224V2

H3C S1224是H3C公司自主开发的全千兆无管理以太网交换产品，提供了24个10/100/1000M以太网端口，所有端口均支持全线速无阻塞交换以及MDI/MDIX自适应功能
H3C
台
1
660

WiFi管理器
TL-AC200
自动发现并统一管理吸顶式AP与面板式AP
实时监控AP工作状态
统一配置所有AP
统一升级AP软件
支持802.1Q VLAN
支持AP LED灯开启和关闭

TP
台
1
480

无线AP
TL-AP300I-DC
· 11N无线技术、300Mbps无线速率
· 胖瘦一体，根据不同环境选择不同模式
· 86型面板设计，直接安装至86型网络接线暗盒中
· 9VDC/0.6A电源适配器供电
· 背面采用RJ45和RJ11端口设计，安装更简便
· 自动信道选择，线性功率可调
· 最多支持8个SSID，不同网络权限设置不同SSID
TP
台
22
70

超五类网线
4对UTP、4X2X0.5

1. 在 90 米距离内提供 100MHz 带宽，典型应用速率为 100Mbps。
2.该产品广泛应用于室内水平工作区布线，室内局域网布线。
3. 产品选用优质无氧铜为传输导体，电气传输性能可靠优异，达到并大大超过超五类系统指标，为系统链路提供丰富的余量支 持，施工敷设方便快捷。
爱普华顿
米
1000
1

机柜
12U
冷轧钢材质，可安装路由器，交换机，配线架等。
国产
个
1
200

配件辅材

网络配件辅材一批、包含RJ45水晶头、PVC管材、强电空开插排、电胶布、波纹软管,等。

400

施工费

税金

总计
