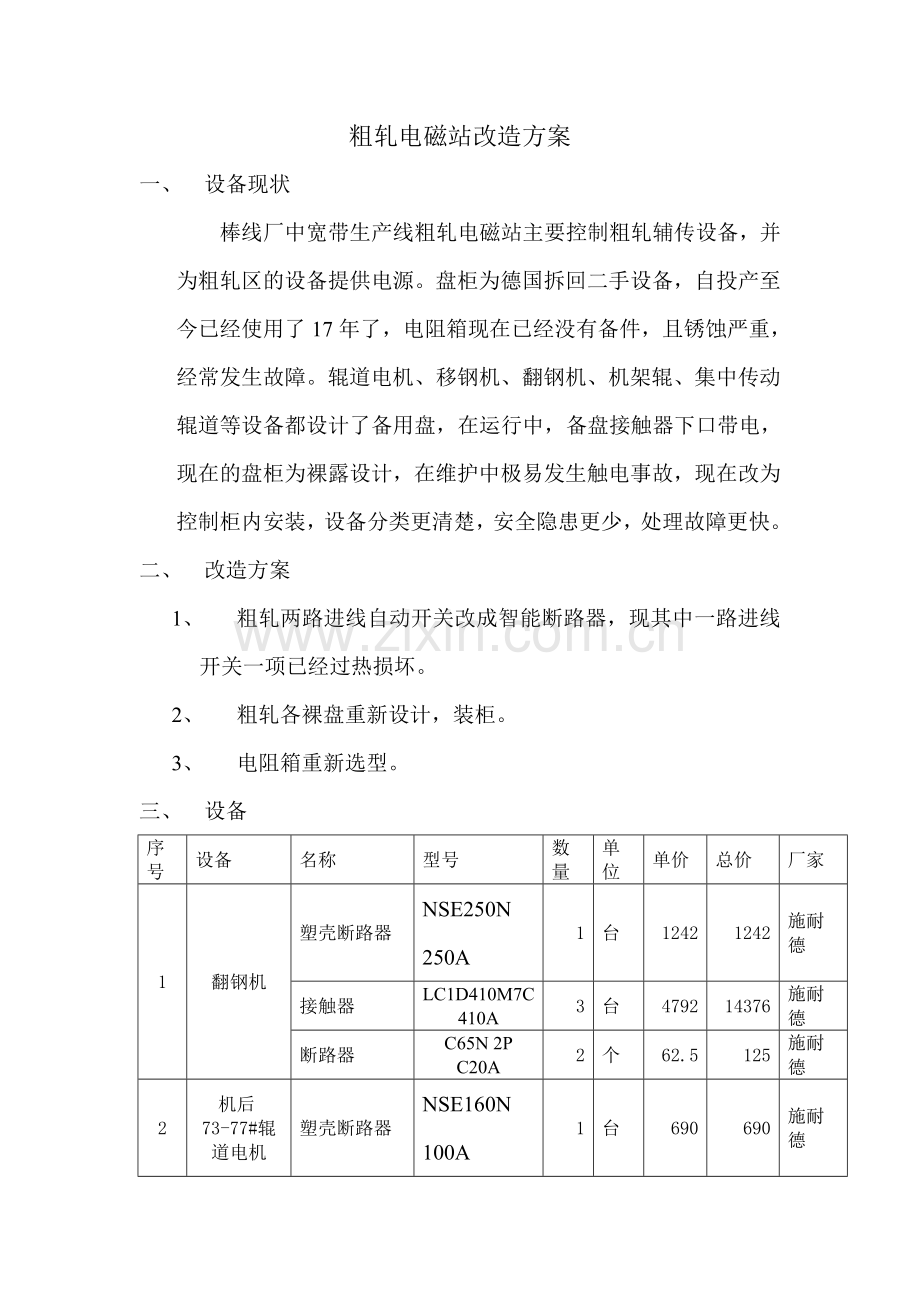

粗轧电磁站改造方案
一、 设备现状
棒线厂中宽带生产线粗轧电磁站主要控制粗轧辅传设备，并为粗轧区的设备提供电源。盘柜为德国拆回二手设备，自投产至今已经使用了17年了，电阻箱现在已经没有备件，且锈蚀严重，经常发生故障。辊道电机、移钢机、翻钢机、机架辊、集中传动辊道等设备都设计了备用盘，在运行中，备盘接触器下口带电，现在的盘柜为裸露设计，在维护中极易发生触电事故，现在改为控制柜内安装，设备分类更清楚，安全隐患更少，处理故障更快。
二、 改造方案
1、 粗轧两路进线自动开关改成智能断路器，现其中一路进线开关一项已经过热损坏。
2、 粗轧各裸盘重新设计，装柜。
3、 电阻箱重新选型。
三、 设备
序号
设备
名称
型号
数量
单位
单价
总价
厂家
1
翻钢机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
3
台
4792
14376
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德

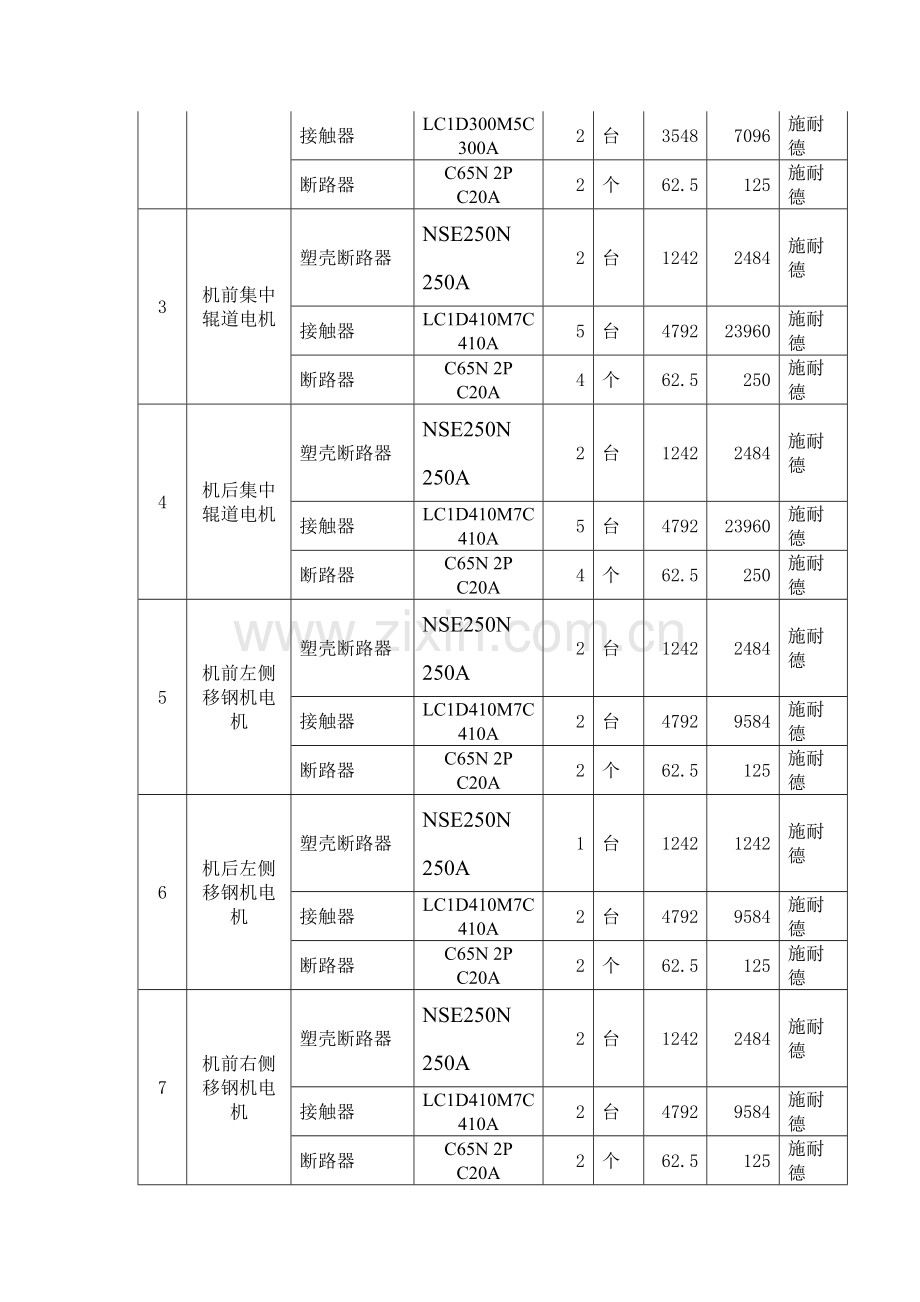

2
机后73-77#辊道电机
塑壳断路器
NSE160N 100A
1
台
690
690
施耐德
接触器
LC1D300M5C 300A
2
台
3548
7096
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
3
机前集中辊道电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
5
台
4792
23960
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
4
机后集中辊道电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
5
台
4792
23960
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
5
机前左侧移钢机电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
6
机后左侧移钢机电机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
7
机前右侧移钢机电机
塑壳断路器
NSE250N 250A
2
台
1242
2484
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
8
机后右侧移钢机电机
塑壳断路器
NSE250N 250A
1
台
1242
1242
施耐德
接触器
LC1D410M7C 410A
2
台
4792
9584
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
9
机后78-88#辊道电机
塑壳断路器
NSE250N 250A
3
台
1242
3726
施耐德
接触器
LC1D410M7C 410A
4
台
4792
19168
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
10
机前44-48#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
11
机后89-94#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
12
机后95-104#辊道电机
塑壳断路器
NSE160N 160A
3
台
1242
3726
施耐德
接触器
LC1D300M5C 300A
4
台
3548
14192
施耐德
断路器
C65N 2P C20A
4
个
62.5
250
施耐德
13
机前机架辊电机
塑壳断路器
NSE160N 100A
1
台
510
510
施耐德
接触器
LC1D205M5C 205A
2
台
1811
3622
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
14
机后机架辊电机
塑壳断路器
NSE160N 100A
1
台
510
510
施耐德
接触器
LC1D205M5C 205A
2
台
1811
3622
施耐德
断路器
C65N 2P C20A
2
个
62.5
125
施耐德
15
进线断路器
智能型万能式低压断路器
MT12 1250A 标配抽屉式
3
台
41884
125652
施耐德
四、 改造预计费用
设备费用约33.5144万
