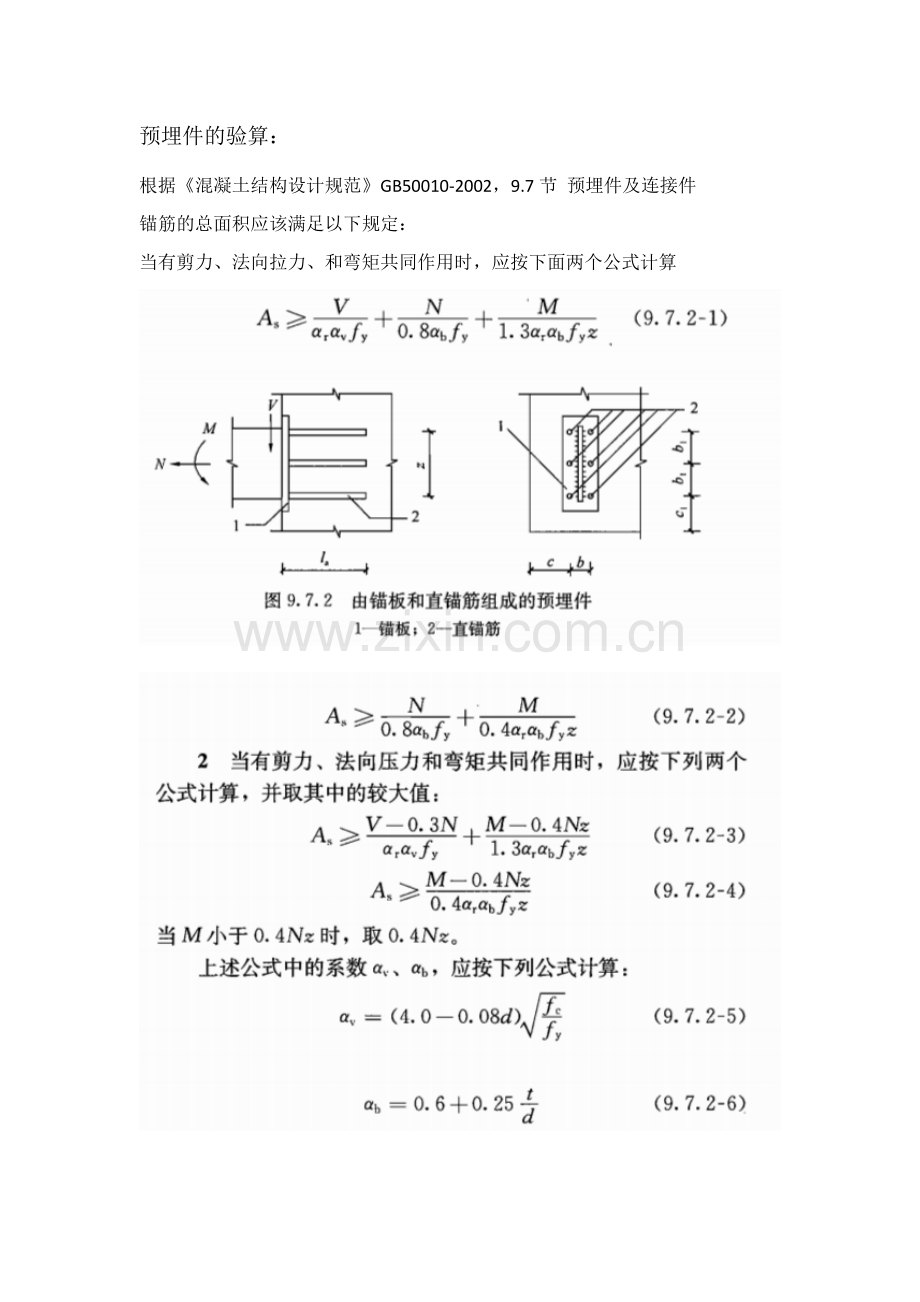

预埋件的验算：
根据《混凝土结构设计规范》GB50010-2002，9.7节 预埋件及连接件
锚筋的总面积应该满足以下规定：
当有剪力、法向拉力、和弯矩共同作用时，应按下面两个公式计算

（1）III型托架上托口处预埋件验算：
N=395.1KN（拉力） V=389.8KN M=145.8KNm

取0.85
Z=600mm
由公式9.7.2-1

由公式9.7.2-2

实际上配筋面积18380mm=6840mm 故满足要求。
（2）III型托架下托口处预埋件验算：

N=395.1KN（压力） V=399.5KN M=5.38KNm

取0.85
Z=600mm
由公式由公式9.7.2-3

由公式9.7.2-4

由于弯矩很小所以计算出的面积为负值。
实际上配筋面积18380mm=6840mm 故满足要求。
（3）IV型托架上托口处预埋件验算：
N=733.4KN（拉力） V=488.2KN M=231.6KNm

取0.85
Z=600mm
由公式9.7.2-1

由公式9.7.2-2

实际上配筋18380mm=6840mm 故满足要求。
（4）IV型托架下托口处预埋件验算：

N=733.4KN（压力） V=739.15KN M=7.17KNm

取0.85
Z=600mm
由公式由公式9.7.2-3

由公式9.7.2-4

由于弯矩很小所以计算出的面积为负值。
实际上配筋面积18380mm=6840mm 故满足要求
钢筋的锚固深度验算（按照构造要求最严的受拉钢筋验算）
计算取值：
（1）混凝土强度等级C40
（2）钢筋为Φ22mm HRB400螺纹钢，设计强度f=360MPa
计算：
（1）当充分利用钢筋抗拉强度时，受拉拔预应力钢筋的锚固长度应按下列公式计算：

式中 Lab——受拉钢筋的基本锚固长度；
f——HRB400钢筋的抗拉强度设计值，取360MPa;
ft——混凝土轴心抗拉设计强度值，按照C40取值,取1.71；
d——钢筋的公称直径，取22mm；
α——钢筋的外形系数,取0.14；

（2）计算长度修正：
①当受拉钢筋末端采用弯钩或机械锚固措施时，可取计算基本锚固长度的70%

故648.50.7mm=454mm. 故设计取596mm 满足要求。
