继电室及电缆沟道等电位接地网施工方案.doc

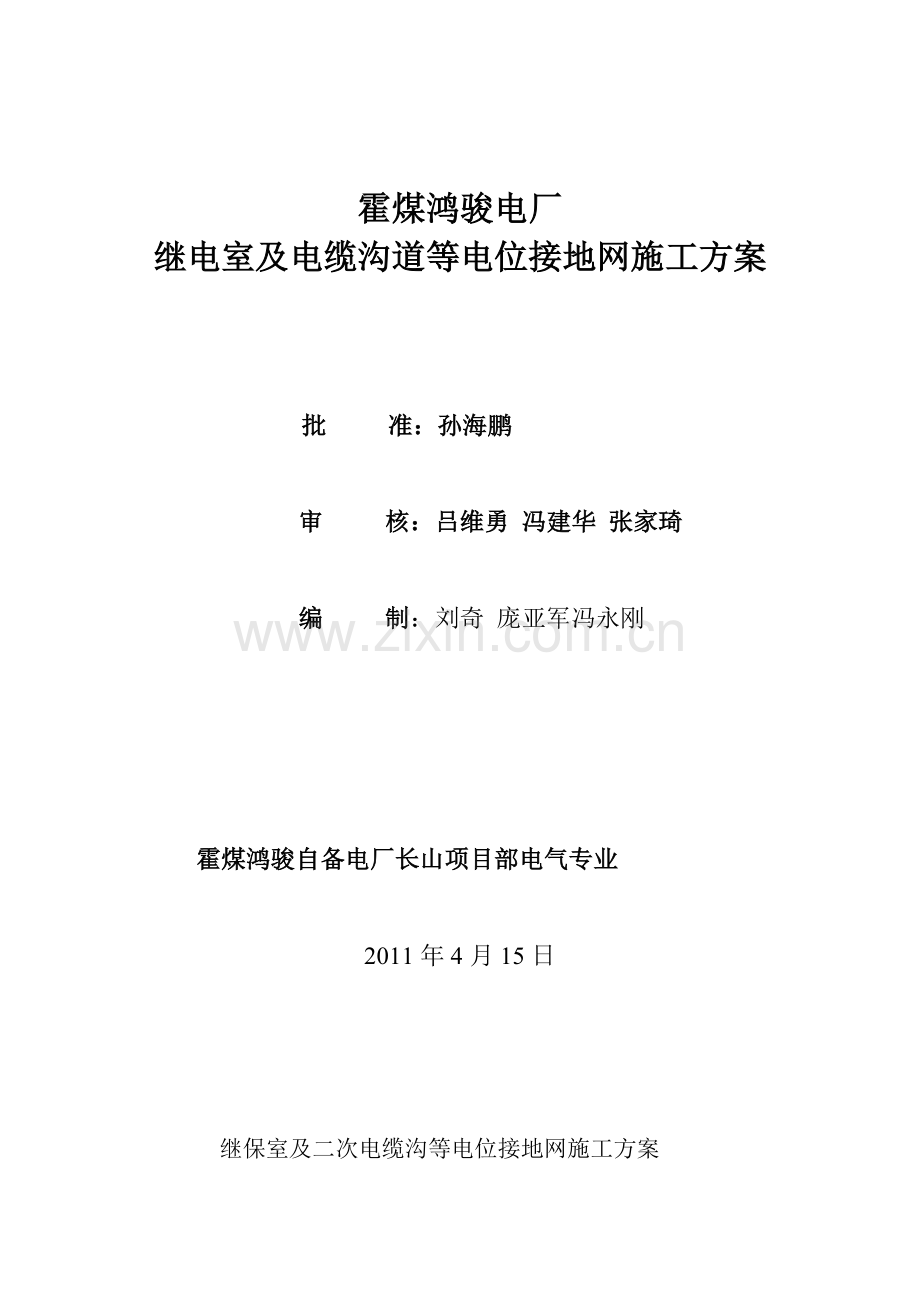

霍煤鸿骏电厂继电室及电缆沟道等电位接地网施工方案批 准：孙海鹏审 核：吕维勇 冯建华 张家琦编 制：刘奇 庞亚军冯永刚 霍煤鸿骏自备电厂长山项目部电气专业2011年4月15日继保室及二次电缆沟等电位接地网施工方案一、 目的：为了落实国家电网公司十八项电网重大事故反事故措施继电保护专业重点实施要求，增强继电保护抗干扰的能力，防止继电保护不正确动作。根据第六项（二次回路与抗干扰）中的具体要求制定落实继保室及二次电缆沟等电位接地网方案。二、施工方法(见安装示意图)：施工时间：2011年5月4日至6月4日共计60天，各种材料到货后，随时可以进行安装，安装后电缆敷设合理，布置上整齐美观。 1、16号发电机组集控室柜屏下部及柜屏下层的电缆室、220KV、110KV继保室柜屏下部及柜屏下层的电缆室、按柜屏布置的方向敷设100mm2的专用铜排（缆），形成保护室内的等电位接地网。沿二次电缆的沟道敷设100mm2的专用铜排（缆），构建室外的等电位接地网。开关场的就地端子箱内设置100mm2的裸铜排，使用100mm2的铜缆与电缆沟道内的等电位接地网连接，并与厂主接地网紧密连接。2、等电位铜排敷设在电缆支架上，并用螺栓与电缆支架3处牢固连接。3、每个屏间用2根铜芯软线牢固连接。4、始屏与末屏铜芯软线用螺栓在等电位铜排牢固连接。5、继保室内使用橡塑软电缆，室外使用交联电缆。三、技术措施1、电缆安装工作应根据已批准的设计方案进行施工，电缆安装后应填写好记录，安装完毕后应设计出必要的竣工图。安装所用的材料和附件，必须符合技术质量标准和设计要求。2、施工前电缆支架应齐全，电缆敷设路径选择不宜遭受各种损坏，在经济上和技术上最有利线路。3、要尽量减少和其它建筑物穿过墙壁的电缆的交叉，跨越和接近特别是热力管道在必须穿越时，必要时竟保持规定的距离，应采取防范措施，应敷设在坚固的保护管内。4、电缆沿沟架敷设时，地面上和地下面的一段应加保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时，每隔1500毫米的距离需要加以固定。5、敷设电缆时要防止电缆局部受力，禁止电缆在地面上拖拉，防止卡伤电缆，在施放电缆之前，应检查电缆沟内是否具备条件，使用的工具是否合格，人员是否到位，无问题后方可施放电缆。6、在室内敷设电缆，应避开暖气道，否则应采取防护措施。7、电缆固定要牢固，防止脱落，避免使电缆受损伤，并作好防火和机械损伤的措施。8、敷设在沟道内电缆应挂永久统一形式的标识牌，标识牌上要注明线路名称，电缆截面，长度和安装日期。9、电缆沟盖板掀揭及恢复按原有标准执行。四、安全措施1、开工前办理电气第二种工作票，组织学习方案。在开始工作前必须向工作人员讲清作业中危险点及危险点控制安全措施。2、准备好施工用的电动工具，做好详细检查，电动工具试验好用，在现场设备上使用电钻钻孔，必须做好防止电钻突然掉下，损坏设备和伤人措施。3、使用的工具接引电缆时，工作人员必须验电，并经第二人确认无无误后，才可进行。4、在继电室盘柜、主变、厂高变端子箱工作时，施工人员系带电工作，必须遵守安全规程，工作人员应穿绝缘鞋，设专人监护，同时应注意与带电设备保持安全距离，防止人身触电。5、在继电室盘柜、主变、厂高变、PT端子箱工作，工作负责人及成员必须详细检查柜体各部位导线接头牢固，收工后检查工具、螺丝不得遗留在设备上，防止设备发生接地、短路故障。6、在电缆竖井和梯子上工作时，必须把安全带记在牢固可靠位置，防止感电坠落伤人。7、电缆工作人员进入密封式的电缆沟道和电缆井时，应首先开放对人体有害的气体，经检测无问题后，在有充分照明的条件时，方可进行工作，工作人员不得少于两人，井口和电缆沟上应设围栏和标识牌，必要时应设专人看守。8、工作现场禁止吸烟，工作中要加强防护措施，备好消防器材，避免火灾。9、在继电室盘柜、主变、厂高变、PT的电缆经金属管引至就地端子箱内。五、组织措施：电气专业负责人：张大山 安全技术负责人：冯永刚施工负责人：纪耀鹏 安全监督：桑德军 刘宇 验 收： 刘奇 窦军华 六、施工材料1、橡塑软电缆（FR0.5KV）：1100mm2 5151m2、铜排： 340 60m3、电缆接线鼻子（铜） 100mm2 410个4、螺丝：M825 450个5、平垫：8 900个6、弹簧垫：8 450个7、螺帽：M8 450个8、钻头M830个下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】
