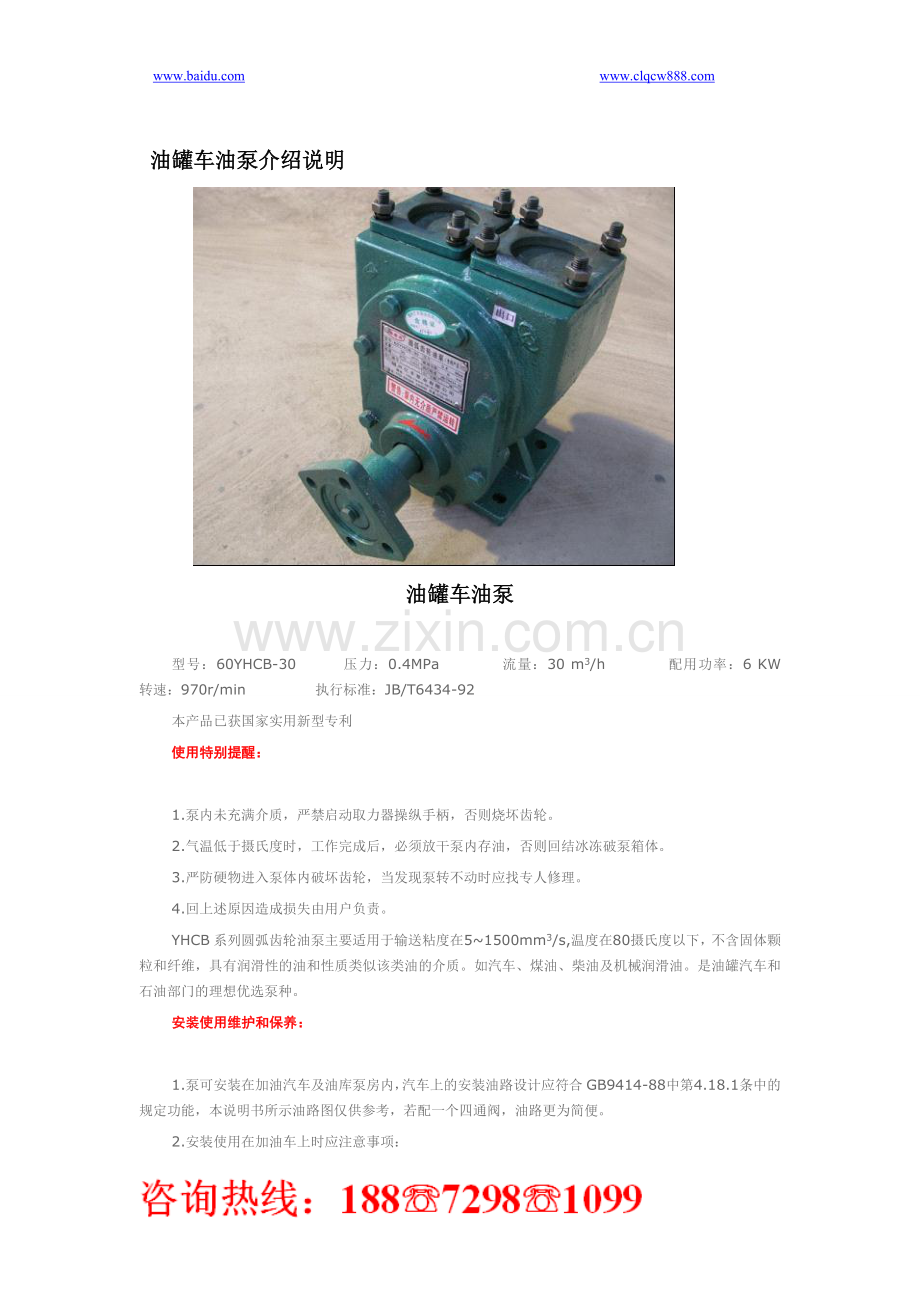

油罐车油泵介绍说明 油罐车油泵型号：60YHCB-30 压力：0.4MPa 流量：30 m3/h 配用功率：6 KW 转速：970r/min 执行标准：JB/T6434-92本产品已获国家实用新型专利使用特别提醒： 1.泵内未充满介质，严禁启动取力器操纵手柄，否则烧坏齿轮。2.气温低于摄氏度时，工作完成后，必须放干泵内存油，否则回结冰冻破泵箱体。3.严防硬物进入泵体内破坏齿轮，当发现泵转不动时应找专人修理。4.回上述原因造成损失由用户负责。YHCB系列圆弧齿轮油泵主要适用于输送粘度在51500mm3/s,温度在80摄氏度以下，不含固体颗粒和纤维，具有润滑性的油和性质类似该类油的介质。如汽车、煤油、柴油及机械润滑油。是油罐汽车和石油部门的理想优选泵种。安装使用维护和保养： 1.泵可安装在加油汽车及油库泵房内，汽车上的安装油路设计应符合GB9414-88中第4.18.1条中的规定功能，本说明书所示油路图仅供参考，若配一个四通阀，油路更为简便。2.安装使用在加油车上时应注意事项： （1） 泵借助汽车变速箱的取力器、传动轴传动，泵尽量靠前安装，泵轴与传动轴尽量保持同轴，倾斜角不得大于70. （2） 泵应吊装在角钢焊制的吊架上，泵的高低可根据取力器输出轴的轴线确定，泵的左右位置应尽量靠近汽车纵梁， 以免泵与汽车传动轴发生干涉。并用螺栓固定在汽车纵梁上。 （3） 吸入管口通径应按泵的进出口直径配套，吸上垂直汽车纵梁，吸上垂直深度不大于7m，尽可能缩短管路。 （4） 运转中压力表不起过0.5MPa，真空表不超过-0.08 MPa。3.泵运转前应验证传动轴旋向、法兰及接头的密封性，仔细检查各阀门开关是否正确，禁止在泵出口管路阀门未打开的情况下开动油泵，以免损坏部件和发生危险。4.定期（半月）清洗过滤器，以免堵塞影响泵流量，经常检查调整安全阀的泄油压力。吸入管口直径不得不于出口管径。5.泵转速应由低到高，缓慢加速，并保持相应转速。不得任意超速运转，也不能忽高忽低。6.泵在运转中，应注意观察压力表和真空表的计数，如压力计数过大，表示扬程过高或泵出口管路堵塞而使其超载，如真空表大表示吸程过大或泵吸入管堵塞使泵发生汽蚀。7.低温季节，泵不工作时，应将泵内储液由孔放出，以防冻裂箱体。8.泵如长期使用，应做好防锈处理，妥善保管。9.轴承每半年加注一次钙基脂（指大流量泵）。10.管路应有管架，泵不允许承受管路的负荷，泵安装高度应保证不超过泵工作时允许吸上真空高度。11.停车时先断开取力器手柄，再关闭泵的进出口阀门。12.泵内未允满介质，严禁启动。13.安装时应避免轴向敲打主动轴或联轴器，否则会造成齿轮与箱体摩擦而损坏齿轮。 型号: 60YHCB-30油泵流量Q(m3/h): 30工作压力P(MPa): 0.4转速n(r/min): 970效率(5%): 72允许吸上高度(m):6功率: 6 kw配用电机:6 kw型号: 80YHCB-60油泵流量Q(m3/h): 60工作压力P(MPa): 0.6转速n(r/min): 970效率(5%): 72允许吸上高度(m):7功率: 11 kw配用电机:11 kw型号: 100YHCB-100油泵流量Q(m3/h): 100工作压力P(MPa): 0.4转速n(r/min): 970 效率(5%): 72允许吸上高度(m):5.5功率: 22 kw配用电机:22 kw
