未来之家技术说明

美的未来之家展示厅，该展示厅面积大约100平方，目前各种智能化功能已经基本安装完成，以下为各系统功能的相关说明与性能参数，

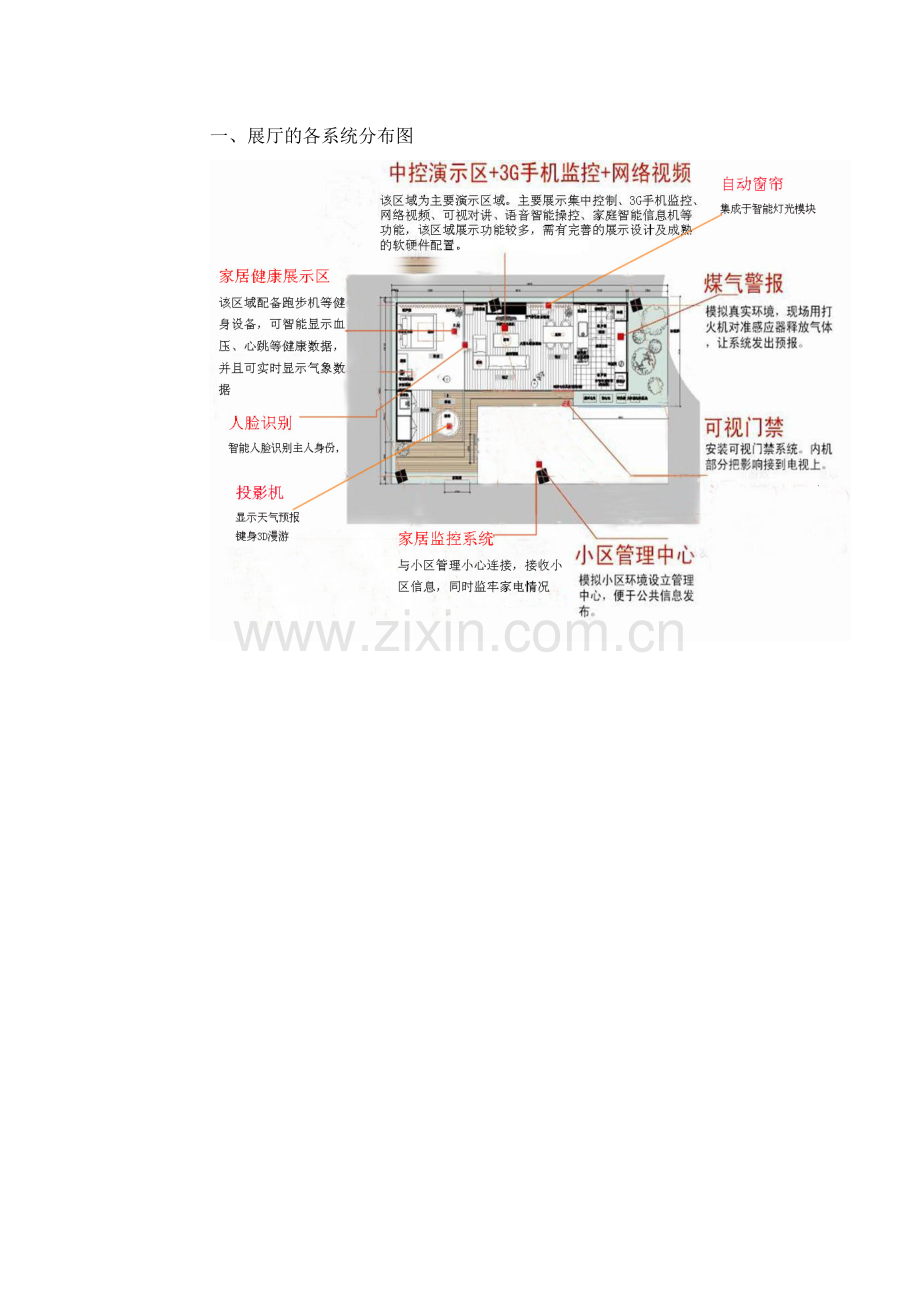

一、 展厅的各系统分布图

综合布线图
电源总出口
12V监控
12V可视对讲电源出口
监控
可视对讲
集中控制中心
监控主
机
投影机
小区管理
人
脸
识
别

一、系统安装
1、主机的安装：
A、 将警笛线接在主机后面的警笛接口公共端上（红线接警笛接口，黑线接公共端），用笔尖压下SIM卡座旁边的黄色杆，将SIM卡座弹出，装好SIM卡（金属面朝外），再将卡座装回去，至此主机安装完毕。
B、 将主机插上外接直流电源，电源指示灯亮，警笛响一声表明主机正常工作。此时主机状态灯变为橙色闪亮，开始进入寻找GSM网络，并读取SIM卡信息，若读到有预存电话则自动进入布防状态，绿灯闪烁，若是撤防状态，绿灯常亮，若是报警状态，则红灯闪烁。
C、 若需接有线探测器，则将探测器的两根信号线分别接在公共端上和I1、I2上，I1、I2分别对应两个有线防区。
二、系统设置
1、对码；
每个无线探测器及遥控器都有不同的身份代码，对码是指装无线探测器及遥控器的身份代码存入报警主机中，让主机能识别它们（本机自带的探测器及遥控器在出厂时已对好友，可直接使用）.
将本机接上电源，待寻到网络后（状态灯由橙色变绿色），按往复位键约1秒（状态灯由绿色变为红色），此时逐个触发要对码的配件，警笛响一声，同时主机上的状态闪一下表示对码成功。20秒内无操作或再按一下复位键，主机退出对码状态，主机自动转换成工作状态（状态灯变为绿色闪亮）。
u 触发配件的方法：如将红外探测器的电源打开，让信号灯亮一下，然后关上电源开关；将门磁发射盒与磁铁错开，让信号灯亮一下；按下遥控器上任意按钮让信号灯亮一下。
2、设置接警电话：
用手机将SIM卡内的电话清空，将报警电话存入SIM卡中的1～5号位置，每组号码不要超过16位数字。
若您是夜狼接警中心联网用户，请将SIM卡中的第一组号码设为中心号码，并在号码后加上“*用户身份代码”。如中心号码为8234567，用户身份代码为3388，则这组号码应编为8234567*3388
3、编写短信内容：
本系统具有2路有线防区、1路无线防区（可存储9个不同编码的无线探测器），若想自己编写报警短信的内容，请用手机将SIM卡内的短信清空，然后编写3条短信存在SIM卡中，第1、2对应有线触发端口I1、I2，第3条对应无线探测器触发报警。每条短信不能超过20个中文字或40个英文字母，超过自动清除。若使用预存短信，则报警时，3个防区所对应的短信内容为：
端口I1报警时：ZONE1 Activated 端口I2报警时：ZONE2 Activated
无线探测器报警时：Wireless Activated。
4、系统参数设置：
本机的多项功能须进入设置状态进行操作，方法如下：
u 用电话拨打报警主机号码，自动接通后输入四位密码（出厂密码为1234）+【#】，听到“嘀”一声表示进入编程状态，接下来您可通过电话键盘输入编程指令。
注：以下指令，用户在接警状态下也可以进行设置。
a、启用/禁止短信报警功能：
本系统可选择主机报警时是否发短信。
指令：启用：5#（默认） 禁止：5*
b、启用/禁止电话拨号报警：
本系统可选择主机在报警时是否拨打电话。
指令：启用：6#（默认） 禁止：6*
c、设置有声报警/静音报警：
本系统可选择报警时是否鸣响警笛。
指令：有声：7#（默认） 静音：7*
d、修改密码：
此密码用于系统设置与远程控制时使用。
指令：8#四位新密码#
5、系统复位：
系统复位的意思是：将所有对码信息清除，将密码恢复到出厂值。
方法：断电后按住主机后面的【RESET】键再上电，此时主机指示灯闪亮一下，或外接喇叭嘀一声，主机复位成功，原来是的无线电探测器必须重新对码。
三、使用方法
1、布防：
按遥控器上的 键，警笛响一声，状态灯呈绿色闪烁，系统立即进入布防状态。（系统在断电后再上电，将自动布防）
2、撤防：
按遥控器上的 键，警笛两声，状态灯呈绿色长亮，系统即撤防。
3、紧急报警：
当有意外发生时，按下遥控器中间的 键，状态灯呈红色闪烁，系统将立即报警。
4、同时按住乳制品的 键和 键，若主机响一声，表示开启外接报警输出，若主机响三声，表示关闭外接报警输出（适用四键遥控器）。
5、报警程序及接警处理：
当有警情发生时，系统将鸣响警号，同时循环拨打接警电话并发送短信。接警者接通电话后将听到“嘀”一声，若想进行远程控制，则输入密码（出厂密码为1234#），密码正确则发出“嘀”一声，然后用户可按代码进行控制：
按0#，主机布防；按0*，主机撤防；（输完指令后请挂机）
按1#控制O1口输出高电平，1*控制O1口输出低电平；
按2#控制O2口输出高电平，2*控制O2口输出低电平；
按3*控制喊话喇叭输出，此时就可进行喊话或对讲。
按3#控制关闭喊话功能。
注：安装喊话喇叭时，喇叭尽可能的远离主机，这样可以减少音效的失真度。
按4#继电器输出端闭合，4*继电器输出端断开：注：报警时继电器自动吸合3分钟，此接口可联动日常照明灯。
按9*进入现场监听，同时关闭警笛；
按9#退出现场监听，同时鸣响警笛（定时3分钟）；
以上设置若长嘀一声，表示操作成功；若嘀嘀两声，表示操作有误，应重新输入。
注：在接警过程中，若电话没有接通，系统将继续循环5遍拨打接警电话。
6、远程控制：
用任何一部电话拨打GSM报警主机号码，主机将自动接通电话。输入密码（出厂密码为1234）+【#】，密码正确则发出“嘀”一声，然后可按上述接警处理代码进行远程控制主机。
