Carrier Tape CCD检测机

电控箱
彩色人机界面

放带组件
CCD

收带组件

检测台

机架组件

一. 机械规格
1.外型尺寸:900mm(长)x400mm(宽)x450mm(高)
2.电源: 220V
3.涂装色:烤漆乳白色(60)
4. 检测速度:Max=42K pcs/hr(依产品而定)
5. 适用规格:带宽8,12,16,24,32,44,56mm
6.带深:KO Max=40mm Min=1mm
7.进料carrier tape reel内径Ø12.5mm ,外径7~13英寸
8.收料carrier tape reel内径Ø12.5mm ,外径7~13英寸

二.机械特色
1.检测速度自由调整.
2.动态微调影像显示.
3.产品更换快速简易:切换检测程序即可.
4.带宽任意调整
5.CCD视觉系统人性化的操作系统快速而简易学习(影像流程菜单).
6.检测完成后快速收回carrier tpae.

三.检测精度及功能
1.分别为30万象素或200万象素.
2.高敏感度影像撷取功能.
3.数字影像传输.
4.客制化菜单.
5.15种类型检查功能.
6.统计处理.
7.放大缩小功能.

四.机电控制
PLC+彩色人机界面

五.主要配置
1.收放带电机:松下;
2.CCD:康耐视;
3.触摸屏:威纶.

六.检测产品图
检测ac产品中是否存在ag、af等其它字符或字符缺损

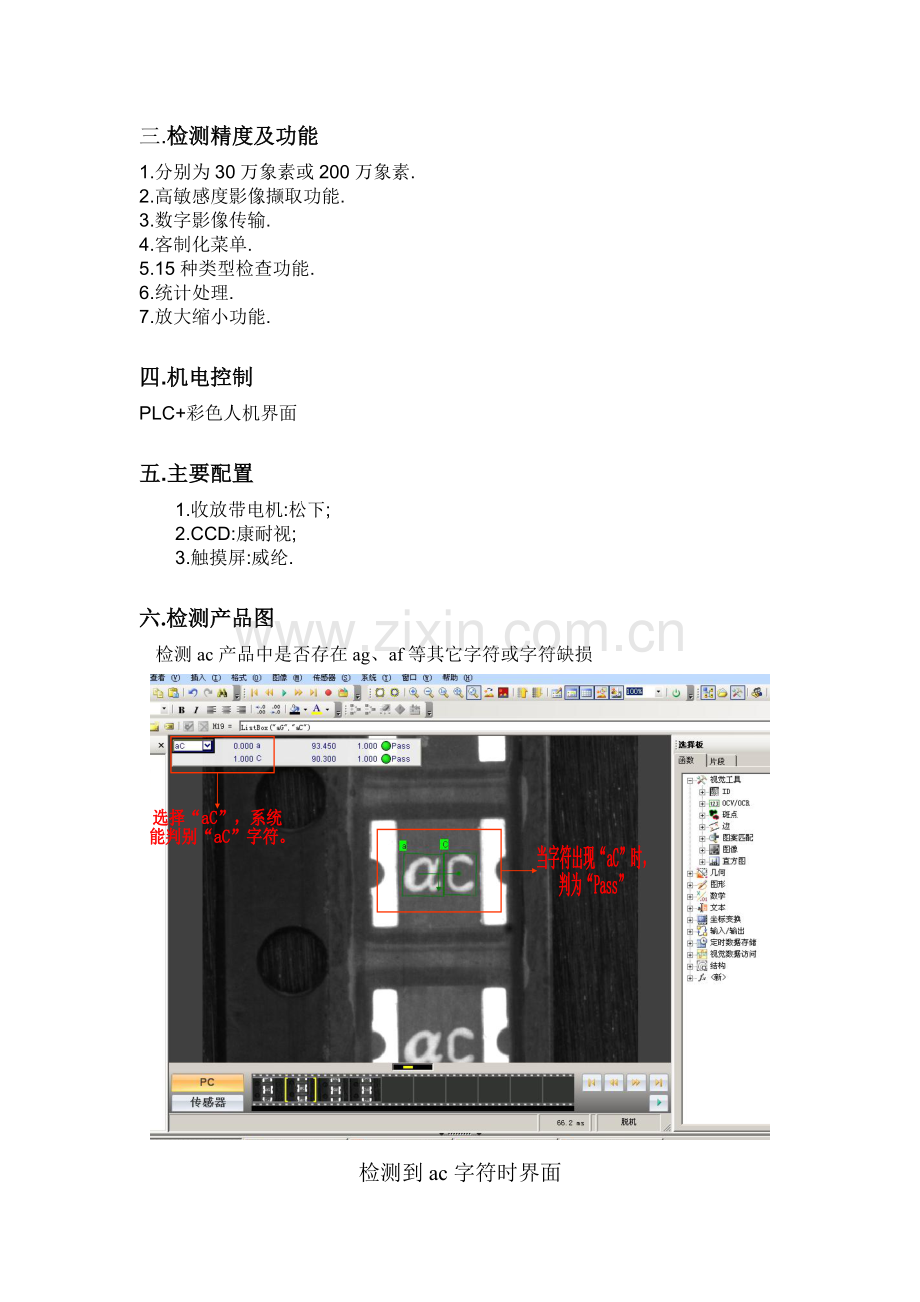

检测到ac字符时界面
检测到ag字符时界面
