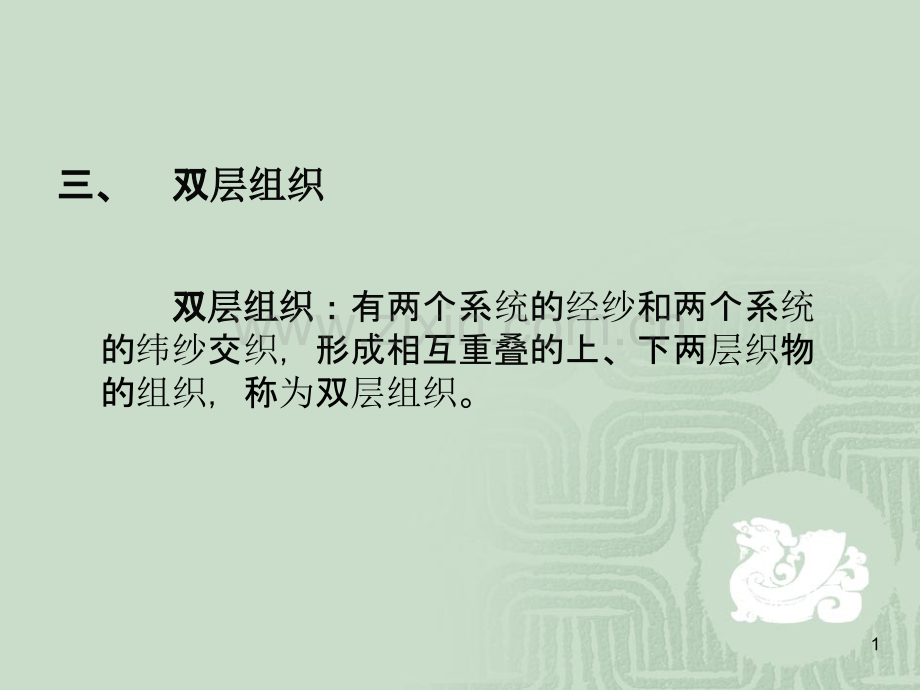

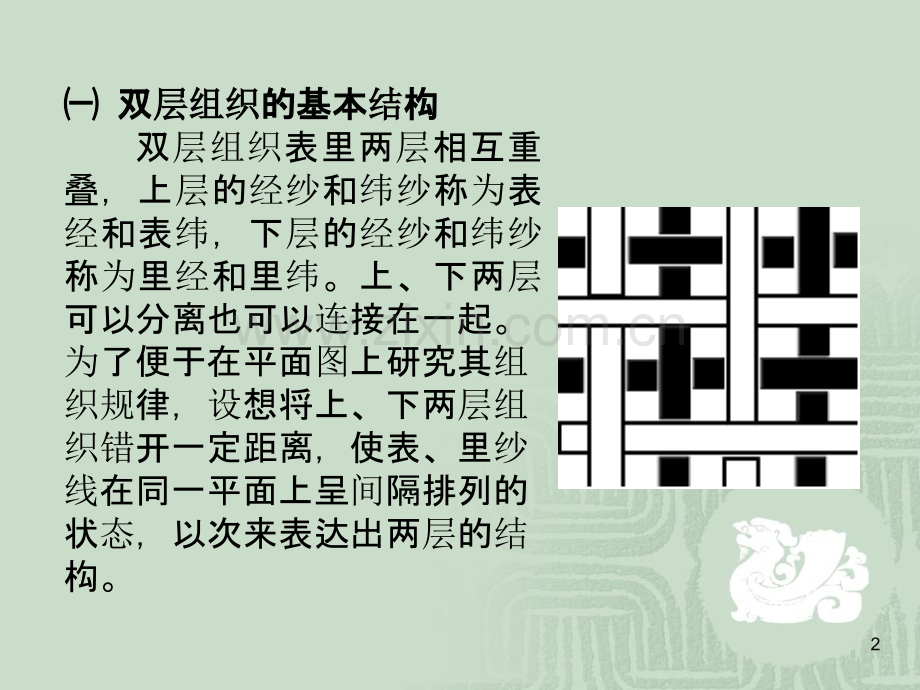

双双层组织层组织：有两个系统的经纱和两个系统的纬纱交织，形成相互重叠的上、下两层织物的组织，称为双层组织。三、双三、双层组织层组织1 双双层组织层组织的基本的基本结结构构双层组织表里两层相互重叠，上层的经纱和纬纱称为表经和表纬，下层的经纱和纬纱称为里经和里纬。上、下两层可以分离也可以连接在一起。为了便于在平面图上研究其组织规律，设想将上、下两层组织错开一定距离，使表、里纱线在同一平面上呈间隔排列的状态，以次来表达出两层的结构。2双层组织示意图31双双层组织层组织的的织织造原理造原理织双层组织时，按投纬比依次制织织物的上下层，表经只与表纬交织，里经只与里纬交织。表经穿入1、2片综，里经穿入3、4片综。织第一纬时，投表纬1；表经1与表经2形成梭口与表纬1交织制织上层织物，里经全部下沉。织第二纬时，投里纬；里经与里经形成梭口与里纬交织制织下层织物，表经全部提起。织第三纬时，投表纬2；表经1与表经2形成梭口与表纬2交织制织上层织物，里经全部下沉。4织第四纬时，投里纬；里经与里经形成梭口与里纬交织制织下层织物，表经全部提起。可以看出，投表纬织上层时，里经必须全部沉在梭口下部，不与表纬交织；投里纬织下层时，表经必须全部提升，不与里纬交织。5双双层层开开口口示示意意图图动动画（）画（）第二第二页页、第三、第三页综页综上升上升动动画（）画（）第一第一页页、第四、第四页综页综上升上升62双双层组织层组织的的设计设计要点及要点及绘绘作作 表、里层组织的确定双层织物的上、下两层是各自独立的，两层组织的关系不如二重组织那样严格。表、里两层组织可相同也可不同（不同时，交织次数应接近，否则织造困难，影响布面平整）。常用的表、里组织有：平纹、斜纹、重平、方平、四枚破斜纹等。7 确定表经与里经的排列比 表经与里经的排列比与经纱的线密度，织物的要求有关。如果表、里经线密度相同，紧度也相同，表经与里经的排列比取1:1或2:2；如果表经细，里经粗（此时紧度相同）；或表层紧密，里层稀疏（此时线密度相同）；表经与里经的排列比可采用2:1。8 确定表纬与里纬的投纬比 表纬与里纬的投纬比与纬纱的线密度及织物紧度有关，还与织机的多梭箱装置有关。单侧多梭箱，投纬比必须是偶数；投纬比中有奇数，必须采用双侧多梭箱。确定组织循环经循环参见经二重组织，纬循环参见纬二重组织。9 填绘组织图 在组织循环内，用不同的符号标出表里经和表里纬的排列序号。用不同的符号在表经和表纬相交处的方格内填绘表组织，在里经和里纬相交处的方格内填绘里组织。由于投里纬织下层时，表经必须全部提升，不与里纬交织。在绘组织图时要注意表表经经与里与里纬纬相交相交处处的方格内，必的方格内，必须须全部填入特殊的全部填入特殊的经组织经组织点点符号（提符号（提综综符号）。符号）。穿综时采用分区穿法，一般表经穿在前区，里经穿在后区。穿筘时，同一组的表里经穿入同一筘齿中，以便表里经上下重叠。103双层组织的种类 双层组织织物在服用、装饰用、产业用织物中广泛应用。表里两层连接的方式不同，可以获得各种双层织物。连接上、下层两侧，构成管状织物；连接上、下层一侧，构成双幅或多幅织物；在管状和双幅织物的基础上，加部分单层织物，可以构成袋织物；根据配色花纹的图案，使表里两层相互交换，构成表里换层织物；用不同的接结方法，使两层织物紧密地连接在一起，构成表里接结织物。11 管状管状组织组织连接双层组织的上、下层两侧，构成管状组织。管状组织实际上是由一组纬纱以螺旋形的顺序与表经、里经交织形成圆筒形空心袋组织。管状组织可以制织水龙带、造纸毛毯、圆筒形过滤布、无缝带子、人造血管等织物。1管状管状组织组织的构成原理的构成原理 管状组织由两个系统的经纱和一个系统的纬纱交织而成，这一个系统的纬纱既作表纬又作里纬，往复循环于表里两层之间。管状组织的表里两层只在两侧边缘连接，中间分离。表里两层的经纱呈平行排列，纬纱呈螺旋形状态。122管状管状组织组织的的设计设计要点及要点及绘绘作方法作方法 表、里组织的选择管状组织的表、里组织必须采用同一组织，组织应尽量简单。为保证折幅处组织连续，应采用纬向飞数Sw为常数的组织作为基础组织（如平纹、纬重平、斜纹、缎纹等）。若折幅处组织连续要求不严格，则可采用2/2方平，2/2破斜纹，1/3破斜纹作为基础组织。表里经与表里纬的排列比 管状组织表、里经的排列比通常为1:1，表、里纬的投纬比应为1:1。确定组织循环 管状组织的组织循环计算方法同双层组织。13 确定管状组织的总经根数 为了保证表里层连接处组织连续，不能随意增加或减少总经根数。总经根数的确定需按下式计算：mj=RjZSw 式中：mj 总经根数；Rj 基础组织的经循环数；Z 表里层基础组织的循环个数；Sw 基础组织的纬向飞数。（当投纬方向自左向右，Sw取“-”，当投纬方向自右向左，Sw取“+”。）实际上无论取“-”，取“+”，不影响管状组织整体结构的性质，只是表里层基础组织飞数的正负不同而已。14 组织图的绘作 画管状组织的切面图。按双层组织的绘图方法绘作管状组织。在组织循环内，用不同的符号标出表里经和表里纬的排列序号。用不同的符号在表经和表纬相交处的方格内填绘表组织，在里经和里纬相交处的方格内填绘里组织。由于投里纬织下层时，表经必须全部提升，不与里纬交织。在绘组织图时要注意表表经经与里与里纬纬相交相交处处的方格内，必的方格内，必须须全部填入全部填入 特殊的特殊的经经组织点符号（提点符号（提综符号）符号）。1 153 3管状管状组织组织的上机要点的上机要点 管状组织可采用顺穿法和分区穿法（表经穿前区，里经穿后区）。每组表里经穿入同一筘齿中。在织造时，由于纬纱的收缩，会引起织物两侧经密偏大。为了防止这种现象，并保证折幅处织物平整，穿筘时采用下列方法：轻薄型管状织物采用逐渐减少边部筘齿穿入数，中间为4，边部为3、2、1，中厚型管状织物采用的方法不行，必须在两侧边缘处的内侧，各穿入一根张力较大的特线A，特线单独穿入一片综（后综），单独穿入一个筘齿中。投入表纬时特线下沉，投入里纬时特线提升，特线夹在表里层中间，不与织物交织；只起保证经密均匀的作用。织物下机时，可将特线抽出。还可以使用内撑幅器来替代特线。用一个织轴、一把梭子即可织造。16 双幅双幅织组织织组织 在窄幅织机上生产幅度宽一倍、二倍的织物。连接双层组织的一侧，可制织成双层织物。轮流连接两侧边缘，可织成三幅或三幅以上的宽幅织物。双幅织组织也是由一根纬纱往复不断地与表经、里经交织，并在一侧相连接而成。1双幅织组织的设计要点及绘作方法 表、里组织的选择：双幅织组织的表、里组织相同，一般为简单组织，如三原组织、纬重平组织等。表、里经的排列比：采用1:1或2:2，以1:1为多。表、里纬的投纬比：根据双幅织组织的形成过程，表、里纬的投纬比必须是2:2。确定组织循环：按双层组织计算。总经根数的确定：因双幅织组织只在一侧连接，对总经根数无严格要求，mj=RjZ。绘作组织图：按双层组织的绘作方法即可。17 2双幅织组织的上机要点 双幅织组织上机时采用顺穿法和分区穿法，穿筘时，同一组表里经穿入同一筘齿中。在折幅侧应逐渐减少每筘齿穿入数或加一根特线A，特线单独用一片综，单独穿一筘齿，织物下机后将特线抽出；在布边侧每筘齿穿入数应多（增加布边牢度），布边侧加一根缝线B，将上、下布边连接，缝线单独用一片综，单独穿一筘齿，织物下机后将缝线拆除。4 3 2 11 2 A B I II IIIIIIA.B12III18 表里表里换层组织换层组织 将双层织物的表、里两层沿织物的花纹轮廓交换位置，形成花纹；同时将双层织物连接成一个整体。经纬纱的原料、线密度、颜色均可不同。如配合得当，可织出绚丽多彩的各种织物。1表里表里换层组织换层组织的的设计设计要点及要点及绘绘作方法作方法 设计纹样图 选择表、里组织：常用简单组织，如平纹、2/2斜纹、2/2方平等。确定表、里经与表、里纬的排列比：在表里换层组织中，经纬纱需按纹样要求换层，在某一位置为表经、表纬，在另一位置就为里经、里纬。为了避免混淆，在表里换 层组织中称为色经、色纬。常用的色经排列比有：1:1、2:1、2:2 等；色纬排列比有：1:1、2:1、2:2、2:4等。确定组织经、纬循环（一个花纹循环）表里换层组织的经、纬循环，是表里层基础组织循环的 整倍数。19 填绘组织图 在花纹循环内按纹样划分区域。在各区域里填绘相应的组织，表组织的经浮点用“”表示，里组织的经浮点用“”表示，投入里纬时表经提起用“”表示。8 8 7 7 6 6 5 5 4 4 3 3 2 2 1 1 12 2 202表里表里换层组织换层组织的上机要点的上机要点 采用分区间断穿法。穿筘时，同一组表里经穿入同一筘齿中。纹板数等于一个花纹中的纬循环数。21 表里接表里接结组织结组织 依靠各种接结方法，使分离的表里两层构成一个整体的组织，称为表里接结组织。里层的作用主要是增加织物的厚度，对原料纱线要求不高；表层的纱线质量要好一些，以增进织物的外观。221 表里两表里两层层的接的接结结方法方法“下接上接结法”或“里经接结法”里经提起与表纬交织，形成接结。“上接下接结法”或“表经接结法”表经下沉与里纬交织，形成接结。“联合接结法”里经提起与表纬交织，同时表经下沉与里纬交织，共同 形成接结。“接结经接结法”采用附加的接结经与表里纬纱交织，把两层织物连接起 来。“接结纬接结法”采用附加的接结纬与表里经纱交织，把两层织物连接起 来。前三种接结法称为自身接结法，后两种称为附加线接结法。一般采用前三种。232 2表里接表里接结组织结组织的的设计设计要点及要点及绘绘作方法作方法 选择表里基础组织 表里基础组织选用原组织或变化组织，表里基础组织可以相 同，也可以不同。当表里基础组织不同时，先确定表层组织，然后根据织物要求确定里层组织。确定表里经、纬的排列比 排列比要根据织物的用途，表里层组织、线密度、密度等情况 来确定。常用表里经的排列比有1:1、2:1、3:1等；常用表里纬的排列比有1:1、2:1、3:1、2:2、4:2等。确定接结组织 用来接结的纱线与上下两层组织的交织点，称为接结点。接结 点在上下两层的配置分布规律称为接结组织。确定组织循环 经、纬循环数的确定可参照经、纬二重组织的计算方法。在使 用接结经（纬）接结时，应加上接结经的根数。24 确定接确定接结组织结组织的原的原则则：在一个组织循环内，接结点的分布要均匀；接结点不要在织物表面显露，因此接结点应安排在两侧长浮 线之间（接结点是经组织点，应位于左右表经长浮线之间，接结点是纬组织点，应位于上下表纬长浮线之间）；若表组织为斜纹组织，接结点的分布方向应与表组织的斜纹 方向一致。表组织为经面组织，选用“里经接结法”有利于接结点的遮盖。表组织为纬面组织，选用“表经接结法”有利于接结点的遮盖。表组织为同面组织，选用“里经接结法”为好，因为一般经纱比 纬纱细而牢，接结点易遮盖且接结牢固。253 3“下接上法下接上法”表里接表里接结组织结组织的的绘绘作作1 2 3 4 4 3 2 1 双双层层交交织织鞋面布鞋面布表表组织组织里里组织组织投入表投入表纬纬里里经经提起提起（1）双层交织鞋面布以2/2方平为表组织，2/2斜纹为里组织，经纱排列比为表1：里1，投纬次序为里1、表2、里1。表经、表纬交织处填绘表组织以符号 表示之，里经、里纬交织处填绘里组织以符号 表示之。并且绘出投入里纬时，所有表经纱都要提起，形成双层组织，用符号 表示。再画出投入表纬时里经提起，把两层组织连接起来。26“下接上法下接上法”表里接表里接结组织结组织的的绘绘作作 A（2）双层毛呢组织图为表层基础组织2/1；为里层的基础组织1/2；为接结组织采用“下接上法”；为组织图与穿综图；为该组织的经向截面图；为该组织的纬向截面图。11 2 3321 127下接上法284“上接下法上接下法”表里接表里接结组织结组织的的绘绘作作1 2 3 41 2 3 4 4321 3 1表组织里组织接结组织29上接下法305表里接表里接结组织结组织的上机要点的上机要点采用顺穿法和分区穿法。表里经要穿入同一筘齿（有接结经时要夹在表里经之间穿入同一筘齿）。自身接结法表里经纱的线密度、组织、密度等差异不大时用单织轴织造，差异较大时用双织轴织造；表里纬纱差异较大时采用多梭箱。31
