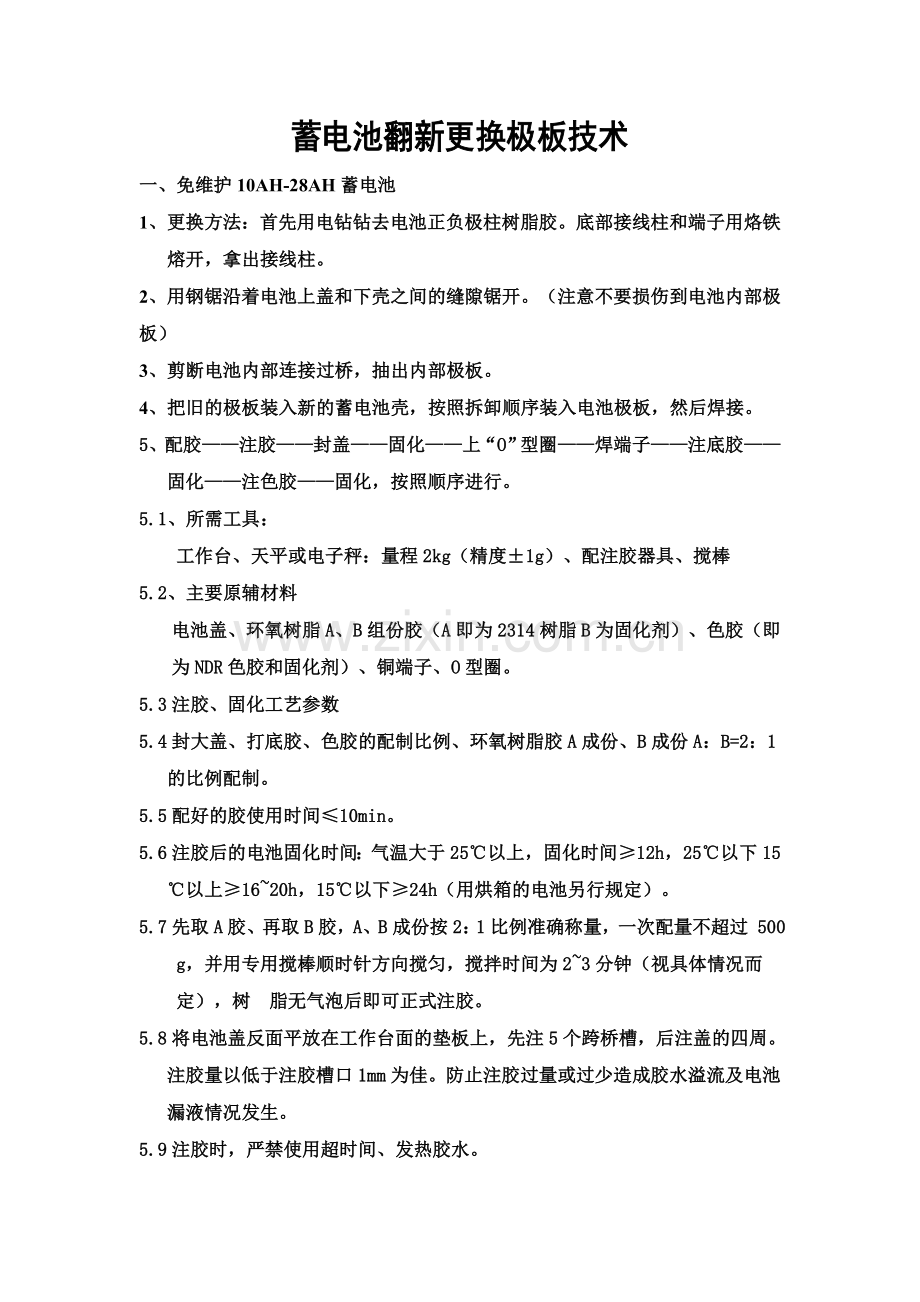

蓄电池翻新更换极板技术
一、免维护10AH-28AH蓄电池
1、更换方法：首先用电钻钻去电池正负极柱树脂胶。底部接线柱和端子用烙铁熔开，拿出接线柱。
2、用钢锯沿着电池上盖和下壳之间的缝隙锯开。（注意不要损伤到电池内部极板）
3、剪断电池内部连接过桥，抽出内部极板。
4、把旧的极板装入新的蓄电池壳，按照拆卸顺序装入电池极板，然后焊接。
5、配胶——注胶——封盖——固化——上“O”型圈——焊端子——注底胶——固化——注色胶——固化，按照顺序进行。
5.1、所需工具：
工作台、天平或电子秤：量程2kg（精度±1g）、配注胶器具、搅棒
5.2、主要原辅材料
电池盖、环氧树脂A、B组份胶（A即为2314树脂B为固化剂）、色胶（即为NDR色胶和固化剂）、铜端子、O型圈。
5.3注胶、固化工艺参数
5.4封大盖、打底胶、色胶的配制比例、环氧树脂胶A成份、B成份A：B=2：1的比例配制。
5.5配好的胶使用时间≤10min。
5.6注胶后的电池固化时间：气温大于25℃以上，固化时间≥12h，25℃以下15℃以上≥16~20h，15℃以下≥24h（用烘箱的电池另行规定）。
5.7先取A胶、再取B胶，A、B成份按2：1比例准确称量，一次配量不超过 500 g，并用专用搅棒顺时针方向搅匀，搅拌时间为2~3分钟（视具体情况而定），树 脂无气泡后即可正式注胶。
5.8将电池盖反面平放在工作台面的垫板上，先注5个跨桥槽，后注盖的四周。注胶量以低于注胶槽口1mm为佳。防止注胶过量或过少造成胶水溢流及电池漏液情况发生。
5.9注胶时，严禁使用超时间、发热胶水。

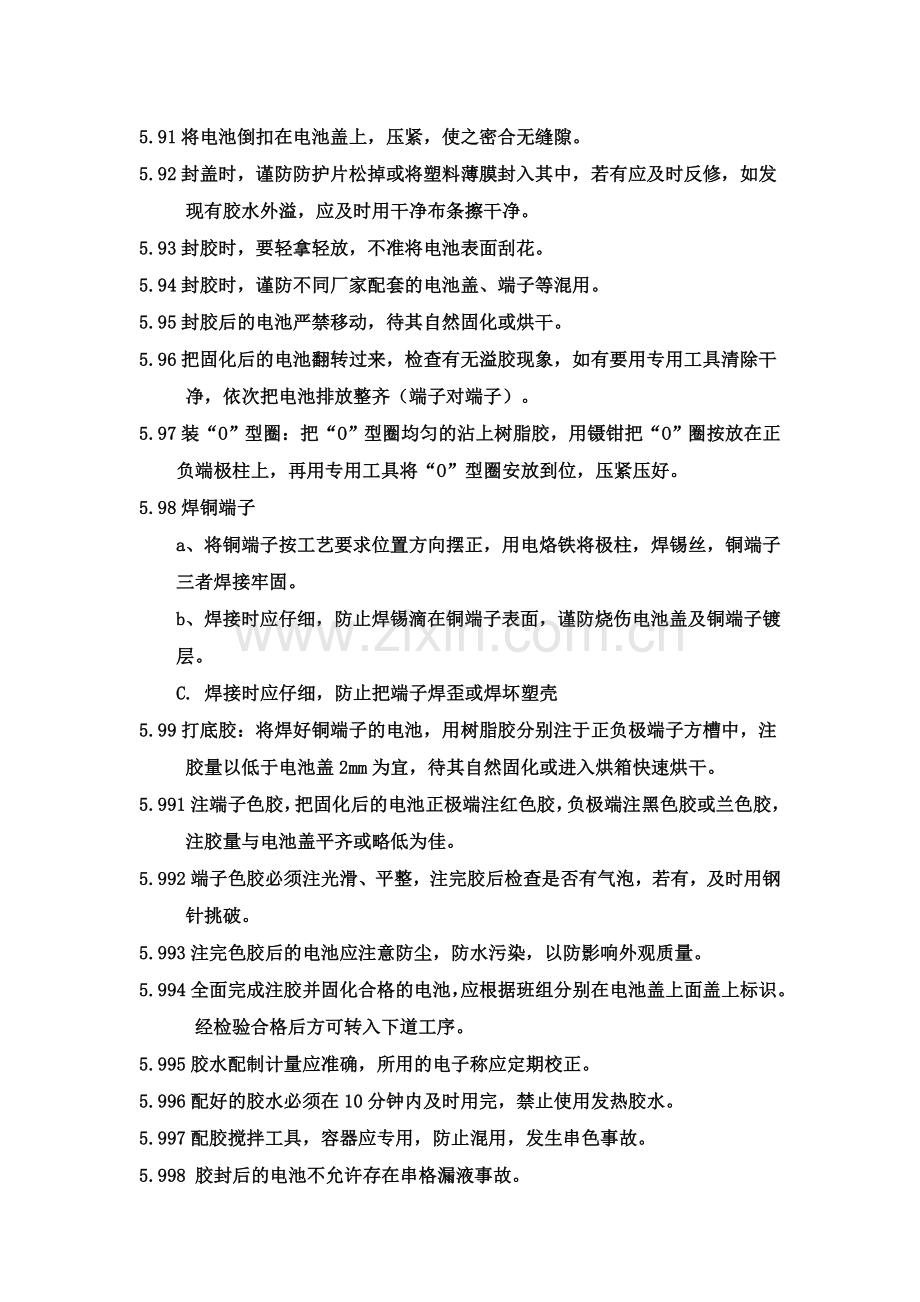

5.91将电池倒扣在电池盖上，压紧，使之密合无缝隙。
5.92封盖时，谨防防护片松掉或将塑料薄膜封入其中，若有应及时反修，如发现有胶水外溢，应及时用干净布条擦干净。
5.93封胶时，要轻拿轻放，不准将电池表面刮花。
5.94封胶时，谨防不同厂家配套的电池盖、端子等混用。
5.95封胶后的电池严禁移动，待其自然固化或烘干。
5.96把固化后的电池翻转过来，检查有无溢胶现象，如有要用专用工具清除干净，依次把电池排放整齐（端子对端子）。
5.97装“O”型圈：把“O”型圈均匀的沾上树脂胶，用镊钳把“O”圈按放在正负端极柱上，再用专用工具将“O”型圈安放到位，压紧压好。
5.98焊铜端子
a、将铜端子按工艺要求位置方向摆正，用电烙铁将极柱，焊锡丝，铜端子三者焊接牢固。
b、焊接时应仔细，防止焊锡滴在铜端子表面，谨防烧伤电池盖及铜端子镀层。
C. 焊接时应仔细，防止把端子焊歪或焊坏塑壳
5.99打底胶：将焊好铜端子的电池，用树脂胶分别注于正负极端子方槽中，注胶量以低于电池盖2mm为宜，待其自然固化或进入烘箱快速烘干。
5.991注端子色胶，把固化后的电池正极端注红色胶，负极端注黑色胶或兰色胶，注胶量与电池盖平齐或略低为佳。
5.992端子色胶必须注光滑、平整，注完胶后检查是否有气泡，若有，及时用钢针挑破。
5.993注完色胶后的电池应注意防尘，防水污染，以防影响外观质量。
5.994全面完成注胶并固化合格的电池，应根据班组分别在电池盖上面盖上标识。经检验合格后方可转入下道工序。
5.995胶水配制计量应准确，所用的电子称应定期校正。
5.996配好的胶水必须在10分钟内及时用完，禁止使用发热胶水。
5.997配胶搅拌工具，容器应专用，防止混用，发生串色事故。
5.998 胶封后的电池不允许存在串格漏液事故。
5.999色胶注胶应平整、光滑。
5.9991铜端子安放到位，焊接牢固，平整，不准歪斜.端子表面光滑、无挂锡和烧伤镀层现象，无虚焊、假焊现象。
5.9992色胶使用之前一定要搅拌均匀，再进行配比。
6.固化完成后开始充电修复。
二、富液式蓄电池翻新修复流程
1.   用比重计测量每个单格电池比重，多个单格相比较相差太大，比重比较低的即为此单格损坏严重。（如其中五个单格为1.25，一个单格为1.10，比重1.10的单格为坏的）
2.   用容量检测仪放电测试，调整到终止电压为3V，用40A电流放电1-10分钟，看那个电池单格冒泡即为此单格是坏的。
3.   可以侧置电池，看水上升的位置，可以判断电池底部铅粉脱落的高度，也能判断电池的好坏。（铅粉脱落多的黑色面积大）
4.   用万用表，红色连接电池正极，黑色插入电池内部负极板，看每个单格电压，单格电压低于1.8V即为损坏严重。
5.   判断电池后可用钢锯、砂轮、烙铁延电池单格四周锯开或者烫开。如电池正负极单格损坏，必须先锯下电池正负极接线柱。
6.   用扁铲铲开穿壁焊拿出极板。
7.   可以逐个分开极板，看电池内部隔板有无渗透（即隔板上正极板和负极板脱粉物质通过隔板连接在了一起）、脱粉短路（铅粉在底部把正极负极连接在了一起）、极板弯曲短路(正负极板弯曲后连接在一起)、断片(板栅和铅粉成块状脱落)、硫化（正极或者负极板上有白色结晶体）。
8.   挑选同型号另外电池内部无故障极板装入修理的电池的内部，用穿壁焊钳子连接极耳，氧气焊直接焊接。
9.   用聚丙烯胶条和热风枪焊接电池外壳。用套圈焊接电池极柱。
10. 加入1.28电解液开始充电修复。修复完成后调整比重。

铅酸蓄电池电极反应式为
　　充电：2PbSO4+2H2O＝PbO2+Pb+2H2SO4（电解池）
　　阳极：PbSO4 + 2H2O－ 2e － === PbO2 + 4H+ + SO42－
　　阴极：PbSO4 + 2e －=== Pb + SO42－
　　放电：PbO2+Pb+2H2SO4＝2PbSO4+2H2O（原电池）
　　负极：Pb + SO42－－ 2e － === PbSO4
　　正极：PbO2 + 4H+ + SO42－ + 2e －=== PbSO4 + 2H2O
编辑本段铅酸蓄电池分类
　　法国人普兰特（G.Plante）于1859年发明铅酸蓄电池，已经历了近150年的发展历程，铅酸蓄电池在理论研究方面，在产品种类及品种、产品电气性能等方面都得到了长足的进步，不论是在交通、通信、电力、军事还是在航海、航空各个经济领域，铅酸蓄电池都起到了不可缺少的重要作用。
根据铅酸蓄电池结构与用途区别
　　（1） 起动用铅酸蓄电池；

铅酸蓄电池结构图
（2） 动力用铅酸蓄电池；
　　（3） 固定型阀控密封式铅酸蓄电池；
　　（4） 其它类，包括小型阀控密封式铅酸蓄电池，矿灯用铅酸蓄电池等。
铅酸蓄电池在制造方法
　　浇铸板栅和拉网板栅以及铅布板栅等
在维护方面
　　全免维护、少维护、干荷电等
在焊接方面
　　铸焊和手工焊等
常用的铅酸蓄电池分类
　　[1][2]我们常用的铅酸蓄电池主要分为三类,分别为普通蓄电池、干荷蓄电池和免维护蓄电池三种。
　　1）普通蓄电池；普通蓄电池的极板是由铅和铅的氧化物构成，电解液是硫酸的水溶液。它的主要优点是电压稳定、价格便宜；缺点是比能低(即每公斤蓄电池存储的电能)、使用寿命短和日常维护频繁。
　　2）干荷蓄电池：它的全称是干式荷电铅酸蓄电池，它的主要特点是负极板有较高的储电能力，在完全干燥状态下，能在两年内保存所得到的电量，使用时，只需加入电解液，等过20—30分钟就可使用。
　　3）免维护蓄电池：免维护蓄电池由于自身结构上的优势，电解液的消耗量非常小，在使用寿命内基本不需要补充蒸馏水。它还具有耐震、耐高温、体积小、自放电小的特点。使用寿命一般为普通蓄电池的两倍。市场上的免维护蓄电池也有两种：第一种在购买时一次性加电解液以后使用中不需要维护(添加补充液)；另一种是电池本身出厂时就已经加好电解液并封死，用户根本就不能加补充液.
　　铅酸电池有2.4伏，4伏，6伏，8伏，12伏，24伏系列，容量从200毫安时到3000安时。VRLA电池是基于AGM（吸液玻璃纤维板）技术和钙栅板的可充电电池，具有优越的大电流放电特性和超长的使用寿命。它在使用中不需加水。
　　VRLA电池用途广泛，可用在电动工具，应急灯，UPS，电动轮椅，计算机和通讯设备等方面。
编辑本段主要特性
　　安全密封
　　在正常操作中，电解液不会从电池的端子或外壳中泄露出。
　　没有自由酸
　　特殊的吸液隔板将酸保持在内，电池内部没有自由酸液，因此电池可放置在任意位置。
　　泄气系统
　　电池内压超出正常水平后，VRLA(Valve-Regulated Lead Acid Battery即“阀控式密封铅酸蓄电池”的缩写)电池会放出多余气体并自动重新密封，保证电池内没有多余气体。
　　维护简单
　　由于独一无二的气体复合系统使产生的气体转化成水，在使用VRLA(Valve-Regulated Lead Acid Battery即“阀控式密封铅酸蓄电池”的缩写)电池的过程中不需要加水。
　　使用寿命长
　　采用了有抗腐蚀结构的铅钙合金栏板VRLA(Valve-Regulated Lead Acid Battery即“阀控式密封铅酸蓄电池”的缩写)电池可浮充使用10-15年。
　　质量稳定，可靠性高
　　采用先进的生产工艺和严格的质量控制系统，VRLA(Valve-Regulated Lead Acid Battery即“阀控式密封铅酸蓄电池”的缩写)电池的质量稳定，性能可靠。电压、容量和密封在线上进行100%检验。
编辑本段产品应用
　　备用电源
　　*电信
　　*太阳能系统
　　*电子开关系统
　　*通讯设备：机站，PBX，CATV,WLL,ONU,STB,无绳电话等
　　*后备电源：UPS,ECR,电脑后备系统，sequence，etc
　　*紧急设备：应急灯，火警盗警，防火闸
　　主电源
　　*通讯设备：收发器
　　*电力控制机车：采集车，自动运输车，电动轮椅，清洁机器人，电动车等
　　*机械工具启动器：剪草机，hedge trimmers，无绳电钻，电动起子，电动雪橇，等等
　　*工业设备/仪器
　　*摄像：闪光灯，VTR/VCR，电影灯等
　　其它便携式设备，等等
编辑本段产品结构
　　VRLA电池是这样设计的：在电池中，一部分数量的电解液被吸收在极片和隔板中，以此增加负极吸氧能力，阻止电解液损耗，使电池能够实现密封。
　　VRLA电池结构

Parts组件
材料
作用
　　正极
正极为铅-锑-钙合金栏板，内含氧化铅为活性物质
保证足够的容量
　　长时间使用中保持蓄电池容量，减小自放电
　　负极
负极为铅-锑-钙合金栏板，内含海绵状纤维活性物质
保证足够的容量
　　长时间使用中保持蓄电池容量，减小自放电
　　隔板
先进的多微孔AGM隔板保持电解液，防止正极裕负极短路。隔板采用无纺超细玻璃纤维，在硫酸中化学性能稳定。多孔结构有助于保持活性物质反应所需的电解液
防止正负极短路
　　保持电解液
　　防止活性物质从电极表面脱落
　　电解液
在电池的电化学反应中，硫酸作为电解液传导离子
使电子能在电池正负极活性物质间转移
　　外壳和盖子
在没有特别说明下，外壳和盖子为ABS树脂
提供电池正负极组合栏板放置的空间
　　具有足够的机械强度可承受电池内部压力
　　安全阀
材质为具有优质耐酸和抗老化的合成橡胶。帽状阀中有氯丁二烯橡胶制成的单通道排气阀
电池内压高于正常压力时释放气体，保持压力正常
　　阻止氧气进入
　　端子
根据电池的不同，正负极端子可为连接片、棒状、螺柱或引出线。端子的密封为可靠的粘结剂密封。
　　密封件的颜色：红色为正极，黑色为负极
密封端子有助于大电流放电和长的使用寿命
　电极中的电化学反应
　　阀控铅酸电池的电化学反应式如下所示。充电是将外部直流电源连在蓄电池上进行充电，使电能转化成化学能储存起来。放电是电能从电池中释放出来去驱动外部设备。
　　当VRLA蓄电池充电将达到顶点时，充电电流只被用来分解电解液中的水，此时，电池正极产生氧气，负极产生氢气，气体会从蓄电池中溢出，造成电解液减少，需不定时加水。
　　另一方面，充电末期或过充条件下，充电能量被用来分解水，正极产生的氧气与负极的海绵状铅反应，使负极的一部分处于未充满状态，拟制负极氢气的产生。
编辑本段环境和使用条件
　　（1） 避免将电池与金属容器直接接触，应采用防酸和祖热材料，否则会引起冒烟或燃烧。
　　（2）使用指定的充电器在指定的条件下充电，否则可能会引起电池过热、放气、泄露、燃烧或破裂。
　　（3）不要将电池安装在密封的设备里，否则可能会使设备浦破裂。
　　（4）将电池使用在医护设备中时，请安装主电源外的后备电源，否则主电源失效会引起伤害。
　　（5）将电池放在远离能产生火花设备的地方，否则火花可能会引起电池冒烟或破裂。
　　（6）不要将电池放在热源附近（如变压器），否则会引起电池过热、泄漏、燃烧或破裂。
　　（7）应用中电池数目超过一只时，请确保电池间连接无误，且与充电器或负载连接无误，否则会引起电池破裂、燃烧或电池损害，某些情况下还会伤人。
　　（8）特别注意别让电池砸在脚上。
　　（9）电池的指定使用范围如下。超出此范围可能会引起电池损害。
　　电池的正常操作范围为：77.F（25℃）
　　电池放电后（装在设备中）：5.F到122.F(-15℃到50℃)
　　充电后：32.F到104.F(0℃到40℃）
　　储存中：5.F到104.F（-15℃到40℃）
　　（10）不要将装在机车上的电池放在高温下、直射阳光中、火炉或火前，否则可能会造成电池泄漏、起火或破裂。
　　（11）不要在充满灰尘的地方使用电池，可能会引起电池短路。在多尘环境中使用电池时，应定期检查电池。
　　安装调试
　　（1） 使用带有绝缘套的工具如钳子等。使用不绝缘的工具会造成电池短路、发热或燃烧，损害电池。
　　（2） 不要将电池放置在密闭的房间或近火源的地方，否则可能会由于电池释放的氢气造成爆炸或起火。
　　（3） 不要用稀释剂、汽油、煤油或合成液去清洁电池。使用上述材料会导致电池外壳破裂泄漏或起火。
　　（4） 当处理45伏或更高电压的电池时，要采取安全措施带上绝缘橡皮手套，否则可能会遭到电击。
　　（5） 不要将电池放在可能被水淹的地方。如果电池浸在水中，它可能会燃烧或电击伤人。
　　（6） 拆卸电池时请缓慢处理。不要使电池破裂、泄漏。
　　（7） 将电池装在设备上时，应尽量将它装在设备的最下面，以便检查、保养和更换。
　　（8） 电池充电时不要搬动电池。不要低估电池的重量，不细心的处理可能会对操作者造成伤害。
　　（9） 不要用能产生静电的材料覆盖电池。静电会引发起火或爆炸。
　　（10）在电池端子、连接片上使用绝缘盖，以防电击伤人。
　　（11）电池的安装和维护需要合格的专人进行。不熟练的人进行那样的操作可能会造成危险。
　　使用前注意事项
　　（1） 确保在电池和设备之间和周围进行充分的绝缘措施。不充分的绝缘措施可能引起电击、短路发热、冒烟或燃烧。
　　（2） 充电应用充电器，直接连在直流电源可能会引起电池泄漏、发热或燃烧。
　　（3） 由于自放电，电池容量会缓慢减少。在储存长时间后使用前，请重新对电池充电。
编辑本段铅酸蓄电池注意事项
　　[3]使用环境与安全
　　1. 铅酸蓄电池使用在自然通风良好,环境温度最好在25±10℃的工作场所。
　　2.铅酸蓄电池在这些条件下使用将十分安全:导电连接良好，不严重过充，热源不直接辐射，保持自然通风。
　　安装注意事项
　　1.蓄电池应离开热源和易产生火花的地方,其安全距离应大于0.5m。
　　2.蓄电池应避免阳光直射，不能置于大量放射性、红外线辐射、紫外线辐射、有机溶剂气体和腐蚀气体的环境中。
　　3.安装地面应有足够的承载能力。
　　4.由于电池组件电压较高，存在电击危险，因此在装卸导电连接条时应使用绝缘工具，安装或搬运电池时应戴绝缘手 套、围裙和防护眼镜。电池在安装搬运过程中，只能使用非金属吊带，不能使用钢丝绳等。 5.脏污的连接条或不紧密的连接均可引起电池打火，甚至损坏电池组，因此安装时应仔细检查并清除连接条上的脏污，拧紧连接条。
　　6.不同容量、不同性能的蓄电池不能互连使用，安装末端连接件和导通电池系统前，应认真检查电池系统的总电压和正、负极，以保证安装正确。
　　7.电池外壳，不能使用有机溶剂清洗，不能使用二氧化碳灭火器扑灭电池火灾，可用四氯化碳之类的灭火器具。
　　8.蓄电池与充电器或负载连接时，电路开关应位于“断开”位置，并保证连接正确:蓄电池的正极与充电器的正极连接，负极与负极连接。
　　运输、储存
　　1. 由于有的电池重量较重，必需注意运输工具的选用，严禁翻滚和摔掷有包装箱的电池组。
　　2.搬运电池时不要触动极柱和安全阀。
　　3.蓄电池为带液荷电出厂，运输中应防止电池短路。
　　4.电池在安装前可在0～35℃的环境下存放，但存放不能超过六个月，超过六个月储存期的电池应充电维护，存放地点应清洁、通风、干燥。
　　使用与注意事项
　　1. 蓄电池荷电出厂，从出厂到安装使用，电池容量会受到不同程度的损失，若时间较长，在投入使用前应进行补充充电。如果蓄电池储存期不超过一年，在恒压2.27V/只的条件下充电5天。如果蓄电池储存期为1～2年，在恒压2.33V/只条件下充电5天。
　　2.蓄电池浮充使用时，应保证每个单体电池的浮充电压值为2.25～2.30V，如果浮充电压高于或低于这一范围，则将会减少电池容量或寿命。
　　3.当蓄电池浮充运行时，蓄电池单体电池电压不应低于2.20V,如单体电压低于2.20V，则需进行均衡充电。均衡充电的方法为:充电电压2.35V/只，充电时间12小时。
　　4.蓄电池循环使用时，在放电后采用恒压限流充电。充电电压为2.35～2.45V/只，最大电流不大于0.25C10 具体充电方法为:先用不大于上述最大电流值的电流进行恒流充电，待充电到单体平均电 压升到2.35～2.45V时改用平均单体电压为2.35～2.45V恒压充电，直到充电结束。
　　5.电池循环使用时充电完全的标志:
　　在上述限流恒压条件下进行充电，其充足电的标志，可以在以下两条中任选一条作为判断依据:
　　（1）充电时间18～24小时（非深放电时间可短） 。
　　（2）充电末期连续三小时充电电流值不变化。
　　（3） 恒压2.35～2.45V充电的电压值，是环境温度为25℃的规定值。当环境温度高于25℃时，充电电压要相应降低，防止造成过充电。当环境温度低于25℃时，充电电压应提高，以防止充电不足。通常降低或提高的幅度为每变化1℃每个单体增减0.005V。
　　6.蓄电池放电后应立即再充电，若放电后的蓄电池搁置时间太长，即使再充电也不能恢复其原容量。
　　7.电池使用时，务必拧紧接线端子的螺栓，以免引起火花及接触不良。
　　电池运行检查和记录
　　1.电池投入运行后，应至少每季测量浮充电压和开路电压一次，并作记录: 每个单体电池浮充电压或开路电压值;
　　2.蓄电池系统的端电压（总压）;
　　3.环境温度。
　　4.每年应检查一次连接导线是否有松动和腐蚀污染现象，松动的导线必须及时拧紧，腐蚀污染的接头应及时作清洁处理。
　　5.运行中，如发现以下异常情况，应及时查找故障原因，并更换故障的蓄电池:
　　6.电压异常;
　　7.物理性损伤（壳、盖有裂纹或变形）;

铅酸蓄电池
8.电池液泄漏;
　　9.温度异常。
