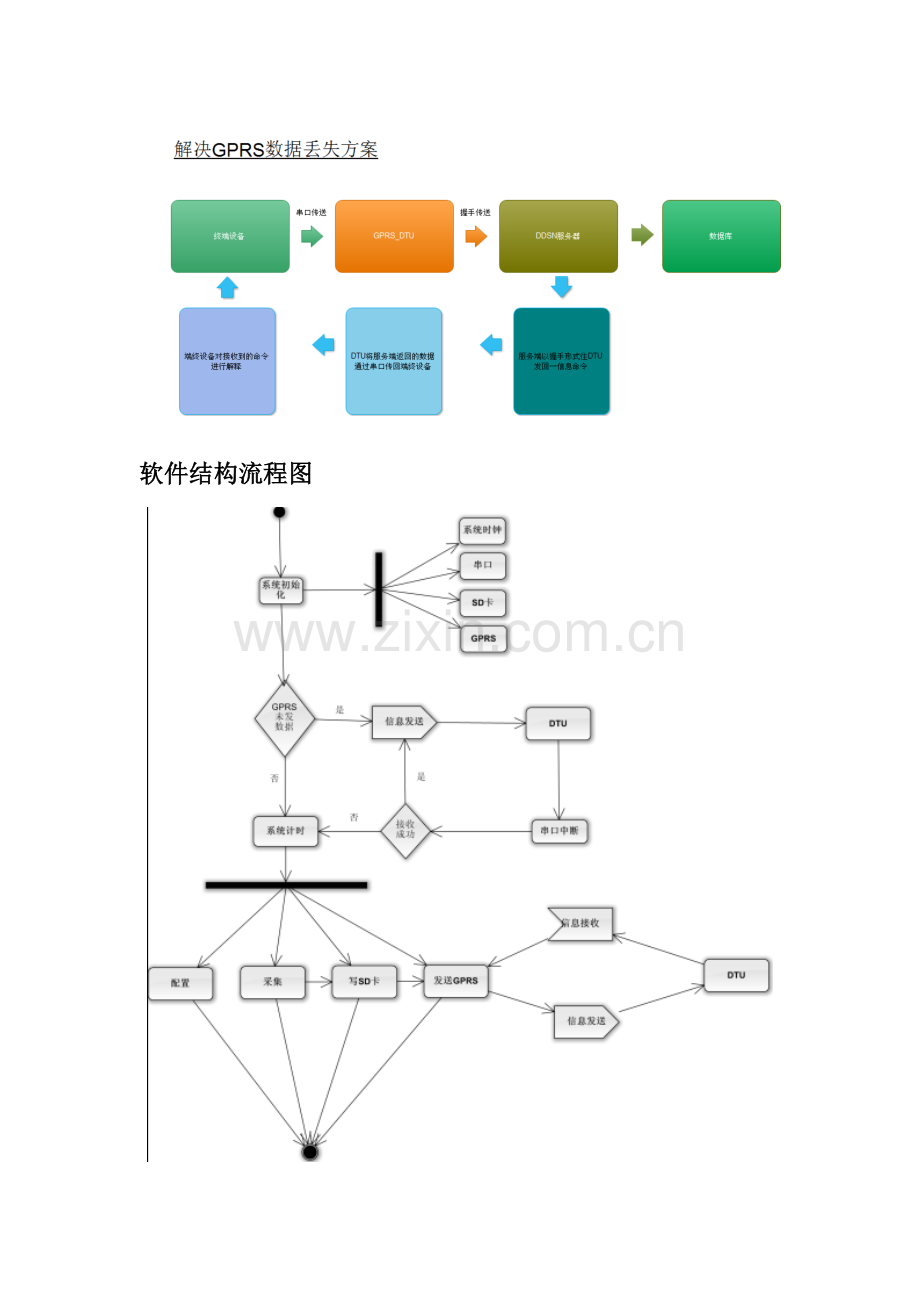

软件结构流程图

配置命令说明:

1. 更改日期时间:
命令说明:
指令头
命令代码
数据长度(2字节)
数据内容
结束符
0x5B
0xF1
0x00 0x07
年 月 日 时 分 秒
0xCB

例如:
0x5B 0xF1 0x00 0x07 0x07 0xdc 0x0b 0x05 0x0a 0x19 0x19 0xCB
2. 更改GPRSID号:
命令说明:
指令头
命令代码
数据长度(2字节)
数据内容
结束符
0x5B
0xF2
0x00 0x02
十六进制ID号
0xCB

例如:
0x5B 0xF2 0x00 0x02 0x02 0x80 0xCB
3. 更改传感器数量:
命令说明:
指令头
命令代码
数据长度(2字节)
数据内容
结束符
0x5B
0xF3
0x00 0x04
温度 水压 电压 水湿
0xCB

例如:
0x5B 0xF3 0x00 0x04 0x06 0x01 0x01 0x00 0xCB
4. 更改采集时间:
命令说明:
指令头
命令代码
数据长度(2字节)
数据内容
结束符
0x5B
0xF4
0x00 0x01
采集时间(分钟)
0xCB

例如:
0x5B 0xF4 0x00 0x01 0x01 0xCB
5. 更改发送GPRS时间:
命令说明:
指令头
命令代码
数据长度(2字节)
数据内容
结束符
0x5B
0xF5
0x00 0x02
发送GPRS时间(分钟)
0xCB

例如:
0x5B 0xF5 0x00 0x02 0x02 0xD0 0xCB
