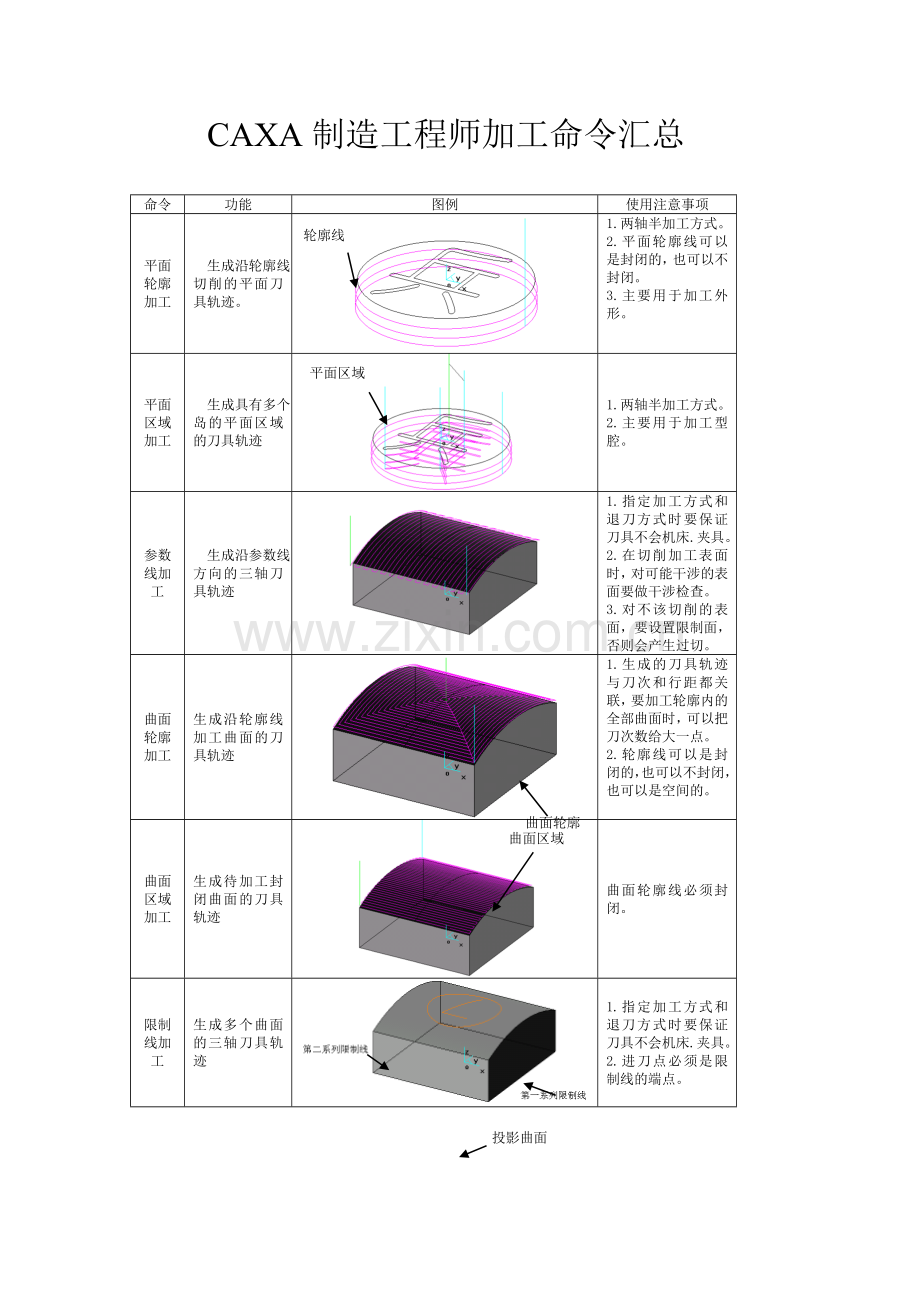

CAXA制造工程师加工命令汇总

命令
功能
图例
使用注意事项
平面轮廓加工
生成沿轮廓线切削的平面刀具轨迹。
轮廓线

1.两轴半加工方式。
2.平面轮廓线可以是封闭的，也可以不封闭。
3.主要用于加工外形。
平面区域加工
生成具有多个岛的平面区域的刀具轨迹
平面区域

1.两轴半加工方式。
2.主要用于加工型腔。
参数线加工
生成沿参数线方向的三轴刀具轨迹

1.指定加工方式和退刀方式时要保证刀具不会机床.夹具。
2.在切削加工表面时，对可能干涉的表面要做干涉检查。
3.对不该切削的表面，要设置限制面，否则会产生过切。
曲面轮廓加工
生成沿轮廓线加工曲面的刀具轨迹
曲面轮廓

1.生成的刀具轨迹与刀次和行距都关联，要加工轮廓内的全部曲面时，可以把刀次数给大一点。
2.轮廓线可以是封闭的，也可以不封闭，也可以是空间的。
曲面区域加工
生成待加工封闭曲面的刀具轨迹
曲面区域

曲面轮廓线必须封闭。
限制线加工
生成多个曲面的三轴刀具轨迹
投影曲面

1.指定加工方式和退刀方式时要保证刀具不会机床.夹具。
2.进刀点必须是限制线的端点。

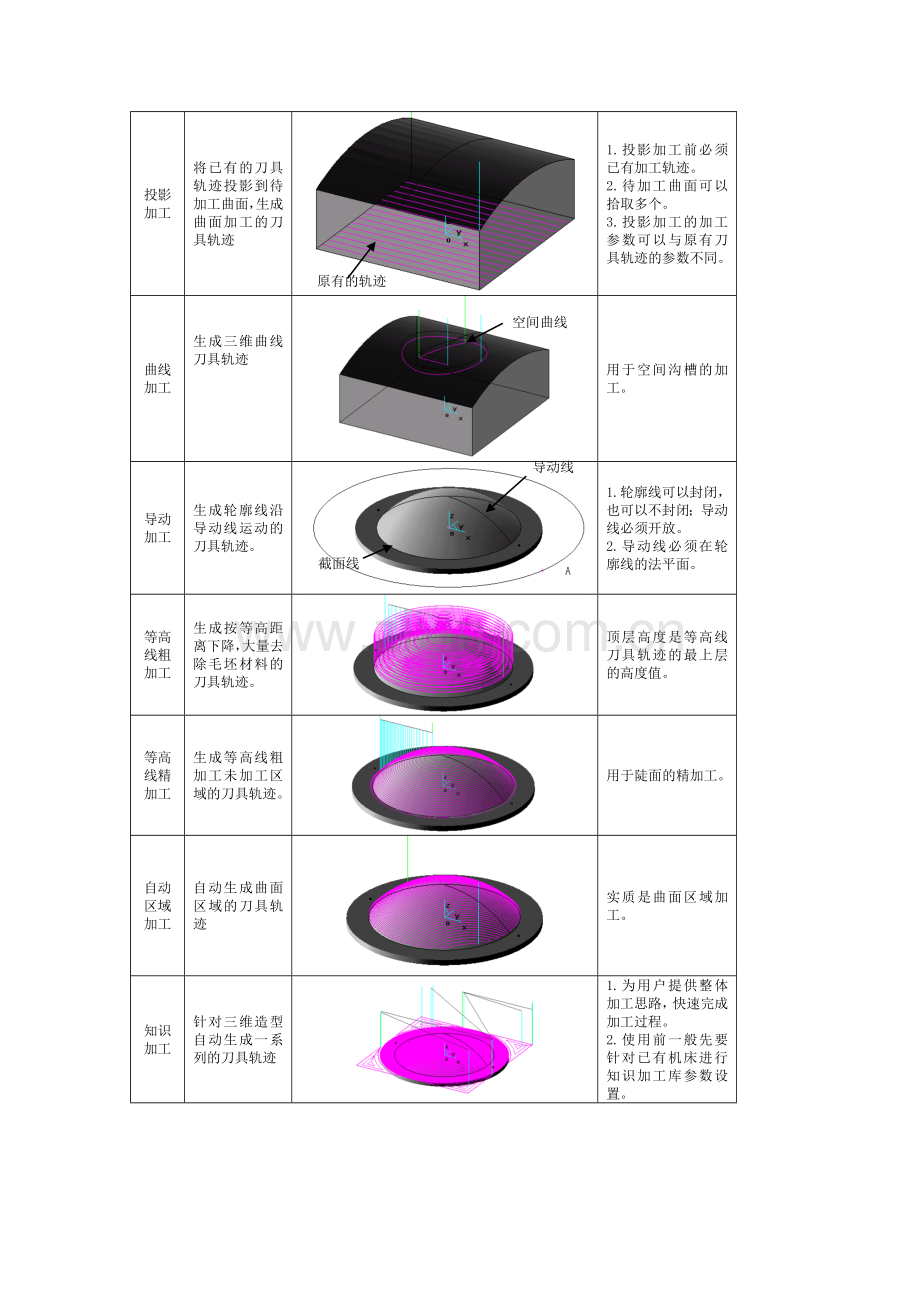

投影加工
将已有的刀具轨迹投影到待加工曲面，生成曲面加工的刀具轨迹
原有的轨迹

1.投影加工前必须已有加工轨迹。
2.待加工曲面可以拾取多个。
3.投影加工的加工参数可以与原有刀具轨迹的参数不同。
曲线加工

导动线
截面线
生成三维曲线刀具轨迹
空间曲线

用于空间沟槽的加工。
导动加工
生成轮廓线沿导动线运动的刀具轨迹。

1.轮廓线可以封闭，也可以不封闭；导动线必须开放。
2.导动线必须在轮廓线的法平面。
等高线粗加工
生成按等高距离下降，大量去除毛坯材料的刀具轨迹。

顶层高度是等高线刀具轨迹的最上层的高度值。
等高线精加工
生成等高线粗加工未加工区域的刀具轨迹。

用于陡面的精加工。
自动区域加工
自动生成曲面区域的刀具轨迹

实质是曲面区域加工。
知识加工
针对三维造型自动生成一系列的刀具轨迹

1.为用户提供整体加工思路，快速完成加工过程。
2.使用前一般先要针对已有机床进行知识加工库参数设置。
钻孔
生成钻孔的刀具轨迹

1.钻孔方式的实现与机床有关。
2.系统中钻孔指令的格式只要针对FANUC系统。
